在元器件布局过程中,经常要用到元器件对齐的相关操作,步骤如下:

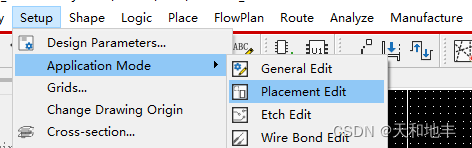

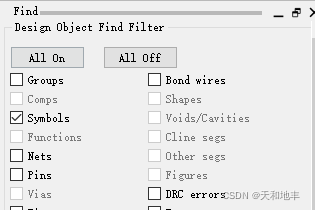

1、选择对应的放置编辑功能,注意Find工具栏要选择Symbols

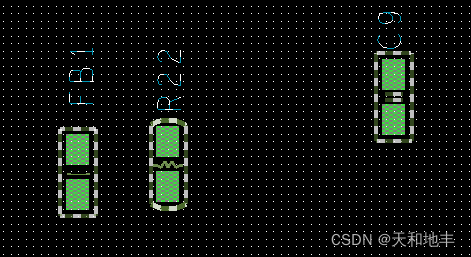

2、框选所需要对齐的元器件,选中后器件会有灰白色的选中标识

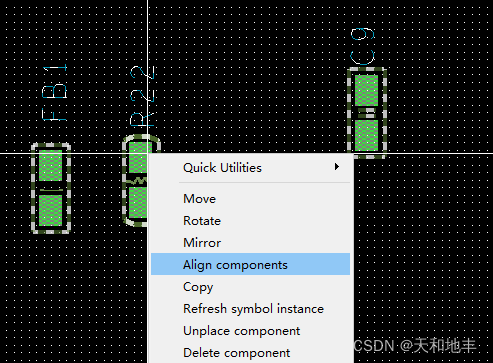

3、 鼠标移至器件上方后右键选择对齐器件命令

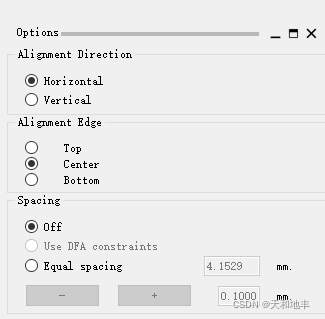

4、Option选项可以对器件对齐的格式进行设置
5、根据设计需要进行对齐的设置,右键Done完成。
