Allegro Device 文件深入解析与换线文件构建指南

一、Device文件详解

两点说明：

   1.Device是给器件提供逻辑信息的一个文件，在调入网表过程中，Allegro通过Device文件去获取关于器件完整的信息描述。

   2.Device 文件仅适用于调第三方网表的情况。网表文件主要包含各个器件的封装信息，管脚互连关系，包括换PIN信息等。

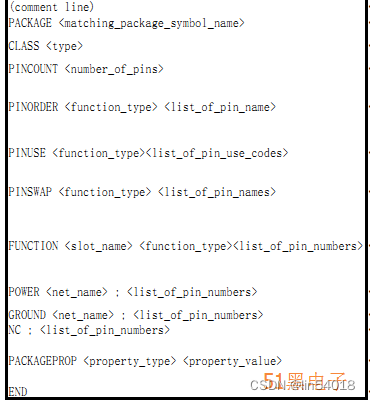

   Device文件完整格式如下：


   END：DEVICE文件结束。

   各个功能块内部对应PIN之间的互换关系。<function_type>为功能块的名称，需要与PINORDER所定义的对应。<list_of_pin_names>该功能块可互换的管脚名。

   各个功能块的PIN NAME与PIN NUMBER的对应关系。<slot_name>为功能块下的单个模块名，名字可为任意字符串；<function_type>需与PINORDER所对应；<list_of_pin_numbers>为PIN NUMBER，与前面PINORDER所对应;为PIN NUMBER，与前面PINORDER的PIN NAME顺序对应。

   描述器件的及电源网络及对应的电源管脚。<net_name>为电源的网络名；<list_of_pin_numbers>为电源所对应的PIN NUMBER描述器件的地网络及地管脚。与POWER功能一样描述了器件未使用的管脚，即不包含任何功能的管脚。

   用于指定器件的某些属性，比如VALUE值、可替换的封装、高度信息等等。<property_type>为属性名，共有7种类型。常用的是HEIGHT，即器件高度信息。

   注释部分，无意义。括号中的内容可任意字符，一般可写Device文件名。

   该DEVICE对应的封装。

   对应的器件类型，共三种：IC(一般为有源器件)；IO(一般指接口器件)；DISCRETE(无源器件，比如电阻电容)。

   该器件具有的PIN数量。

   该部分用于描述单个独立的功能块，可结合后面的PINUSE、PINSWAP、FUNCTION来详细描述该功能块；<function_type>是功能块的名称，<list_of_pin_name>是各个功能块对应的管脚名，比SCLK、SDATA。顺序需与后面的PINUSE、FUNCTION所对应。

   各个功能块对应PIN的逻辑功能，比如IN(输入)、OUTPUT(输出)、BIDIRECTIONAL(输入输出)、TRI(三态)。

二、利用Device文件制作换线文件

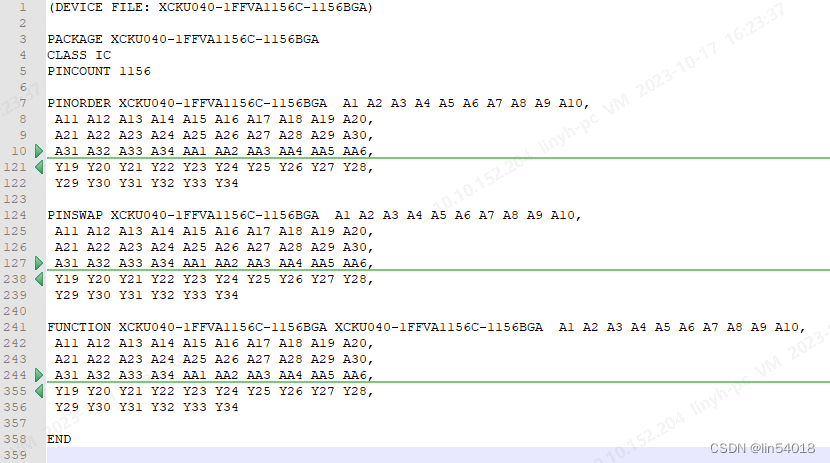

通常情况下，Device文件格式如下图所示，因内容太多，固部分做了隐藏。下图是器件名为“XCKU040-1FFVA1156C-1156BGA”的Device文件。


   换线格式包括两种，下面分别介绍：

   1、只有一个Function，其内包含的PIN可任意互换；

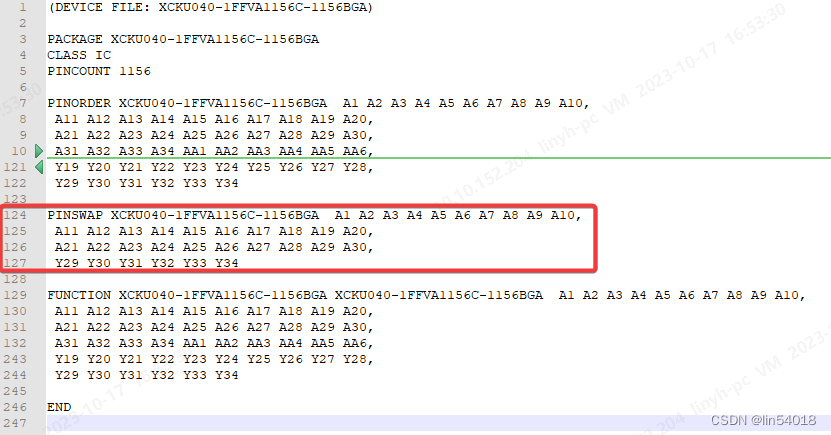

   在获取到对应Device文件后，只针对 PINSWAP 部分进行修改，将可任意互换的PIN统计好，写入到下图中选中的区域（灰色），注意，

   以下几点需注意：

• 不同字符用“空格”分割开；

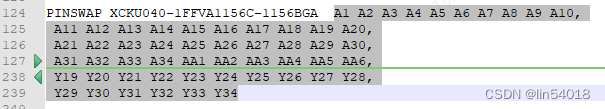

• 一行太长，可用英文字符 “,” 断句，如下图“A10,A20,…,AA6等”；
• 整个“PINSWAP”部分结束后不需要英文字符结尾，如下图"Y34"；
• “PINSWAP”部分不需要包含所有PIN，只需要包含“PINORDER ”；
• 一个文件可以有一个到多个“PINSWAP”，不同“PINSWAP”间的PIN不允许重叠；

如下图示意

2、多个Function互换

包含多个Function，不同的PIN只在各自的Function功能内任意互换，不同Function间相同数量情况下可整体互换，不同数量无法互换；

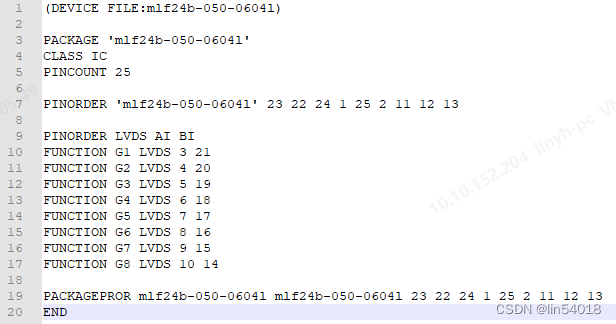

示例一：8PIN 排阻

示例二：RE-DRIVER 上差分（TX-RX）互换
