华秋DFM处理Allegro PCB文件方法

大家在设计完成PCB后会进行DRC检查，但是DFM检查始终是一个空缺检查项。现在有一款免费的软件可以用-华秋DFM，有21条DFM检查项，可以在投板前就发现板子DFM的缺陷，防止板子做出来才发现问题，同时减少板厂与工程师的工程询问(EQ)。这个软件同时也可以一键导出Gerber&BOM&坐标，提升工作效率。

本文介绍一下用这个软件后处理PCB的流程，以Allegro设计文件为例。

01

—

导入PCB文件并分析

安装好华秋DFM软件，下载地址见文末。

1. 选择文件->打开，打开brd文件如下图

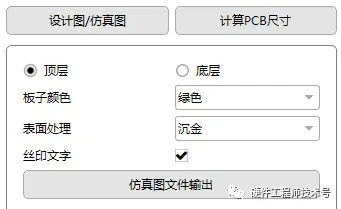

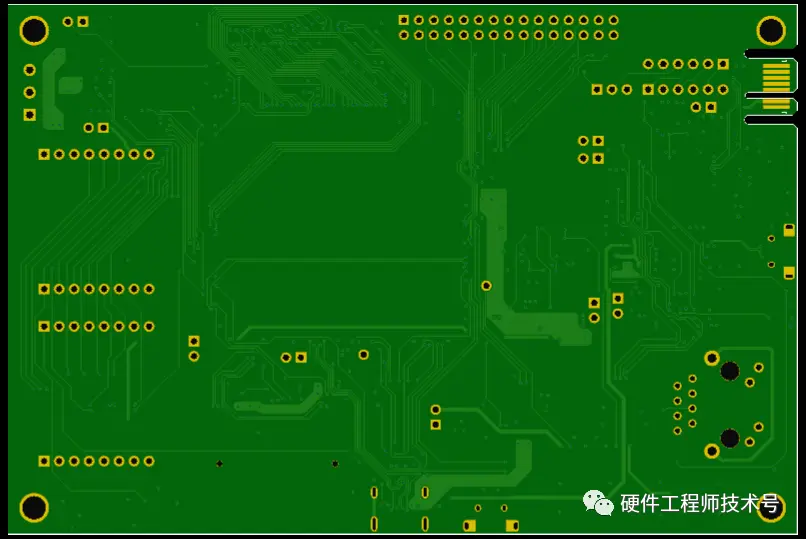

2. 选择设计图/仿真图，切换到PCB仿真图，这样一目了然，可以看到板子实际做出的效果，直接能看出孔金属化情况、焊盘是否缺少阻焊层或者丝印是否正确。选择底层再检查一下底层的效果。

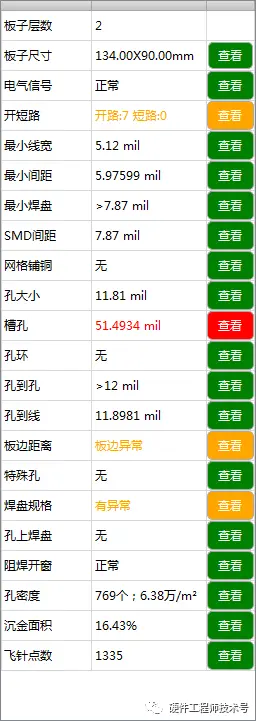

3.点击按键一键DFM分析，生成DFM报告，然后逐项排查DFM问题。

4. 选择焊点统计，分析板子焊点数，焊点数可以直观计算SMT费用。

02

—

一键输出Gerber、坐标文件

没用这个软件之前，逐层设置Geber，导出Gerber并用Gerbv逐层检查需要半个小时到一个小时，现在只需要几分钟。

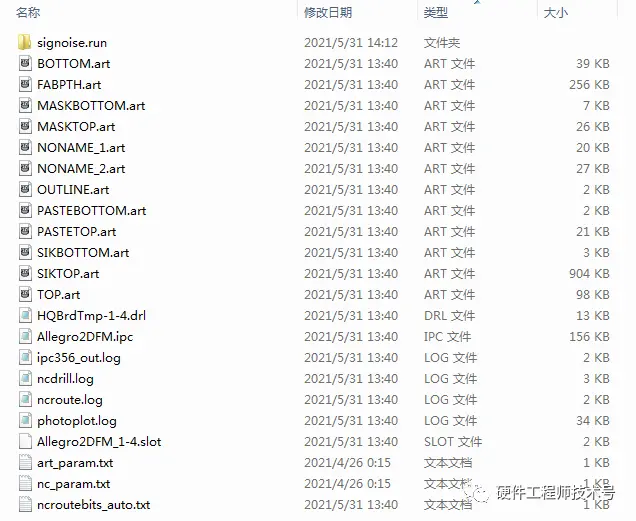

1. 选择文件->导出Gerber(G)，所有的Gerber文件包含IPC 365文件都输出到文件夹中，直接压缩成zip给板厂就可以了。

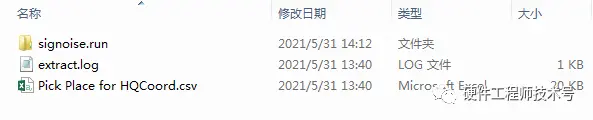

2. 选择文件->导出BOM&坐标(B)，直接导出坐标文件，这个文件和BOM直接发给SMT工厂用于贴片。

本软件和AD、阿狸狗一样，也是电脑端使用的哈。
