Allegro(17.2)常用菜单栏(3)

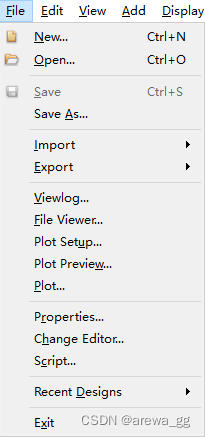

1、File菜单

New 新建(brd/dra/shape symbol...)

Open 打开brd、dra等文件

Save 保存,在设计PCB时要时不时保存一下,以免闪退未保存做了更改的文件,前功尽弃

Save as 另存为,重命名

Import 导入

Export 导出

Viewlog 查看文本文件

File Viewer 文件浏览器

Plot Setup 打印设置

Plot Preview 打印预览

Plot 打印

Properties 添加用户属性(password及权限设置)

Change Editor 切换Cadence的其他产品

Script 录制快捷键

Recent Designs 快速浏览/打开近期打开过的十个文件

Exit 退出

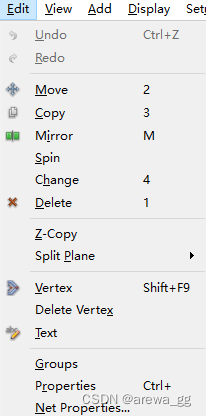

2、Edit菜单

Undo 撤销

Redo 取消撤销

Move 移动

Copy 复制

Mirror 镜像,器件镜像会换层

Spin 旋转

Change 改变线宽、线层、字号...

Delete 删除

Z-Copy 同形但不同层复制(闭合的图形)

Split Plane 用来对负层的地和电源的分割

【操作步骤:(1)在板子的板框处添加Route Keepin;(2)用Add Line工具在Subclass-Anti Etch下画出分割线,线宽一般设置为20mil即可;(3)分割平面Split Plane-Create,选择要分割的层和分割后铜皮的状态,Create-分配网络-OK.

Vertex 倒角

Delete Vertex 删除倒角

Text 编辑文字

Groups 创建群组

Properties 设置规则属性(cline shape pin)

Net Properties 进入规则管理器,设置差分线的分配和属性

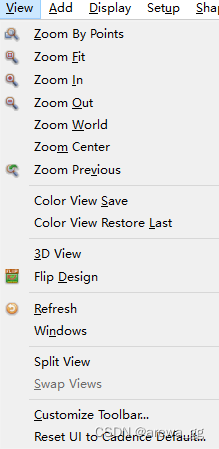

3、 View菜单

Zoom By Points 局部缩小/放大

Zoom Fit 全板显示

Zoom In 放大

Zoom Out 缩小

Zoom World 显示整个工作区

Zoom Center 光标为下一屏显示中心

Zoom Previous 显示上一屏

Color View Save 保存工作区状态,后续可以直接导入新的PCB

Color View Restore Last 显示最后一次工作区状态

3D View 3D视图

Flip Design 翻转设计文件

Refresh 刷新

Windows 面板显示的命令栏

Split View 拆分视图

Swap View 交换视图

Customize Toolbar 用户自定义快捷面板、快捷图标

Reset UI to Cadence Default 重置用户界面

4、 Add菜单

Line 添加指示线

Arc w/Radius 两点画弧

3pt Arc 三点画弧

Circle 画圆

Rectangle 非填充矩形

Frectangle 填充矩形

Text 添加文字

Unsupported Prototypes Arc-用其他方法画弧

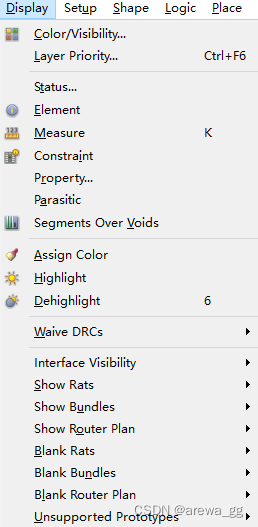

5、 Display菜单

Color/Visibility 设置颜色和显示内容

Layer Priority 显示图层的优先级,设置某一层显示到最上层

Status 查看当前PCB状态(器件、飞线、孤铜、DRC...)

Element 查看属性

Measure 测量距离

Constrain 规则管理器

Property 查看带有某种属性的元素

Parasitic 显示阻抗、延迟等信息

Segments Over Voids 检查NET跨Plane

Assign Color 刷色

Highlight 高亮

Dehighlight 取消高亮

Waive DRCs 允许忽略DRC、隐藏DRC

Interface Visibility界面可见性

Show Rats 显示飞线

Show Bundles 显示Net Group飞线

Show Router Plan

Blank Rats 隐藏飞线

Blank Bundles 隐藏Net Group飞线

Blank Router Plan

Unsupported Prototypes

6、 Setup菜单

Design Parametres 设置图纸大小、字号大小等

Application Mode 编辑模式

Girds 格点大小

Change Drawing Origin 更改图形的原点

Cross-section 层叠设计

Subclasses 增加删除子目录

Materials 介质材料设置

B/B Via Definitions 定义盲埋孔

Step Package Mapping

Enable On-Line DRC

Enable Datatips

Constraints 规则限制设置

Property Definitions 特性定义

Define Lists 线网定义,在仿真的时候需要设置

Areas 区域设定

Outlines

Zones

SI Design Setup

SI Design Audit

Datatip Customization

User Preferences 用户个人设置

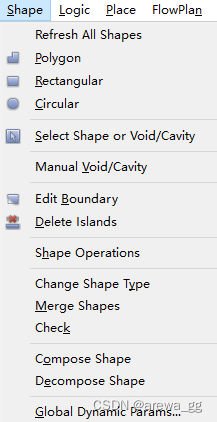

7、 Shape菜单

Refresh All Shapes

Polygon 画不规则的shape

Rectangular 画方形的shape

Circular 画圆形shape

Select Shape or Void/Cavity 选择shape,常用来给shape赋网络属性、更新shape

Manual Void/Cavity 手动掏铜皮

Edit Boundary 修改shape大小,切割shape

Delete Islands 删除孤铜

Shape Operations

Change Shape Type 修改shape为动态或者静态

Merge Shapes 合并铜皮

Check

Compose Shape 将闭合的line变为shape

Decompose Shape 将shape变成闭合的line

Global Dynamic Params shape连接方式

8、 Logic菜单

Net Logic 线网逻辑

Net Schedule 线网方案

Assign Differential Pair 设置差分对

Identify DC Nets 标识直流网,常用来表示电源和地的电压

Assign RefDes 设置丝印位号

Auto Rename Refdes 自动命名丝印位号

Change Parts 改变器件

Part Logic

Terminator Assignment 终端设定

9、 Place菜单

Manually 可以调入所在库路径下的任意器件

Quickplace 导入网表后,快速放置器件

Autoplace 自动布局命令

Interactive 交互式布局

Swap 交换布局

Autoswap

Via Array 批量放置过孔

Update Symbols 更新器件

Replace SQ Temporary

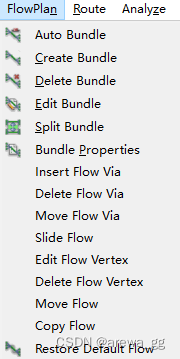

10、 FlowPlan菜单

Auto Bundle

Creat Bundle

Delete Bundle

Edit Bundle

Split Bundle

Bundle Properties

Insert Flow Via

Delete Flow Via

Move Flow Via

Slide Flow

Edit Flow Vertex

Delete Flow Vertex

Move Flow

Copy Flow

Restore Default Flow

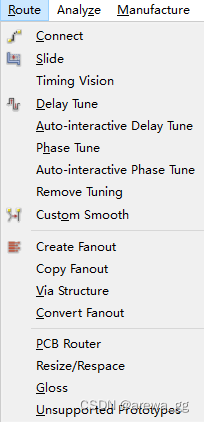

11、 Route菜单

Connect 走线

Slide 推挤走线、过孔

Timing Vision

Delay Tune 对单端信号进行绕线(也可以绕差分信号)

Auto-interactive Delay Tune

Phase Tune 对差分信号进行绕线

Auto-interactive Phase Tune

Remove Tuning

Custom Smooth 将有折线的信号线拉直

Create Fanout

Copy Fanout

Via Structure

Convert Fanout

PCB Router

Resize/Respace

Gloss 添加走线泪滴

Unsupported Prototypes

12、Analyze菜单

Initialize 初始化

Mode Browser

Model Assigment 选择模型

Model Dump/Refresh 删除模型

Perferences 参数设定

Probe 检测

Xtalk Table 串扰设置

Transmission Line Calculator

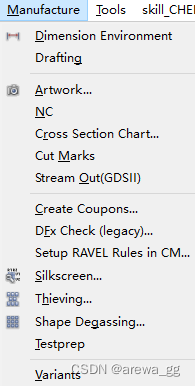

13、Manufacture菜单

Dimension Environment 测量环境

Drafting 绘图

Artwork 光绘文件

NC 钻孔参数设置

Cross Section Chart

Cut Marks 设置标识

Stream Out(GDSII)

Create Coupons

DFx Check(legacy) 制造检查

Setup RAVEL Rules in CM

Silkscreen 丝印设置

Thieving

Shape Degassing

Testprep 增加测试点

Variants 生成报告

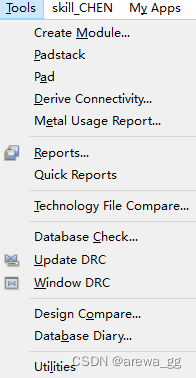

14、 Tools菜单

Create Module 创建模块,可用于类似模块的布局

Padstack 编辑焊盘

Pad 焊盘

Derive Connectivity 去除连接

Metal Usage Report

Reports 报告

Quick Reports

Technology File Compare 技术文件比较

Database Check 数据库检查

Update DRC 更新DRC

Window DRC

Design Compare 设计比较

Database Diary

Utilities 工具
