Allegro Alt Symbol的使用

画PCB的时候有时候会给一个器件添加两种封装,比如0402的电容,放到BGA下面的时候需要将其转换成切角的封装,下面以添加两种0402电容封装为例介绍这种使用:

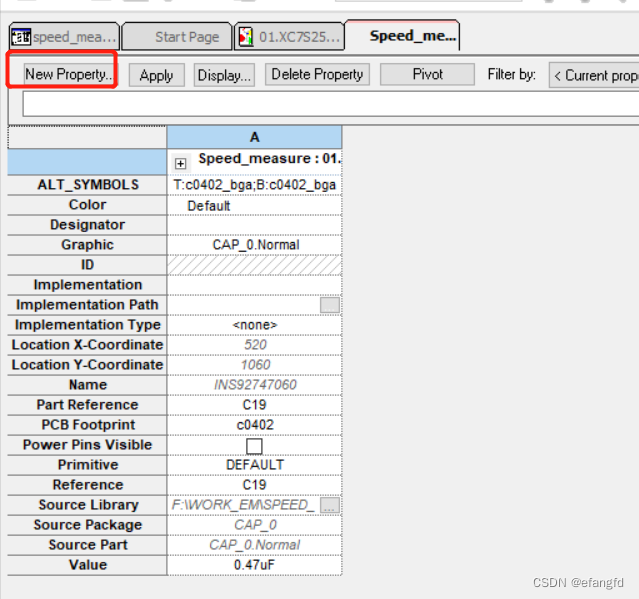

   1、首先在原理图里编辑器件的属性,点击添加属性
在这里插入图片描述

   Name栏输入ALT_SYMBOLS,Value栏输入T:c0402_bga;B:c0402_bga;T是Top的意思B是Bottom的意思,后面跟的是第二个封装的名字,中间用分号隔开;第一个封装还是正常填写在PCB Footprint一栏;然后重新生成网表导入PCB。
在这里插入图片描述

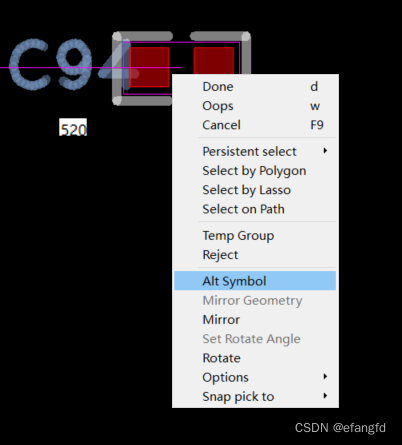

   在PCB里点击Move,选中器件后右击选择Alt Symbol
在这里插入图片描述

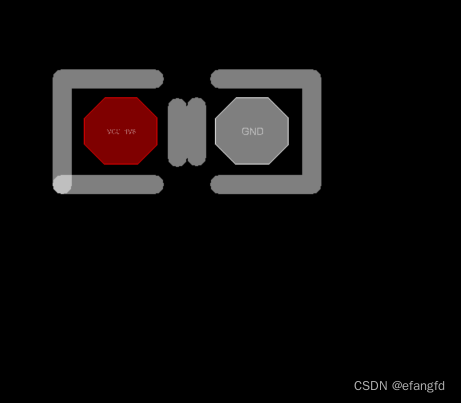

   另一个封装就调出来了,当电容需要放到BGA下面的时候,可以方便的快速切换,而不需要修改原理图。
在这里插入图片描述
