Allegro 使用技巧

• 快速丝印

丝印摆放总共分三步。

第一步 调整统一大小

先打开丝印层。选择Edit-change，在find中只选择text，options中只选择text block并设置成自己需要的字体。框选左右丝印。

第二步 全部居中

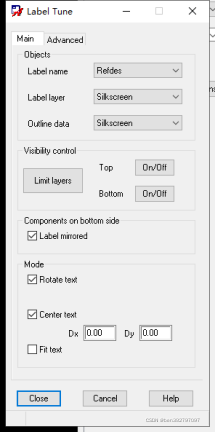

Manufacture-label Tune弹出label tune：

配置如上，框选所有字体。字体自动对齐器件中心。

如果没有label Tun选型，选择file-change edit勾选allegro productivity toolbox

第三步 放到合适位置

可以第二步中的Center text设置好便宜距离之后，框选对应字体，对于0603元件通常短边60，长边110。

对于不规则或者密集器件，只能手动摆放。

• 器件对齐

除了选择大个网格摆放对齐外，对于高密度板，我们可以利用allegro的对齐功能进行器件对齐

1. 选择第二个placementedit
2. 框选需要对齐器件后，右键选择Align components 根据需要选择对齐模式，同时可以通过equal spaceing选择间距。

• Env文件

Env可以快速的配置快捷键，比如实现AD里面的“空格”旋转器件（这里设置的是R）。

我们通常配置为全局量。位置在...\Cadence\SPB_Data\pcbenv下，直接替换即可。

替换前注意保存原来的set padpath等路径。不然替换后还要重新设置路径。

快捷键有两种alias和funckey，Alias对于字母、数字类快捷键需要回车才会执行，Funckey则无需回车。

部分设置如下：

funckey A slide #修线

funckey B unrats net #关掉网络飞线

funckey C change #改变属性

funckey D shape select #修改铜皮

funckey E add line #添加没有电气属性的线

funckey F Delay Tune #等长蛇形线

funckey G define grid #格点设置

funckey H hilight #高亮

funckey I zoom in #放大

funckey J dehilight #取消高亮

funckey K swap components #器件位置交换

funckey L mirror #镜像

funckey M move #移动

funckey N show element #查看属性

funckey O zoom out #缩小

funckey P show measure #测距

funckey Q done #完成

funckey R angle 90 #旋转90

funckey S shape add #添加铜皮

funckey T text edit #文本编辑

funckey U Assign Color #用颜色高亮

funckey V rats net #打开网络飞线

funckey W add connect #走线

funckey Y Shape Edit Boundary #切割铜皮

funckey Z align components #对齐

使用注意事项，1.大小写匹配，2.输入快捷键前没有输入其他字母，可以在cmmand栏查看

• 增加组

同样在placementedit下选中需要设置为同一组的元件，右键add to group，这样在移动的时候在find中选中groups，就可以一起移动了

• 相似布局

对于具有相似的元件特别是电源电路，我们可以利用allegro的相似布局功能，快速布局

1. 先补好一组布局，右键place replicate create，再次右键选择done。左键点击布局。即可跳出save as 框，起名保存
2. 使用时候同样选中需要布局的元件，右键选择place replicate apply中对应布局即可。注意默认全匹配，根据自己需要选择对应match。

• 将line转为shape

即把我们线转为铜皮，通常用于先用线拉好电源在转为shape细调。

先画一个铜皮，在铜皮上拉一根线之后shape-shape operations-OR，点击铜皮和线。调整后如下

• Skiller使用

   目前比较好并且免费的是fanyskill

   包含单位换算，自动对齐，一键gerber等，具体见skiller

• 右键画图

 在tools-utilities-stroke editor下设置，这个根据个人爱好设置、探索，其实右下拉done还是挺实用的。

• 3D设置

首先版本为17.2，并且打了补丁

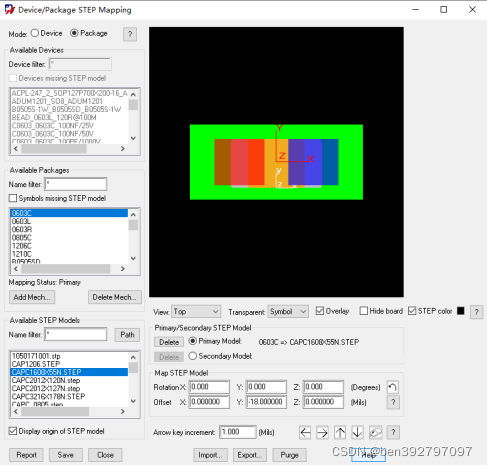

3D设置有两种，一种是只设置某个板子，一种是设置封装。两种设置方式一样，作用域不一样。我们通常用后者，这样以后这要引用这个封装，就可以直接3d显示并导出step格式的3D文件

• 其他小技巧

1.隐藏电源飞线 logic-identify DC nets  给对应电源net赋电压值

2. anti etch 画线敷铜切割。Edit-split plane 创建分割电源层。

3. 地孔快速复制，ipick x y.连续复制命令 ，将up down left right 设置为：

alias Down ipick 0 -50 其余三键相同

复制一个过孔后，点击上下左右键快速复制过孔。

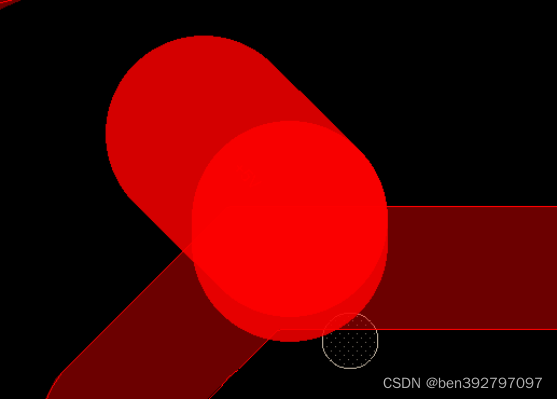

4.查看同一网络，选中下图图标，之后选着对应网络

5.logo做成mechanical symbols，直接在placement-mechanical symbols中放置，注意勾选Library

6.导入dxf后，通过z-copy设置边框层，禁止布线层等shape

7.显示个别飞线快捷键V， 隐藏个别飞线 快捷键B

8.高亮选择，在color dialog中设置亮度透明度等。
