Allegro实战技巧

1、Allegro封装原点修改

打开 dra文件后 在菜单栏 setup - change drawing origin

在命令栏输入 新的参考点位置 如想更改新坐标位置为 1,2 。输入 x 1 2

2、Allegro封装引脚编号修改

1）打开dra文件在find里面 off all 然后只点击text

2）点击需要更改的焊盘

3）菜单栏edit - text

4）弹出窗口修改即可

3、Allegro对齐操作

在placement edit模式下，选中元件，右键对齐即可。

4、Allegro走线居中技巧

双击两个pin后，直接的走线会居中。

5、Allegro快速删除dangling线

route——Gloss—–parameters

弹出选项窗口点 line smoothing 这一任务项，然后ok，然后点gloss即可消除dangling线。

6、Allegro颜色设置的导入与导出

导出：file->export->paremeter，选color

导入：file->import->paremete

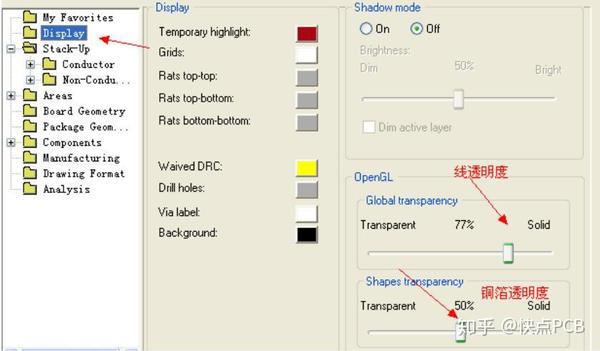

7、Allegro原色透明度设置

display->colour/visibility->display->OpenGL->Global transparency->transparent

8、Allegro如何关闭铺铜(覆铜)shape的显示

Allegro的shape 默认显示模式是通过 菜单 “Setup” -> “User Preferences…” ，然后在弹出的 “ User Preferences Editor” 用户配置窗口中选择 “Display” 选项下的 “shape_fill”, 勾选对应的选项即可实现禁止铺铜显示还是显示铺铜边框功能。

9、Allegro快速隐藏电源/地网络飞线（鼠线）

Cadence Allegro菜单栏”Edit->Net Properties…”，然后会弹出”Allegro Constraint Manager”对话框（即我们常说的约束规则管理器对话框），并会自动切换至“Properties”选项卡，我们在节点“Net->General Properties”下搜索对应的网络，如“GND、VCC-3V”，在对应的“Not Rat”列设置为“On”状态，即可隐藏对应的飞线啦。如果要取消隐藏，则选择“Clear”。

10、Allegro布线时添加过孔

1）在放置过孔前先要进行简单的设置。

在菜单栏Setup->Constraints->physical

出来的列表里面找到vias 点击出现一个对话框在对话框中选择需要的过孔。（类型比较多可以在下面过滤器输入v*）

选择好过孔后关闭即可。

当然还有很多约束在这里设置，比如多大的线宽对应多大的过孔.

2）使用过孔：

在布线的时候双击左键即可添加过孔，或者点击右键。
