adams导出曲线数据

本文目标:

(1)ADAMS PostProcessor中导出曲线数据;

(2)读入EXCEL。


STEP1:

  • 进入ADAMS后处理

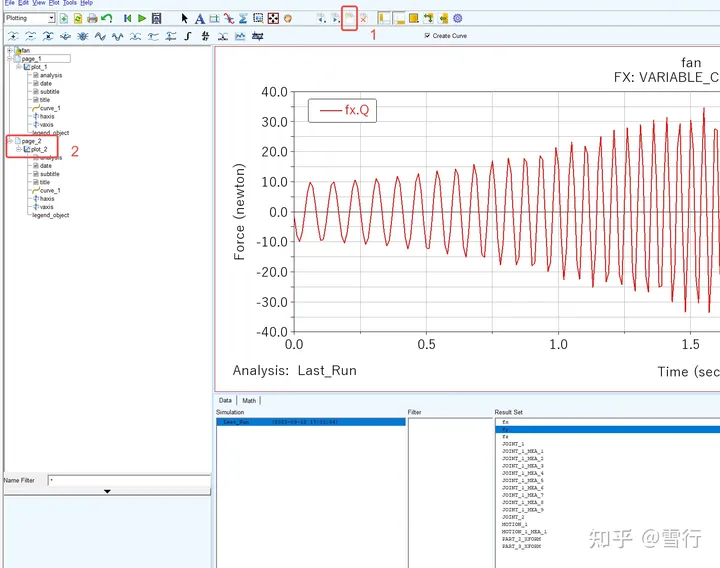

  • 新建一个页面(Create a new page,如下1),加载所需曲线
  • 左侧出现page_2→plot_2,将plot_2导出;

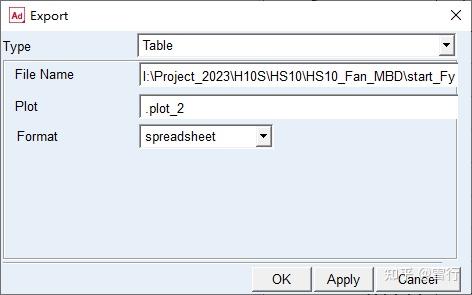

  • File→Export:
    • Type=Table;
    • File Name=****\start_Fy;
    • Plot,通过Browse选择Plot_2
    • Format=spreadsheet

    •    选择要导出的曲线


    •    导出设置


STEP2:

  • 启动Excel
  • 打开STEP1中导出的文件start_Fy.tab

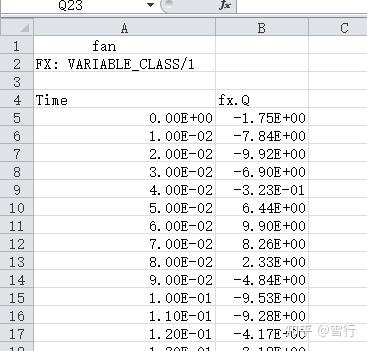

  • 结果如下

  •    数据导入EXCEL
