Adams后处理：测量曲线数据的查看与导出技巧

1.Adams/PostProcessor中利用数据列表方式显示测量曲线

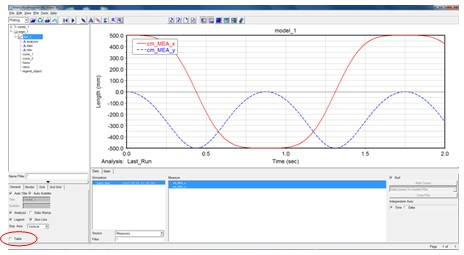

左键选择一个曲线绘图边框，注意不要点击在曲线、图例或坐标轴上。另一个方法是可以在Adams/Postprocessor左侧窗口的模型树中选择对应的曲线绘图，在这个过程中可能需要点击一个page前的＋号以将page中的内容扩展开显示对应的曲线绘图。当选择了一个曲线绘图后，注意在窗口左下角的属性编辑窗口中的Table复选框。

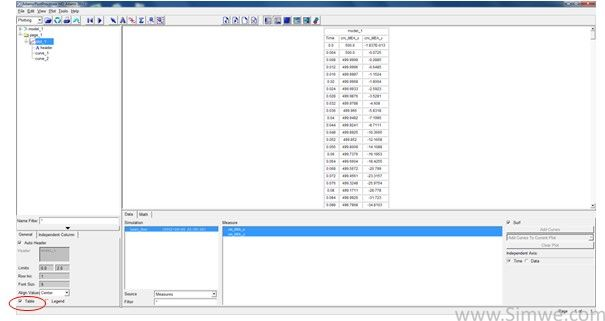

选择Table复选框后对应的属性编辑窗口将变为观察图表显示的控制窗口。在视窗中原来的曲线绘图变为了HTML格式的图表数据。下图例子中显示了单摆的X向和Y向位移。

2.Adams/PostProcessor中曲线数据导出方式

在Adams/PostProcessor中，导出数据有三种方式：Numeric Data，Spreadsheet和Table。Numeric Data和Spreadsheet方式导出数据会导出整个结果集中包含的数据，Table方式导出数据只会导出在你所选择的曲线视图中显示的曲线数据。例如，如果整个仿真时间为2秒，那么Numeric Data，Spreadsheet方式会导出完整的2秒钟内所有的数据点；那么如果你只想导出1秒钟的数据，那么你可以设定坐标横范围为0至1秒，如下图所示，然后利用Table方式导出数据。

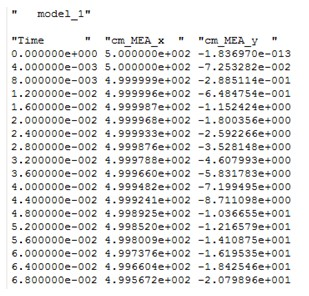

File->Export->Table弹出对话框，在File Name中指定文件名称，将以后缀名".Tab"输出该文件,Plot域中指定那组数据需要输出；你可以直接输入曲线绘图的名称或通过Pick/Browse/Guess工具来找到对应的曲线绘图。另外有两种数据格式供选择：spreadsheet和HTML格式。在spreadsheet格式中，每一列数据是通过Tab字符分隔开，模型的名称及每列的标签都以双引号的字符串形式包含在输出文件中。大部分spreadsheet格式数据可以直接读取，当你导入这些数据报错时，你可以去编辑或删除标签行。
