Allegro内电层分割实战

1, 高亮电源网络

Display--Highlight ,选择一个高亮形式。

allegro 内电层分割_allegro 内电层分割



allegro 内电层分割_allegro 内电层分割_02

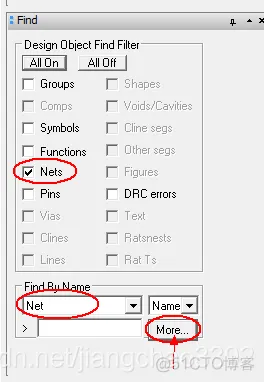

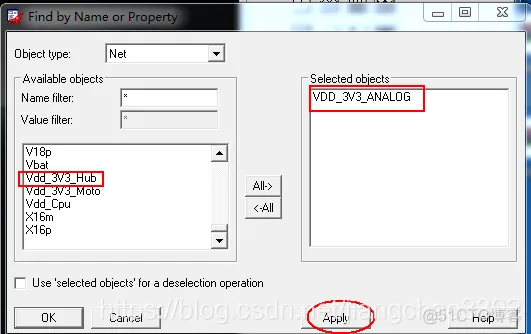

寻找高亮网络:

allegro 内电层分割_allegro 内电层分割_03

allegro 内电层分割_allegro 内电层分割_04

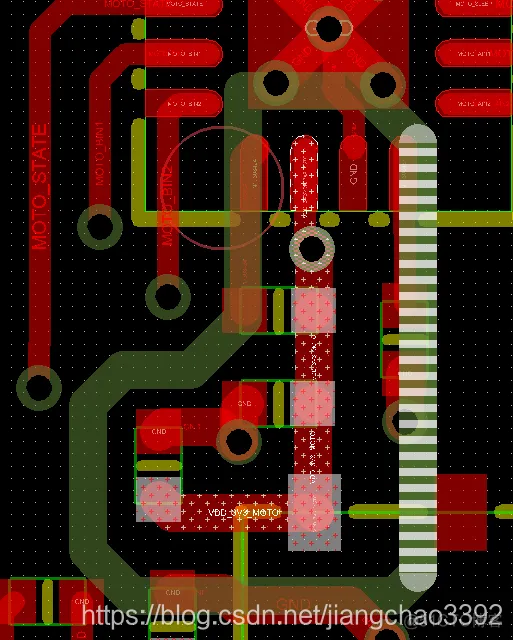

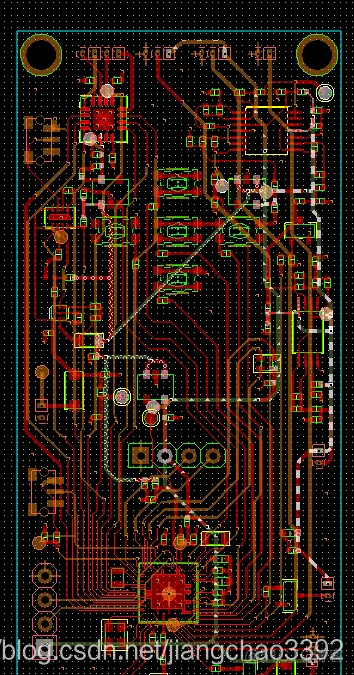

高亮后效果:

allegro 内电层分割_allegro 内电层分割_05

分割操作:

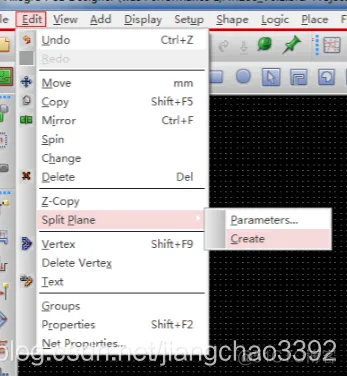

1,add-->   line

allegro 内电层分割_allegro 内电层分割_06



allegro 内电层分割_allegro 内电层分割_07

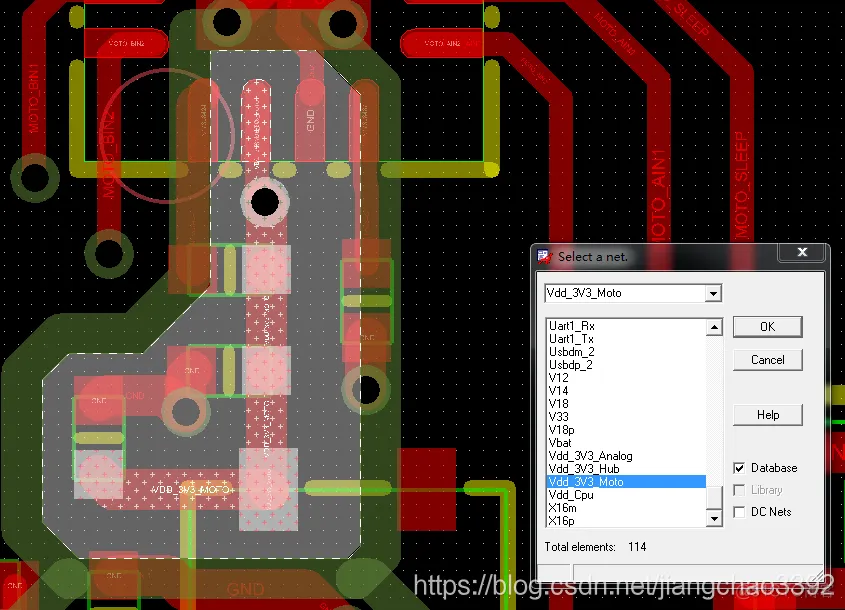

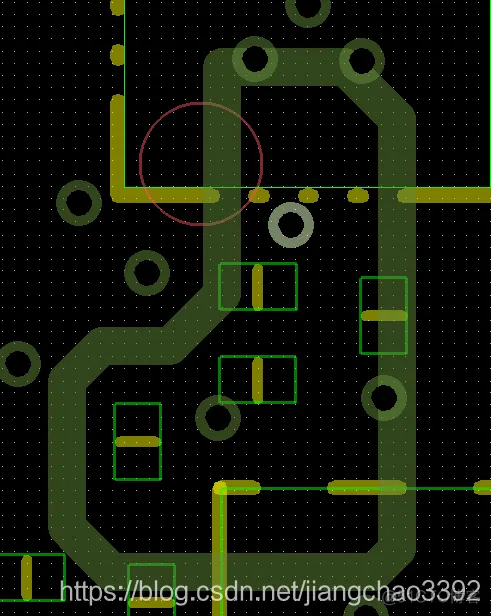

对网络 vdd_3v3_moto,  围出一个分割。

allegro 内电层分割_高亮_08



allegro 内电层分割_高亮_09

allegro 内电层分割_allegro 内电层分割_10

allegro 内电层分割_高亮_11

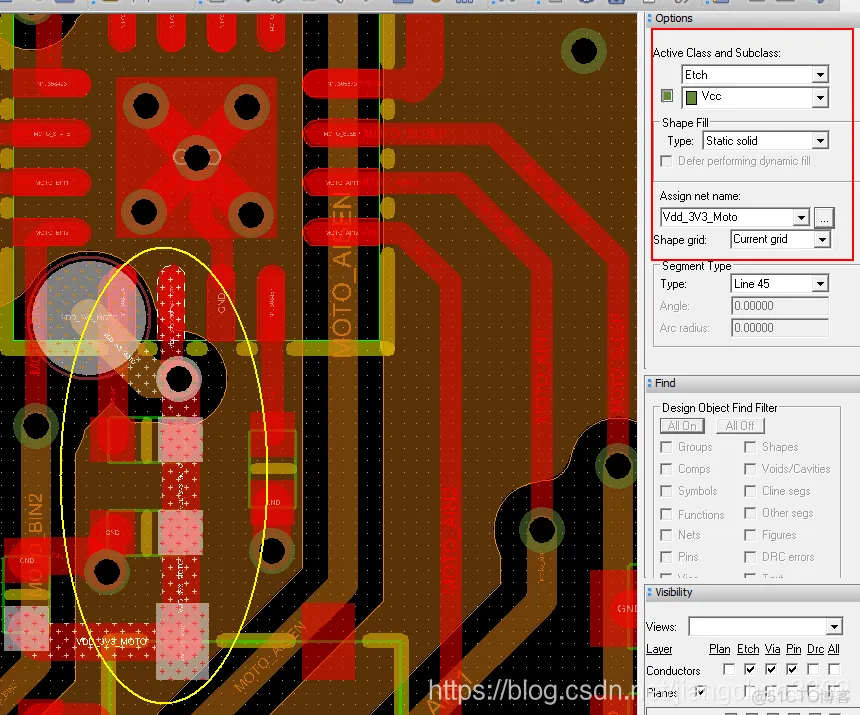

对网络 vdd_3v3_moto 铺静态铜:

allegro 内电层分割_高亮_12

allegro 内电层分割_allegro 内电层分割_13
