Allegro Skill简介及换层Skill（任意线路层）

背景

一直想有一个在Allegro中换层的skill，比如输入l 1 2 3，就显示1、2、3这三层。最近学了点基础的Skill语言，简单写了一个，基本能用。

   软件：Cadence Allegro 16.6

切层skill 代码

; change_layer.il
; 放在.brd同路径下，allegro中执行skill load("change_layer.il")后可以使用
; 切换线路层，例如，
;l 1 2 ; 1/2 两层，
;l 3 4 5 ; 3/4/5 三层
;l ;清空显示
axlCmdRegister( "l" 'showlayers);注册指令"l"

defun(showlayers (@rest args)
	axlVisibleDesign(nil) ;清空显示
	foreach(item args
		layerNum = evalstring(item)
		showlayer(layerNum)
		);设置每一层的显示
	axlVisibleUpdate(t)
	)

defun(showlayer (layerNum)
	allLayer = axlGetParam("paramLayerGroup:ETCH")->groupMembers
	;axlVisibleDesign(nil)
	layerName = nthelem(layerNum allLayer) ;layerName = nthelem(2 allLayer)
	etchlayer = strcat("ETCH/" layerName)
	axlVisibleLayer(etchlayer t)
	when(axlDBGetLayerType(etchlayer) == "PLANE"
		axlVisibleLayer( "ANTI ETCH/ALL" t )) ;如果是plane，额外显示anti etch/all层
	axlVisibleLayer(strcat("PIN/" layerName) t)
	axlVisibleLayer(strcat("VIA CLASS/" layerName) t)
	axlVisibleLayer(strcat("BOUNDARY/" layerName) t)
	axlVisibleLayer(strcat("DRC ERROR CLASS/" layerName) t)
	axlVisibleLayer(strcat("route keepout/" layerName) t)
	axlVisibleLayer(strcat("via keepout/" layerName) t)
	axlVisibleLayer(strcat("CONSTRAINT REGION/" layerName) t)
	axlVisibleLayer( "CONSTRAINT REGION/ALL" t )
	axlVisibleLayer( "BOARD GEOMETRY/OUTLINE" t )
	axlVisibleLayer( "route keepout/all" t )
	axlVisibleLayer( "route keepin/all" t )
	planlayer = strcat("PLAN/" layerName)
	when(axlLayerGet(planlayer)
		axlVisibleLayer( planlayer t ))
	axlSetActiveLayer(strcat("ETCH/" layerName))
	;axlVisibleUpdate(t)
	)

使用skill

临时使用

放在和.brd 设计 文件同一个路径下，在下方控制台输入skill load("change_layer.il")，即可使用。

Command > skill load("change_layer.il")
t
Command > l 2 3
Command > l 3 4 5

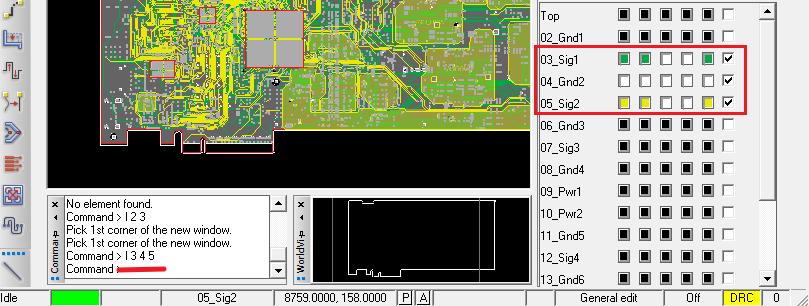

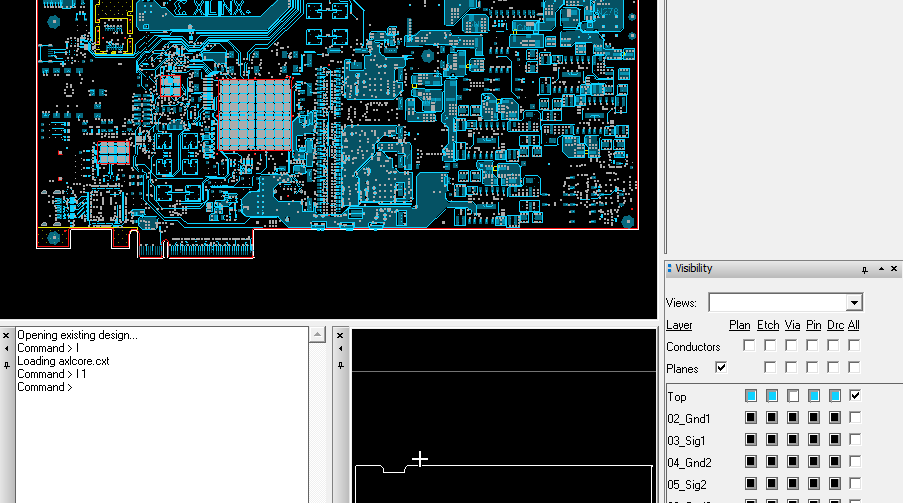

效果：

自动加载

1. 把change_layer.il复制到x:\Cadence\SPB_16.6\share\local\pcb\skill目录下。
2. 新建一个allegro.ilinit如下：（当然，也可以复制一份目录下的example.ilinit，改名为allegro.ilinit，加载当前目录下的所有.il文件。）

;allegro.ilinit
;x:\Cadence\SPB_16.6\share\local\pcb\skill
load("change_layer.il")

1. allegro启动时会执行allegro.ilinit，加载change_layer.il

最后

1. 和直接在右侧visibility一栏鼠标点击切换相比，感觉好像没有更方便？

2. 也可以保存成view，并使用鼠标切换


备忘

1. 函数名showlayers和参数的括号(@rest args)之间必须加空格，否则会报错，查了好久。


E- Error defun: argument #1 should be a symbol (type template = “sgg”) - _Check_Refdes_main() =>必須將_Check_Refdes_main()** 改為_Check_Refdes_main () , main _與 ()_之間要空格SKILL编程常见报错及解决办法（持续更新中……） - 编译调试 - Cadence Skill 论坛 - Powered by Discuz! (allegro-skill.com)

1. 关于经常出现的t和nil，简单看，t可以表示true，nil表示false或empty：The true condition is represented by the special atom t or anything other than nil.

2. axlCmdRegister( "l" 'showlayers)
3. axlVisibleUpdate 等函数：主要是和显示层有关的函数，见Allegro® User Guide: SKILL Reference
4. nthelem、foreach、@rest等：skill语言的基本语法和函数，见SKILL Language User Guide

上面这个skill的一些执行步骤记录：

1. skill，进入SKILL-AXL这个shell；exit，退出。

Command > skill
Skill > allLayer = axlGetParam("paramLayerGroup:ETCH")->groupMembers
("TOP" "02_GND1" "03_SIG1" "04_GND2" "05_SIG2"
    "06_GND3" "07_SIG3" "08_GND4" "09_PWR1" "10_PWR2"
    "11_GND5" "12_SIG4" "13_GND6" "14_SIG5" "15_GND7"
    "BOTTOM"
)
Skill > layerNum=3
3
Skill > layerName = nthelem(layerNum allLayer)
"03_SIG1"
Skill > etchlayer = strcat("ETCH/" layerName)
"ETCH/03_SIG1"
Skill > axlVisibleLayer(etchlayer t)
t
Skill > exit
t
Command >

参考资料

1. SKILL Language User Guide: X:\Cadence\SPB_16.6\doc\sklanguser
2. Allegro® User Guide: SKILL Reference: X:\Cadence\SPB_16.6\doc\algroskill
3. 基于【skill源码】键盘切层工具clayer – Layouto修改而来，参考这个代码学习了一些基本语法和显示相关的函数，节省了不少时间。另外这个skill里面还有丝印层等指令。
4. Gtopen (awesomeopensource.com) 另外一些skill，有空可以再看看。
5. GitHub - hanun2999/cadence-skill另外一些skill2，有空可以再看看。
6. 自定义skill的存放目录：Allegro PCB Skill Tutorial | Loading from file (referencedesigner.com)
7. 用来展示的brd文件来源，KC705开发板，（登陆AMD账号后才能下载）：Xilinx Kintex-7 FPGA KC705 Evaluation Kit
