使用Allegro PCB Design创建电路板

第零步  新建一个PCB Board

一定要选择PCB Board 不要选成其他的

第一步  基本设置

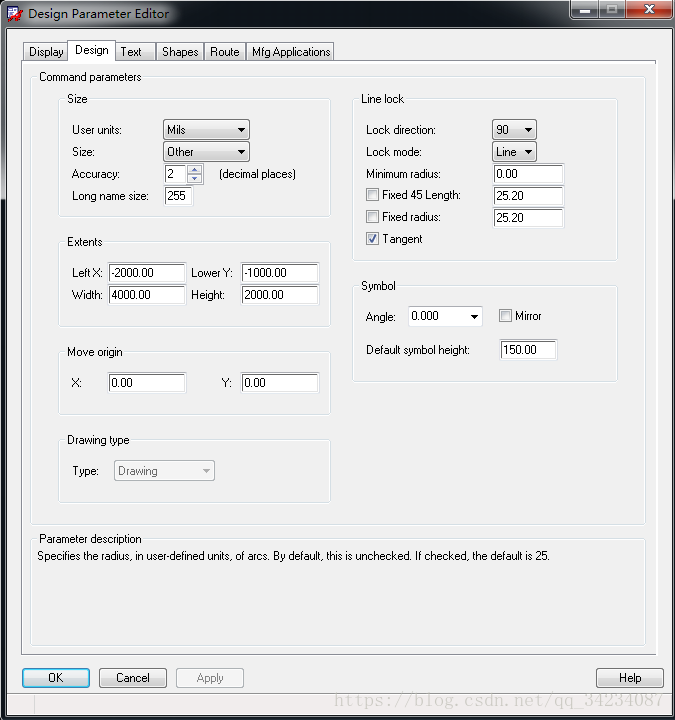

Setup-Design Parameters

单位我选的是Mils

Accuracy（ 精度  ）选择2

Left X是整个图最左下角的横坐标

Left Y是整个图最左下角的纵坐标

Width和Height是画板的长和宽，用于放置电路板和各种元件，建议比电路板的实际长宽大5倍左右，比如我这里的电路板实际大小60mm*30mm，换算成Mils为2360mils * 1180mils，Width和Height应大于实际长宽以方便布板。

其他设置默认，保存设置。

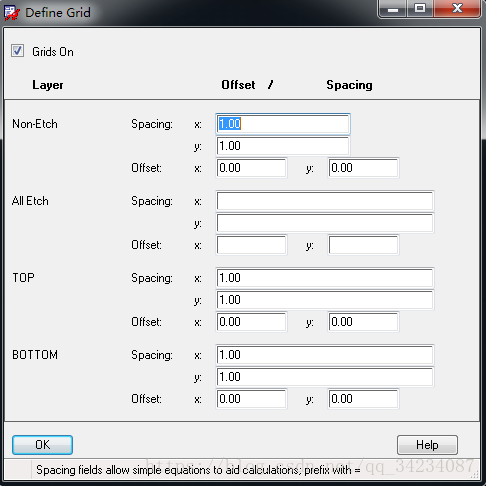

切换到Setup -Grids ，将Grids On勾选，grid间距都填1.0即可

第二步 添加电路板板框

Add-Line

Class选择Board Geometry

Sub Class 选择Outline

其他不变，开始在下方的Command中进行画图。

x -1180 -590 回车；

ix 2360 回车;

iy 1180 回车;

ix -2360;

iy -1180;

最后形成一个闭合的正方形；

右键画出的长方形，选择Done，就完成了长方形PCB板。

第三步 倒角

由于我们画的正方形的电路板在实际使用过程中由于四个角是直角，在装配过程中有一定危险，因此将四个脚变成圆形。

Dimension-Drafting-Fillet 将Radius（半径）设置为40；

之后鼠标会编程十字星，点击任意两条相邻的边框线，他们之间形成的直角就会编程圆弧角。

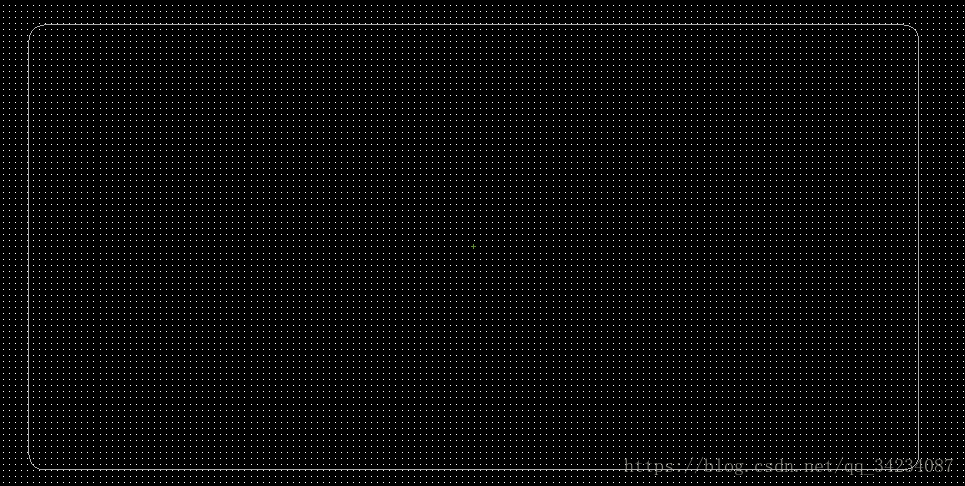

倒角后：

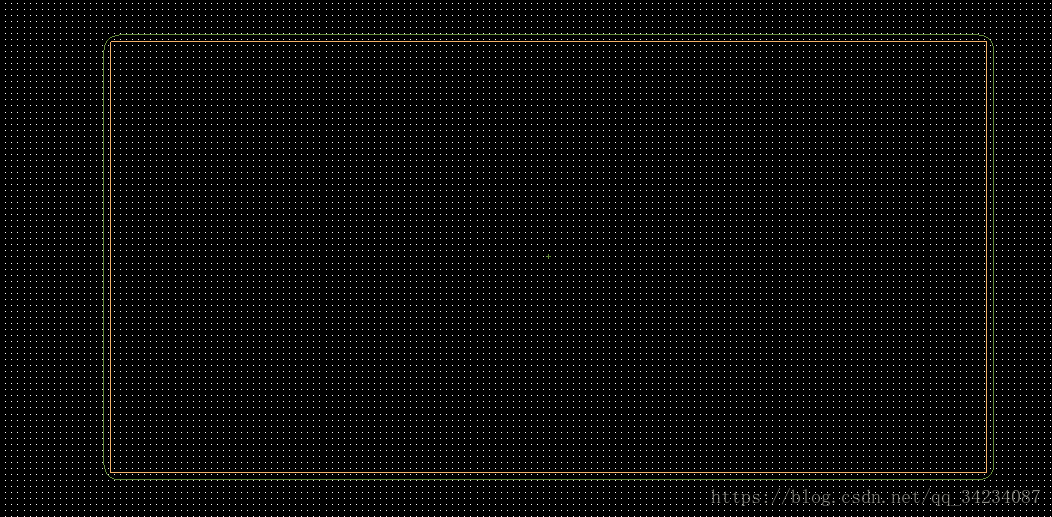

倒角后选中Outline部分，右键Change class/subclass --BOARD GEOMETRY --DESIGN_OUTLINE

第四步 添加允许布线区域

Outline-Route Keepin

在线框内画出一个封闭图形。

可以直接用鼠标画或者用命令来画，具体我就不演示了

第五步  添加安装孔

给电路板添加安装孔是非常重要的一步

Place- Components Manually

切换到 Advanced Settings，勾选上Library，切换到Placement List

在下拉框切换到 Package   Symbols

找到MTHOLE3，勾选，就能将元件放置到PCB上面去了

第六步  设置层迭结构

Setup  - Cross Section

因为我只是双层的板子，就没有设置了

第七步  导入Netlist

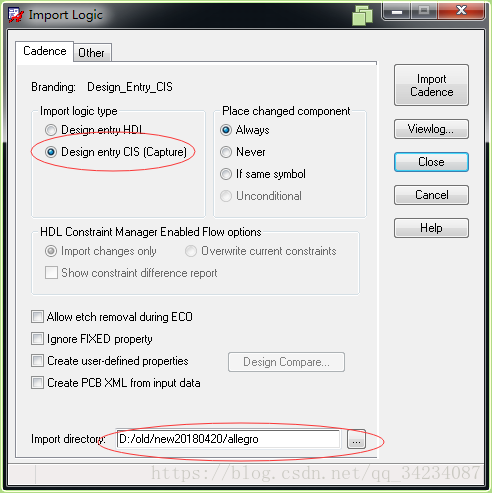

Import-Netlist

只需修改这两个位置就行了

其中Import directory位于你的工程文件目录下的allegro 文件夹

导入网表这个部分很容易出现各种问题，但是只要根据提示一个个改就行了

第八步 放置元件

Place-Quickplace

选择place all components

点击place 然后close，所有元件就都被放置好了

将元件一个个摆好。
