Cadence Allegro(10):电路板板框

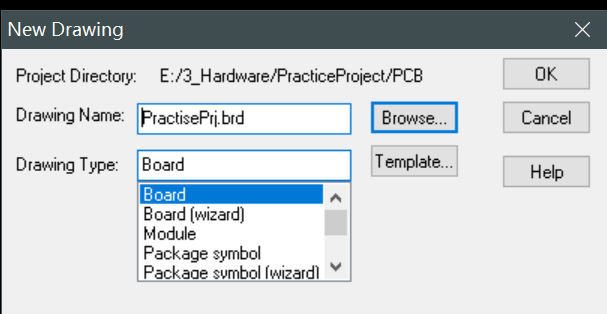

新建工程(File->New)

在这里插入图片描述

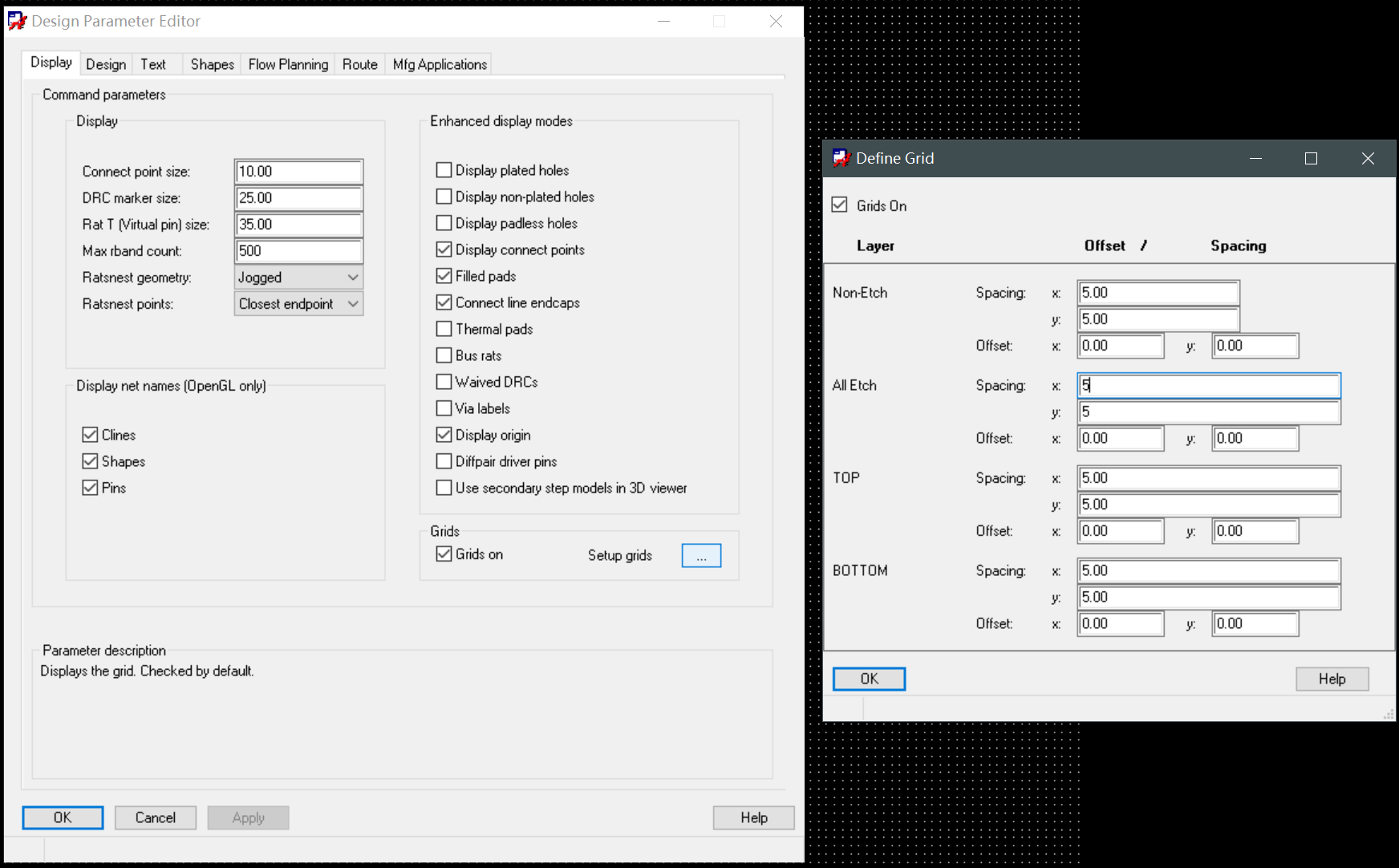

设置绘图尺寸,栅格(Setup->Design Parameter)

Display

开启栅格,栅格大小5mil

在这里插入图片描述

Design

单位mil,精度0

绘图尺寸 width :18000mil,height:12000mil(约等于width 457mm,304mm)

在这里插入图片描述

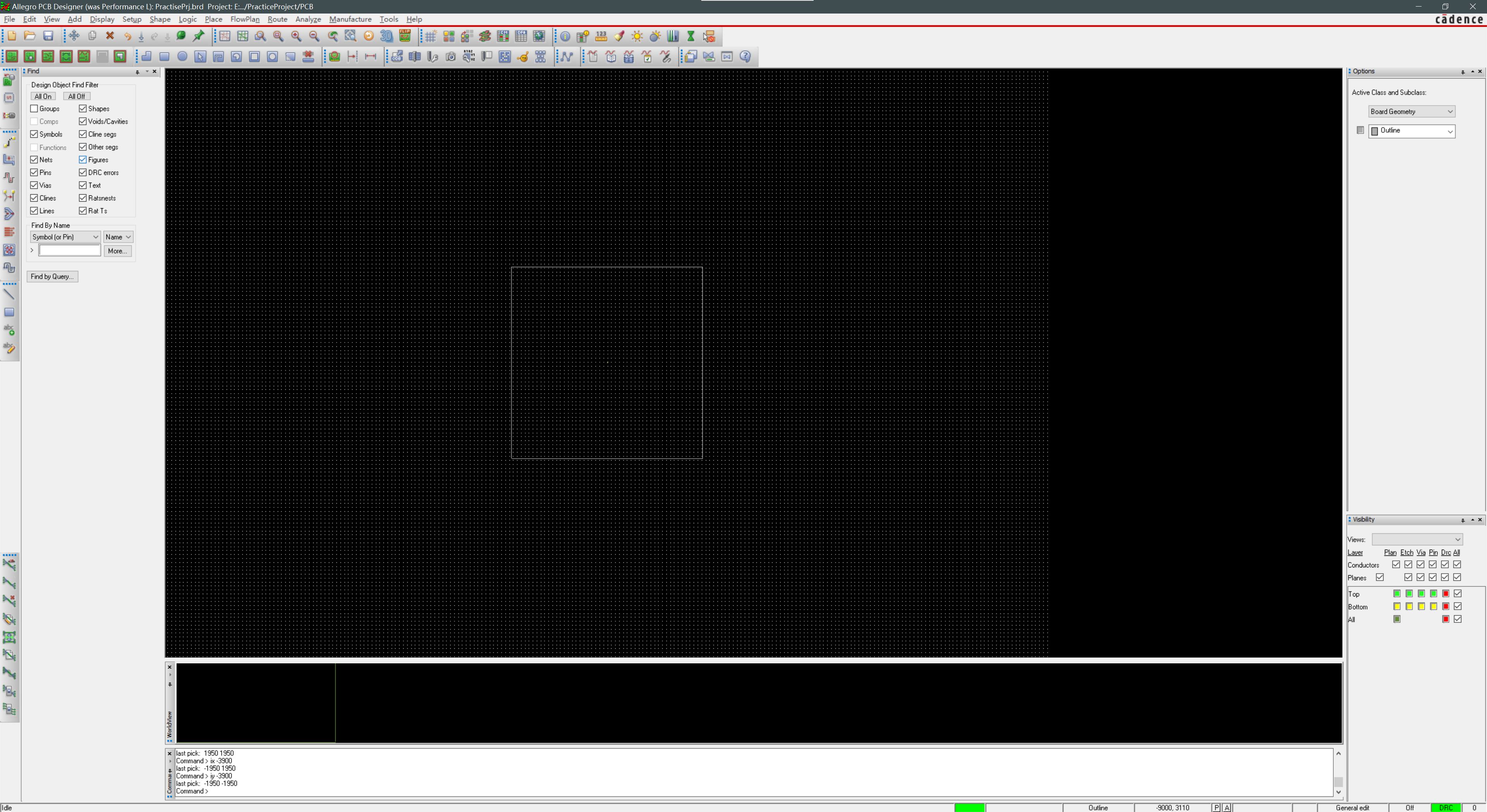

设置电路板板框(Add->Line)

Class:Board Geometry,SubClass:Outline,线宽:0(嘉立创免费打板10cm*10cm,这里暂时设置这个尺寸约等于3900mil)。

在这里插入图片描述

通过输入坐标的方式 x -1950 -1950; ix 3900; iy 3900; ix -3900; iy -3900;

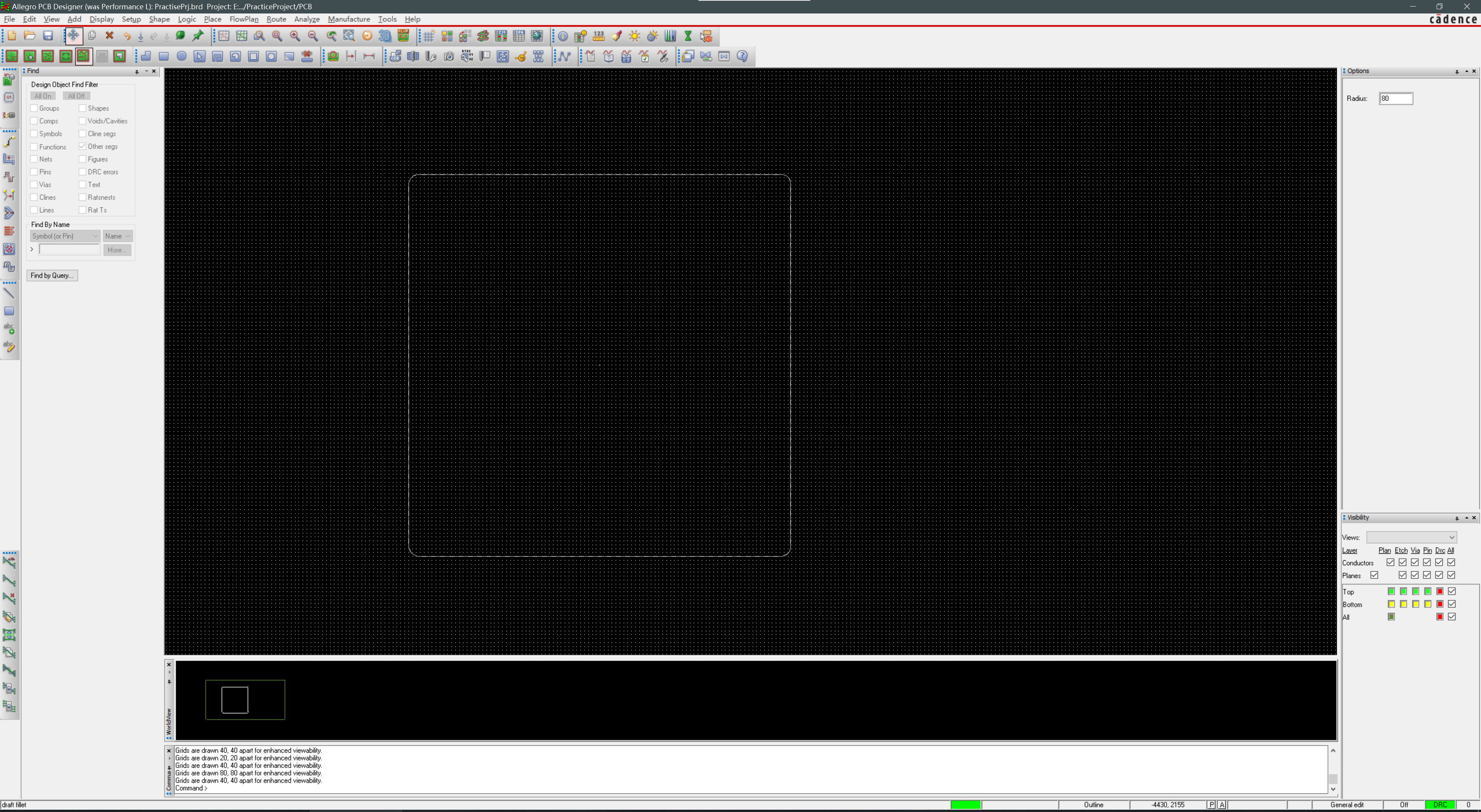

电路板倒角(Manufacture->drafting->chamfer,fillet)

电路板角比较锋利,所以需要对四个角进行倒角。有两种选择:

  1. chamfer:45°角
  2. fillet:圆弧角

这里使用圆弧角,倒角半径为80mils(≈2mm)

进入倒角命令下,用鼠标点击角对应的两条直线,则完成倒角

在这里插入图片描述

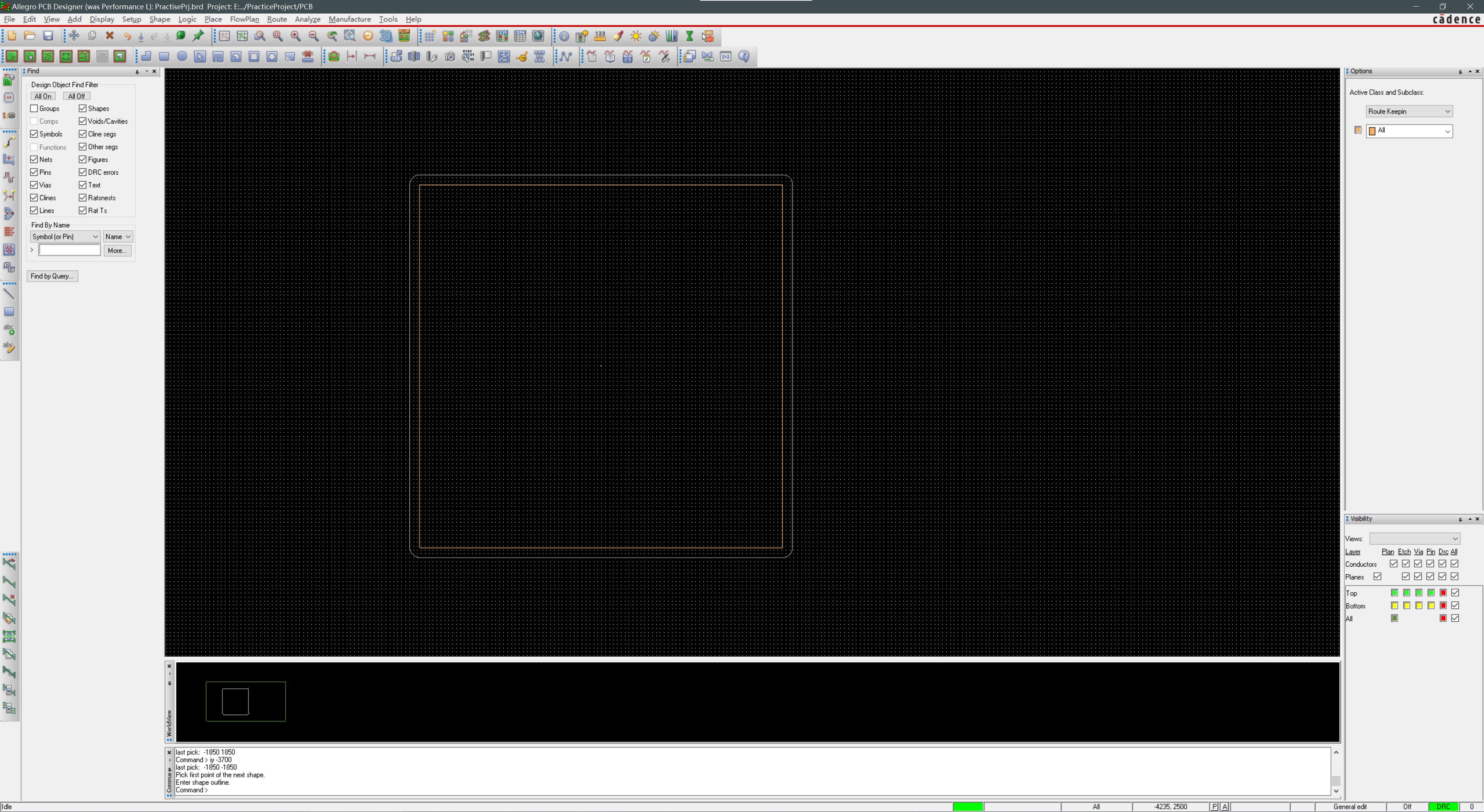

设置允许布线区域(Setup->areas->route keepin)

设置布线离板边距离100mil(2.54mm)

在这里插入图片描述

通过输入坐标的方式:x -1850 -1850;ix 3700;iy 3700;ix -3700;iy -3700。

设置允许器件放置区域(Setup->areas->package keepin)

生产流水线,夹具等原因,同样器件距离板边也应该有所距离。这里设置同上面一样。

同样可以通过输入坐标的方式:x -1850 -1850;ix 3700;iy 3700;ix -3700;iy -3700。

这里使用另外一种方式Z-copy(Edit->Z-copy)。需要将find中选为shapes,Class选为Package Keepin,Subclass选为all,点击route keepin的shape。

Z-copy中可以对Shape进行放大(Expand),缩小(Contract)。

在这里插入图片描述

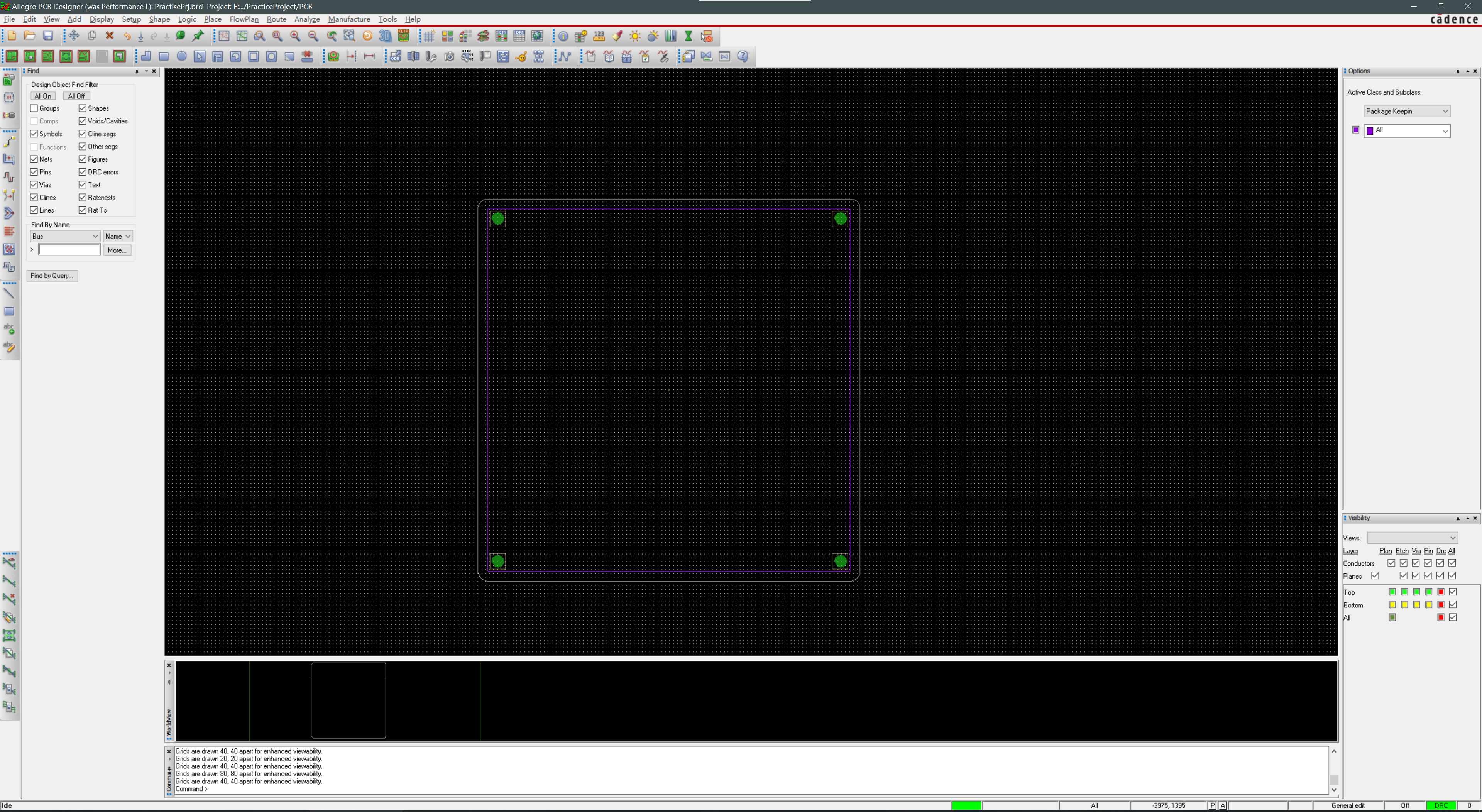

放置安装孔(Place Manaully)

在Advanced Setting中勾选library。

在Placement list中选择mechanical symbol,选择之前画M3机械钻孔。

通过输入坐标的方式放置四个安装孔:x -1750 -1750;x 1750 1750;x -1750 1750;x 1750 -1750。

在这里插入图片描述
