本文主要讨论Allegro软件中的Shape(铺铜)菜单。

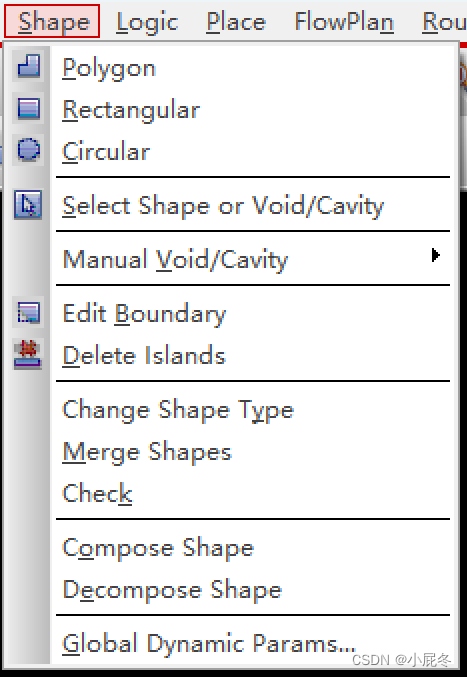

菜单内容长下面这个样子,分成13个小菜单。
对应工具栏如下,包含了菜单内容前七项目。
任意形状铺铜,点击后,Options工具栏需要确认几个参数:
Options参数设定完成后,通过鼠标绘制想要的铺铜区域。
矩形铺铜,大体上和“Polygon”差不多,多了如下两个功能:
圆形铺铜,基本同上,多了如下功能:
可以用来更改铺铜区域的网络,选中某一块铜皮后,可以进行Assign net name操作。
铜皮内部挖空,包括如下几个子菜单:
任意角度挖空。
矩形挖空。
圆形挖空。
挖空区域恢复。
暂不清楚。
暂不清楚。
暂不清楚。
修改铜皮边界,常用操作,点击后选中某一块铜皮,选择某个边界点(如果选不中,可以适当调整grid,比如0.01mm),鼠标绘制需要增加或删除的区域。
选中铜皮后,Segment Type可以选择任意角度、45度、正交、圆形等多种转弯方式。
删除死铜,仅对死铜区域有效。
在静态铜皮和动态铜皮之间转换。
合并铜皮,该功能配合Edit Boundary操作可实现任意形状的铜皮绘制。
暂不清楚。
用于将line组成的某个封闭图形转换为Shape。
与Compose Shape相反,用于将Shape转换line组成的封闭图形。
铜皮参数设置,点击弹出子界面,如下:

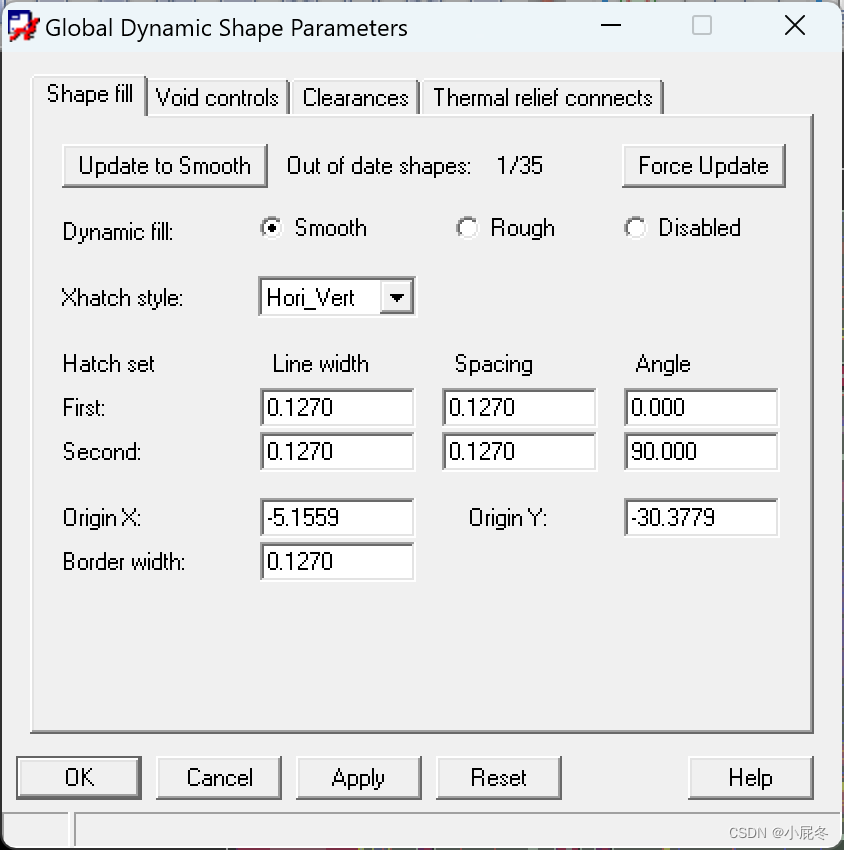

此处一般选择Smooth,若选择Disabled,则即使是动态铺铜,也不会避让过孔等,因此,若使用动态铜皮铺完后发现没有自动避让过孔,大概率是这里的问题。
其他菜单内容暂不清楚。

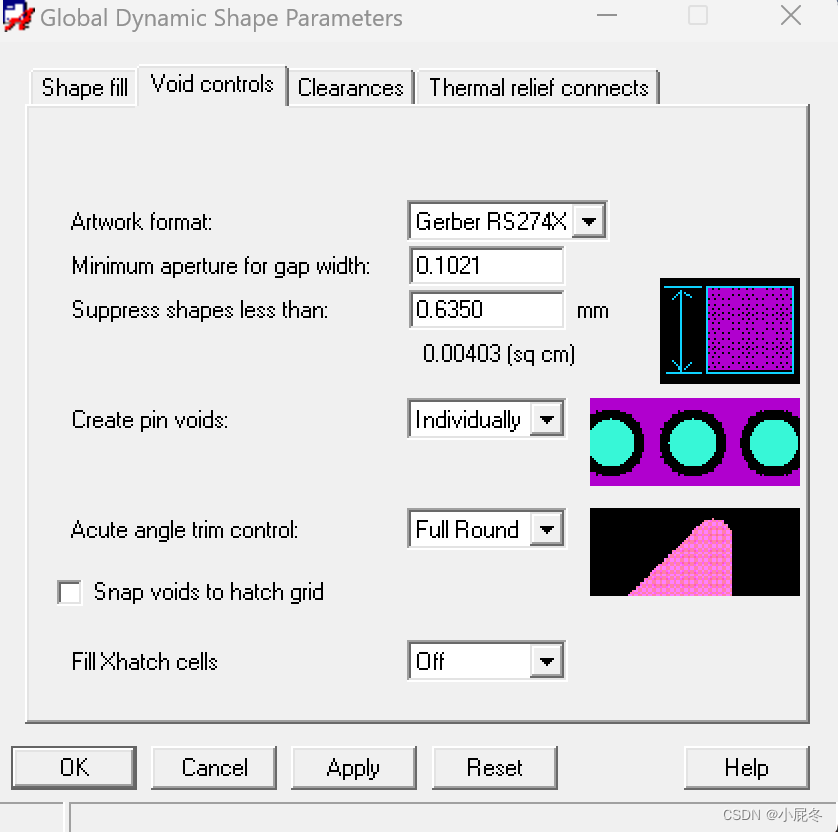

设置光绘文件输出格式(一般保持默认)、pin隔离方式、倒角方式等。
设置普通区域与通孔、贴片、过孔等之间的安全间距,默认和DRC保持一致。

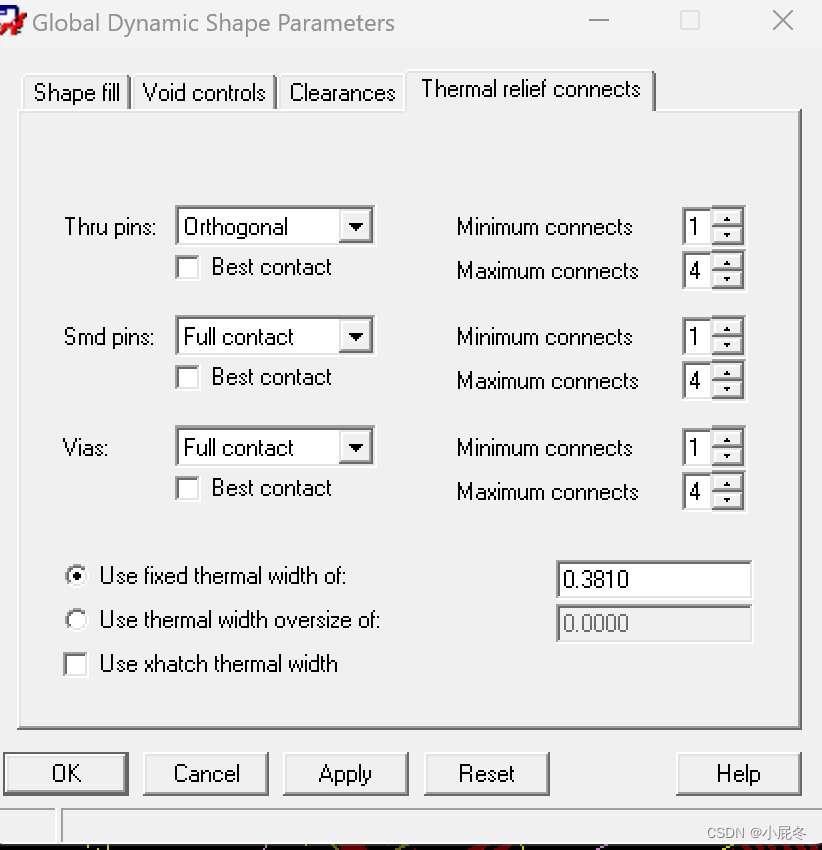

设置通孔、贴片、过孔等与普通区域之间的连接方式,包括全连接、花焊盘连接等。
最小连接数量建议选择1,否则在某些区域可能会出现通孔焊盘连不上铜皮的情况(只够连接1个点,由于最小连接数量的原因,显示不出来)。
另外,通孔焊盘和铺铜区域之间的连接线(一般通孔焊盘选择正交连接方式,防止散热过快,影响焊接,SMD的过孔选择全连接方式)的宽度是可以设置的,在Use fixed thermal width of中输入想要的线宽。
