Allegro 17.4输出光绘文件注意事项

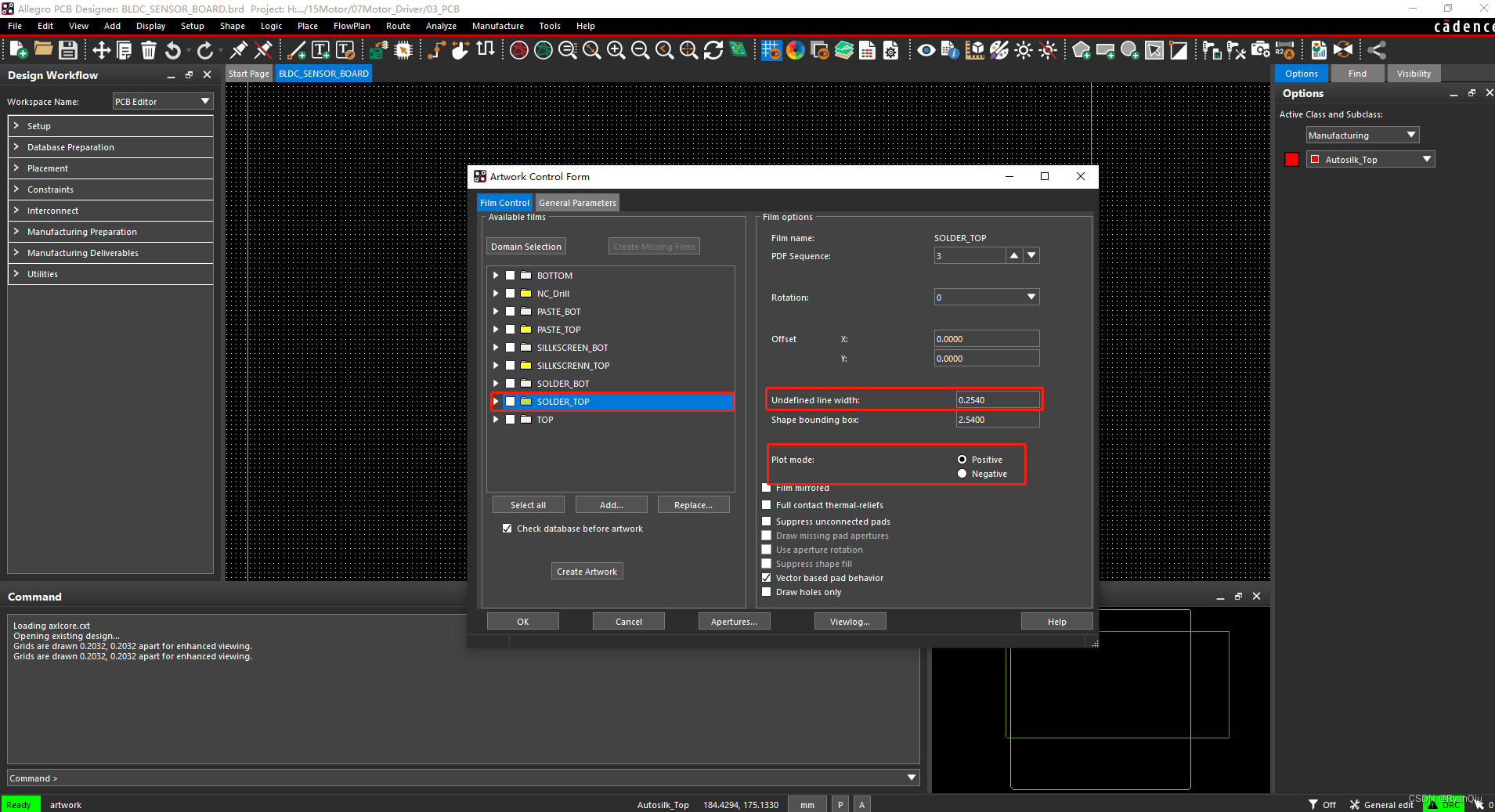

1、各层注意未设置线宽(Undefined Line width),如果为0,特别是Eth和Silkscreen,会出现走线或丝印缺失的问题。

2、当前的光绘各层均为正片,Plot Mode 为Positive ,特别是SolderMask。

这个Plot Mode与我们实际理解的生成端的正负片是不同的。

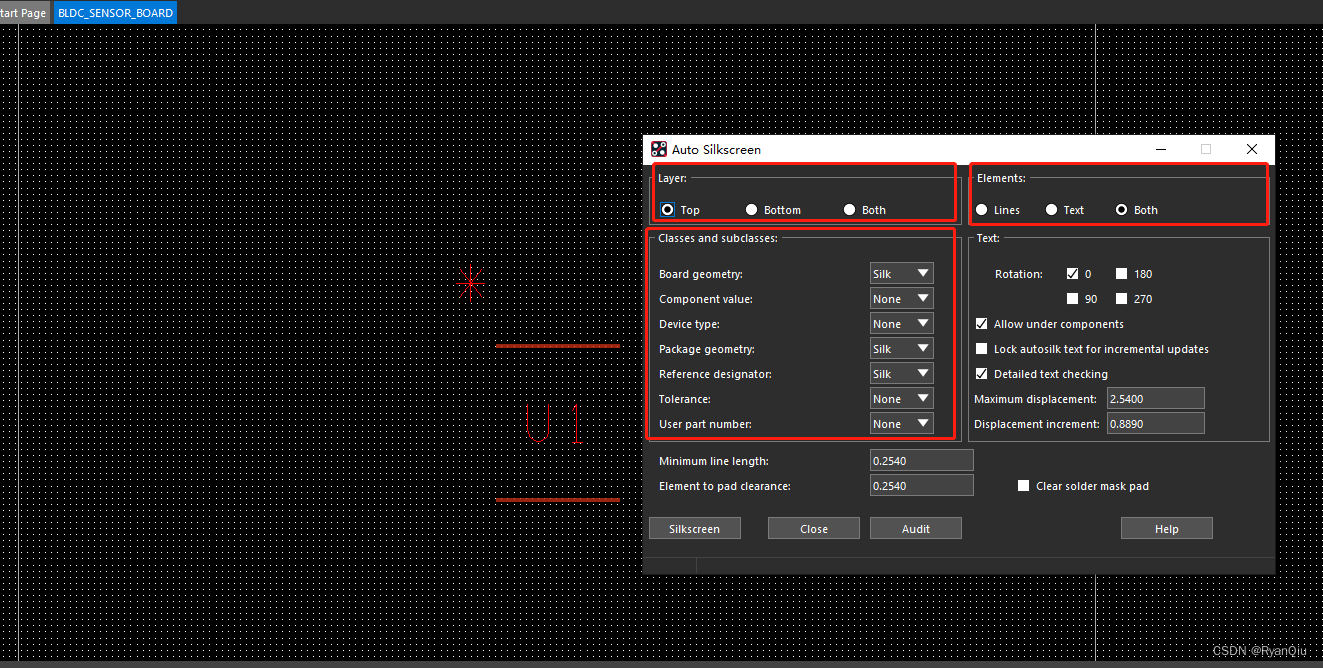

2、调整丝印,可以采用Allegro 自带的功能,Manufacture -- > Silkscreen。

但一般密集布局的板子特别是公司级别的量产板,一般很少会放位号信息。

但需要注意的是,调整后的丝印会位于Manufacture Autosilkscrre_top Or Bottom Class下面。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
