Creo4.0入门教程（1）：基本概述与功能介绍

导读：

在本教程中，我们将了解一些基本概念，然后学习如何使用简单特征的组合来创建复杂的模型。Creo Parametric 的“参数化”功能使我们能够轻松地添加设计意图和更改设计。关联性意味着，对实体模型设计所做的更改会自动传播到所有参考的对象。最后，我们将会学习如何识别一些常用的 Creo Parametric 对象的文件扩展名。

目标：

1. 了解实体建模概念。

2. 了解基于特征的概念。

3. 了解参数化概念。

4. 了解关联的概念。

5. 识别基本的 Creo Parametric 文件扩展名。

1.实体建模

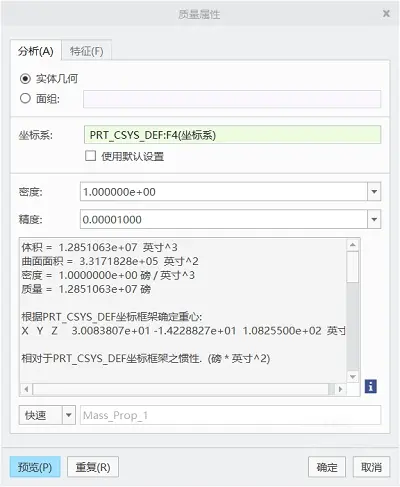

通过Creo Parametric 4.0我们能够创建零件和装配体模型的的实体模型，从而可以评估我们的设计并进行优化，发挥出我们所设计模型的最大性能并且减少人力和物力的浪费。 实体模型中包含材料属性，例如质量、体积、重心和曲面面积。

实体模型的创建是一个不断增加特征的过程，随着特征的不断增加，这些属性也将更新。例如，如果向模型添加孔，则模型的质量会减少。

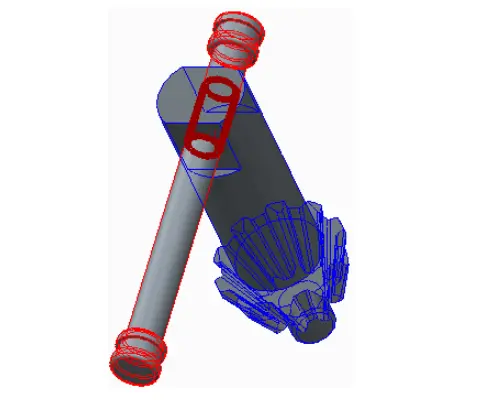

此外，在将实体模型添加到装配中时，实体模型可启用公差分析和间隙/干涉检查。

2.基于特征的概念

Creo Parametric 是一种基于特征的产品开发工具。模型是使用一系列易于了解的特征进行构建的。模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。每个特征都基于先前的特征，并可参考先前特征中的任何一个，从而能够使设计意图被构建到模型中。通常每个特征都非常简单，但将其添加到一起时，它们会形成复杂的零件和装配。 下面我们举一个简单的例子，如下图所示，而模型是通过四个阶段进行创建的。

3.什么是参数化？

1）参数化概念

Creo Parametric 4.0 模型是由值驱动的，并使用尺寸和参数来定义模型中特征的尺寸和位置。如果修改某特征尺寸的值，则该特征会相应地进行更新。然后此更改便会自动传播到模型中相关的特征，最终将更新整个零件。

2）父项/子项关系

Creo Parametric 4.0在创建新特征时，任何在创建过程中参考的特征都成为新特征的父项。参考父项的新特征称为父项的子项。如果父项被更新，则父项的任何子项也会相应地更新，这些关系称为父项/子项关系。

4.双向关联性

双向的关联性的含义是指在 Creo Parametric 的任何模式下，对某个模型所做的更改将会自动反映在所有的模式中。比如，在工程图中对模型所做的更改会反映在该模型的零件中，同时这种更改也会反映在使用该模型的每个装配体模型中。

5.识别文件扩展名

Creo Parametric 主要有三种常用的文件类型，分别对应着零件、装配体和工程图。

1）.prt - 此扩展名表示零件对象。

2）.asm - 此扩展名表示装配体对象。

3）.drw - 此扩展名表示工程图。
