1.选择目录 CREO\Creo 6.0.0.0\Common Files\templates
2.打开系统默认装配文件 inlbs_asm_design.asm 并点击确定

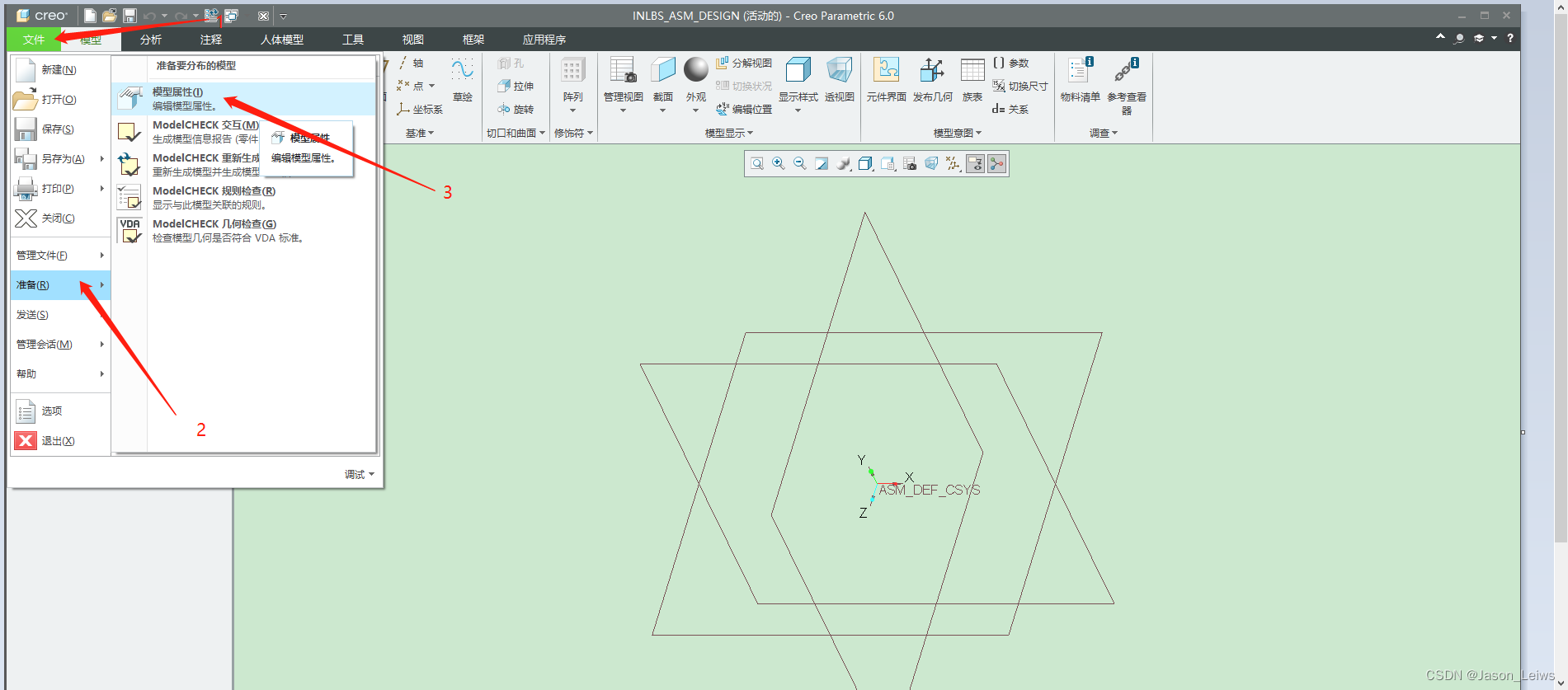

3.点击文件下拉菜单，选择准备，选择模型属性

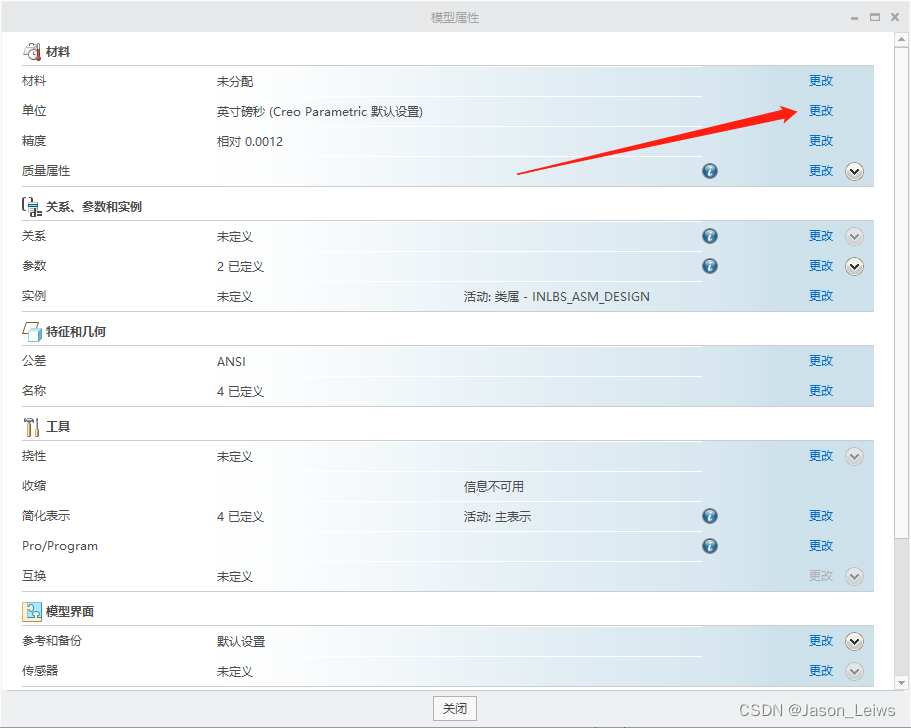

4.点击单位栏 更改

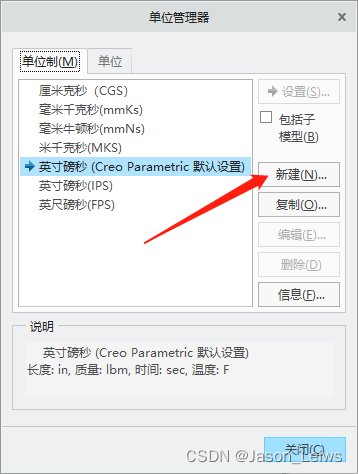

5.点击新建

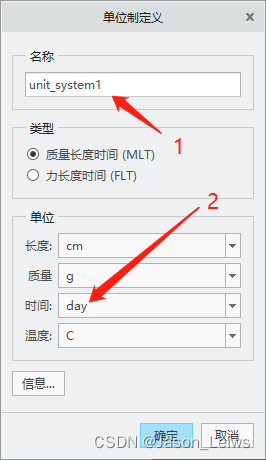

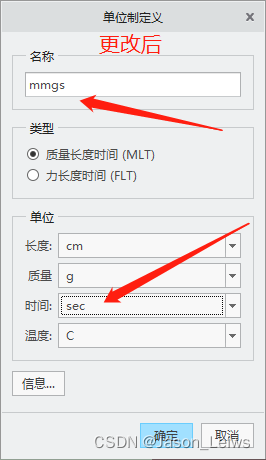

6.更改名字和时间，点击确定

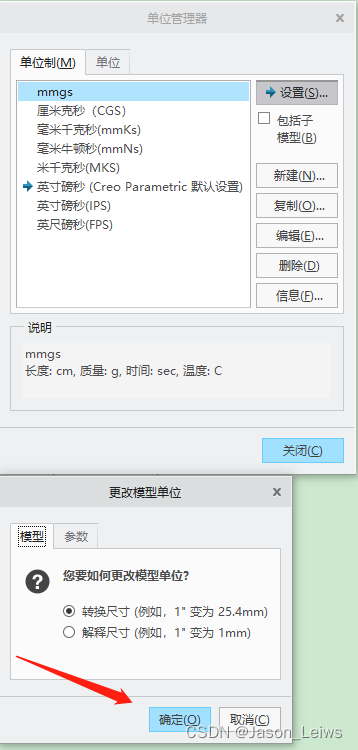

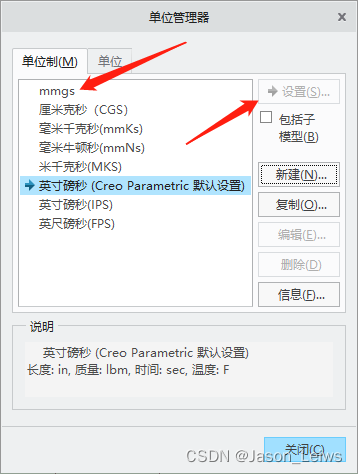

7.点击刚刚设置的新单位，并点击设置
8.点击确定并关闭

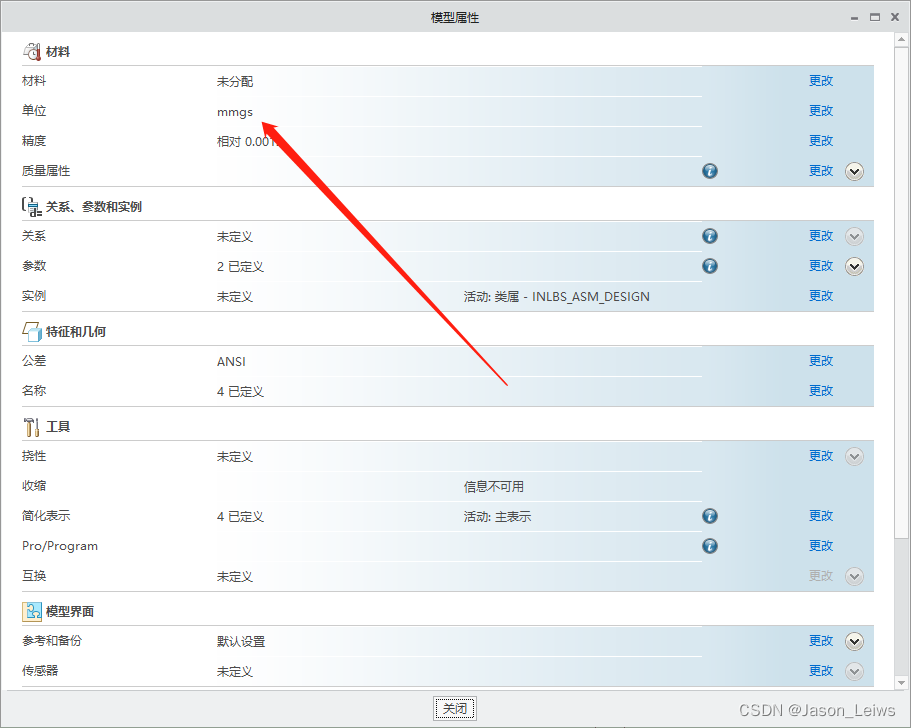

9.默认模型单位已经更改完毕

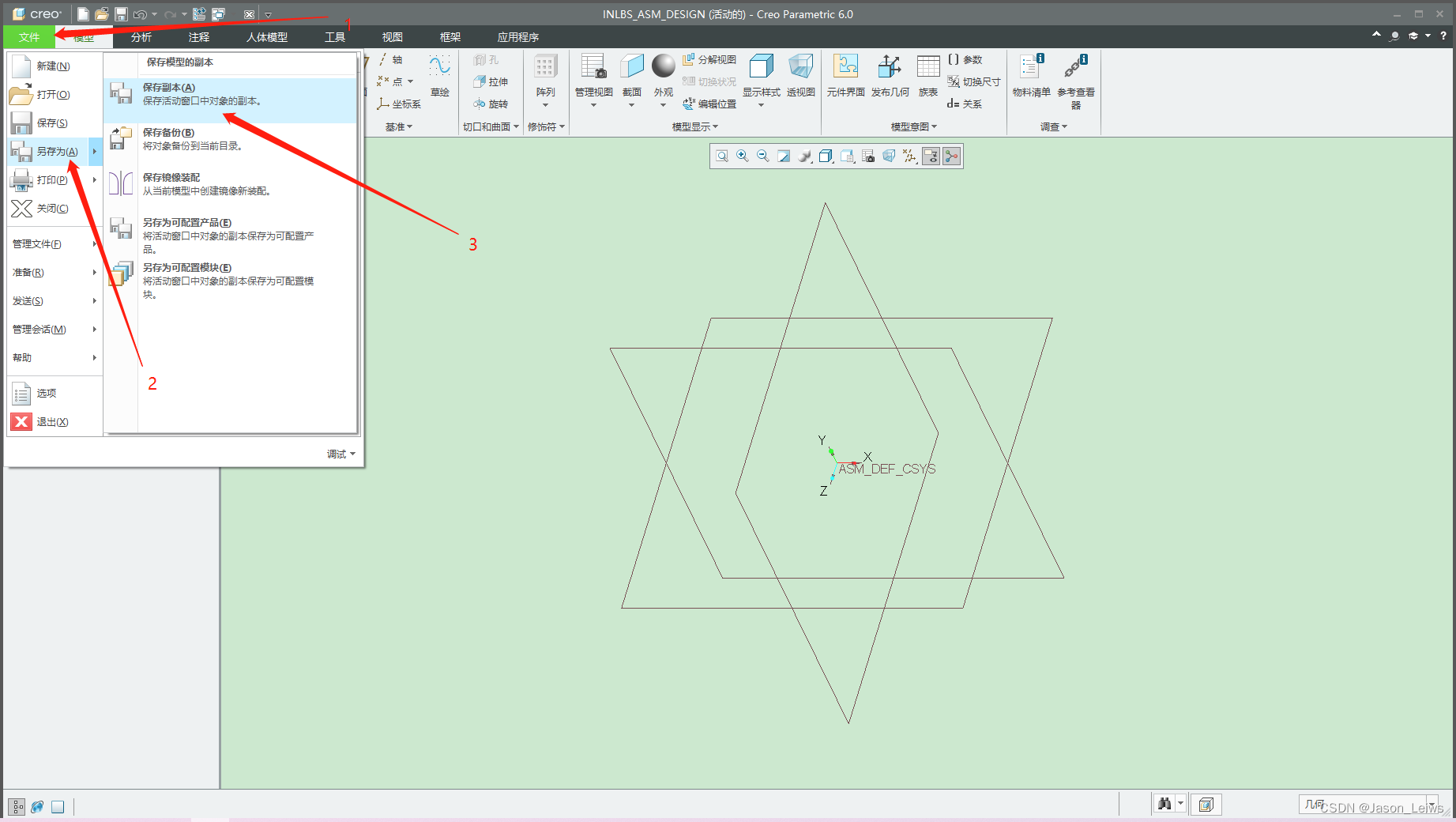

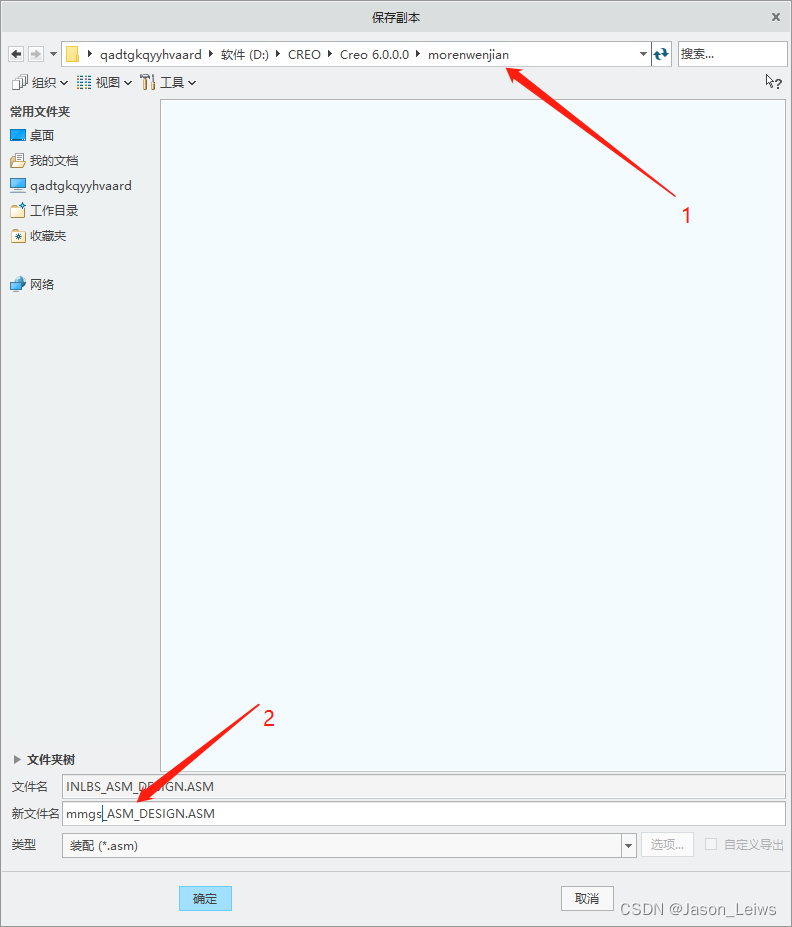

10.点击文件另存为保存副本
11.新建自定义文件夹（名字随意字母），改好文件名，方便后面调用（建议放置目录 CREO\Creo 6.0.0.0\ 目录下）
12.至此，默认装配文件设置完成。（默认零件文件设置类似。）

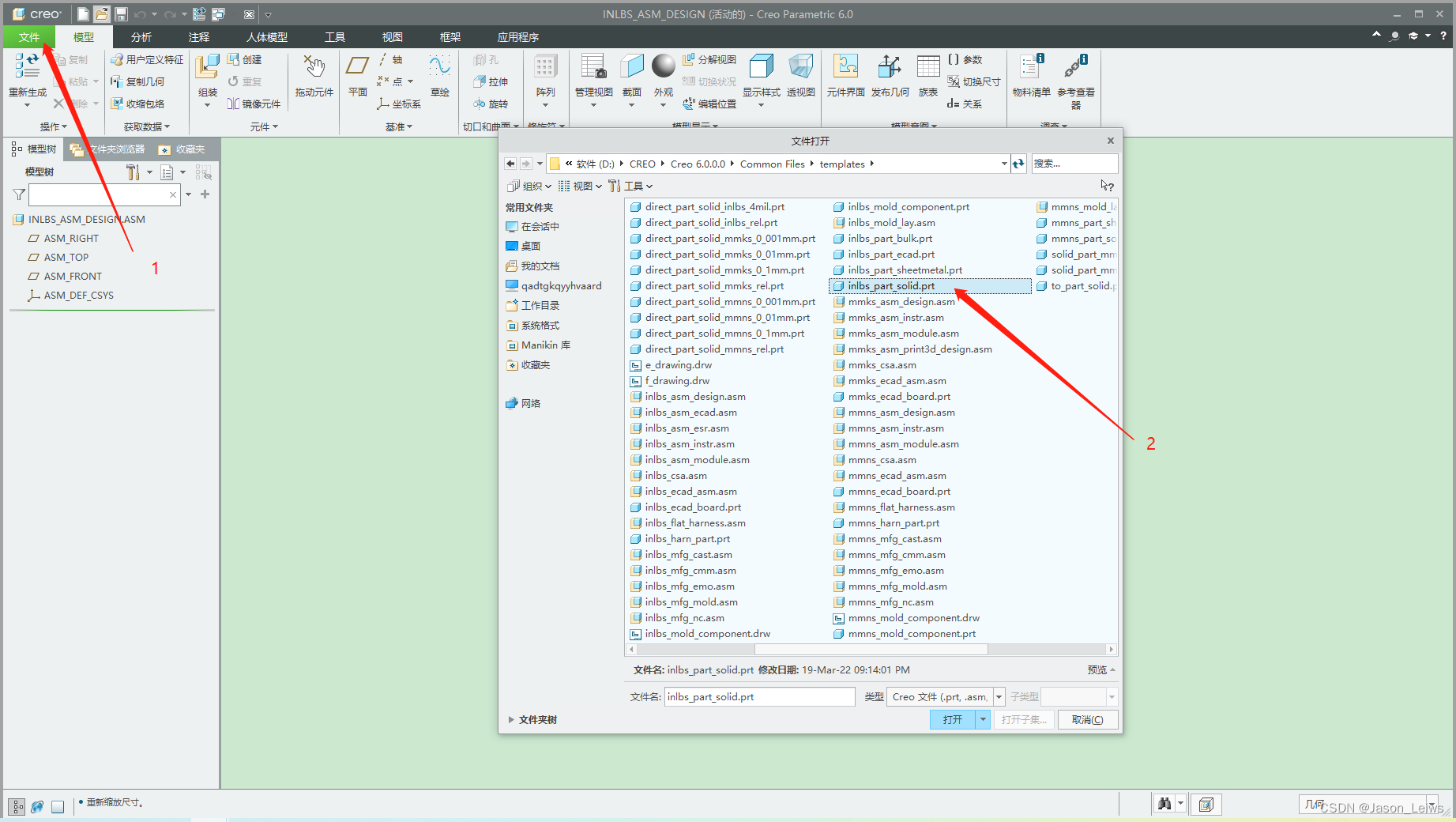

1.选择目录 CREO\Creo 6.0.0.0\Common Files\templates
2.打开系统默认装配文件 inlbs_part_solid.prt 并点击确定
3.重复 1.1.1设置默认装配文件步骤3~11即可；其他默认文件的设置类似，就不一一举例了。

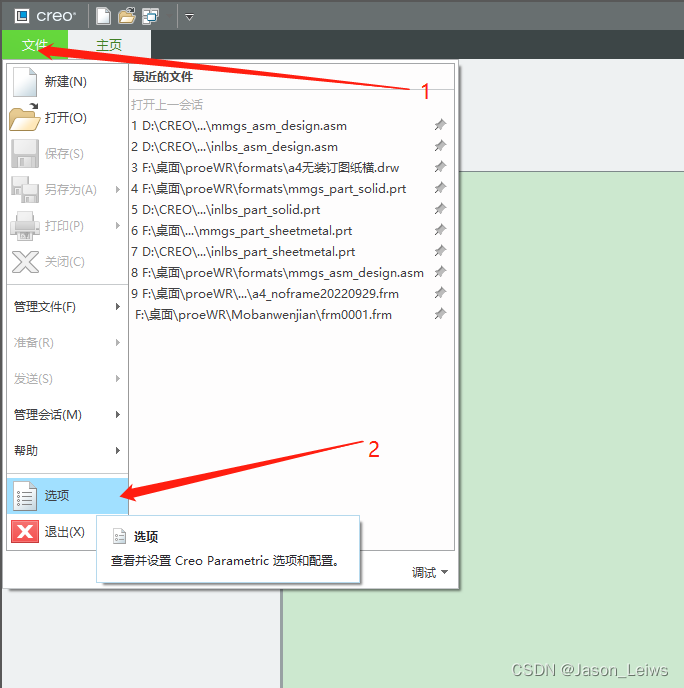

1.打开文件，选择选项打开配置文件

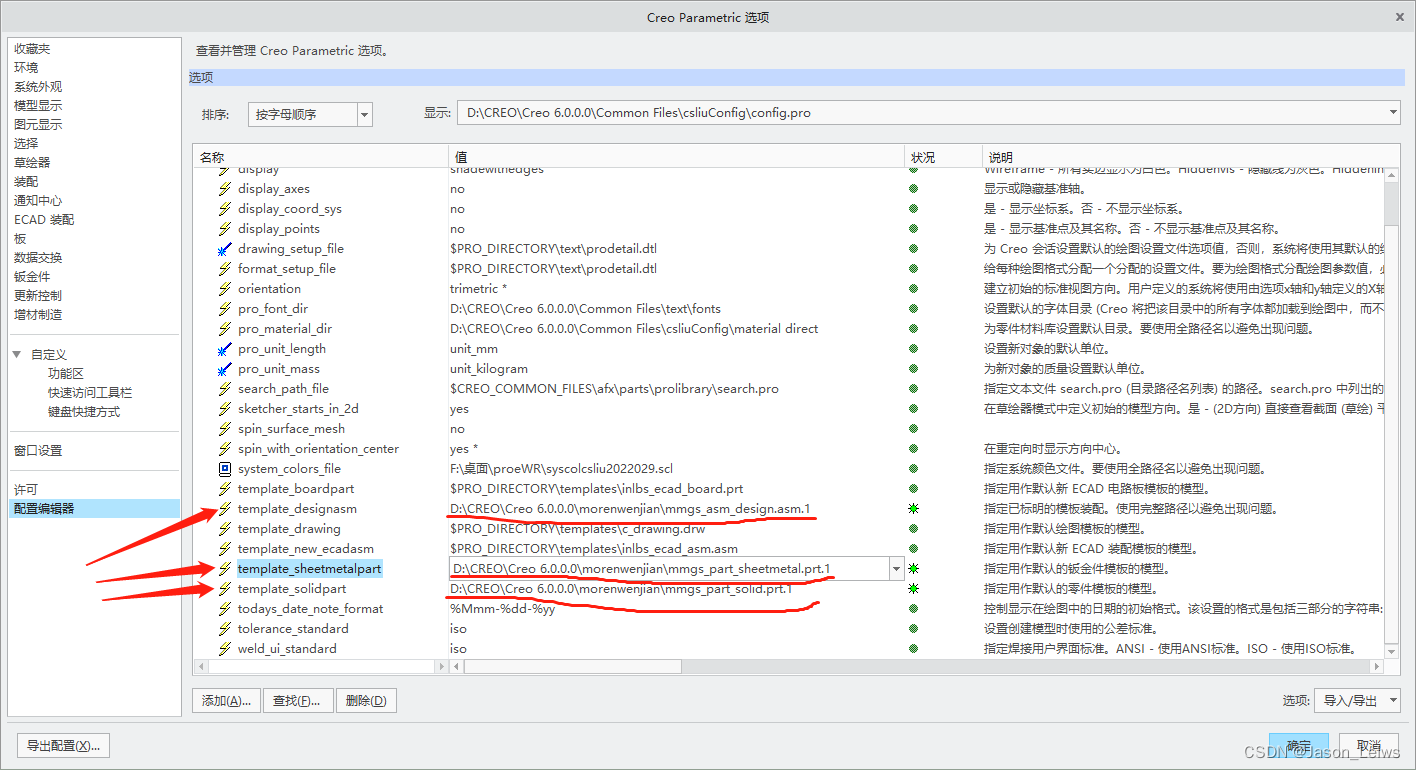

2.分别选择如下图所示两个配置进行更改到之前新建的零件目录

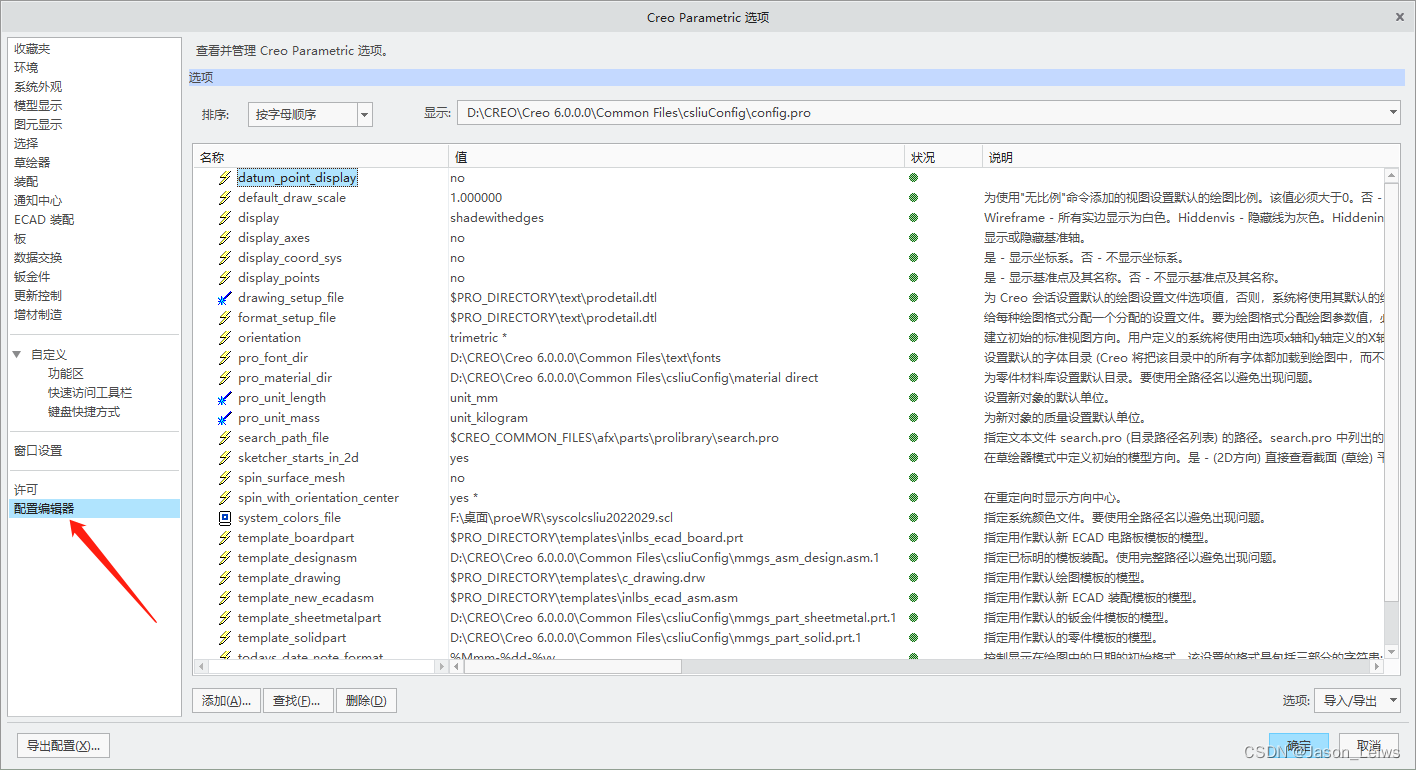

修改前

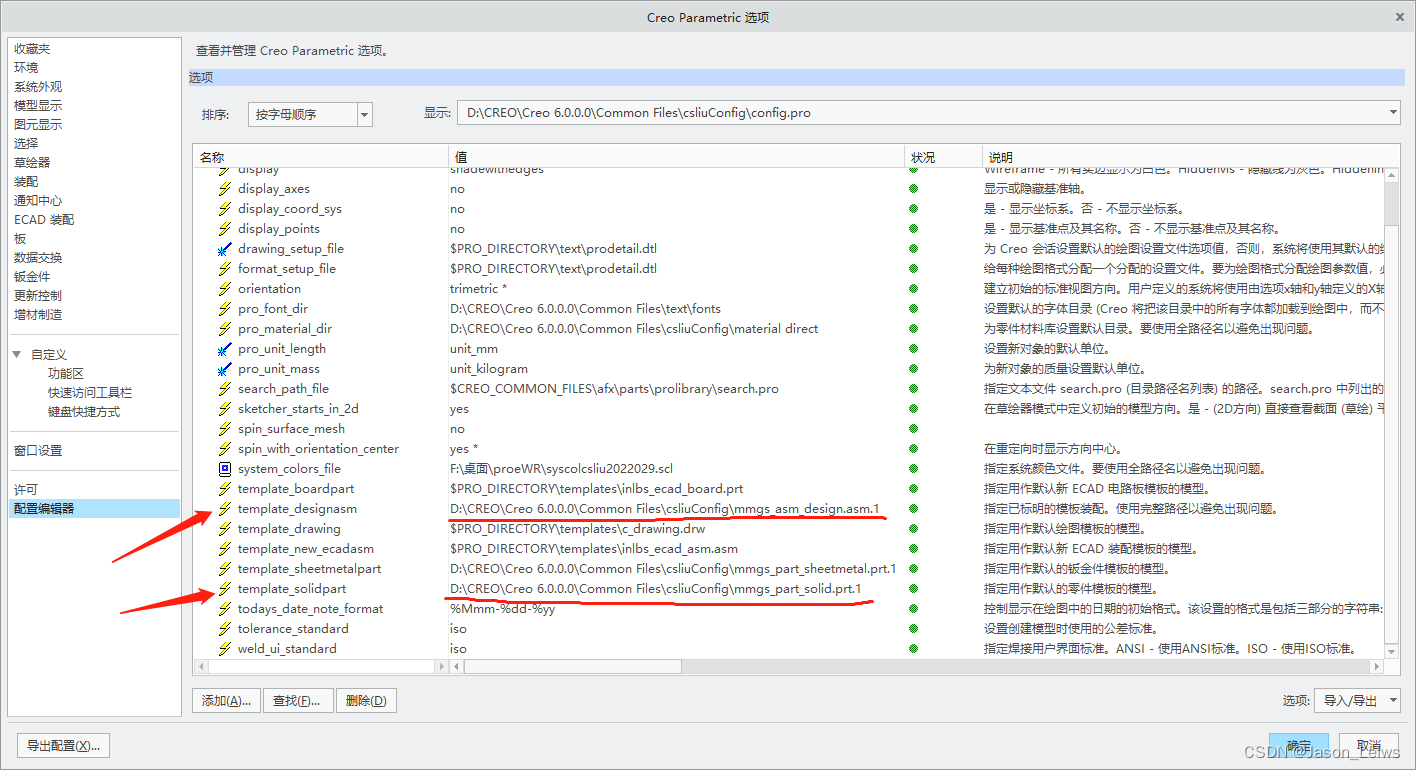

修改后
（注意：sheetmetalpart的创建方法同其他两个类似就不赘述。）

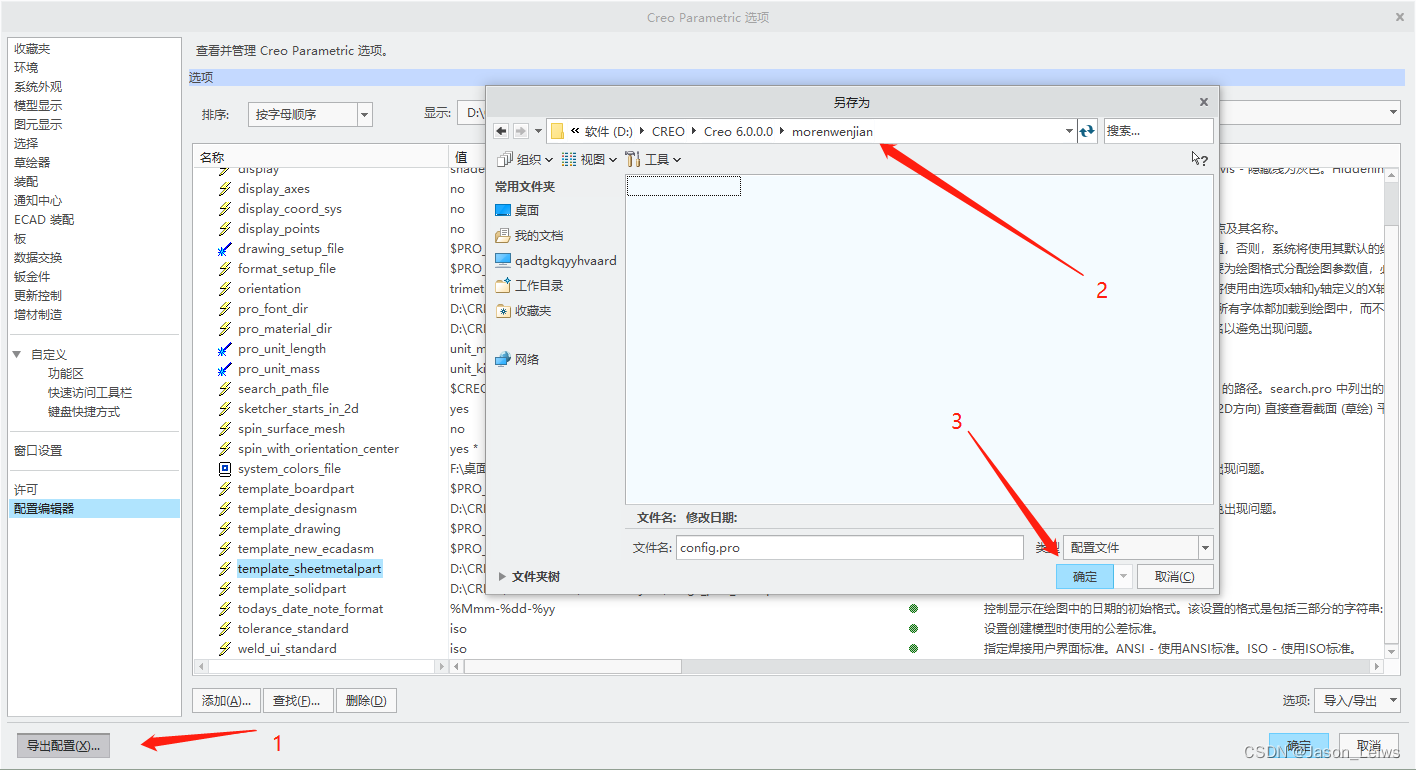

3.点击导出配置，选择之前自己创建的目录，保存并关闭软件。

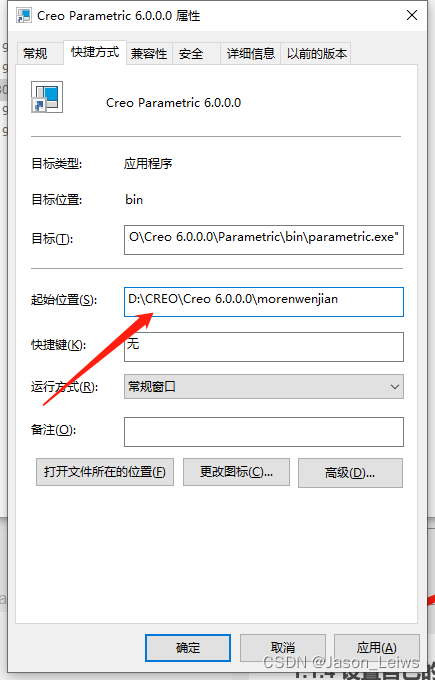

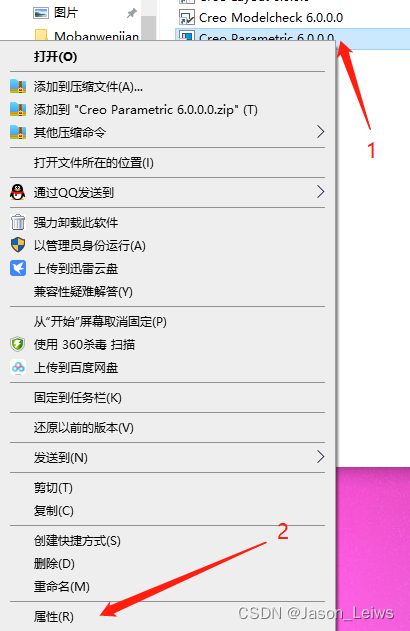

4.右键creo快捷方式打开属性，修改起始目录为自己创建的模板目录，这样每次启动都是自己配置好的设置了。

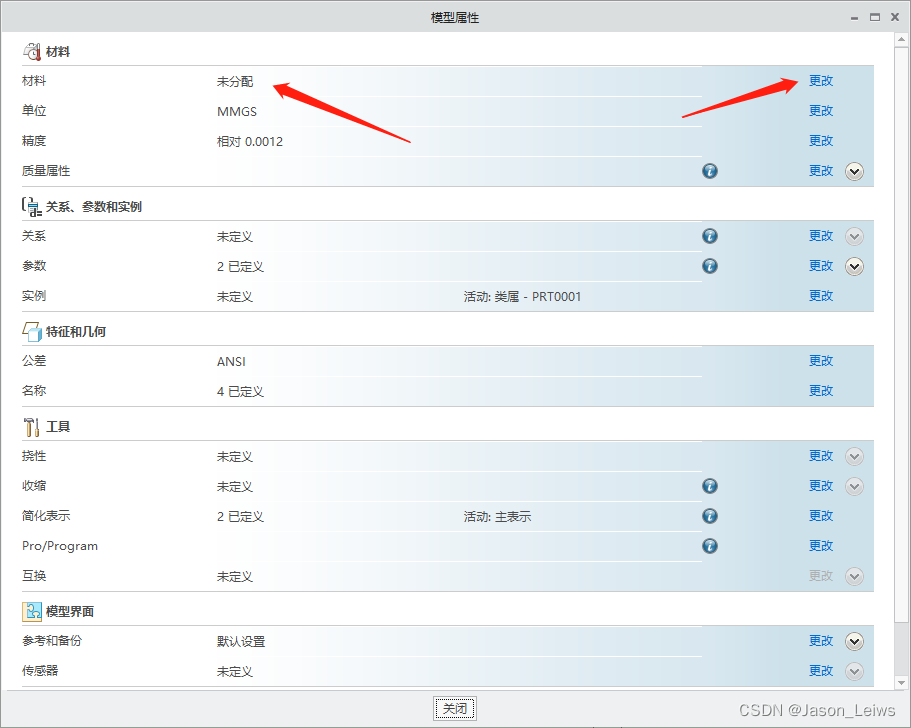

1.打开软件，创建默认零件，打开文件——准备——模型属性，修改材料一栏

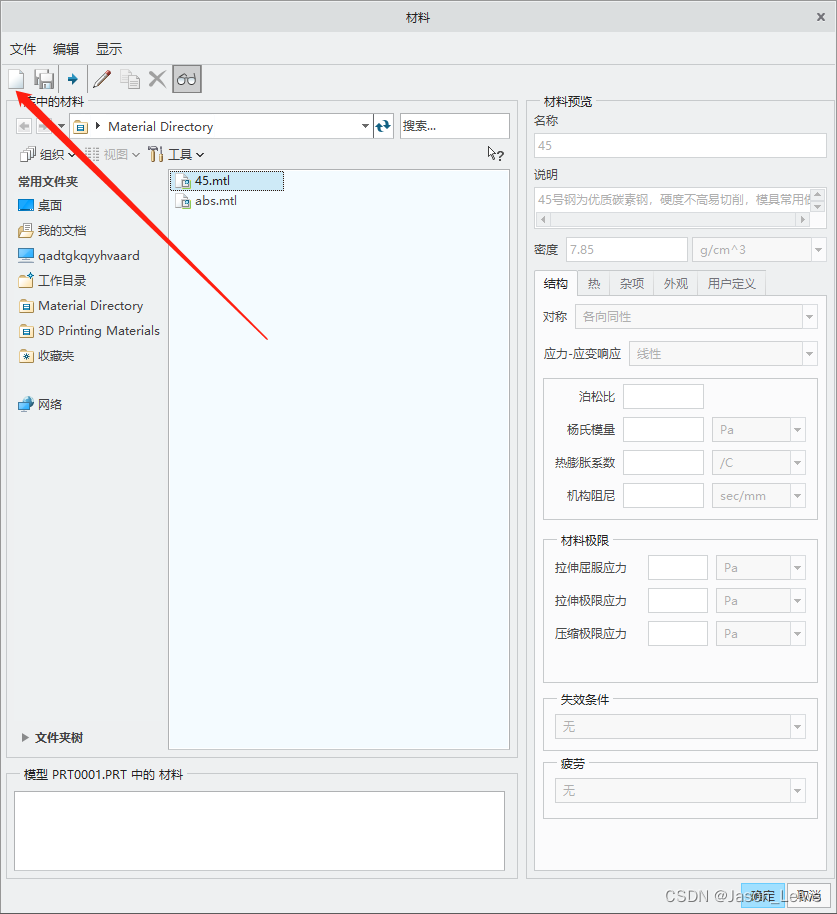

2.点击文件——新建（或者直接点击新建图标）材料

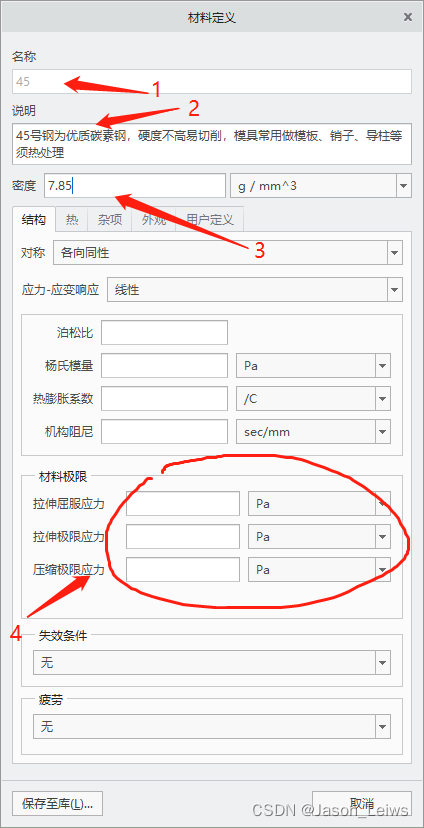

3.查阅材料参数设置相应参数（这里以45#钢为例）

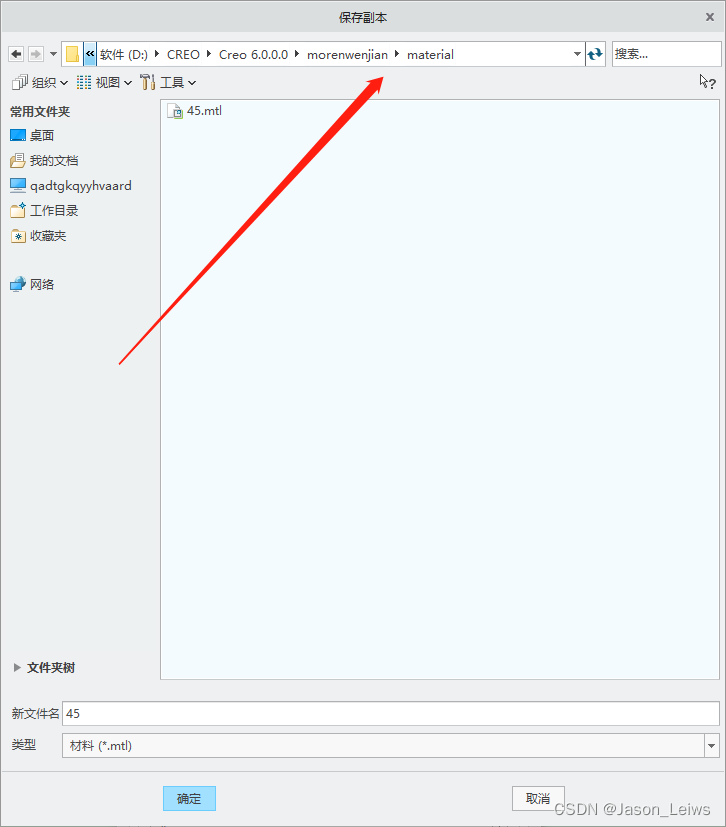

4.点击保存至库，在配置目录（morenwenjian)下新建自定义材料目录(material)
5.其他材料设置类似，至此自定义材料库设置完毕。

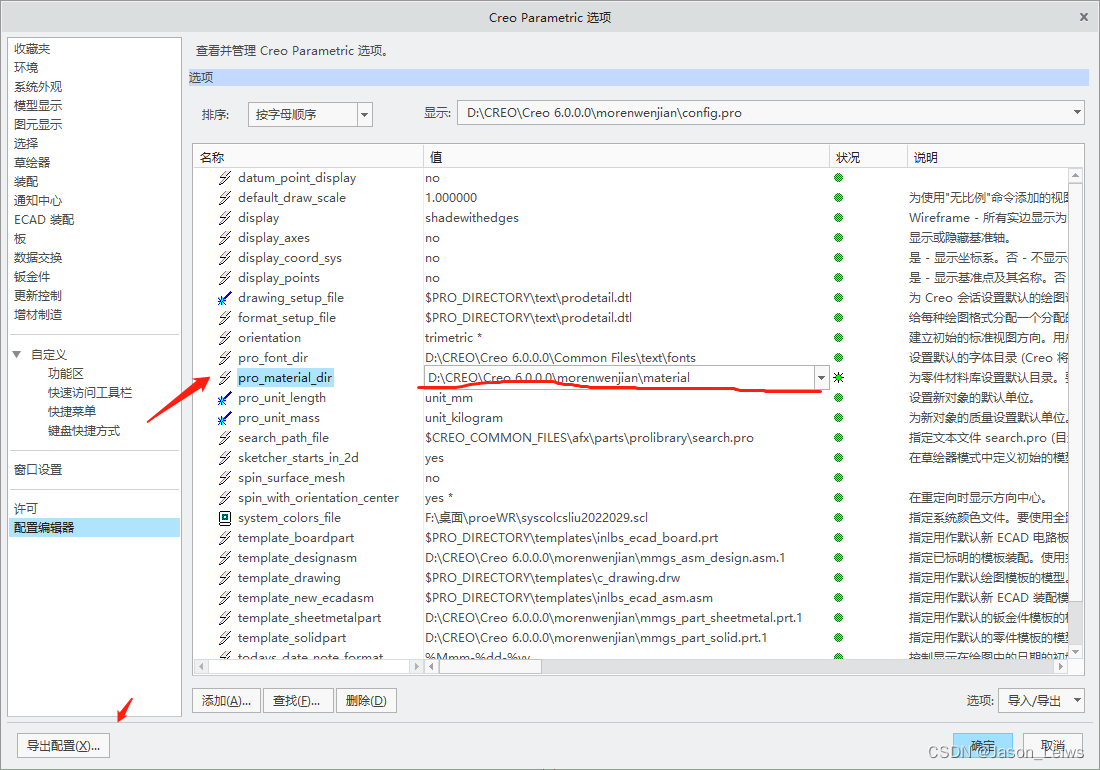

6.设置材料库的默认路径。打开许可配置文件 修改pro_material_dir 的路径为自定义材料库目录（morenwejian\material )，然后再将配置文件导出覆盖保存原来自定义目录（morenwejian)下的文件即可。

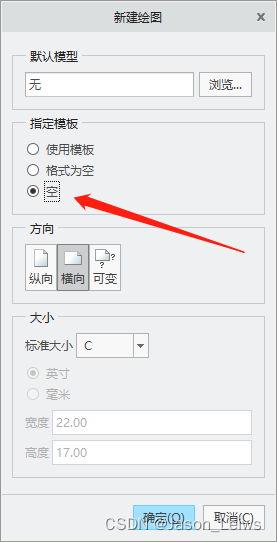

1.新建绘图，默认格式，模板为空，如图

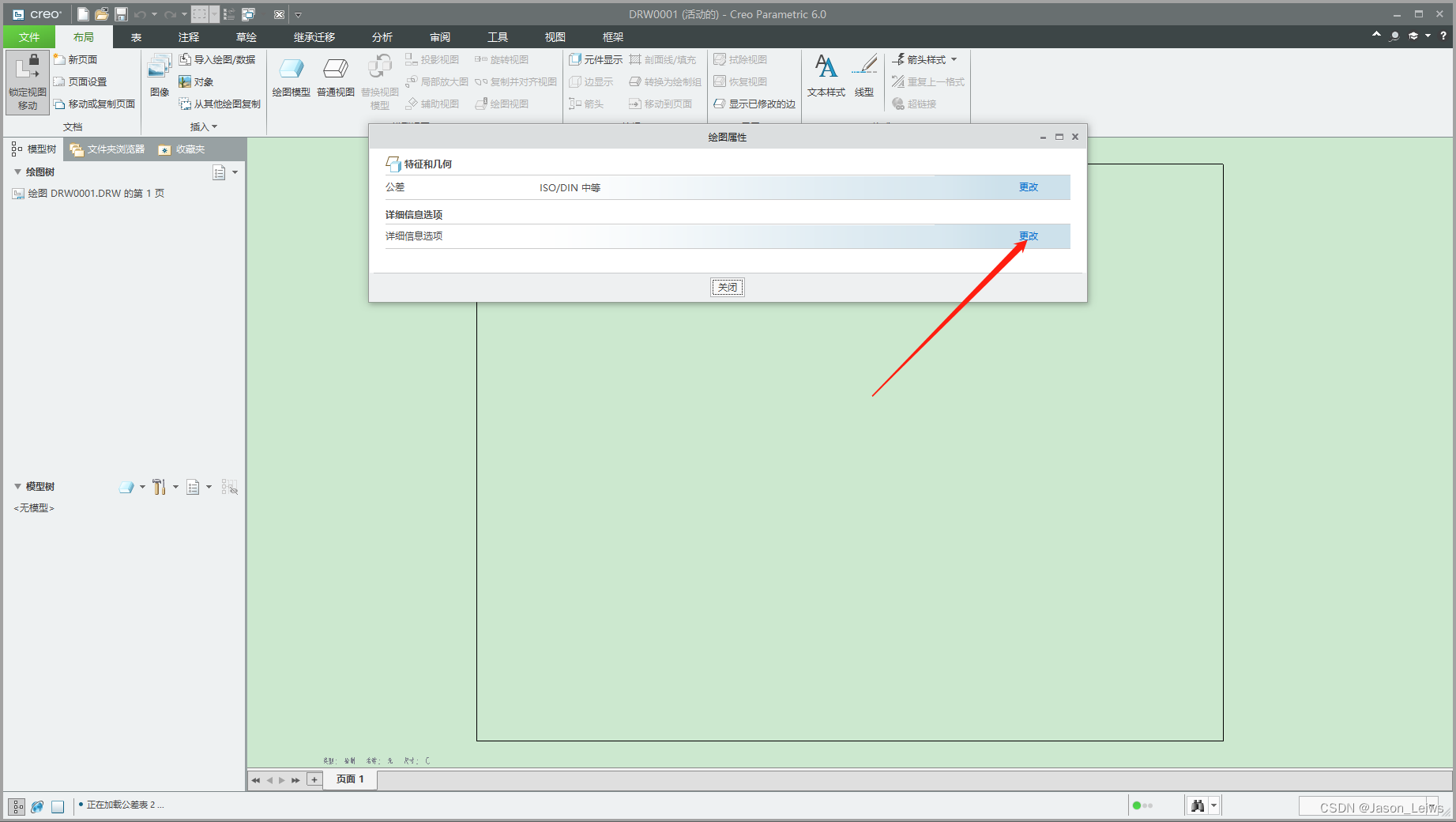

2.打开绘图属性（文件——准备——绘图属性），点击更改

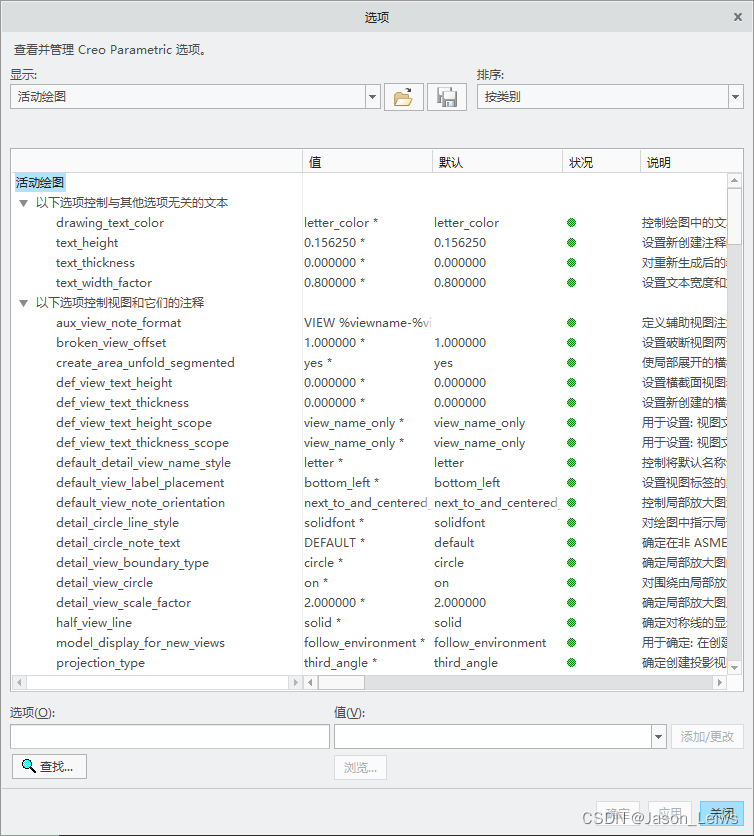

3.对绘图属性（活动绘图）文件进行一一修改，为了后面出工程图时美观与排版需要修改其属性。
4.各对应属性及修改值如下图，如果原配置文件没有的，可以进行查找添加/修改即可。
| 配置选项名 | 说明 | 默认 | 更新为 | 备注 |
|---|---|---|---|---|
| allow_3d_dimensions | 等轴测视图是否显示尺寸 | no | yes | |
| allow_style | 箭头样式 | closed | fiiled | closed（封闭实心）filled(实心)open(开放) |
| axis_line_offset | 直轴线延申默认距离 | 0.1 | 3 | |
| broken_view_offset | 破断视图两部分的偏移距离 | 1 | 5 | |
| circle_axis_offset | 设置十字叉丝轴延伸超出其关联特征的默认距离 | 0.1 | 4 | |
| crossec_arrow_length | 设置横截面切割平面的箭头长度 | 0.1875 | 6 | |
| crossec_arrow_width | 设置横截面切割平面的箭头宽度 | 0.0625 | 3.5 | |
| cutting_line | 控制切割线的显示 | std_ansi | std_gb | |
| cutting_line_segment | 以绘图单位指定非ANSI剖切线加粗部分的长度 | 0 | 10 | |
| cutting_line_segment_thickness | 设置切割线在横截面切割箭头的末端和拐角处的宽度 | 0 | 0.18 | |
| def_view_text_height | 设置横截面视图和投影局部放大图中，用于视图注解及箭头中视图名称的文本高度 | 0 | 2.5（非标） | 国标3.5 |
| def_view_text_height_thickness | 设置横截面视图和投影局部放大图中，用于视图注解及箭头中视图名称的新文本默认粗细 | 0 | 0.18（非标） | |
| default_lindim_text_orientation | 设置线性尺寸（中心引线配置除外）的默认文本方向 | horizontal | parallel_to_and_above_leader | |
| default_view_label_placement | 设置视图标签的默认位置和对齐方式 | bottom_left | top_center | |
| def_xhatch_break_around_text | 决定横截面/截面线是否围绕文本分开 | no | yes | |
| dim_leader_length | 设置尺寸线长度（超出界限时） | 0.5 | 5 | |
| draw_arrow_length | 指引线箭头长度 | 0.1875 | 3 | |
| draw_arrow_width | 指引线箭头宽度 | 0.0625 | 0.5 | |
| drawing_units | 设置所有绘图参数的单位 | inch | mm | |
| half_section_line | 确认在横截面的剖切区域设置为“一半”时显示将剖切区域与未剖切区域分开的线 | solid* | centerline | |
| lead_trail_zeros | 控制尺寸中前导零与尾随零的显示 | std_default | std_metric | |
| half_view_line | 确认对称线的显示 | solid* | symmetry_iso | |
| projection_type | 设置视图的投影方向 | third_angle* | first_angle | 国内常用第一人称视角 |
| radial_pattern_axis_circle | 设置在径向特征中 | no | yes | |
| show_total_unfold_seam | 确定全部展开横截面视图中的接缝（切割平面的边）是否显示 | yes | no | |
| sym_flip_rotated_text | 设置文本方向不旋转 | no | yes | |
| text_height | 设置新创建注释的默认文本高度 | 0.15625 | 2.5 | 国标>=3.5 |
| text_thickness | 对重新生成后的新文本，以及粗细未修改的现有文本，设置默认文本粗细 | 0 | 0.18 | |
| text_width_factor | 设置文本宽度和文本高度间的默认比值 | 0.8 | 0.7 | |
| thread_standard | 控制带有轴的螺纹孔显示 | std_ansi* | std_iso | |
| tol_display | 控制尺寸公差的显示 | no | yes | |
| tol_text_height_factor | 正负显示公差时文本高度与尺寸高度默认比例 | standard | 0.6 | |
| tol_text_width_factor | 正负显示公差时文本宽度与尺寸宽度默认比例 | standard | 0.6 | |
| view_note | 设置与视图相关的注释文本要求 | std_ansi* | std_din | |
| view_scale_format | 确认比例以小数、分数或比值显示 | decimal | ratio | colon |
| witness_line_delta | 设置尺寸界线在尺寸线箭头的延伸量 | 0.125 | 2 | |
| witness_line_delta | 设置尺寸界线在尺寸线箭头的延伸量 | 0.0625 | 1 |

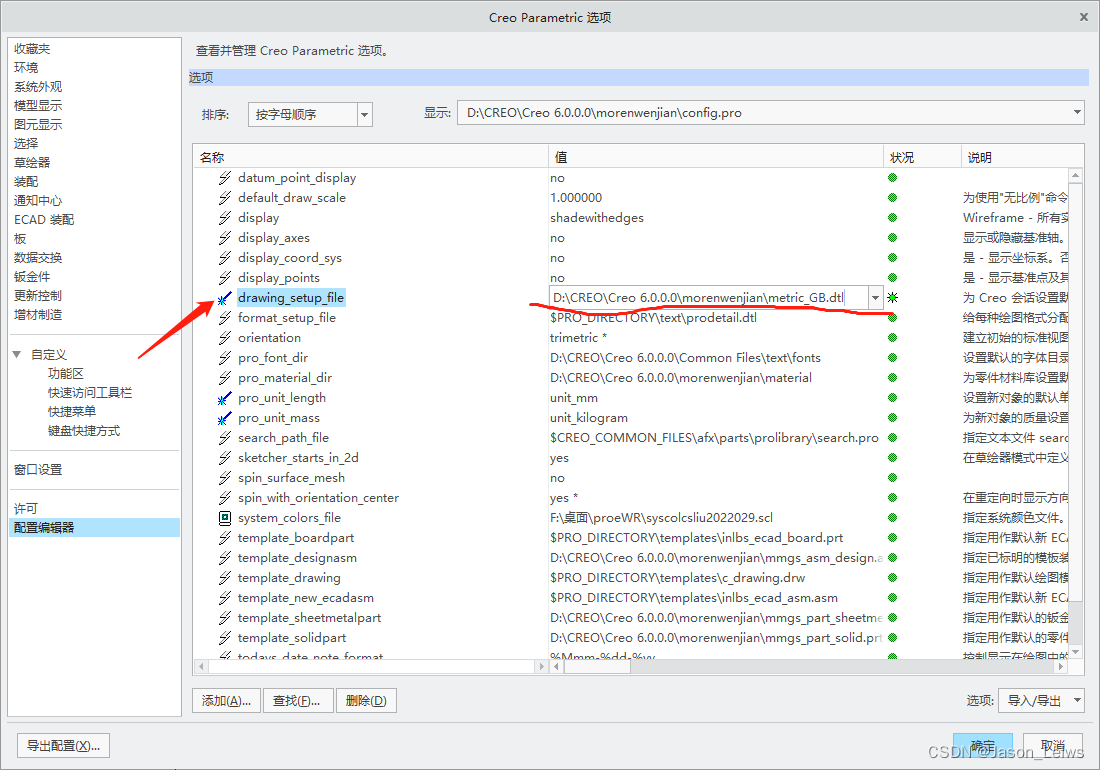

5.修改完以上参数后，修改许可配置文件的绘图调用默认目录
6.导出保存覆盖
| 配置选项名 | 说明 | 修改值 |
|---|---|---|
| drawing_setup_file | 设置工程图配置文件 | 自定义配置的目录 |
| pro_unit_length | 设置长度缺省单位为mm | unit_mm |
| default_ang_dec_places | 设置角度尺寸小数位数 | 2 |
| default_draw_scale | 设置工程图缺省绘图比例 | 1 |
| save_drawing_picture_file | 设置将图片嵌入工程图中，可以实现工程图打开实时预览 | embed |
| intf_out_layer | 设置图层方式（影响转CAD） | part_layer |
| allow_anatomic_features | 设置自动再生成特征 | yes |
| rename_drawings_with_object | 设置保存副本时自动复制与零件或组件相关的工程图 | both |
| use_8_plotter_pens | 设置8笔，影响打印 | yes |
| mass_property_calculate | 设置质量自动计算 | automatic |
| tolerance_standard | 设置公差标准为ISO | iso |

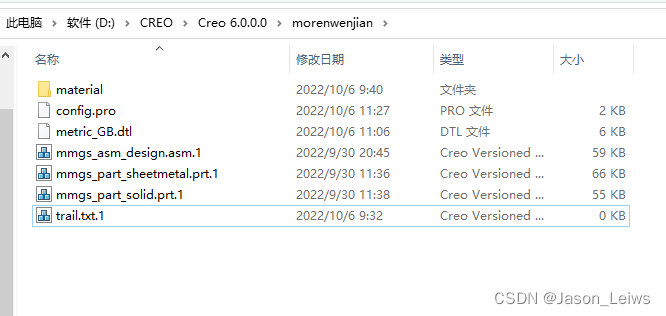

1.完成后，自定义目录下应该有以下些文件
