Creo/Proe软件发展历程与功能介绍

在当下的工业领域,特别是工业设计产业中,Creo(proe)是工业设计师(产品设计师)、产品结构设计师必须掌握的设计软件和技能。特别是产品结构设计师,作为一门入行门槛相对低(大多数公司没有绝对的学历限制),可以长期从事,薪资高(工作2-3年以上,月薪20000-25000),是很多工厂从业者,低学历的小伙伴,小白跨行的首选职业。


1、Creo软件起源Creo软件,俗称Proe。Creo软件在工业设计建模中的核心理念是由顶至下的建模理念和思想,极大的方便了产品开发中部门的协同工作效率,很快成为市场主流。目前在中国国内,工业产品设计中,特别是产品结构设计中,是绝对的主流软件。

Creo软件的名称,在行业中大概经历了如下的历程:

Proe2001-proe野火版本-Creo版本,三个主要阶段,具体如下。


图 Proe软件图标

美国参数技术公司(PTC公司)1985年成立,开始参数化建模软件的研究,公司总部位于美国马萨诸塞州。1988年发布 Pro/ENGINEER(简称proe),市场上第一个参数化、基于关联特征的实体建模软件,上市即引起机械CAD/CAM/CAE界的极大震动。提出的“全参数化三维建模”思想,改变了过去CAD软件没有尺寸参数驱动的历史,更加符合设计人员的构思习惯。如今的三维CAD软件无不采用基于特征、全尺寸约束、全数据相关、尺寸驱动设计的参数化特征建模思想。

但是Pro/ENGINEER开始在UNIX微机工作站操作系统开发的,随着Windows的出现以及发展利好(也由此部分人出走开发了SolidWorks)才从Windows平台发展移植过来的,后来到proe 2000才出了for Windows版本,目前也有部分设计公司的老工程师使用着Proe 2001版本。也是因为上面的移植缘故,proe与市面上一开始就基于Windows开发的SolidWorks、UG NX、Inventor、Solid Edge等产品,操作上面更加繁琐,不容易上手,界面是瀑布式菜单。


图 proe野火版 4.0扫描-伸出项操作逻辑和步骤

基于PTC公司在收购整合Pro/Engineer的参数化技术、CoCreate的直接建模技术和ProductView的三维可视化技术的情况下,于2010年10月29日,宣布推出Windows风格化的Creo套件(其中建模软件全称叫Creo Parametric)。

相比于之前最后的Proe 野火版5.0 M280(也叫creo elements/pro5.0),Creo具备互操作性、开放、易用三大特点。比如在Proe版本中螺旋扫描命令往往要细分成伸出项、薄板伸出项、切口、薄板切口、曲面、曲面修剪、薄曲面切除,先选择以上的合适的选项,然后再根据弹出的瀑布式菜单一步步操作,一旦选错就只能取消,重新操作。但是在Creo版本的,只需要点击螺旋扫描命令,即功能区可转换到详细的螺旋扫描命令操作界面,想要的效果可以根据需求随时点击图标转换。


图 proe野火版 5.0螺旋扫描-伸出项操作逻辑和步骤


图 Creo 9.0螺旋扫描操作截面

总的来说Creo是proe的升级版本,操作界面更加直观,容易上手,但是操作逻辑,建模思路是一致的,这也就是我们课程里面提倡的两者均可均要熟悉掌握,可以通过映射键将Proe/Creo进行统一操作,界面差异可以忽略不计。也得益于proe的发展历史,现在的Creo版本在众多的三维建模软件中,Proe/Creo的安装包大小、电脑配置要求是最低的。


图 Proe、Creo设置一致的映射键


图 Proe、Creo发展史一览图

2、Creo在设计中的应用PTC Creo 作为一款在业界享有较高声誉的全方位产品设计软件,它广泛应用于汽车、航 天航空、电子、模具、玩具、工业设计和机械制造等领域。尤其Creo是一个覆盖概念设计、二维设计、三维设计、直接建模等领域的共享数据以及审阅设计方案,功能涵盖了整个产品的开发领域,是目前工程设计、产品设计(外观)、产品结构设计中广泛应用的软件之一。


图 Creo参数化族表生成系列化螺栓

由于Creo强大的参数化技术,结合自顶向下Top-Down的骨架建模思路,被广泛运用于产品设计、研发设计中,可以只需修改几步即可完成产品模型的变更的目的。


图 工程机械广泛应用Creo骨架建模功能

3、Creo的功能模块Creo设计软件包主要包括Parametric、Direct、Simulate、Illustrate、Schematics、View MCAD 、ViewECAD、Sketch、Layout和OptionsModeler等应用程序。Creo具有很好的互操作性,用户可以根据需要在其各应用程序之间无缝切换。

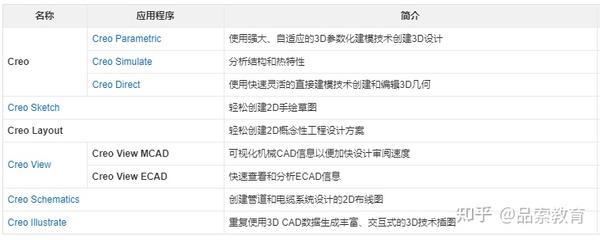

图 Creo套件包含的详细软件

Creo Parametric除了可以建模设计之外,实际上还可以方便的进行制作焊接设计,缆、管道设计,模具设计,ECAD协作,线束制造,机构运动模拟、动画制作,也可以进行ANSYS Simulation结构强度仿真、Flow Analysis流体动力学仿真,工程计算,渲染等等。

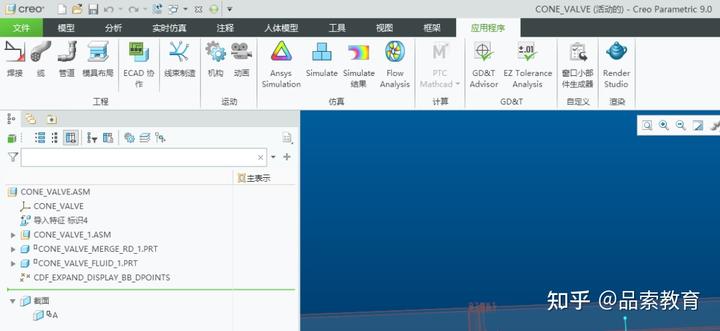

图 Creo Parametric 9.0内嵌的多种插件/功能

4、Creo软件适用的工作岗位Creo凭借强大有特色的功能,在产品结构设计领域占据了绝对的市场,在相关企业中,可以担任产品结构设计工程师(结构工程师)、机械设计工程师、研发工程师、逆向数模师,凡是有需要三维建模设计的地方,总有Creo大展身手的地方。

在实际工作中,通过Creo可以进行产品的外观建模,产品结构设计,产品爆炸图,产品加工制图、产品结构干涉检测、产品结构的虚拟仿真等具体工作的应用。

即使是创客教育方面,你也可以自己独立的设计产品,或者教你的孩子做设计参加比赛,获得证书、注册专利。


图 大学生设计产品获得大奖并注册专利

5、Creo软件案例展示Creo软件作为工业设计中的主流软件,是所有工业设计师,产品设计师,产品结构设计师都必须掌握的基本技能。下面分享展示深圳十佳工业设计公司:深圳品索工业设计为客户设计并量产销售的产品的部分Creo软件的模型截图。




Creo设计的宠物喂食器产品三维模型

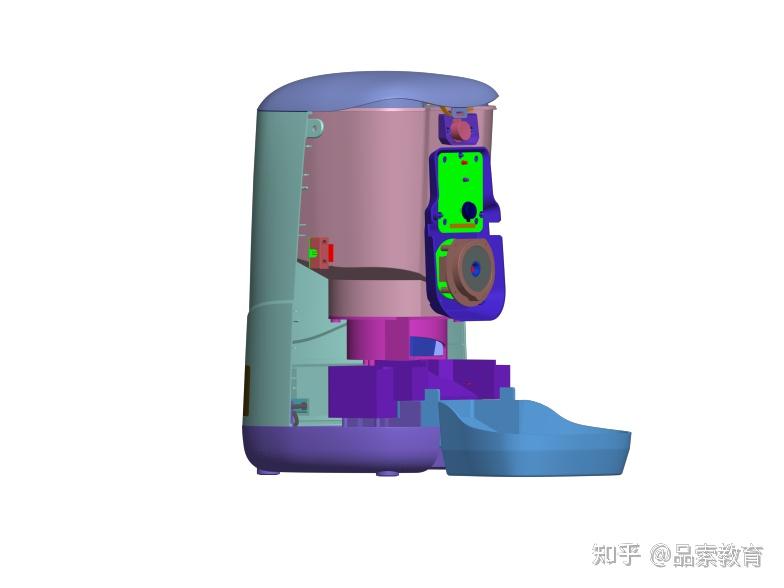

Creo设计的宠物喂食器产品结构设计模型


Creo设计的宠物喂食器产品结构爆炸图


产品结构爆炸图,工业\结构设计师必备技能!【点击图片,了解产品结构爆炸图】


Creo设计的宠物喂食器产品爆炸图的keyshot渲染效果图

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
