PTC Creo Layout概念设计详解

PTC Creo Layout 是一款易于使用的 2D CAD 应用程序，允许产品设计团队在 2D 中创建详细的概念，添加尺寸和注释等信息。

Creo Layout是PTC发布的Creo系列之一，作为独立应用程序使用，Creo Layout与其他 Creo Parametric 模块以及大部分其他设计应用程序都兼容。

Creo Layout其实使用很简单，就是一个2D设计工具，可以帮助我们快速试验和开发新的2D项目和想法，而且不必再将2D概念在3D应用程序中重新创建。可以直接将Creo Layout布局文件作为开发3D设计的基础，使用以下方法将布局放置到 3D 设计中：

• 将布局作为布局特征插入到 Creo Parametric 零件或装配中。

• 通过元件放置在 Creo Parametric 装配中将布局作为零件组装。

• 将布局导出到其他 3D 设计应用程序中。

产品开发团队需要不断简化其概念设计和详细设计流程，以减少开发时间和成本。然而，许多概念工程师在一个 2D CAD 工具中创建详细的 2D 概念，然后切换到单独的 3D CAD 系统或将 2D 设计交给同事来创建 3D 模型。在 3D 中重新创建 2D 数据会浪费时间，并且在从一个系统转移到另一个系统时可能会引入错误。Creo Layout 是一款独立的 2D CAD 应用程序，它使您能够在设计过程中充分利用 2D 和 3D 世界的优点，从而解决了这一问题。您可以快速创建详细的 2D 设计概念，添加尺寸、注释等详细信息，然后使用Creo Parametric在 3D 设计中利用 2D 数据。您的设计数据在应用程序之间无缝移动，并且设计意图得到完全保留。

PTC Creo Layout 的功能和优点：

PTC Creo Layout 创建 2D 产品以在 PTC Creo Parametric 中构建 3D 模型；
使用一套用于创建、编辑和操作 2D 几何的全功能工具收集产品设计信息；
通过创建受约束、部分受约束或根本不受约束的 2D 产品，获得灵活性和迭代设计方法。将较大的设计拆分为较小的部分，单独处理一个部分或在整个设计的上下文中处理一个部分，从而实现并行设计，通过实现新产品的并行设计与工程处理，加快上市时间并鼓励创新。
通过消除以 3D 方式解释和重新创建 2D 产品的需要，能够避免错误和延迟；
充分利用现有 2D 数据，例如 DWG、DXF 和 IGES 文件，以及使用Creo Parametric 软件创建的 3D 模型截面。通过重复使用现有 2D 和 3D 设计数据缩短设计时间。
通过新产品的并行设计和构建，加快上市时间并推动创新；
有效利用二维图纸进行结构和组件的后续设计；
使用更新控制管理从 2D 设计到 3D 模型的变更传播。

Creo Layout常用功能和操作流程：

• 创建 2D 几何或从 Creo Parametric 或其他应用程序中导入 2D 数据或截面。

• 添加要追踪的图像。

• 修改几何。

• 添加表格、尺寸、注解和符号。

• 应用标记系统组织数据、模拟产品设计或者过滤信息。

• 分割成子布局以改善设计组织。

• 标记要在最终设计中使用的元素。

• 布局完成后，便可在 Creo Parametric 零件、装配或其他3D应用程序中使用该2D概念。

• 继续进行 3D 设计开发和细节化，使用更新控件管理从 2D 设计到 3D 模型的更改传播。

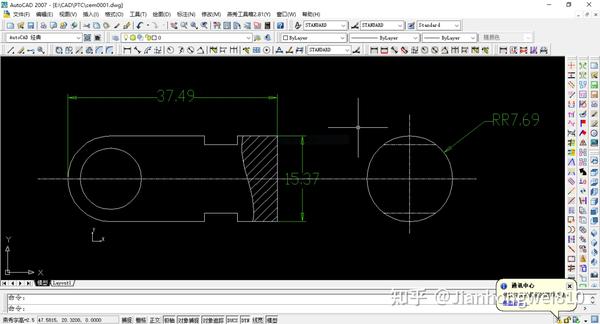

Creo Layout其实使用很简单，就是一个2D设计工具，和AUTOCAD是一样的作用，可以帮助我们快速表达2D设计想法，并且图纸可以直接用于3D参数化建模。

Creo Layout通过标记为公共的图元实现2D和3D的数据共享，Creo Parametric导入Creo Layout布局文件后，可见并能关联更新，从而实现2D设计数据对3D设计的驱动，让前期的设计实验和想法最终落实到三维设计中。

PTC这个二维制图比CAD良心，重点是它支持拖拽，尺寸驱动。

Creo Layout 是Creo众多新增应用之一，是一种易于使用的 2D CAD 应用程序，以 2D 形式创建详细的概念设计，包括尺寸和注释等信息，然后使用 2D 数据轻松地生成详细的 3D 模型。解决了以往Autocad同ProE结合使用无关联更新的问题。

PTC Creo适合常用模块，

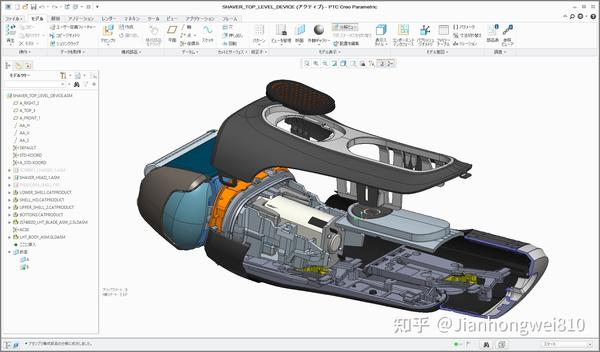

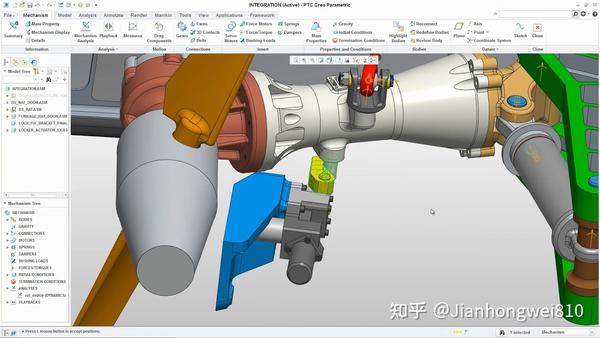

Creo Parametric（Elements/Pro，以前称为 Pro/ENGINEER）是个参数化程序

Creo Direct (Elements/Direct，以前称为 CoCreate)是一个直接建模程序

Creo Sketch，Creo Layout二维制图程序，同AutoCAD，且Creo Sketch是免费的。

MathCAD是个工程计算程序。

这是个集成的参数化 3D CAD、CAID、CAM 和 CAE 解决方案可灵活伸缩套件。

3D 设计扩展包

Creo Flexible Modeling Extension

Creo Advanced Assembly Extension

Creo ECAD-MCAD Collaboration Extension

Creo Expert Framework Extension

Creo Manikin Extension

Creo Piping and Cabling Extension

3D CAID 扩展包

Creo Interactive Surface Design Extension

Creo Advanced Rendering Extension

Creo Reverse Engineering Extension

CAE扩展包与CAM 扩展包

Creo Progressive Die Extension

Creo Expert Moldbase Extension

Creo NC Sheetmetal Extension

Creo Prismatic and Multi-Surface Milling Extension

Creo Production Machining Extension

Creo Complete Machining Extension

Creo Complete Mold Design Extension

Creo Computer-Aided Verification Extension

Creo Tool Design Extension

多 CAD 数据交换和其他产品

Creo Rights Management Extension

Creo Distributed Batch

Creo Interface for CATIA II

Creo Interface for CATIA V

Creo Interface for JT

Creo Legacy Data Migration Extension

Creo Toolkit

GRANITE Interoperability Kernel

Creo Interface for CADDS 5 with ATB

Creo Interface for NX

PROE感觉用起来还是不方便，还是比较繁琐，相当的麻烦，等PTC把这些功能整合到一个软件上。
