Cadence Allegro导网表错误修复指南

在Allegro导入网表的时候，有时候会出现这样一个错误问题，如下:

------ Oversights/Warnings/Errors ------

#1 ERROR(SPMHNI-235): Error detected saving design.

ERROR(SPMHNI-234): Cannot write drawing, ‘#Taaaads20028.tmp’ out to the directory: ‘VOIDs are not allowed in the parent SHAPE.’.

#2 Run stopped because errors were detected

其中，’#Taaaads20028.SAV’不一定就是这个文件名字，也可能是其他的（貌似是随机产生的名字）。

碰到这个问题如何解决呢？可以尝试如下过程进行解决：

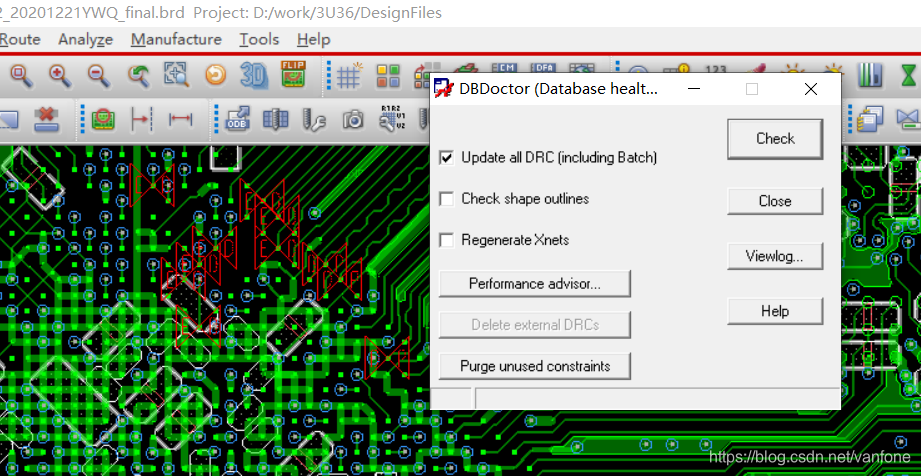

   在导入网表之前，在Allegro中先进行Database Check操作，

   勾上Update all DRC，然后Check（第一次Check时可能会弹出Log窗口显示一些错误，不用理会，第二次Check就没有了），完成后Close。


   这种错误容易出现在多人设计的过程中或者更换了工具环境等原因，在其他人的软件中操作没有问题，但是由于软件设置、操作等的不同，到了自己的软件中可能就会出现问题，所以需要更新一下。
