SolidWorks难题攻略与小窍门汇总

  • 疑难杂症
  • SolidWorks2020每次新建零件图时提示默认模板无效的解决办法 Solidworks2020中零件图的材质无法正常显示的问题(只有在选中零件时材质才能正常显示) Solid Works 2020打开后显示无法获得下列许可SOLIDWORKS Standard 无法连接到服务器(-15,10,10061)的解决办法 Solidworks零件图存放位置更改后装配图识别不出来的解决办法 各种设置的打开方式 自动正视于 草图中的转折线的打开方式
  • 小技巧
  • 工程图 修改标注字体 单独修改一个标注的字体 修改所有标注的字体 修改注释字体 如何添加材料明细表 材料明细表怎么调整顺序从下往上显示 材料明细表太长怎么变为两栏显示或多栏显示 材料明细表如何增加一列 添加中心线和中心符号线的办法


疑难杂症

SolidWorks2020每次新建零件图时提示默认模板无效的解决办法

在这里插入图片描述

这个问题出现的原因是因为SolidWorks2020找不到模板,因此在新建的时候会使用一个空模板来新建零件图,而我们可以将默认模板的设置修改为自己需要的设置,这样在每次新建零件图时,用我们自己设置的模板打开,就能使用我们之前设置过的规则。下面记录一下修改的办法:

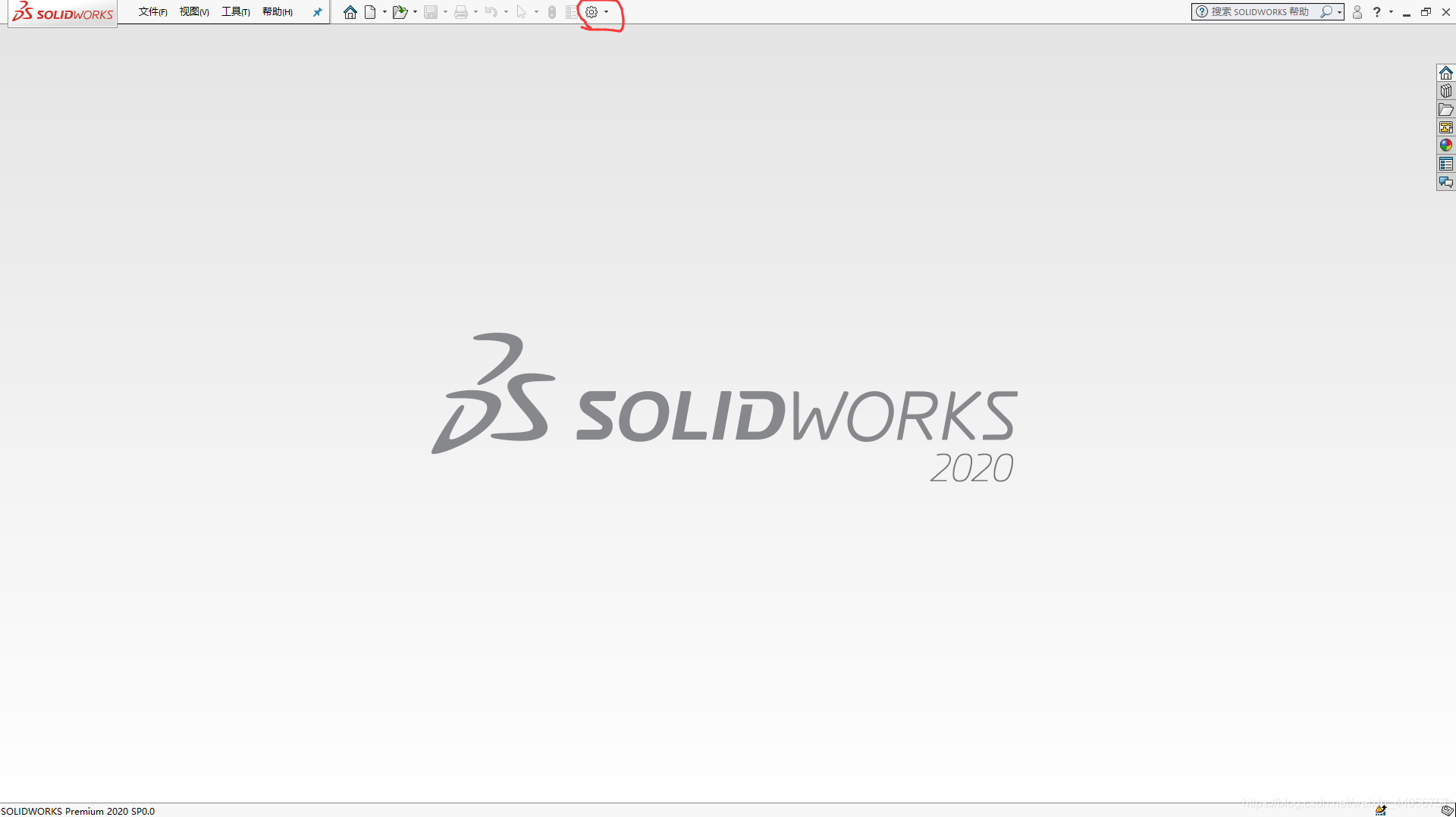

  1. 点击下图所示的设置按钮:

在这里插入图片描述

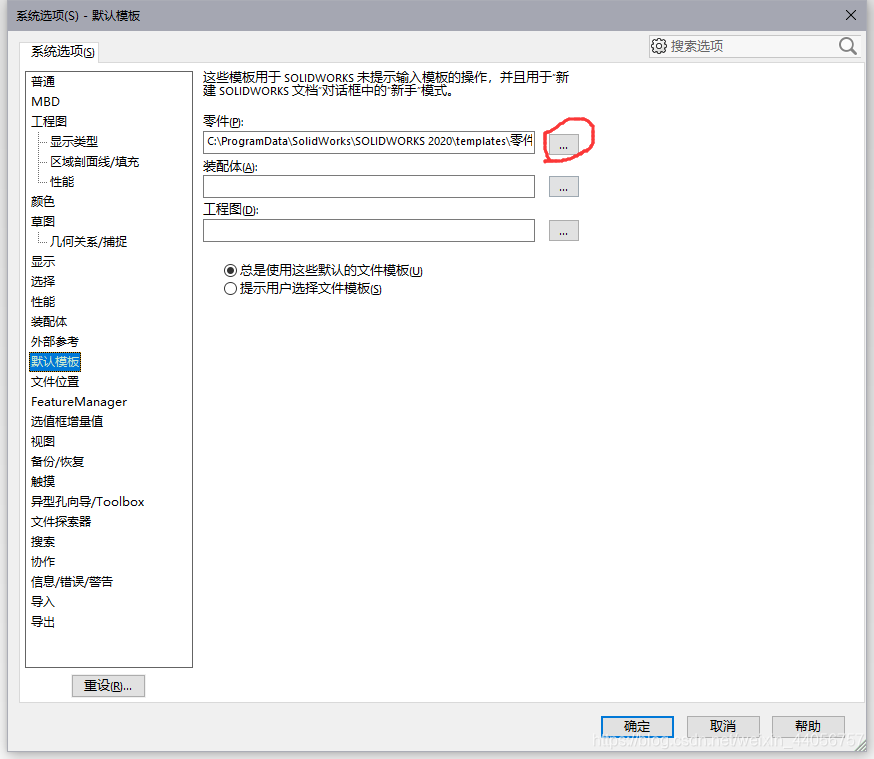

   2. 可以看到零件处的目录并不是SolidWorks的安装目录,笔者安装在了D盘,点击左侧的默认模板,再点击右侧零件处的…:

在这里插入图片描述

  1. 在打开的界面点击确定按钮:

在这里插入图片描述

   4. 可以看到零件的目录已经正确变为SolidWorks安装目录了,然后点击确定,重启SolidWorks:

在这里插入图片描述

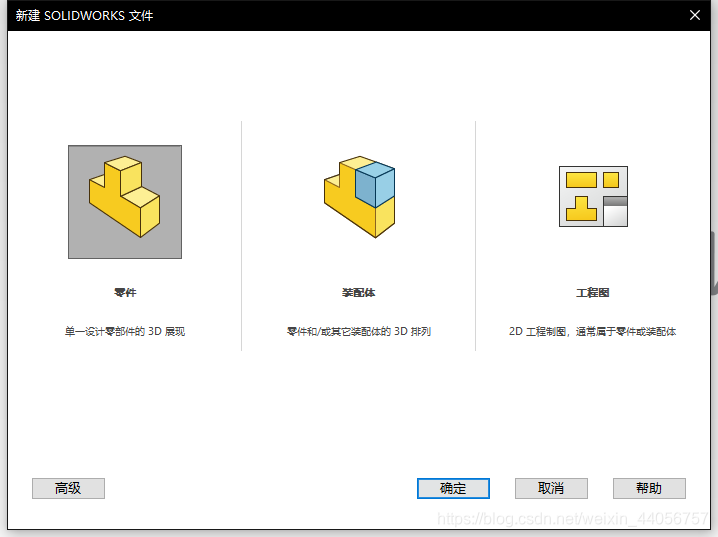

   5. 再次新建零件图,可以看到已经没有之前的提示了,如果新建装配体和工程图的时候也出现了类似的情况,也可以按照上述步骤解决:

在这里插入图片描述

Solidworks2020中零件图的材质无法正常显示的问题(只有在选中零件时材质才能正常显示)

在更改零件的材质后无法正常显示,只有在选中零件时材质才能正常显示,问题的表现如下图所示:

在这里插入图片描述

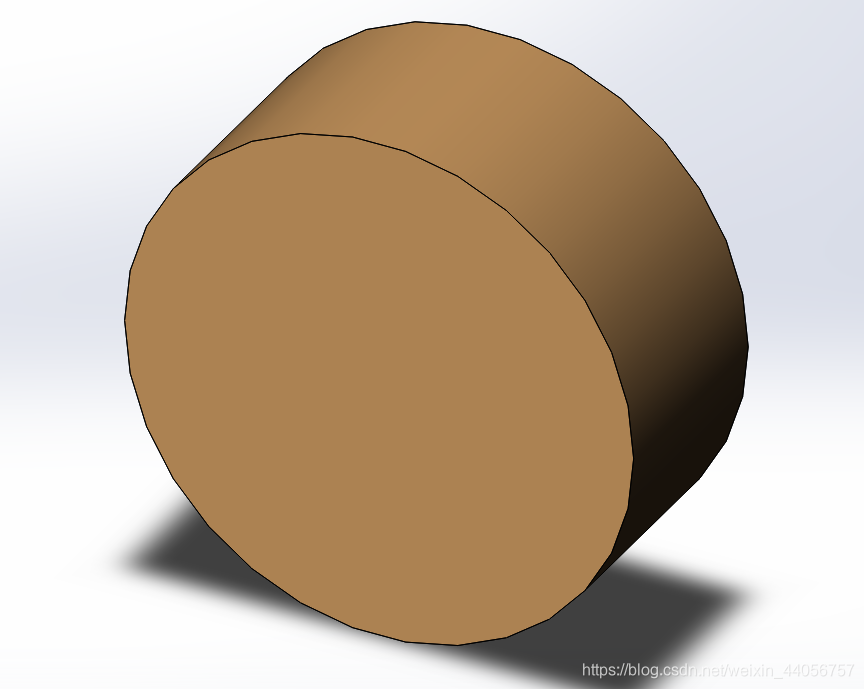

这是未选中零件时显示的样子,笔者这里将它设置为了轻木。

在这里插入图片描述

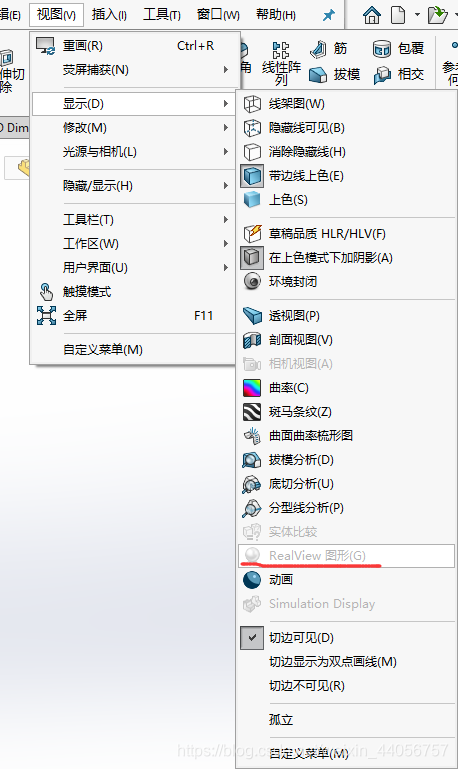

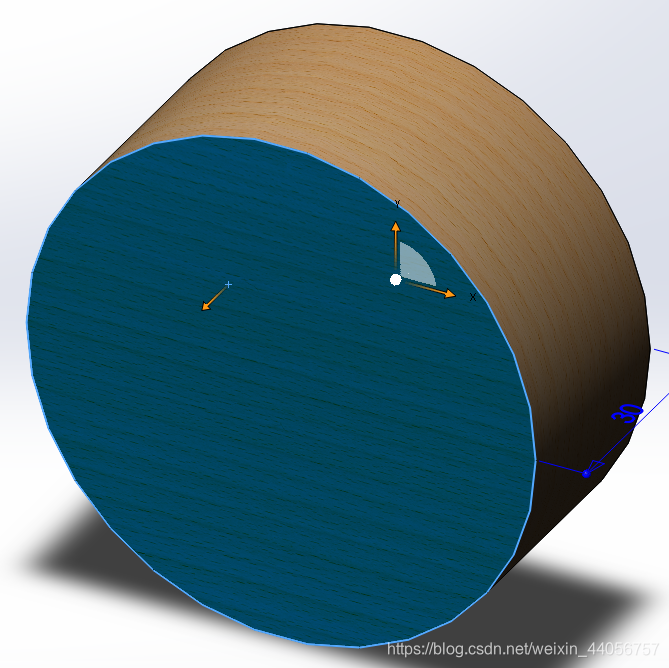

   这是选中零件某一个面后显示的样子,可以很明显的看出在未选中时显示不够完全。这是因为SolidWorks2020中的RealView图形未能正常开启的原因,如下图所示:
在这里插入图片描述

解决办法:

  1. 按快捷键Win+R打开运行,输入regedit:
  2. 在打开的注册表编辑器中,依次展开至下列目录:计算机\HKEY_CURRENT_USER\SOFTWARE\SolidWorks\Solidworks 2020\Performance\Graphics\Hardware\Current,如下图所示:
  3. 在上图中圈出来的地方可以看出你现在使用的显卡的名字,双击Renderer,在打开的窗口中复制你的显卡的名字:
  4. 点击确定后在展开目录至:计算机\HKEY_CURRENT_USER\SOFTWARE\SolidWorks\Solidworks 2020\Performance\Graphics\Hardware\Gl2Shaders在左侧的列表中展开R420(笔者这里是AMD的显卡,如果是英伟达的显卡,就展开NV40目录,如果是Intel的核显,就展开Other目录),然后在R420处右键单击,选择新建项,并重命名为第三步中复制的显卡的名字:
  5. 在刚刚新建的以显卡命名的项那里点击右键,再次新建一个DWORD(32位)值:
  6. 将新建的32位值命名为Workarounds,双击命名后的Workarounds,将数值数据改为30008:
  7. 可以看到这次并没有选中零件,但材质显示仍然正常,且视图->显示那里的RealView图形已经变为了成功打开的模式,说明问题解决了:

Solid Works 2020打开后显示无法获得下列许可SOLIDWORKS Standard 无法连接到服务器(-15,10,10061)的解决办法

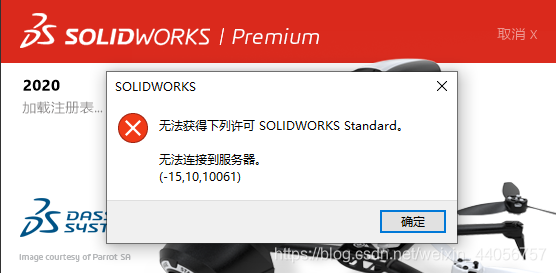

刚安装上的Solid Works在第一次使用时是完全正常的,等到重启电脑之后再次运行时,就弹出了下图所示的报警信息:
在这里插入图片描述

  1. 出现这个问题的一般原因是因为图下如下图所示的Solid Works Licensing Service服务没有正常启动运行,打开任务管理器,切换到服务选项卡,往下翻到这个服务,可以看到圈圈处显示已停止运行。
  2. 该服务已停止运行的原因一般是在安装Solid Works时没有在软件根目录下复制如图所示的这个名为Solid Works_Flexnet_Server的文件夹,且没有运行该文件夹里的名为server_install的注册表文件
  3. 将该文件夹复制到Solid Works软件安装的根目录文件SOLIDWORKS Corp下,如图所示: (如果你没有这个文件夹了,可以去这里下载)
  4. 打开SolidWorks_Flexnet_Server文件夹,右键以管理员身份运行server_install.bat文件,运行结果如图所示:
  5. 可以看到任务管理器服务选项卡里的Solid Works Licensing Service已经开始运行,接着运行Solid Works软件,就可以正常打开了:
  6. 但是此时还需要将服务启动失败时的操作设置为重新启动,防止在某些极端情况下该服务仍然启动不了,导致SolidWorks无法运行。首先在此电脑处右键单击,打开管理:
  7. 服务和应用程序下的服务选项,在右侧窗口中找到“SolidWorks Flexnet Server”服务,双击打开:
  8. 在弹出的页面中选择“常规”选项卡,将划线部分设置为“自动”
  9. 切换到“恢复”选项卡,按照下图所示进行设置:
  10. 之后重启计算机即可完成设置

Solidworks零件图存放位置更改后装配图识别不出来的解决办法

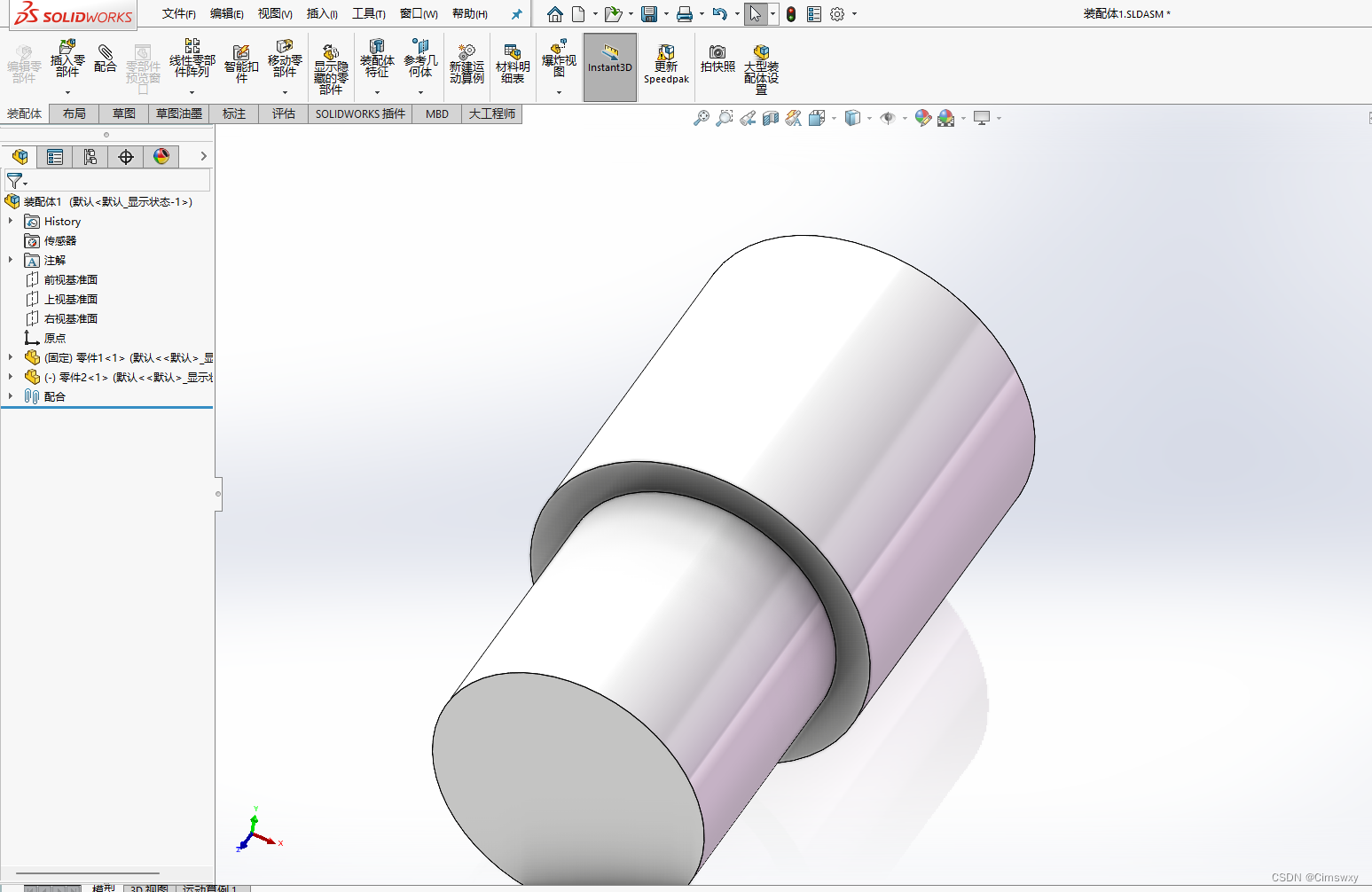

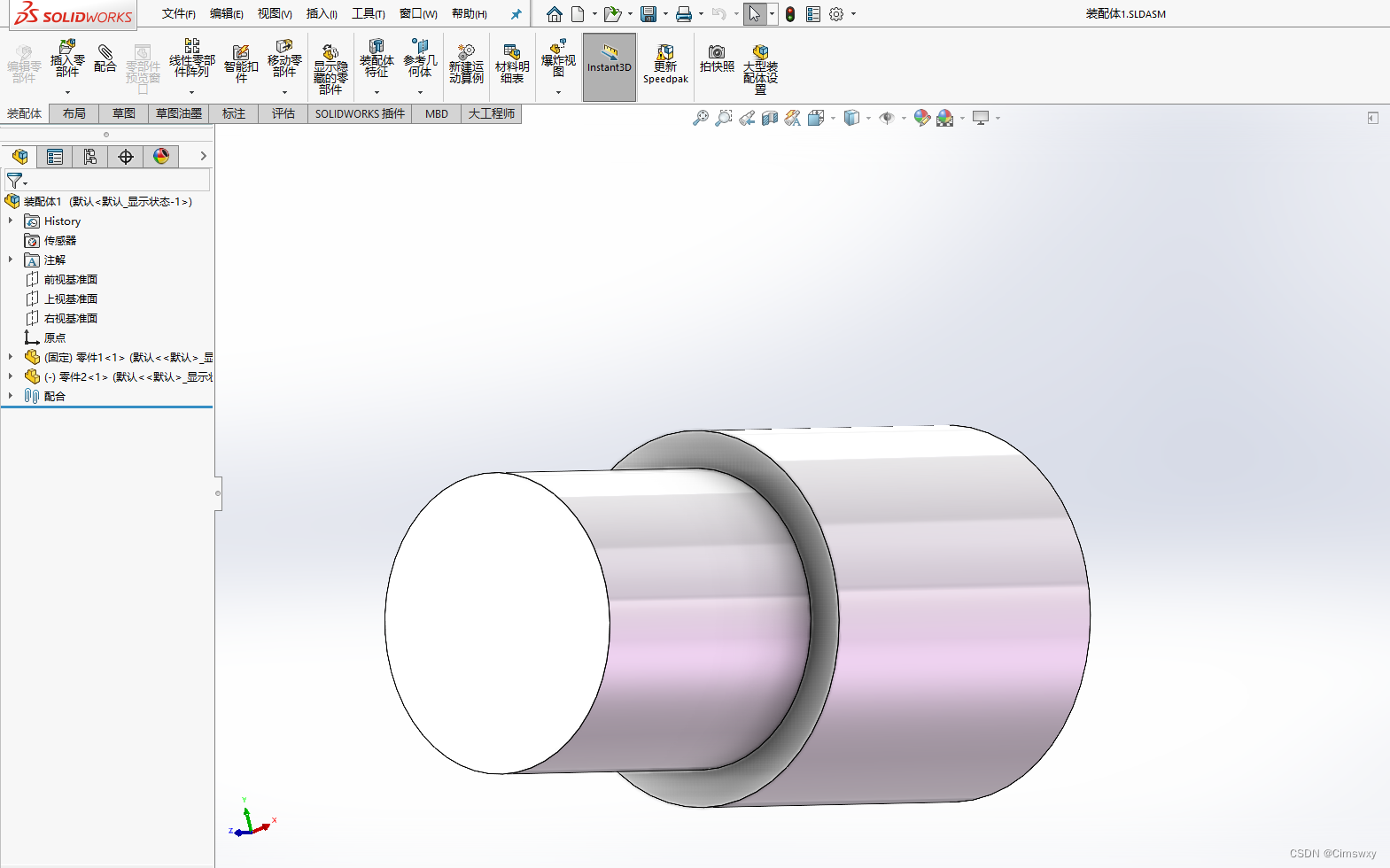

例如原本的装配体如下所示:
在这里插入图片描述

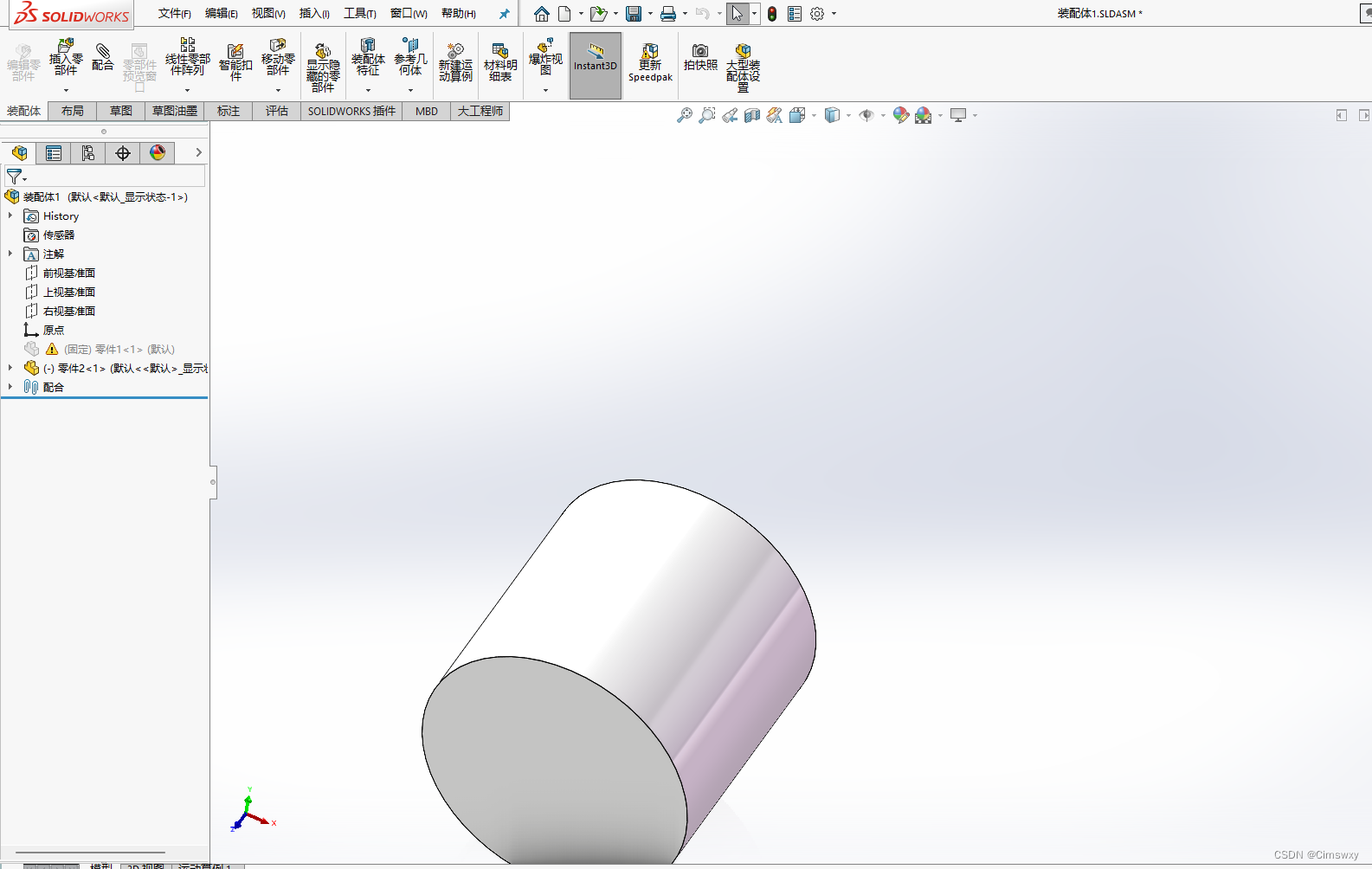

   在移动了其中的零件图之后,如下图所示:
在这里插入图片描述

   这是因为SolidWorks找不到该零件图,所以把该零件在装配图中显示的时候压缩了,手动取消压缩,给软件制定该零件图的目录即可:

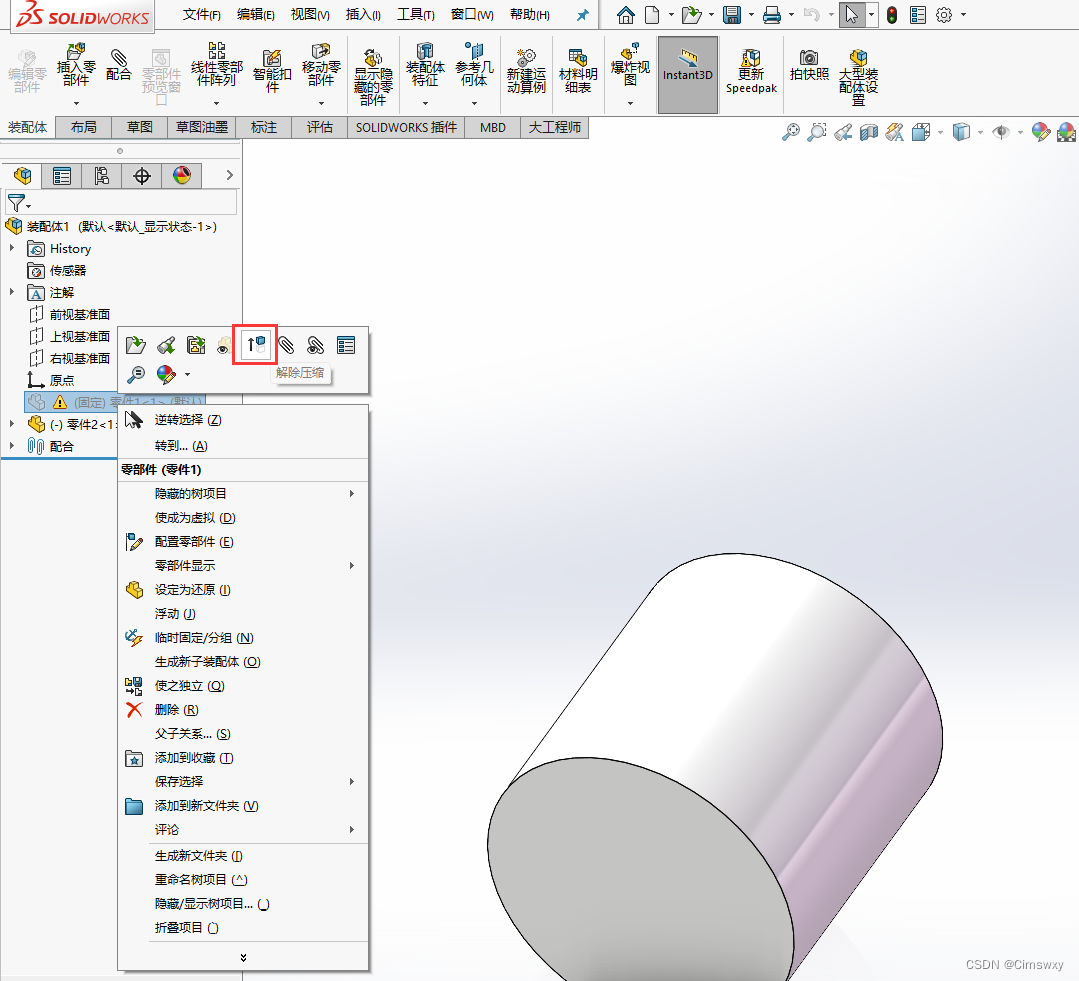

  1. 鼠标在缺失的零件上右键单击,选择下图所示的解除压缩命令:
    在这里插入图片描述

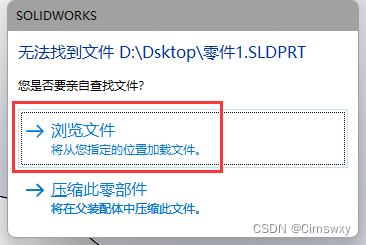

  2. 在弹出来的框框中选择浏览文件
    在这里插入图片描述

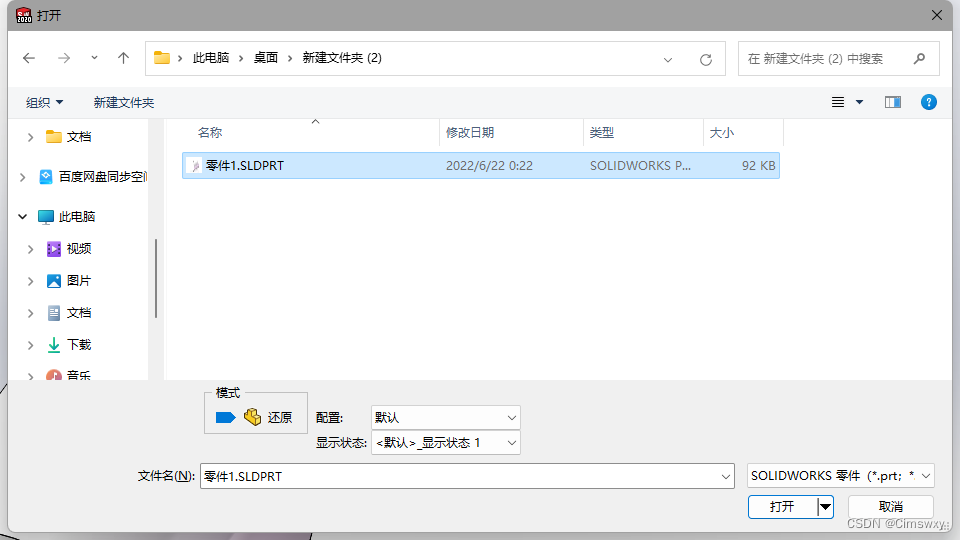

  3. 更改目录后的零件图,选中后点击打开即可:
    在这里插入图片描述
  4. 此时显示就恢复正常:
    在这里插入图片描述

各种设置的打开方式

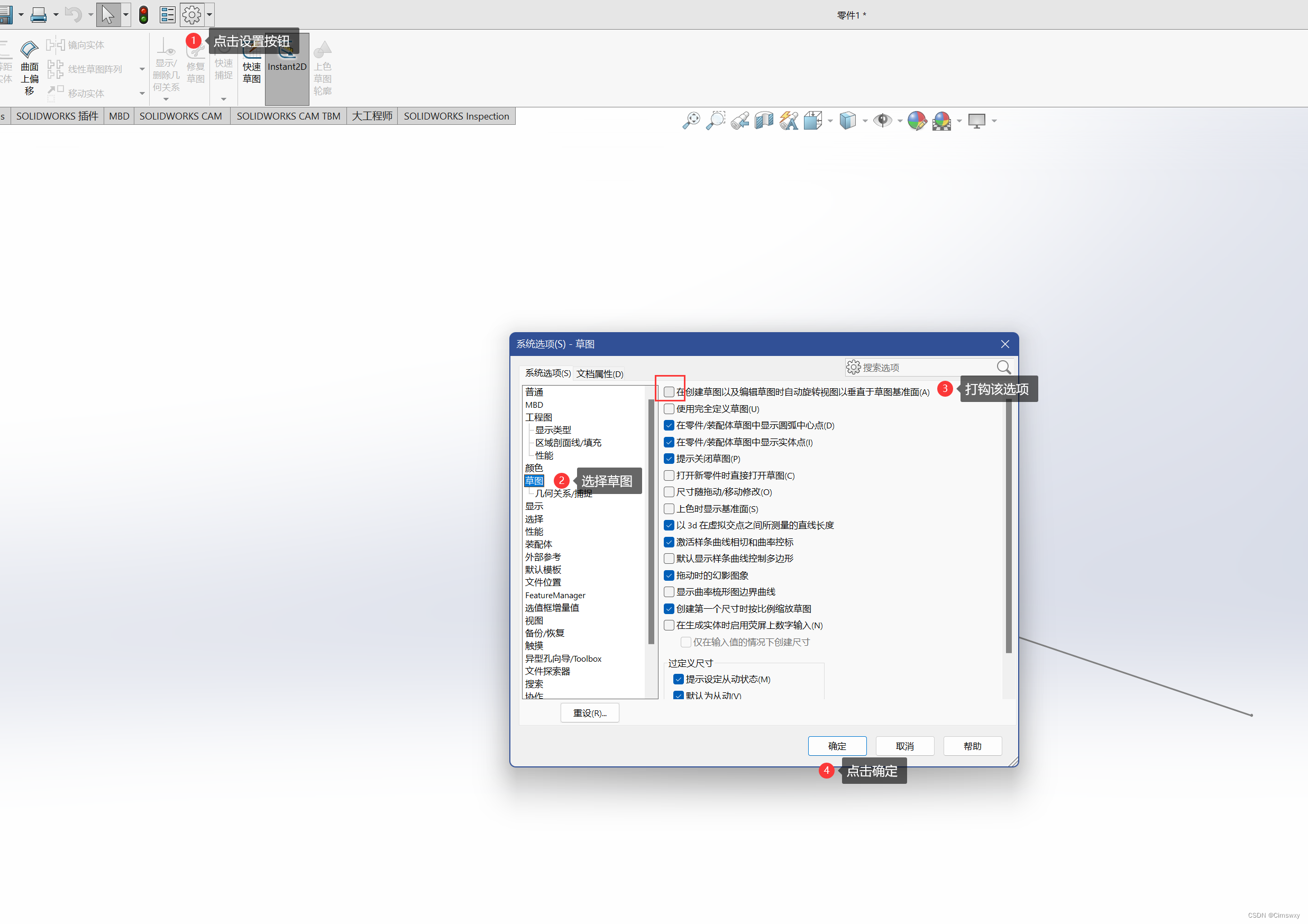

自动正视于

在这里插入图片描述

草图中的转折线的打开方式

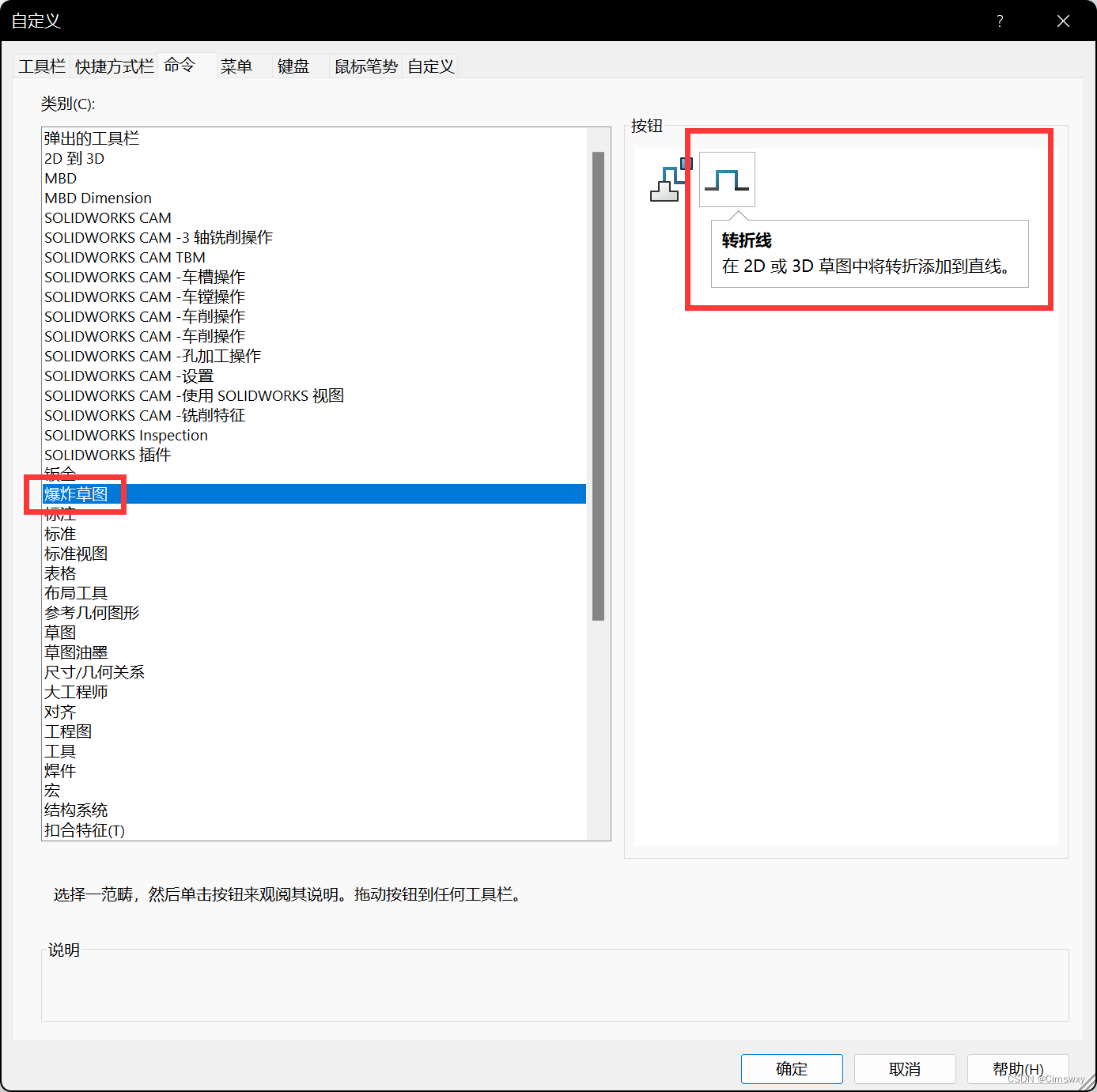

  1. 可以通过工具下的自定义来拖出原本在工具栏界面上不存在的命令,但要注意:转折线命令不在草图中,而在爆炸草图
    在这里插入图片描述

小技巧

工程图

修改标注字体

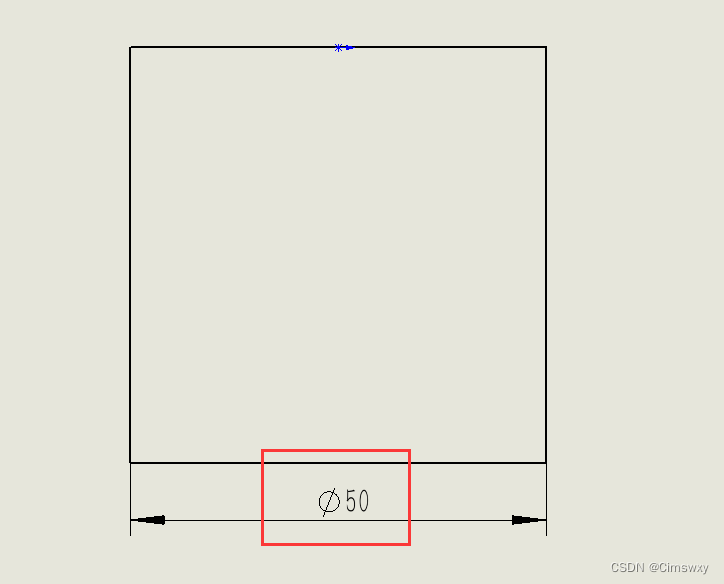

其中标注的字体如下图红色框框内的所示:
在这里插入图片描述

单独修改一个标注的字体

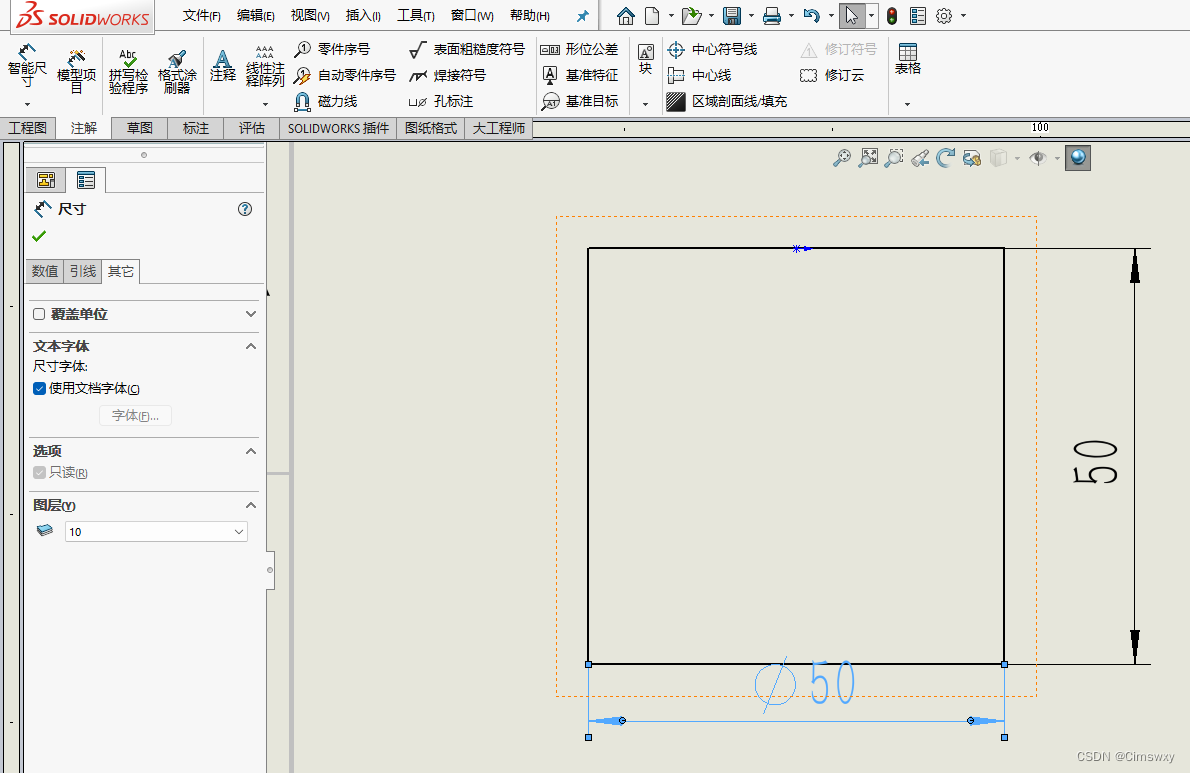

  1. 单击一下标注的尺寸,使之变为蓝色的可选中状态,在左侧切换至其他选项卡,如图红色框框所示,使用文档字体是勾选状态,这代表这个标注尺寸的字体是根据该文档设定的默认字体来显示的,因此如果想只单独修改这一个标注的尺寸,那么首先需要取消勾选使用文档字体
  2. 取消勾选使用文档字体后点击下图红色框框中的字体按钮:

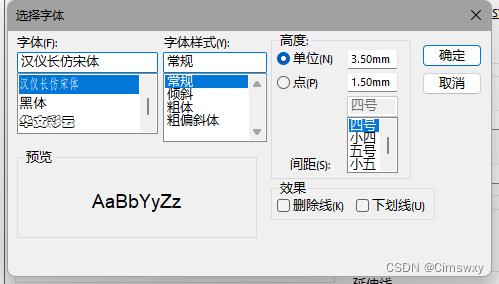

  3. 即可在弹出的窗口中修改这个标注的字体设置,其中标准规定字体为汉仪长仿宋体,一般选择常规样式,字体高度一般为3.5mm,其他还有5mm、7mm、10mm、14mm、20mm等,如果需要增大,则按√2倍递增,本次这里就改为字高10mm的字体:
  4. 这就是更改之后的10mm字高的样式(这里只是作为演示,通常字高3.5mm即可)(注意此处是只单独修改一个标注的字体,因此另一个50标注尺寸的字体是没有变化的):
修改所有标注的字体

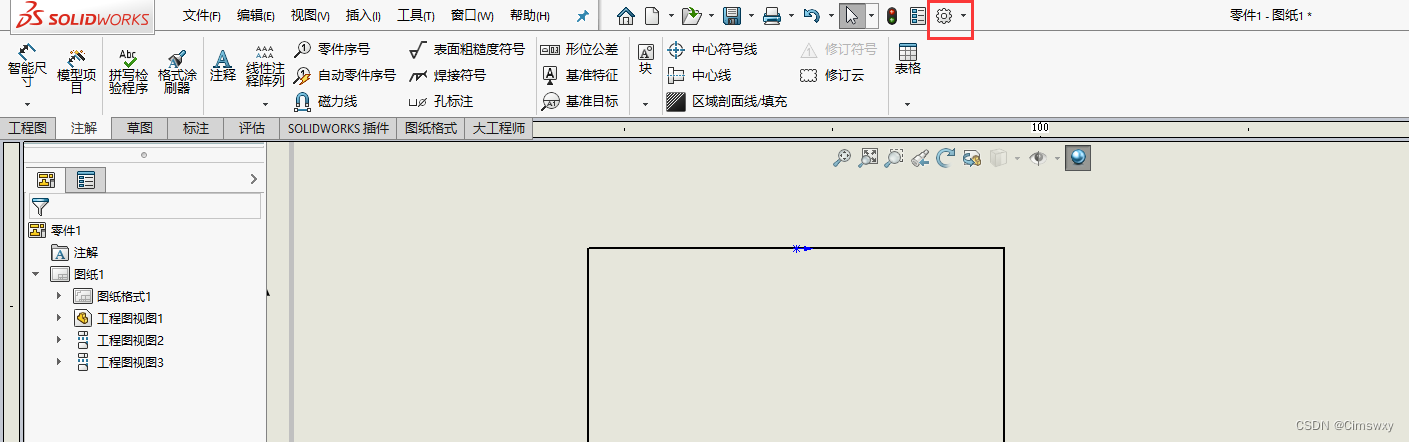

  1. 由上述单独修改一个标注的字体可知,标注的字体都是默认使用该文件设定的字体模板,因此要想修改所有标注的字体,则需要修改该文件的字体模板。打开设置按钮(点击齿轮即可):
    在这里插入图片描述
  2. 先点击文档属性,再点击尺寸,最后点击字体:
    在这里插入图片描述
  3. 此处就和上一步的操作方法一致了,例如这里修改为7mm字高的字体:在这里插入图片描述
  4. 这里是修改所有标注的字体,因此两个50的标注尺寸的字体都变化了:
    在这里插入图片描述

修改注释字体

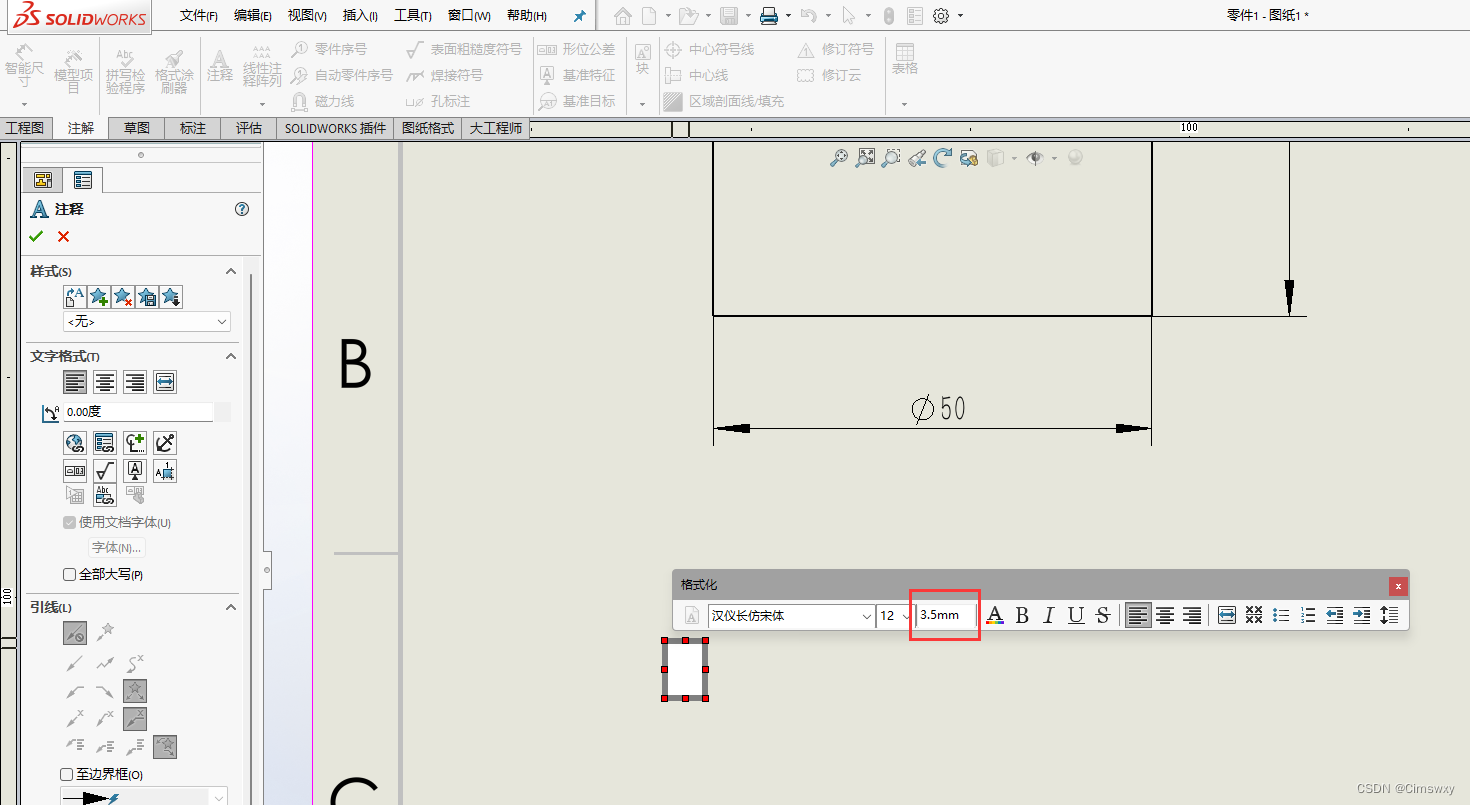

  1. 修改注释字体则就比较简单了,在添加注释时图中红色框框处即可直接修改:
    在这里插入图片描述

如何添加材料明细表

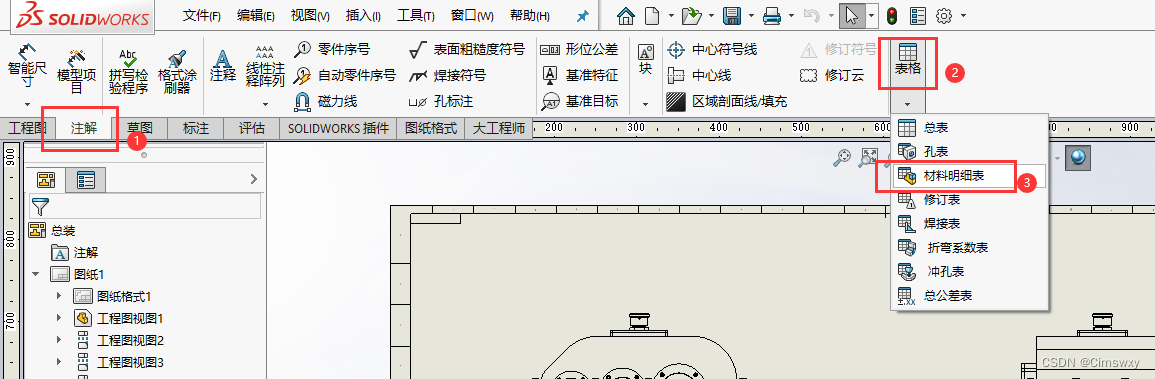

  1. 首先你需要有一整套SolidWorks图纸,包括三维零件图、三维装配图等,因为这个操作是根据选中的工程图内的装配体直接从三维装配图里读取每个零件,并生成材料明细表,首先点击注解里的表格下的下拉框,点击材料明细表
    在这里插入图片描述
  2. 根据提示选择一个工程视图作为指定模型:在这里插入图片描述

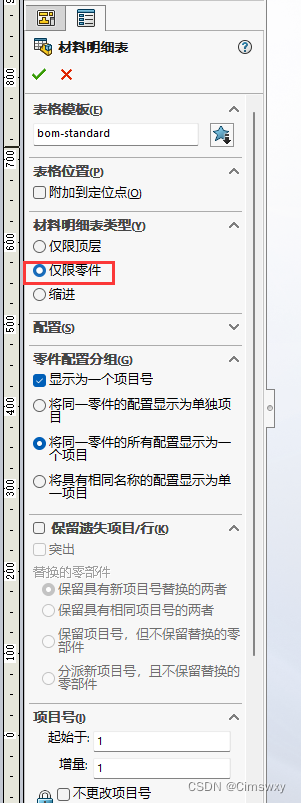

  3. 选择仅限零件
    在这里插入图片描述
  4. 点击对号即可添加材料明细表:
    在这里插入图片描述

材料明细表怎么调整顺序从下往上显示

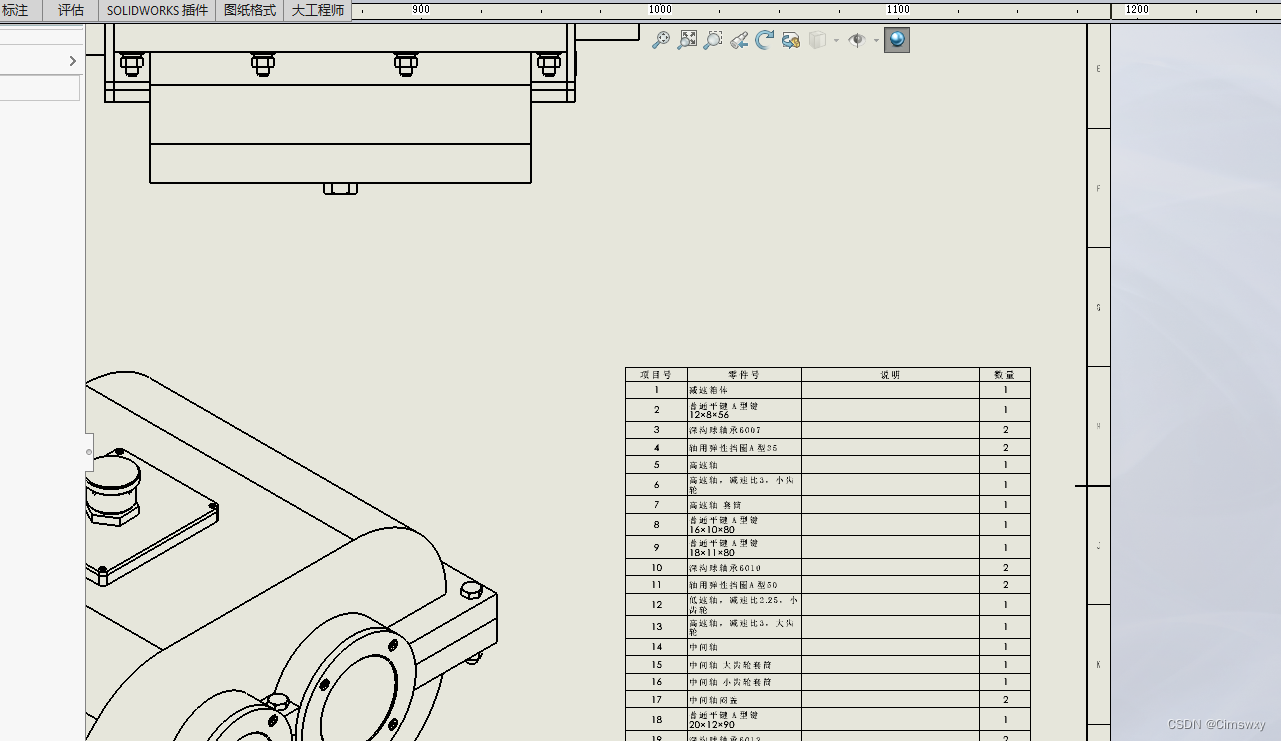

  1. 放大后可以看到,默认添加的明细表是从上往下依次递增的:
    在这里插入图片描述

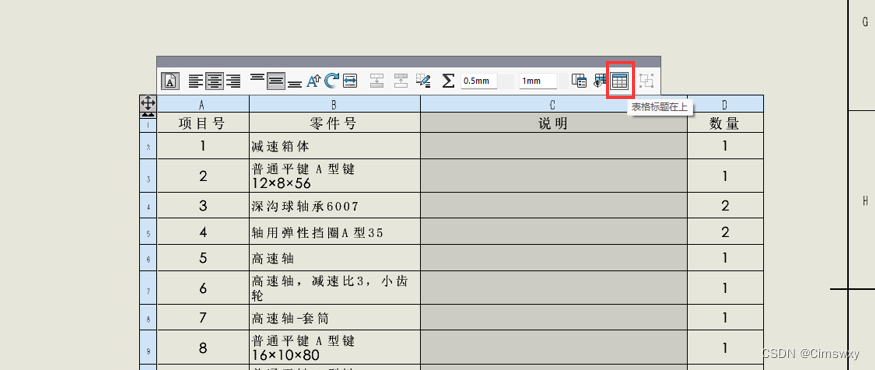

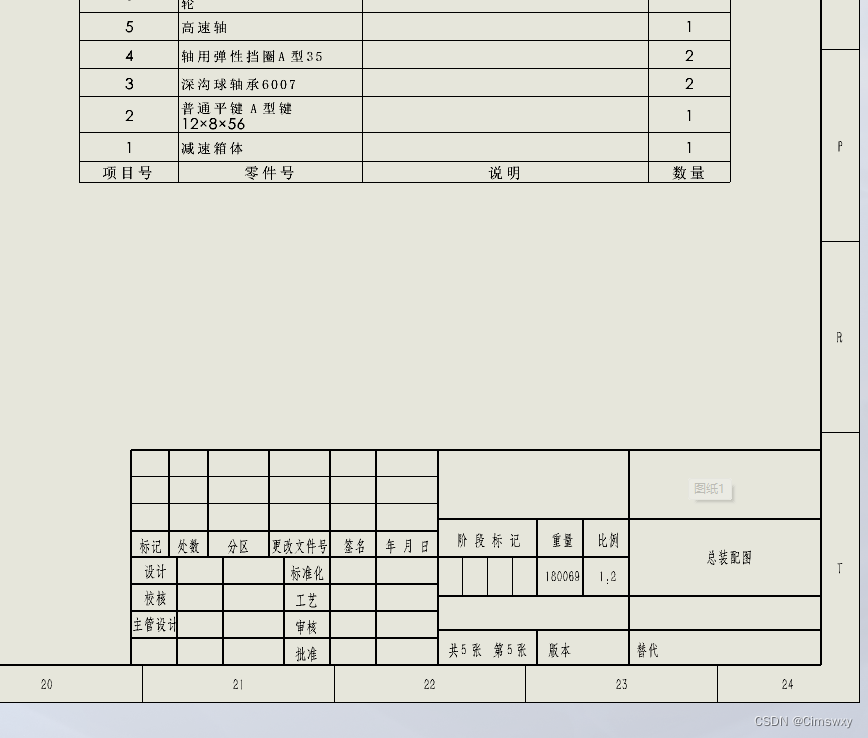

  2. 点击一下表格的空白处,在弹出来的框框中选择表格标题在上,即可改为从下往上递增:
    在这里插入图片描述
    在这里插入图片描述

材料明细表太长怎么变为两栏显示或多栏显示

  1. 但是我们可以看到,默认添加的明细表是单栏的,太长了,不方便显示,在表格想要断开的地方单击鼠标右键,选择分割中的横向上(这里也可以根据自己的需要进行调节,选择不同的选项):
    在这里插入图片描述

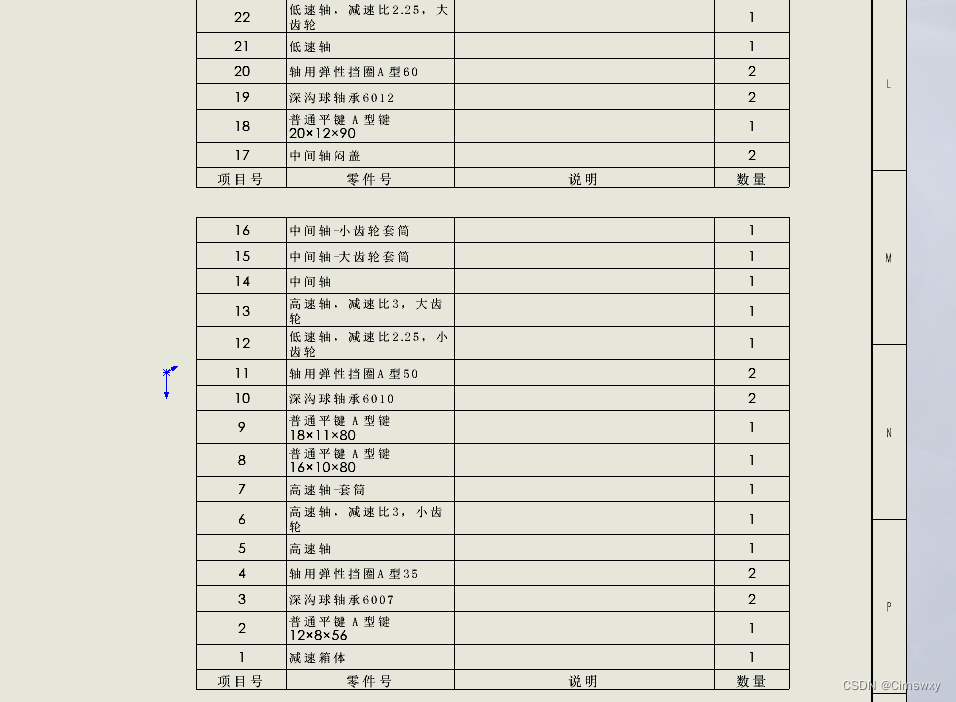

  2. 就可以看到明细表从所选的位置断成两节了:
    在这里插入图片描述

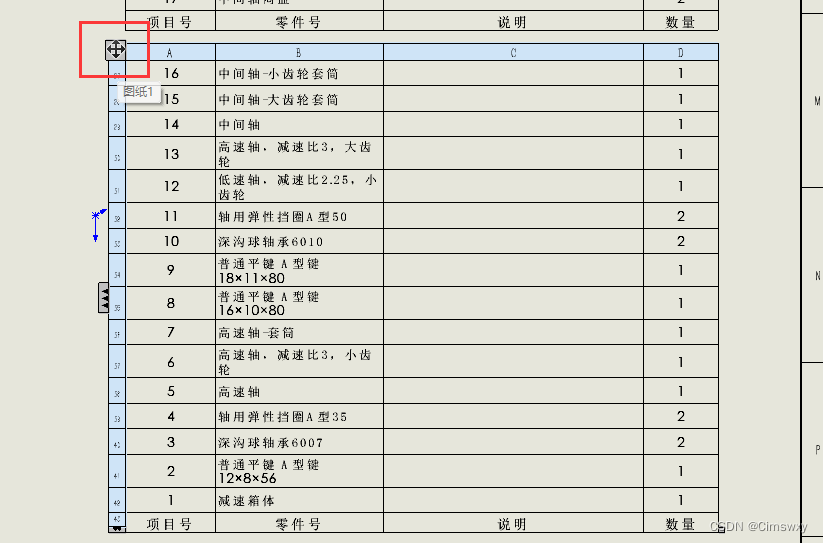

  3. 把鼠标放在表格上时,左键单击点住左上角的四向箭头,即可调整明细表的位置;拖动表格框线还能调整表格的左右大小:
    在这里插入图片描述

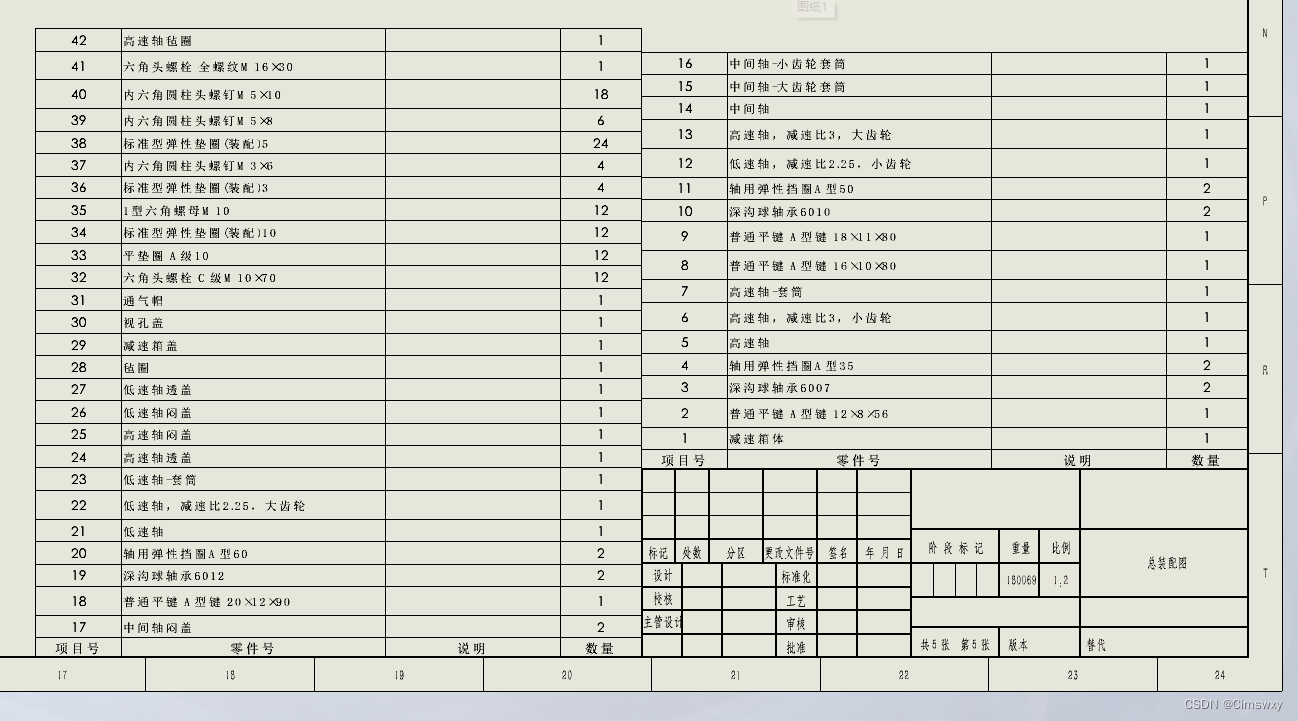

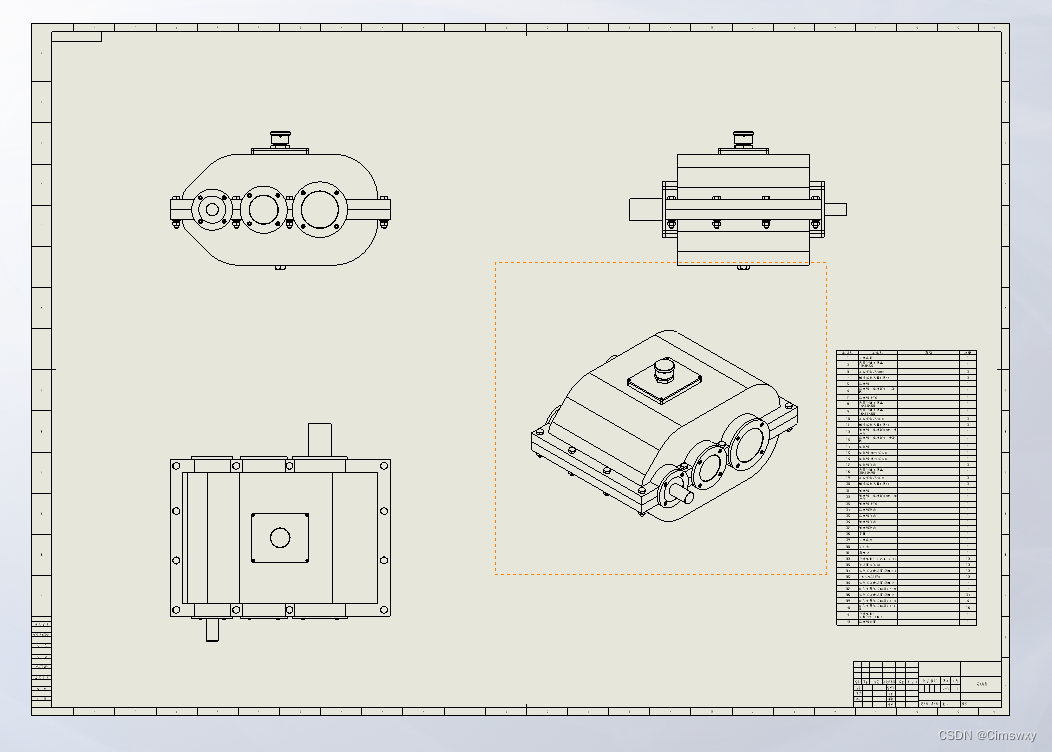

  4. 之后根据需要调整明细表的大小以及摆放位置,放在合适的地方即可(如果还是太长那么可以依次分割为三栏、四栏等等):
    在这里插入图片描述

材料明细表如何增加一列

有的时候SolidWorks默认给出的材料明细表不够全面,我们根据自己的需要想多增加一列,操作方法如下:

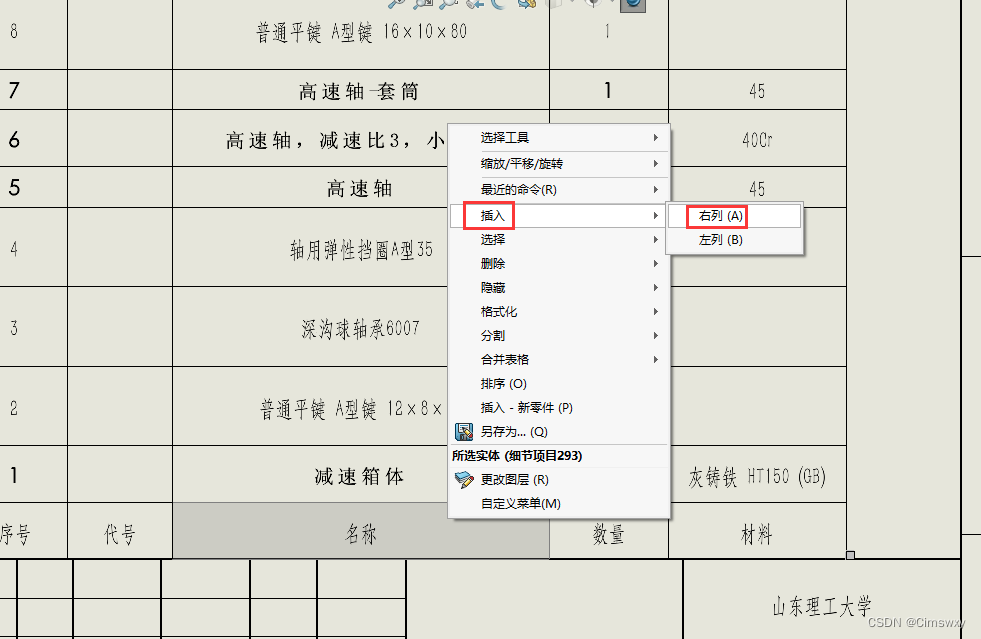

  1. 首先在想插入一列的前一列处单击鼠标右键,例如这里想在名称后插入一列国标号,则在名称处右键单击,选择插入下的右列
    在这里插入图片描述
  2. 此时会弹出来一个窗口,选择自定义属性下的国标号
    在这里插入图片描述

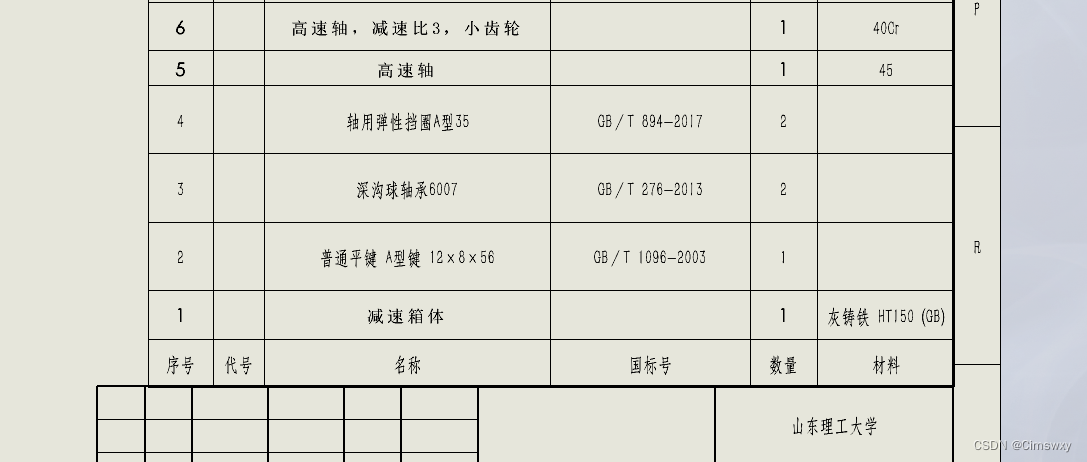

  3. 即可自动把该列链接到零件图中设定的国标号,并将之显示出来,此时再根据自己需要,更改每一列的宽度,并调整摆放位置即可:
    在这里插入图片描述

添加中心线和中心符号线的办法

SolidWorks中由零件图或装配图导出的工程图里是没有中心线的,但是回转件等在工程图上是要标注中心线的,而小圆等则要标注中心符号线,下面就记录一下SolidWorks标注中心线和中心符号线的办法:

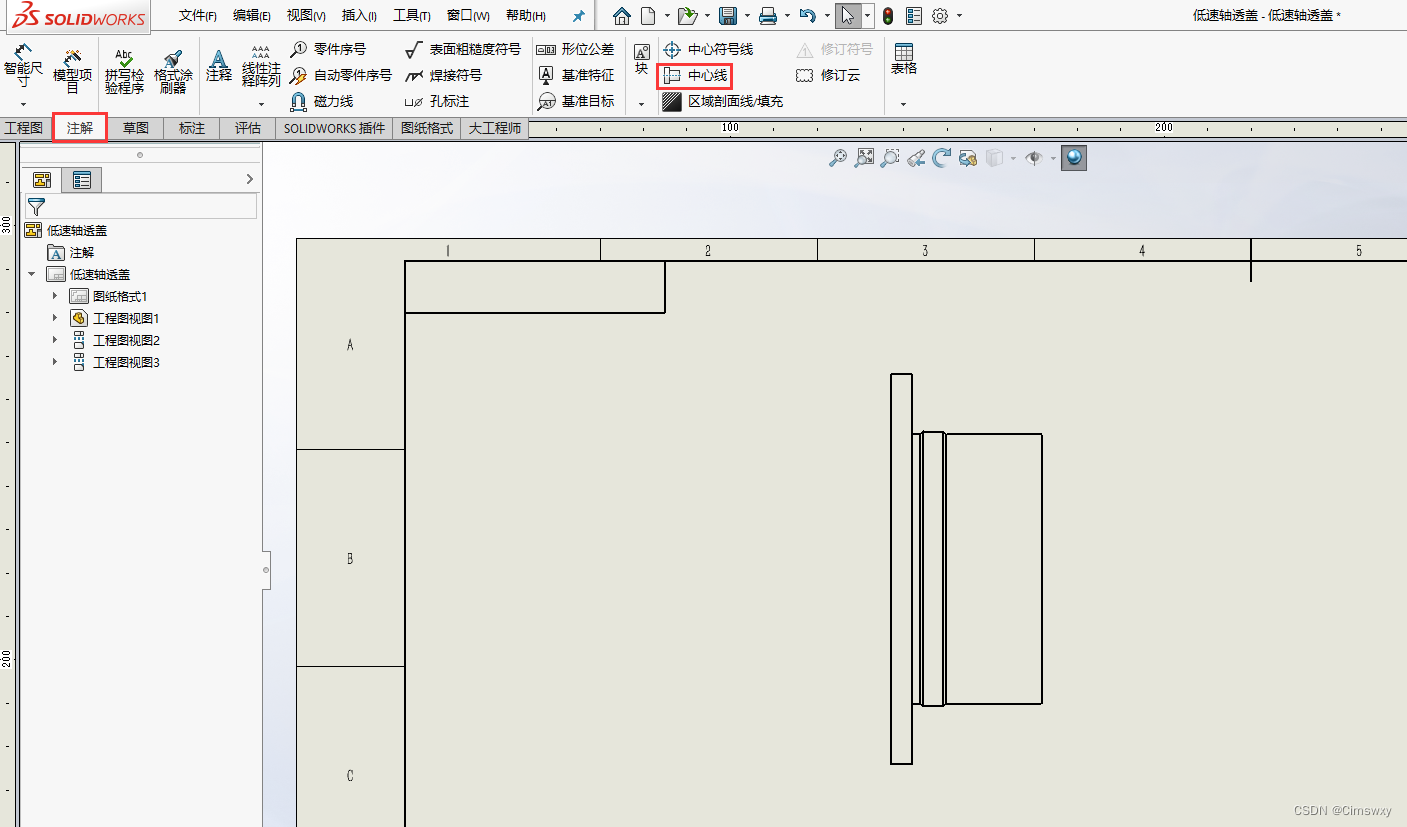

  1. 打开一个需要添加中心线的工程图图纸,点击注解下的中心线
    在这里插入图片描述

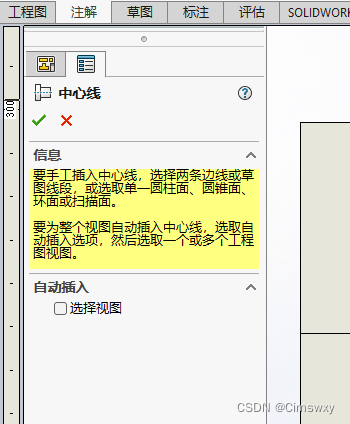

  2. 按照提示选择需要添加中心线的位置:
    在这里插入图片描述

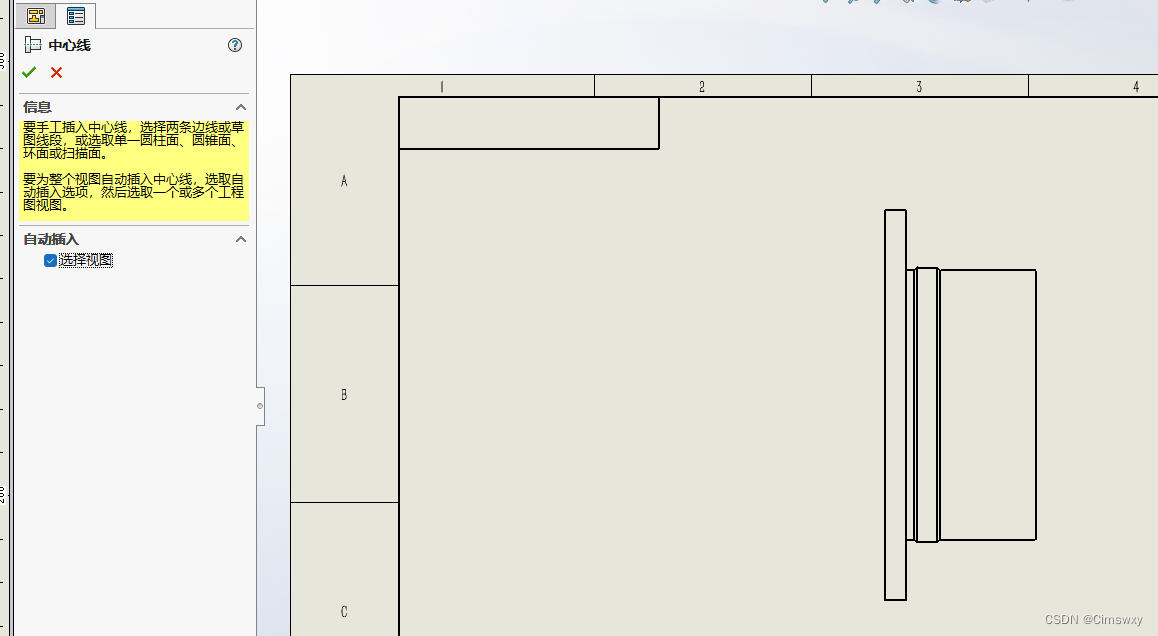

  3. 例如这里对整个视图自动插入中心线,那么就先把选择视图前的框框勾选,接着选择需要添加中心线的视图:
    在这里插入图片描述
  4. 中心线就加上了:
    在这里插入图片描述

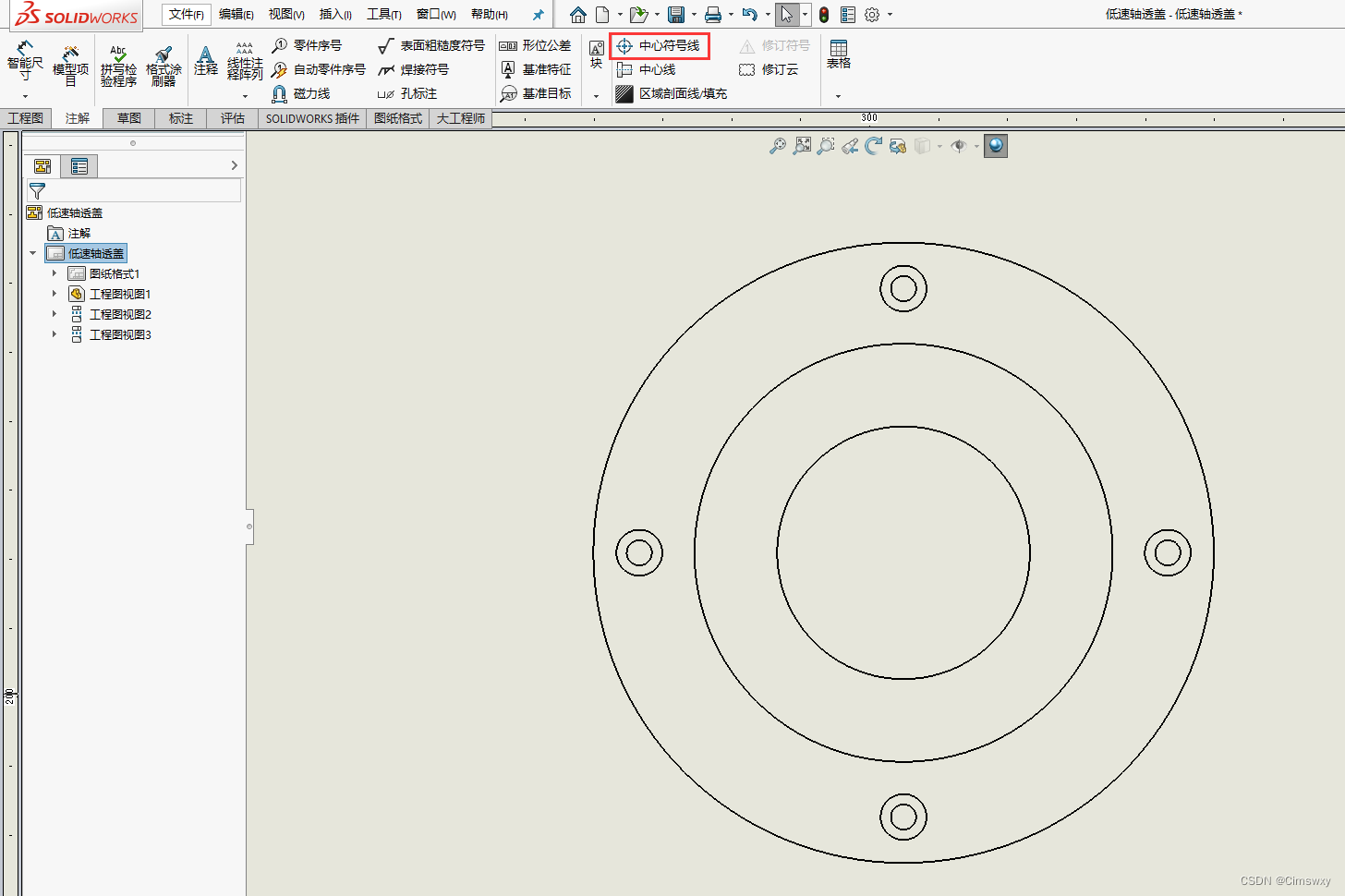

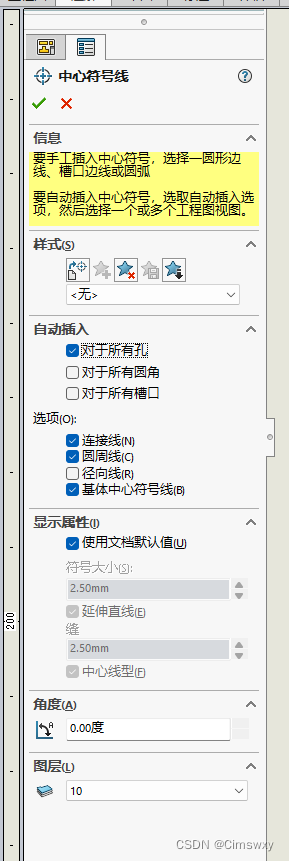

  5. 加入中心符号线也一样,先选择中心符号线按钮:
    在这里插入图片描述

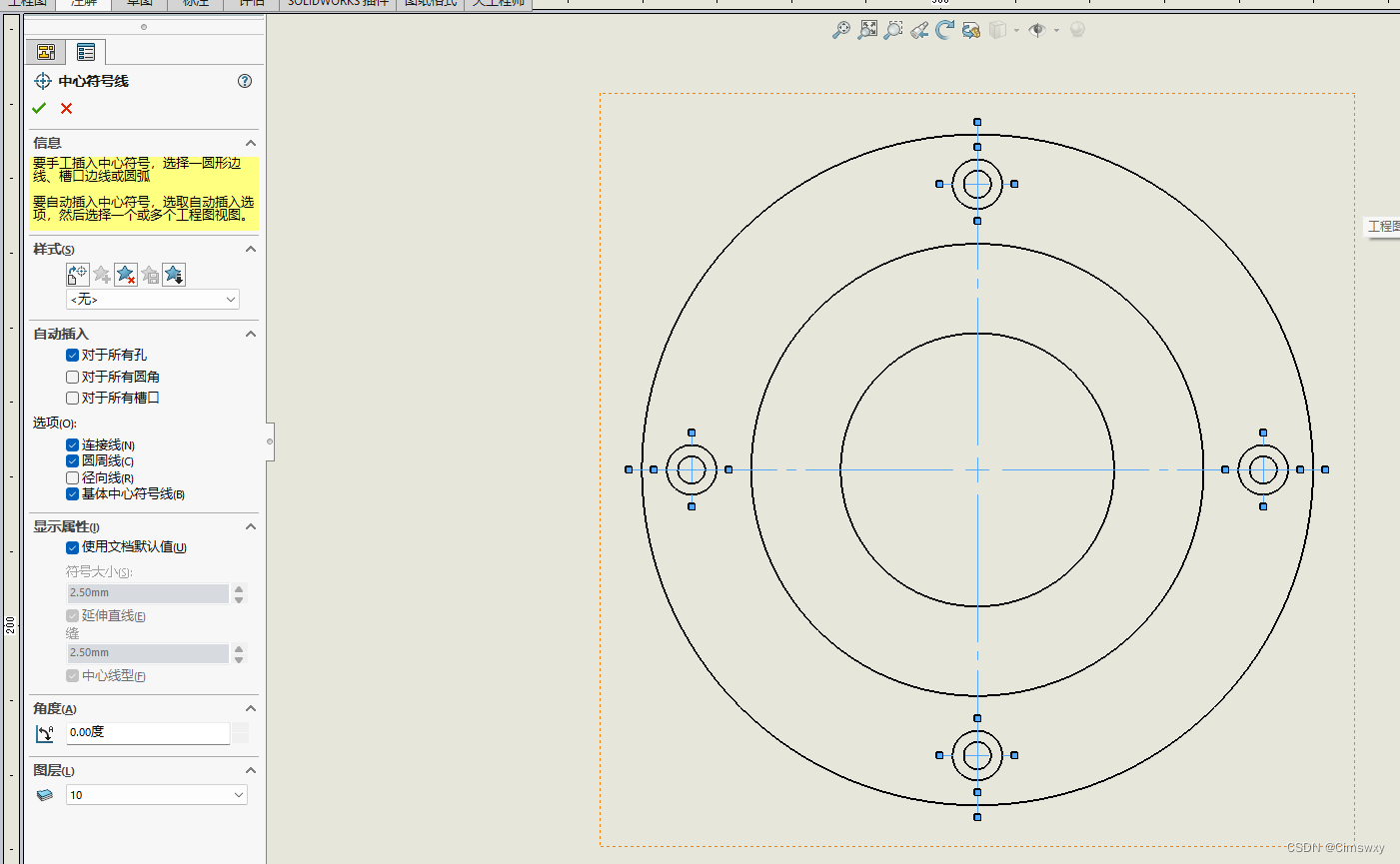

  6. 根据需要完成设置,例如这里对视图上的所有孔都加上中心符号线,那么就把对于所有孔前面的框框勾选,之后再选中视图:
    在这里插入图片描述
    在这里插入图片描述
  7. 点击对号即可完成添加:
    在这里插入图片描述
