Orcad网表生成:Allegro、AD、PADS网表导出教程

Orcad软件怎么生成导出allegro网表、ad网表、pads网表

orcad软件怎么生成allegro网表、ad网表、pads网表?

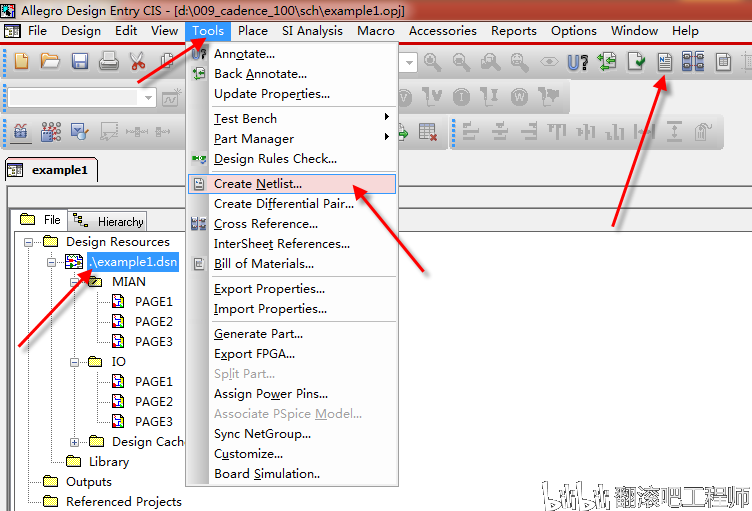

答:首先,通过orcad软件打开原理图,选中原理图的根目录,点击Tools-Creat Netlist,或者是点击菜单栏上N的图标,如下图所示,即可产生网标。


1、Allegro第一方网表

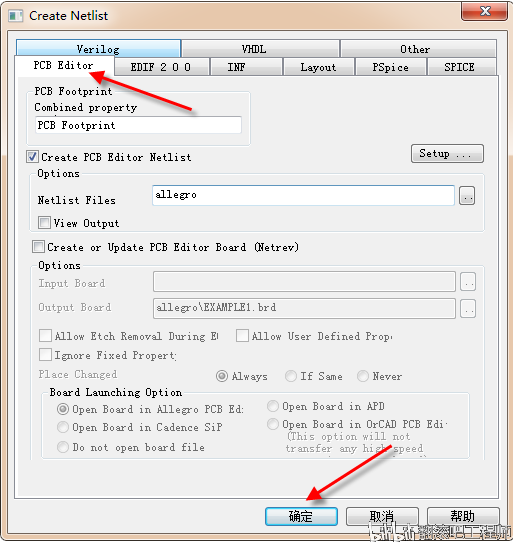

如上图操作以后。弹出以下界面,选择PCB Editor,然后点击确定,即可生成Allegro第一方网表,网表的形式会已Allegro文件夹的方式存在于当前原理图的根目录下。


2、Allegro第三方网表

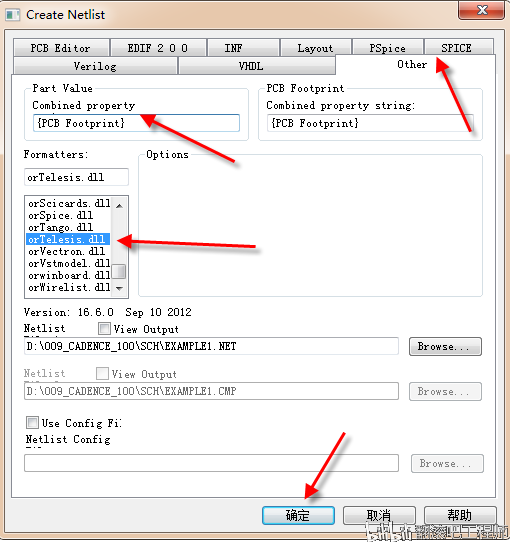

如上图操作以后,弹出以下界面,选择Other,将Value值一栏用PCB Footprint代替,然后下面的Fotmatters中选中orTelesis.dll,点击确定即可生成Allegro第三方网表,产生的网表位于当前原理图的根目录下。


3、AD的网表

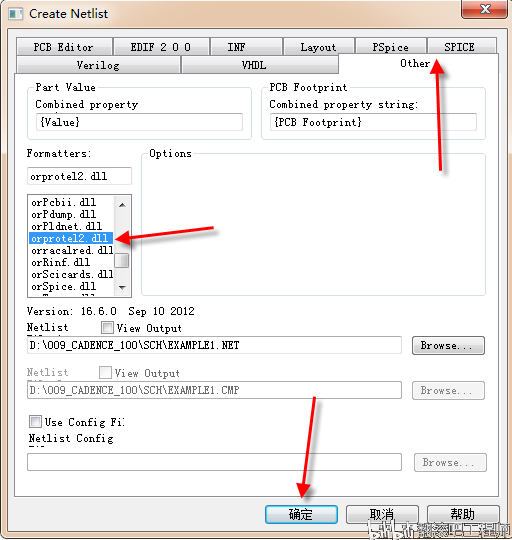

如上图操作以后,弹出以下界面,选择Other,然后下面的Fotmatters中选中orProtel2.dll,点击确定即可生成AD的网表,产生的网表位于当前原理图的根目录下。


4、PADS的网表

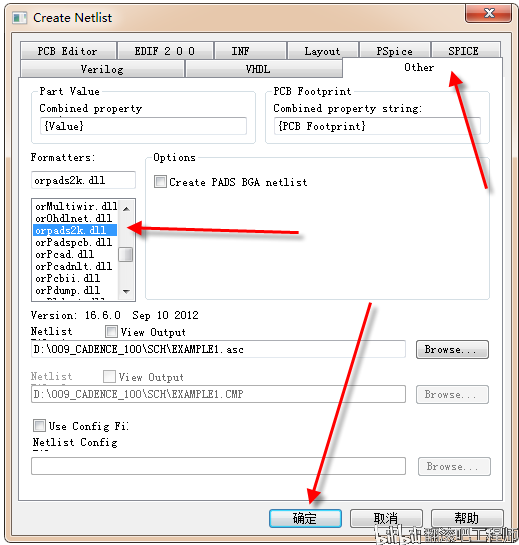

如上图操作以后,弹出以下界面,选择Other,然后下面的Fotmatters中选中orPads2k.dll,点击确定即可生成PADS的网表,产生的网表位于当前原理图的根目录下。
