Allegro隐藏GND网络飞线方法

在进行PCB设计的时候，通常会隐藏掉GND网络的飞线，让PCB界面不会显得那么乱，有利于快速的走线。

（1）首先给GND网络分配一个颜色。

选择快捷菜单栏上的assign color（分配颜色）图标

然后在Options选项卡下选择一个暗一点的颜色

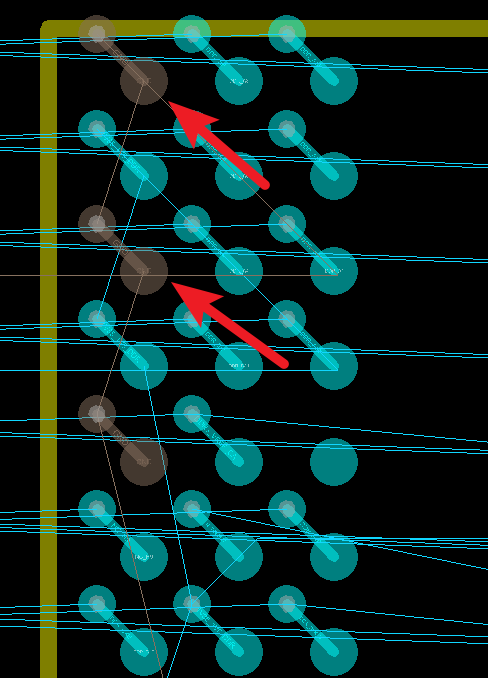

随便点击一个GND的网络

（2）然后选择Generaledit（一般编辑模式），选择网络

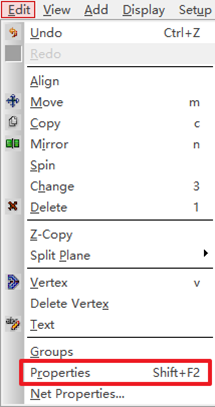

然后点击Edit菜单选择→Properties（属性），点击GND网络

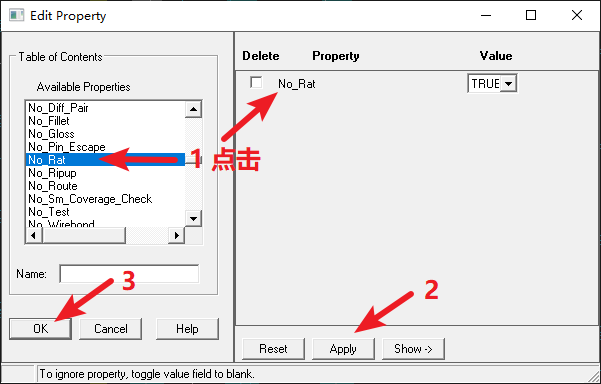

跳出下面的对话框。找到No_Rat（无飞线）点击，选项就会跳到到右侧，然后点击应用，点击确认。即可。

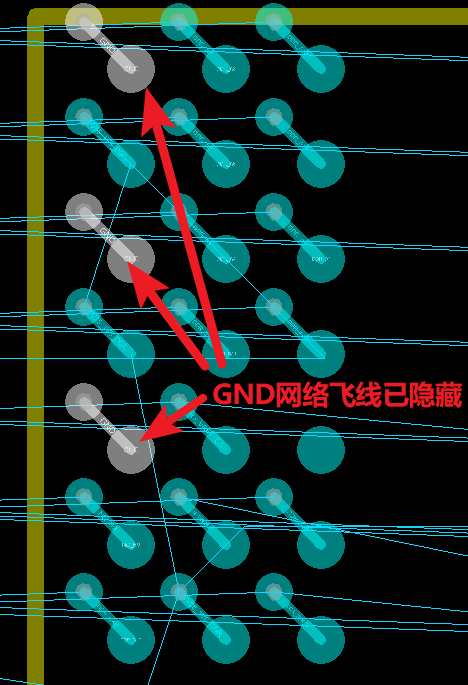

回到PCB界面可以看到GND网络飞线已经隐藏
