Allegro基本功能

一、主界面

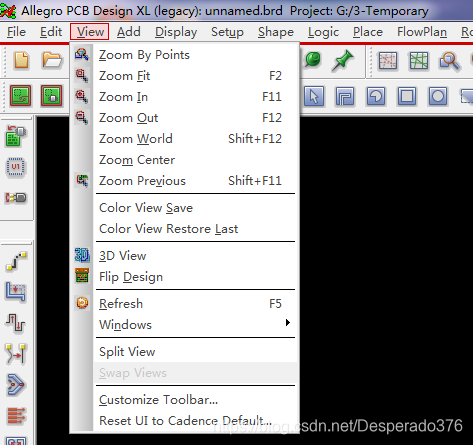

窗口重置：view-reset ui to cadence default将消失的窗口重置

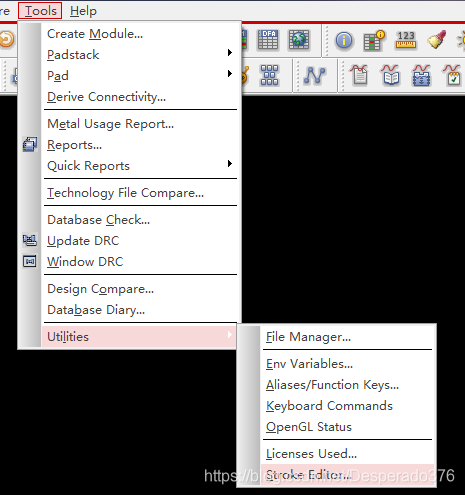

鼠标stroke功能，定制stroke功能

二、design parameters命令

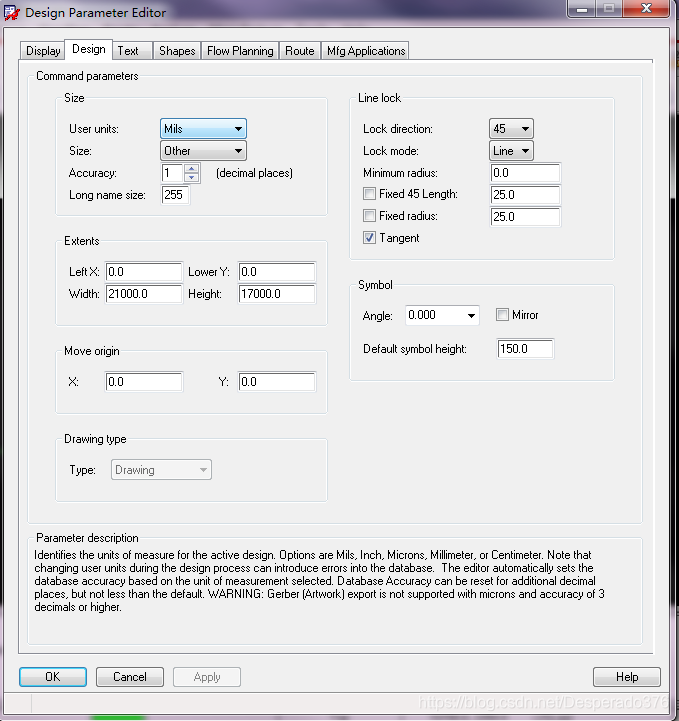

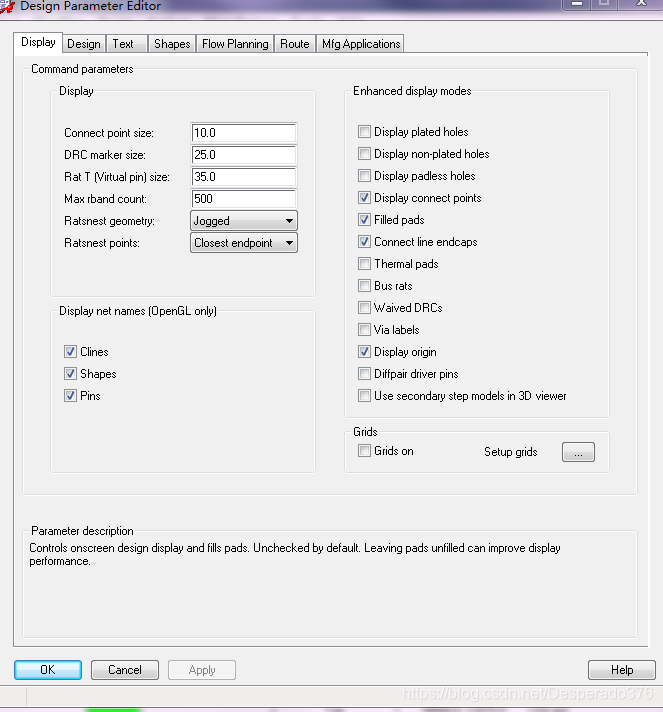

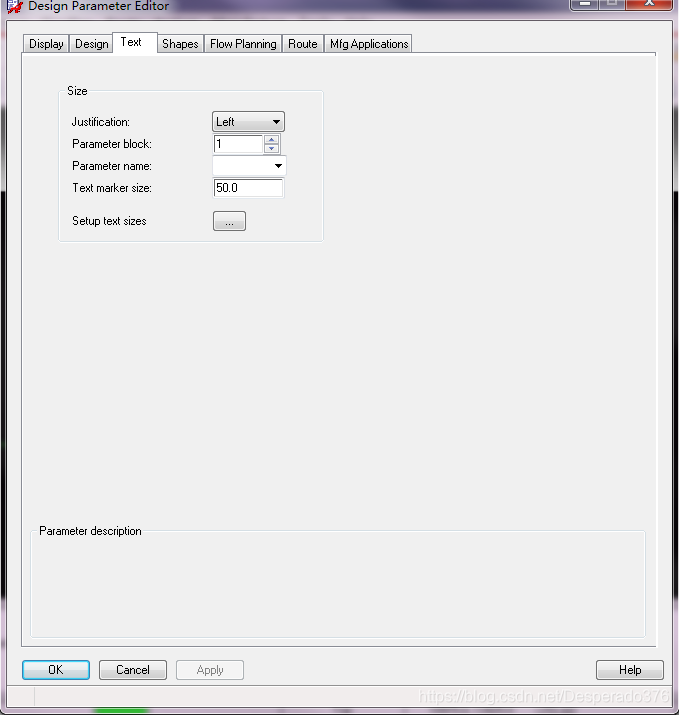

setup下的design parameter

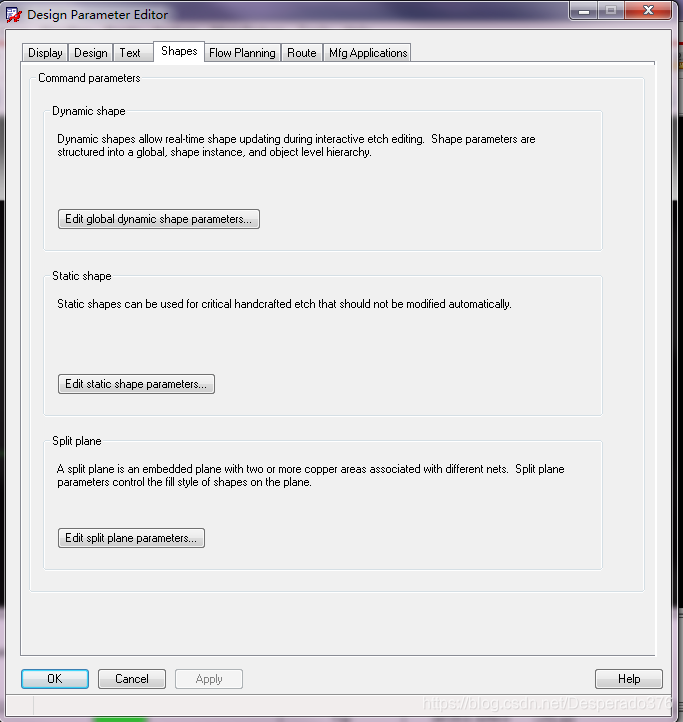

主要设置覆铜参数、静态铜箔参数、动态铜箔参数、内电层的铜箔参数

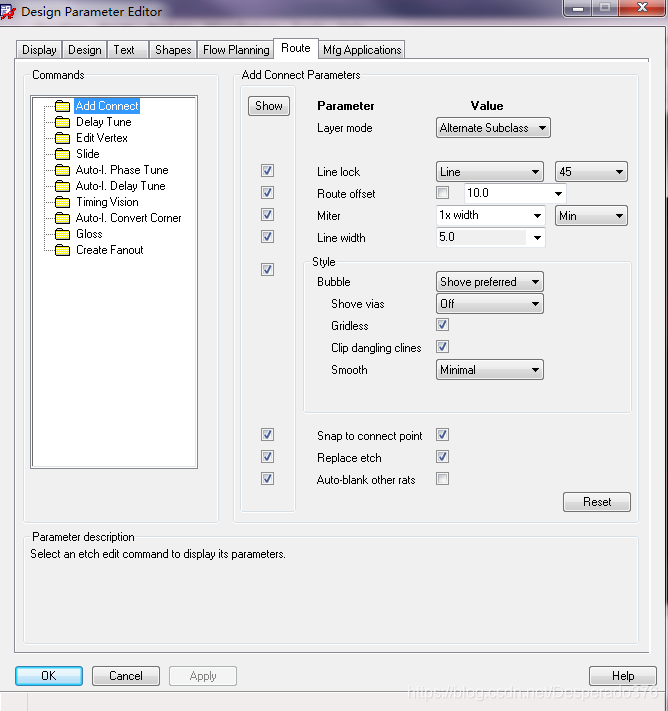

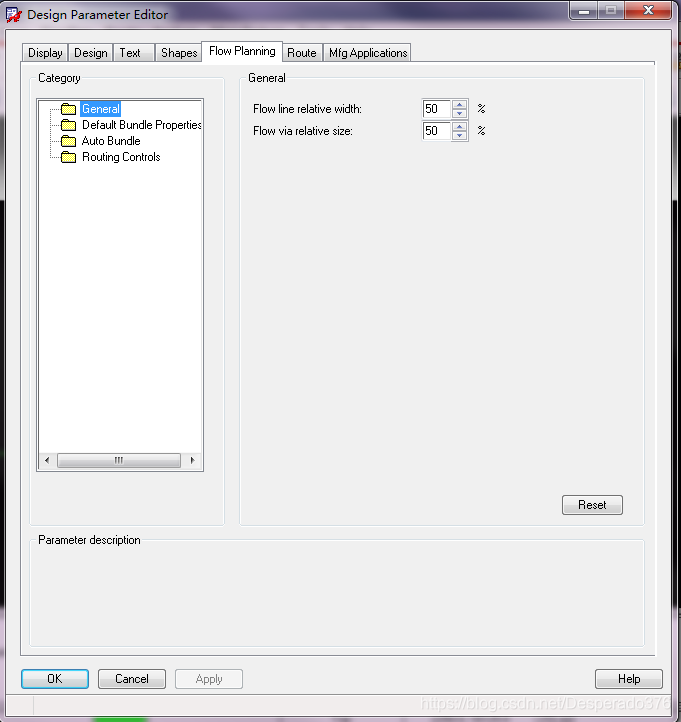

设置线宽、过孔、参数、创建bundle是设置线宽、走线层

布线用到的命令及参数设置

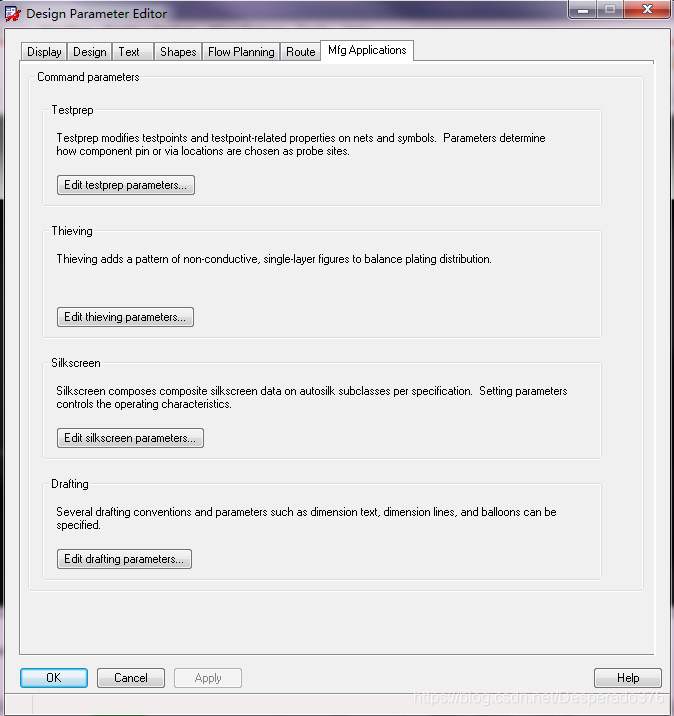

设置测试点、thieving、丝印、尺寸标注

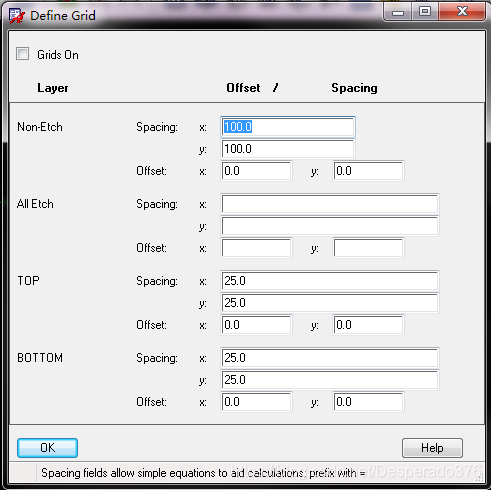

三、格点设置setup-grid

Grids on 快捷键F10

四、层设置

每一个层对应一个subclass，又把一定关系的subclass归为一个class，把一定关系的class归为group

五、叠层设置

Setup-cross-section进入叠层设置对话框

六、层显示控制和颜色设置

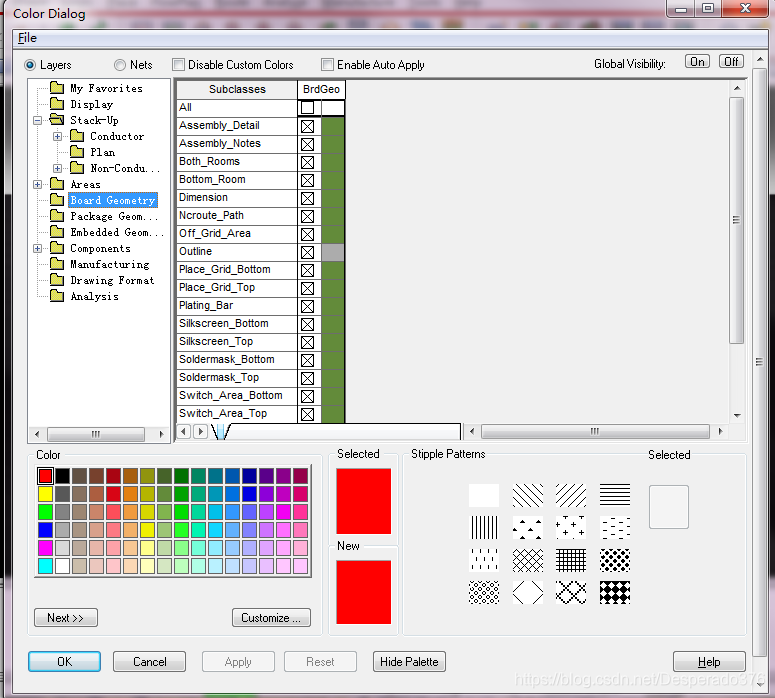

打开方式：Display-color/visibility

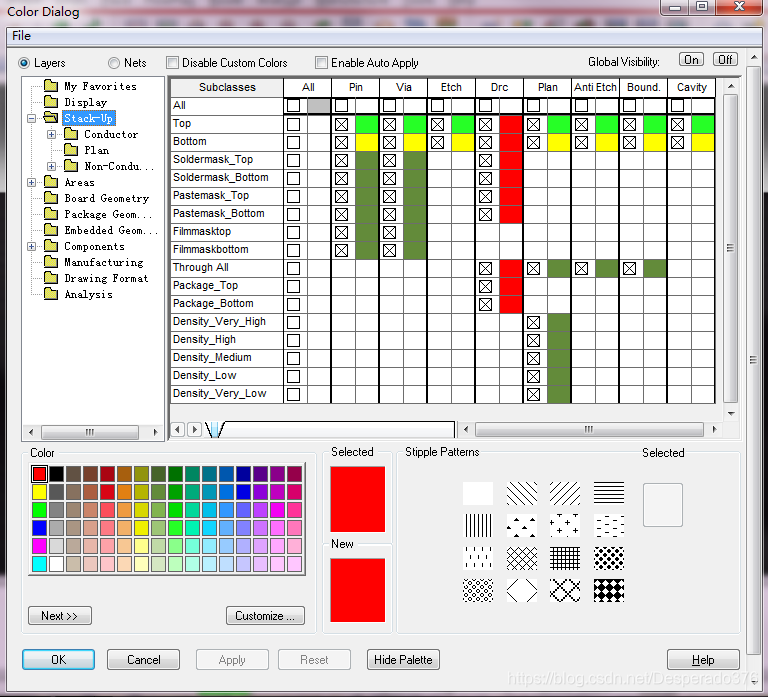

Stack-up包括所有电气层（顶层、底层、中间层）的引脚、过孔、布线、DRC等，非电气层阻焊层（soldermask）、助焊层（pastemask）

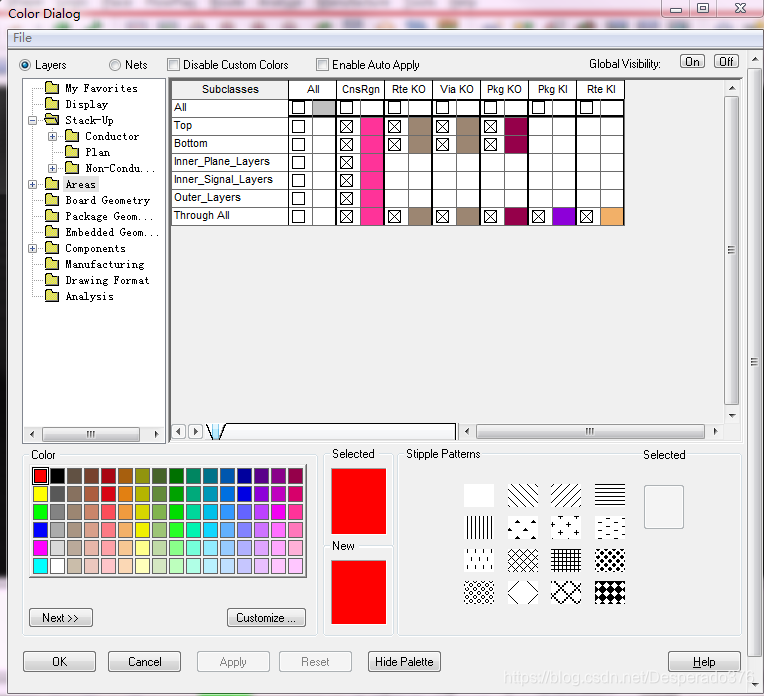

areas界面：约束区域、允许布局、布线区域、禁止布局、禁止打孔

Board geometry包括与电路板相关对象信息，电路板框、尺寸标注、规划电路板时设置的room、自动布局时设置的格点。

Package geometry包括元器件封装相关的信息：丝印层、装配层、边界区

Components与元器件相关的文字信息：元件编号、元件类型、容差等

manufacture生产制造相关的信息：丝印层、钻孔图、测试点、pcb叠层

display和my favorite设置

七、常用组件

BDdoctor：数据库错误检查和修复工具，选择输入文件及输出文件位置，进行check。

Pad designer：制作焊盘

DFA：规则编辑器

Model integrity：信号完整性模型转换工具，用来对ibis模型进行检查和错误分析，转换模型dml文件。

Sigxplorer：信号仿真

sigwave：波形显示

八、脚本录制

用户可以将鼠标的一切操作以文本的形式记录并保存下来（.scr文件）

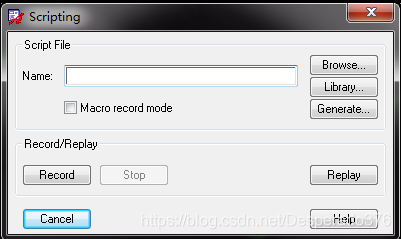

File-script启动脚本录制功能

输入好脚本名字，确定保存路径，点击record进行录制。

选择录好的脚本，点击replay，对录好的操作重复一遍。

九、用户参数设置和变量设置

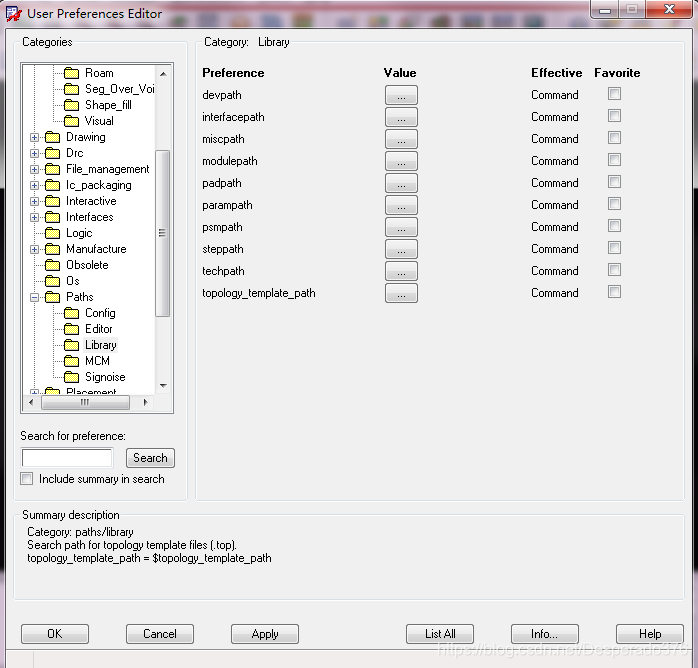

库路径加载：user perferences editor对话框中选择paths-library-value

devpath是devices的路径

padpath是焊盘路径

psmpath是symbols的路径，指向存储封装的位置

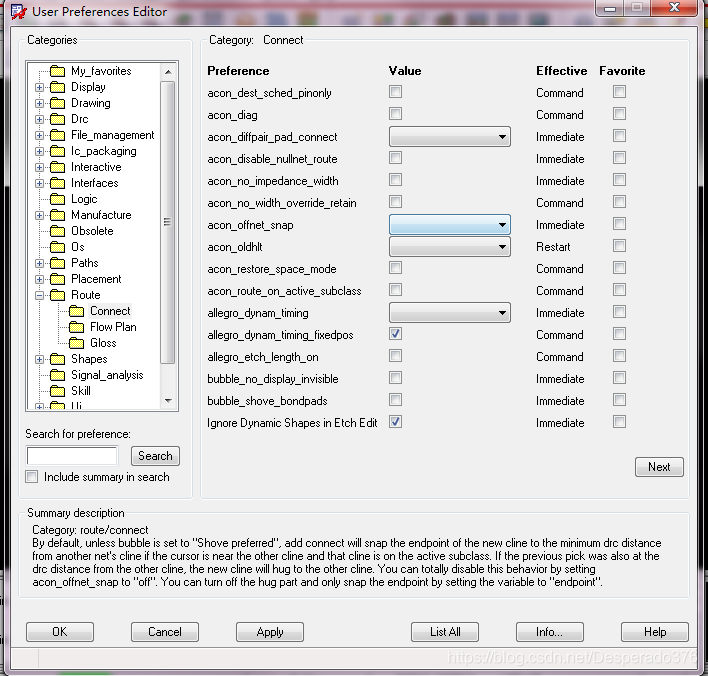

实时的线长

十、快捷键

在command中输入alias查看系统快捷命令

#alias F1 help ## Read-Only

#funckey "\t" tab ## Read-Only

#funckey C ctab ## Read-Only

#funckey CS sctab ## Read-Only

#funckey S stab ## Read-Only

alias CDown 'ipick 0; ipick_to_gridunit 0 -1'

alias CF2 next

alias CF5 color192

alias CF6 layer priority

alias CLeft 'ipick 0; ipick_to_gridunit -1'

alias CRight 'ipick 0; ipick_to_gridunit +1'

alias CSF5 status

alias CUp 'ipick 0; ipick_to_gridunit 0 +1'

alias F10 grid toggle

alias F11 zoom in

alias F12 zoom out

alias F2 zoom fit

alias F3 add connect

alias F4 show element

alias F5 redraw

alias F6 done

alias F7 next

alias F8 oops

alias F9 cancel

alias SDown 'move; ipick_to_gridunit 0 -1'

alias SF10 save_as temp

alias SF11 zoom previous

alias SF12 zoom world

alias SF2 property edit

alias SF3 slide

alias SF4 show measure

alias SF5 copy

alias SF6 move

alias SF7 dehilight all

alias SF8 hilight pick

alias SF9 vertex

alias SLeft 'move; ipick_to_gridunit -1'

alias SRight 'move; ipick_to_gridunit +1'

alias SUp 'move; ipick_to_gridunit 0 +1'

alias bubset 'settoggle shove_mode Off "Hug preferred" "Shove preferred"; options bubble_space $shove_mode'

alias cdnshelp cdsdoc

alias dehilite dehilight

alias edps padedit

alias hilite hilight

alias ipickx ipick

alias ipicky ipick 0

alias ix ipick

alias iy ipick 0

alias pickx pick

alias picky pick l

alias reopen open -q $module

alias revert open -q $module

alias rps replace padstack

alias sar set pcb_autoroam

alias smoothset 'settoggle smooth_mode Off Minimal Full; options smooth_level $smooth_mode'

alias uar unset pcb_autoroam

alias unplrp report unplaced

alias window zoom

alias x pick

alias y pick l

alias ~B bubset

alias ~C smoothset

alias ~D delete

alias ~N new

alias ~O open

alias ~S save

alias ~Z undo

funckey + subclass -+

funckey - subclass --

funckey Down roam y $roamInc

funckey Left roam x -$roamInc

funckey Right roam x $roamInc

funckey Up roam y -$roamInc
