Allegro Group功能

在布局布线时，需要对一个功能模块的 电路 创建group,方便整体的移动、旋转、镜像操作等。gro up功能 的步骤如下：

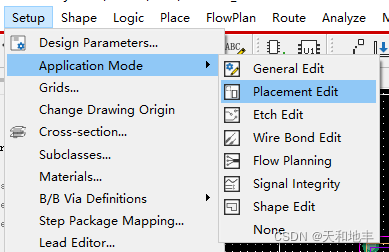

1、选择Setup->Application Mode->Placement Edit

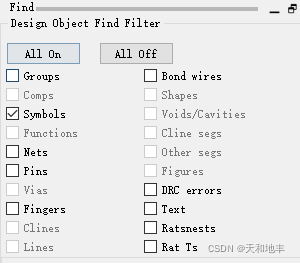

2、Find菜单栏选择Symbols

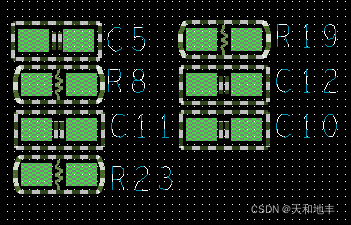

3、框选需要创建Group的 元器件 （Group不单是对元器件，还包含过孔、走线等），选中的器件会有灰白色的选中标识

4、光标移至元器件上后右键选择Place replicate create,创建group,右键选择Done

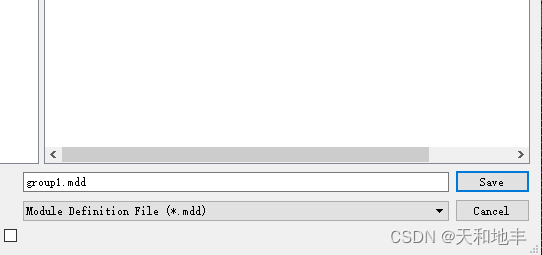

5、左键点击空白区域，保存创建的group

注意group的保存路径和group的名称

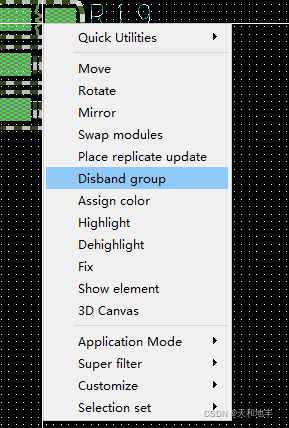

6、如果后期发现创建的group不合适需要解除group，需要先选中group然后右键Disband group

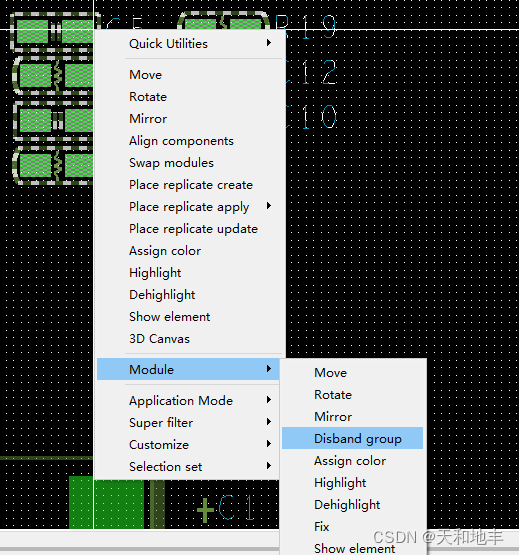

注意有时在右键时需要通过Module->Disband group进行操作，有时直接右键就可以Disband group

7、相同模块布局布线也可以通过Group来进行操作

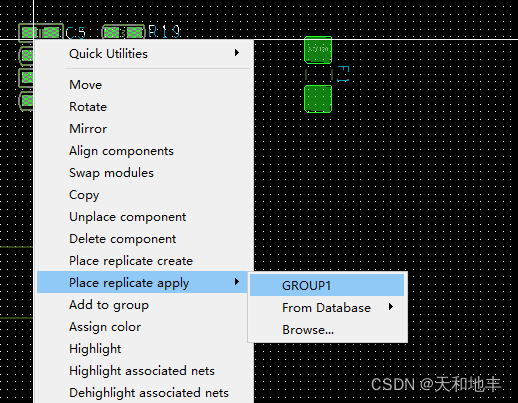

框选需要进行相同布局布线的模块后右键执行Place replicate apply-> GROUP1即可，其中GROUP1是之前所创建的相同模块的GROUP名称。
