Cadence Allegro 17.4版本差异对比功能使用

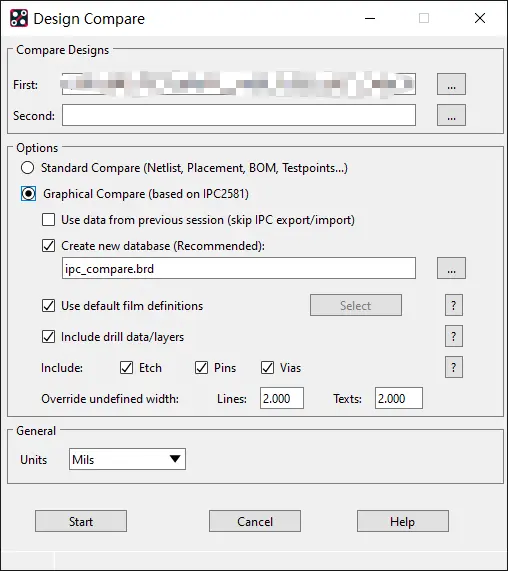

1.打开Tools-PCB Design Compare对话框

First:填入第一个版本的PCB路径

Secind：填入第二个版本的PCB路径

Options中有两种模式，第一种是标准对比只对比括号中所示内容，第二种是图形对比，基于图形差异进行对比，在设计小更改中比较注重这种差异，下面重点说明这种对比方式。

Use data ……是指是否使用前一版本的数据即跳过IPC导入导出

Create new……是指是否创建一个新的PCB用来存储对比数据

Use default ……是指是否使用默认的光绘设置

Include drill……是指是否包含对钻孔数据和层的对比

Include etch pins vias 字面意思

override undefined width 指对未定义的线宽进行覆写，分别对lines text 定义覆写宽度

常规设置单位

左下角start点击开始对比。

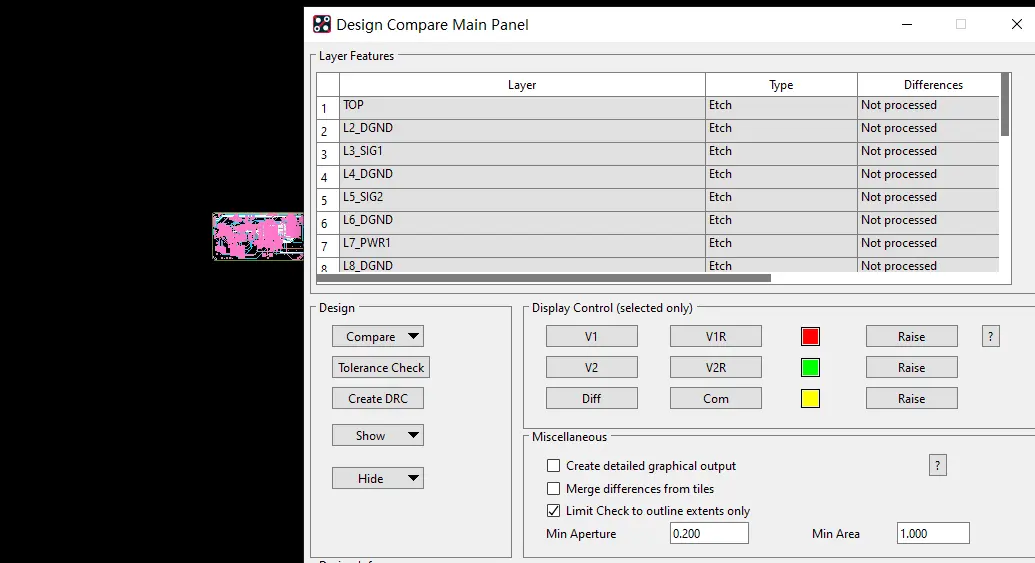

稍等片刻后(中间会有短时无响应，不要进行操作)会出现上面的对话框

图层保持默认（有特定对比层可以选择对应层）

点击Design--Compare

会出现逐层逐块的对比，等待结果即可

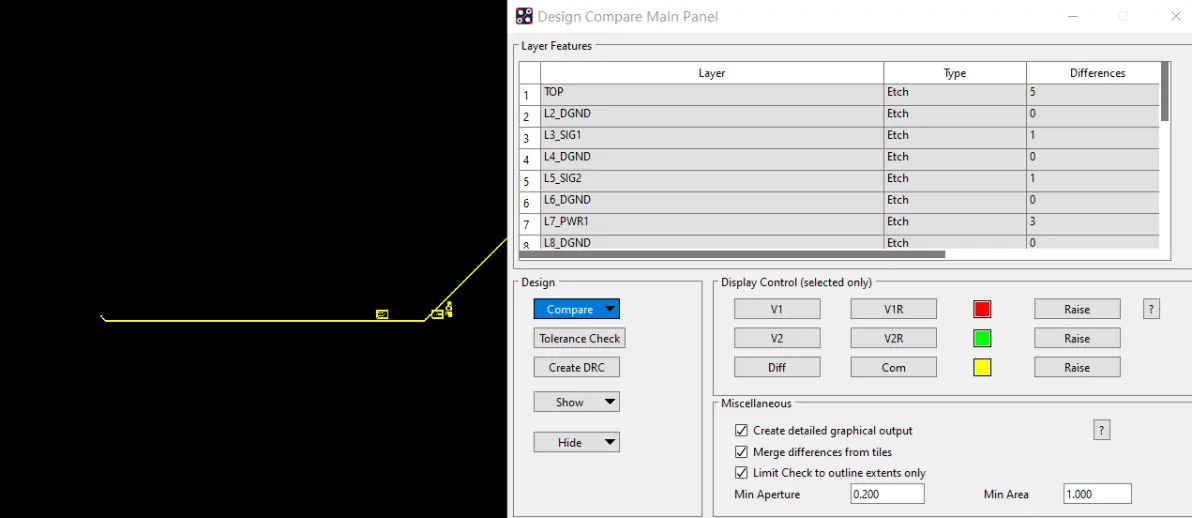

当出现上图后说明对比完成

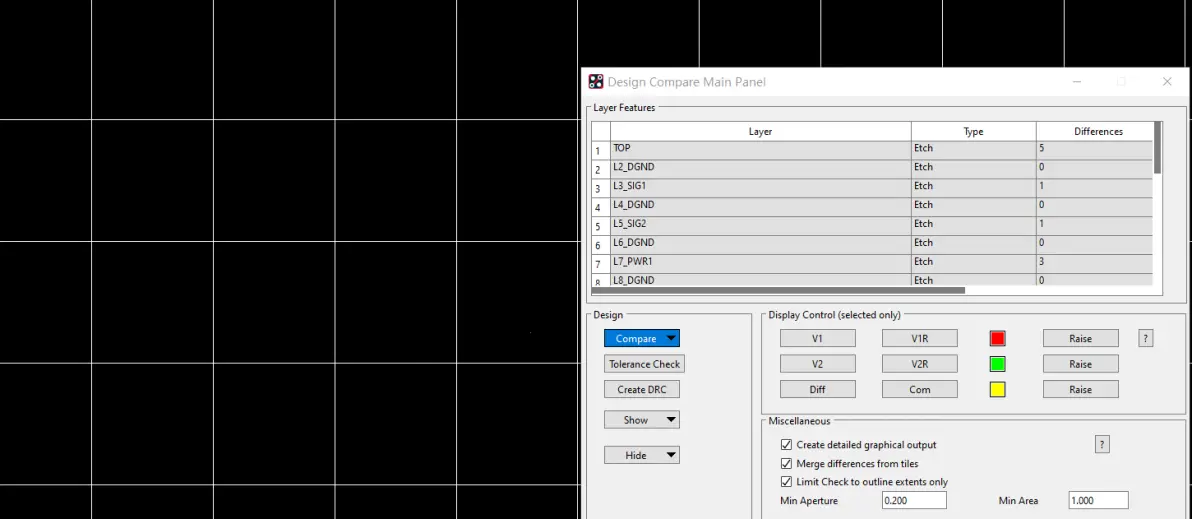

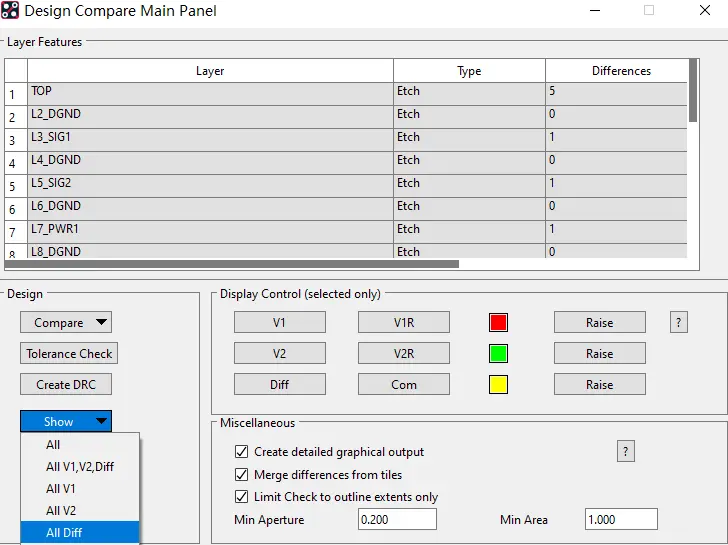

使用hide命令hide all隐藏所有，使用show 命令show difference

可以将差异显示出来

点击一下tolerance check可以将小差异消除（自己把握要不要使用）

Create DRC可以将差异部分以报错形式提示，方便较大设计进行新旧版本的差异对比。

右侧可以选择展示颜色以方便突出重点。

还有一些杂项设置，按需设置不再赘述
