Virtuoso ADE原理图AnalogLib库中Switch使用指南

Symbol: switch

   switch_symbol


A,B:等效于一个电阻;

C,D:等效于控制开关(CD间的控制电压控制AB的断开或闭合);

open switch resistance:开关断开状态下的等效电阻(AB之间);

close switch resistance:开关闭合状态下的等效电阻(AB之间);

open voltage:断开开关所需的电压值(CD间电压低于该值，则AB间处于断开状态);

closed voltage:闭合开关所需的电压值(CD间电压高于该值，则AB间处于闭合状态);

• 有W标记的是正端，正负端不要接错
• open voltage 和 closed voltage设置的值不能相同 Relay on and off thresholds ('vt2' and 'vt1') must not be the same value
• 一般设置open voltage 小于 closed voltage的值

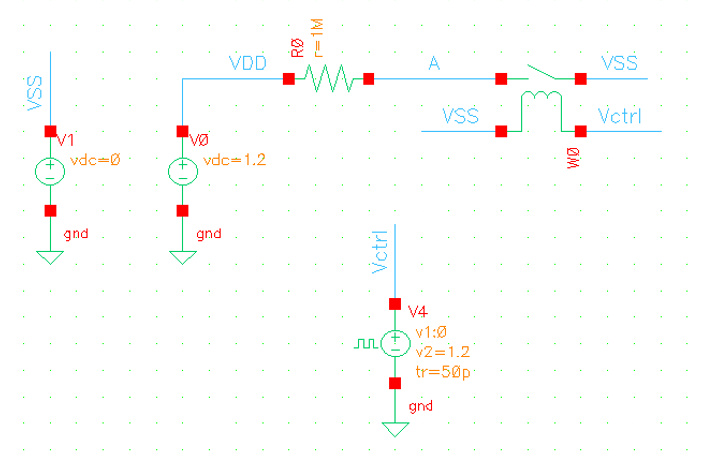

使用spectre对switch的进行仿真，下图为设置的仿真原理图。

open voltage: 0.5V

closed voltage: 0.6V

open switch resistance: 1T Ohms

close switch resistance: 1 Ohms

VDD:1.2 V

VSS: 0 V

C,D间的控制电压:Vctrl

   switch_仿真原理图

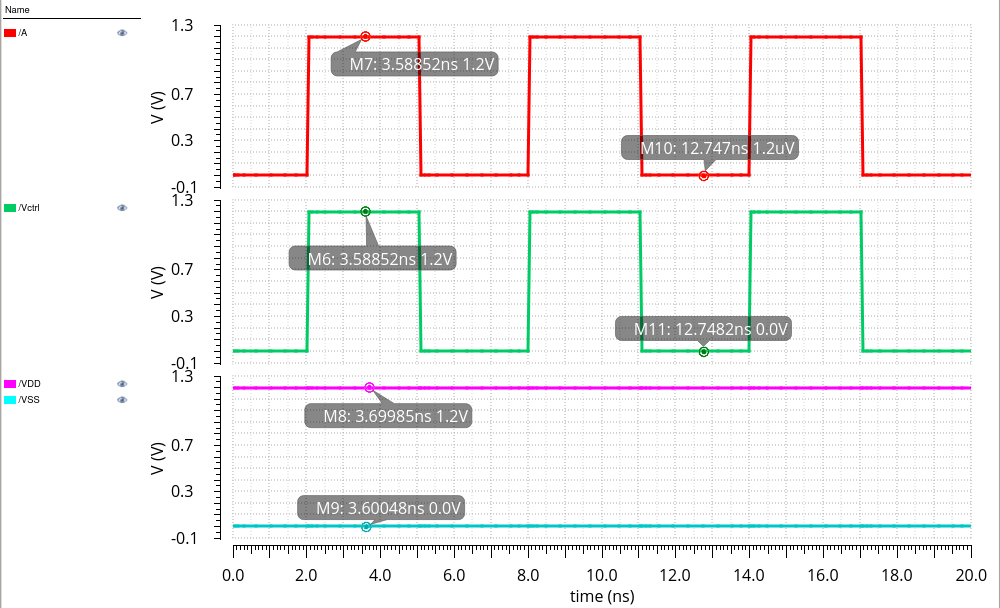

仿真波形如下图，当Vctrl大于0.6V，开关switch导通，即A点与VSS相连，所以。

当Vctrl小于0.5V，开关switch断开，即A点浮空，所以。

   switch_仿真波形图

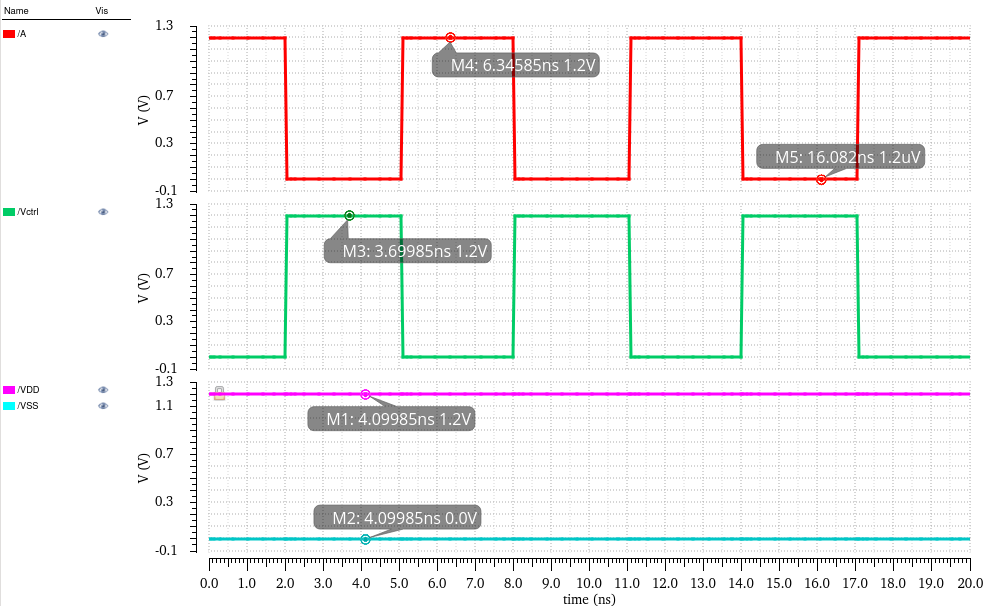

如果设置switch的参数为open voltage 大于 closed voltage（open voltage: 0.6V ; closed voltage: 0.5V），即Vctrl大于0.5V，开关switch导通（闭合）；Vctrl小于0.6V，开关switch断开。再次对电路进行仿真，仿真波形图如下图。

   switch_仿真波形图2


因为Vctrl大于0.5V，开关switch导通（闭合）；Vctrl小于0.6V，开关switch断开。如果，开关是断开还是闭合？这样设置参数，会产生矛盾，导致上图波形输出有误，具体什么原因可以一起探讨交流。
