模拟集成电路：Cadence虚拟机Virtuoso ADE应用

本文为转载https://zhuanlan.zhihu.com/p/140955754

（仅为个人实时踩坑经验记录，会不定时更好补充。ps，这是讲模拟电路的）

1.Cadence与EDA有什么区别。

EDA是电子设计自动化的缩写，说人话就是用软件代替大部分的人力进行电子设计。集成电路设计版图设计软件，还有电子电路设计以及PCB绘制软件等都属于此列软件，它是一系列软件的统称，并不是某一个具体的软件。

Cadence软件公司是一个专门从事电子设计自动化（EDA）的软件公司，是一个软件公司，他旗下有很多进行电子电路设计和集成电路设计的软件。如果你搜索cadence软件，你会发现这个所谓的cadance软件既能设计pcb也能画版图。但是实际上，Cadence SPB OrCAD Allegro是做电子电路设计画PCB的软件，而做芯片设计用的是Cadance virtuoso。

2.virtuoso

我念做沃求搜（平舌音），芯片设计画版图仿真等用virtuoso一个就行了，目前我（大部分的日常工作）用到的就只有这个。因为国内有部分公司会做出来自己的EDA工具，但是基本上和virtuoso使用方法差不多，甚至更方便一点，但是学会了virtuoso基本上就可以了。

virtuoso运行平台是在linux平台上（这个意思就是windows上没有，别买错资料了），我是学校后来培训发的虚拟机，如果手头没有的话可以直接在宝上买，大概一百来块，是617版本的，常用的工具和工艺库都有。但是搜入门教程，用virtuoso搜不太到。或者在网易云课堂那里搜模拟IC入门，有知乎大神提供的虚拟机（514版本的）和入门视频教程，个人建议最好看完入门教程，不然连虚拟机怎么打开都不知道（_(•̀ω•́ 」∠)_我一开始真的不知道linux咋用）

virtuoso的使用（模拟IC设计）流程大概是这样的。

设计出电路图schematic---〉进行仿真用ADE前仿真---〉画出版图layout---〉使用calibre做DRC和LVS--〉寄生参数提取，后仿真。

如果想要学习，资料搜索是要分为（1）模拟IC设计，（2）ADE仿真，（3）版图绘制，（4）calibre的DRC和LVS，（5）后仿真（对于后仿这块接触的不多，后面可能会增加更新）

所以，如果单纯的搜芯片设计是搜不到你所需要的全部资料的。

3.ADE和calibre

ADE是analog design environment的缩写，是virtuoso的一个对电路schematic的仿真工具，用于前仿真阶段，后仿真好像也用得到（但是我还没有用过_(´ཀ`」 ∠)__ 别问，问就是我菜），在virtuoso514版本里是analog environment，而在617版本里它就变成了ADE缩写，在launch里能找到这个工具。目前我能找到的ADE入门资料基本上都是以514版本为基础的。

calibre是能进行DRC,LVS和寄生参数提取的软件，这个针对的是版图layout。

DRC是用你绘制的版图和工艺规则做对比，工艺规则一般由代工厂提供，用来检查版图绘制是否符合标准的。

LVS---layout vs schematic，即版图和电路图进行比对，看看版图绘制是否和电路图的连接关系一致，这个是使用版图的网表和电路图的网表做对比的，但是也是需要lvs规则的。

寄生参数提取也是用calibre的，提取结束之后再到ADE进行后仿真（大概……）

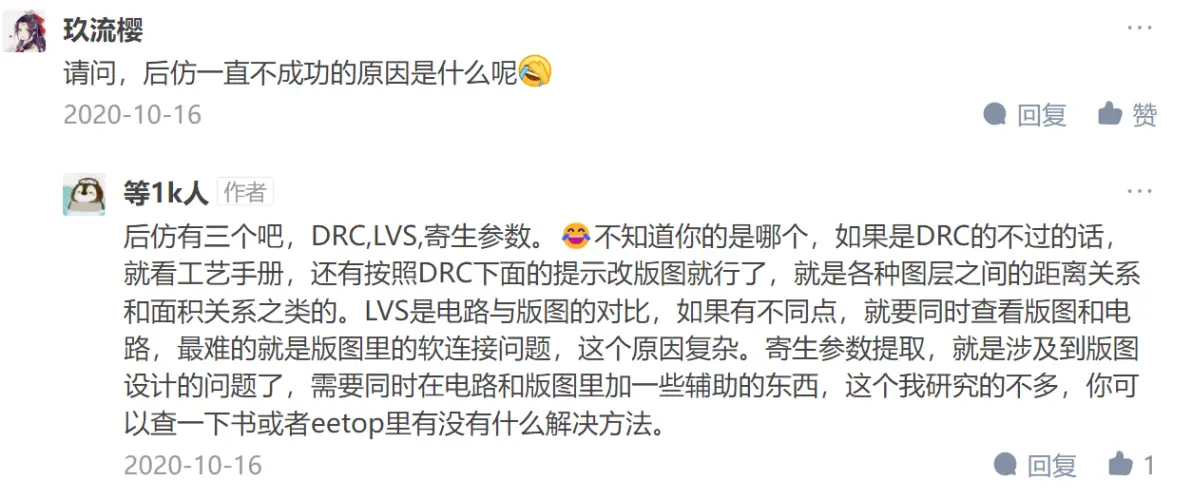

PS：此篇转载于知乎，链接如下：https://zhuanlan.zhihu.com/p/140955754

个人心得：近期模拟集成电路大作业需要用cadence做前仿真，从虚拟机安装到工艺库导入，再到一步步学会绘图，甚至过程中遇到问题搜索百度在搜索引擎都遇到困难（问就是不知道该搜什么），以及搜出来的不是我想要的，意外看见这篇知乎文章，写到我的心坎里去了，新手建议参考。
