分享集成EMX的Virtuoso IC618虚拟机镜像与电磁仿真环境配置

这是一个虚拟机。

系统：Centos7 //应该是7.9

运行：我是在VMware17中使用的，应该15以上的都可以兼容

软件：Virtuoso IC618

安装好的插件：Spectre181；INNOVUS；INCISIV；EMX；Calibre2019

建议：需要加装软件的话建议使用root账号。使用软件建议普通账号。

虚拟机密码：root和普通账户密码均是123456

注意：/opt/eda/cadence/INTEGRAND60/bin 目录下有gdsview和gdsview-ogl两个文件，把他们的文件名互换一下，如果不改的话会影响EMX中GDS-View这个功能。//上传后才发现这个问题，懒得改了

下载：https://pan.baidu.com/s/1HwkjN2OGWr3OjI8S6-iZGg  提取码：scxv

//不知道发在文章里会不会被吞，不行的话还是私聊找我。

使用：Vmware读取解压后的文件即可

2023-10-16更新：

反应说是生成symbol时会报错没有ModelGen的feature。需要在opt/eda/cadence/license中的license.dat最后一段添加feature。就把上一段EMX_Solver的复制一段，名字改成EMX_ModelGen就可以正常使用了。

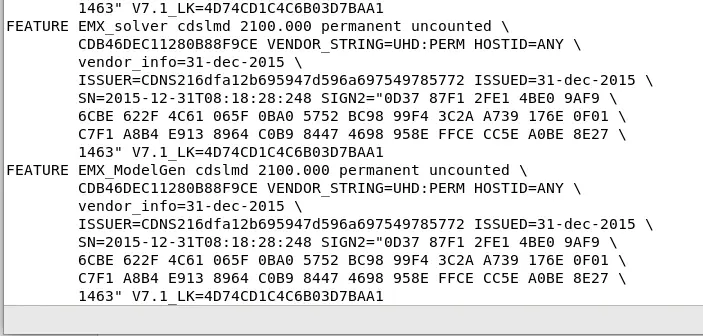

如图添加

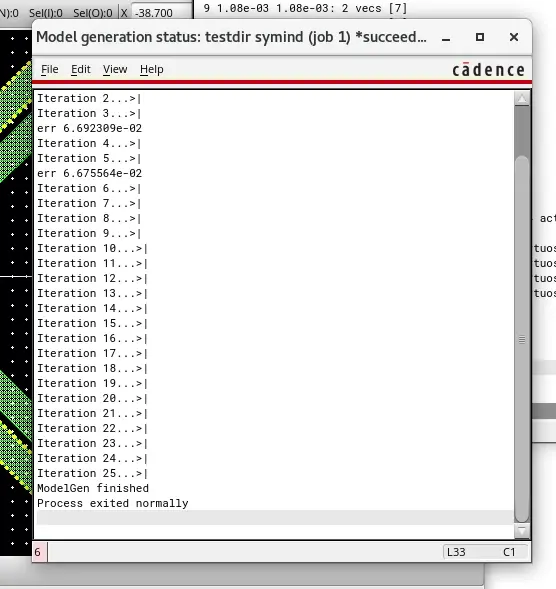

成功生成
