模拟IC软件操作：Virtuoso ADE L电路仿真环境搭建与测试流程

• ADE L中，当没有给元件一个具体的数字而是一个参数化的符号（任意字母）时，通过Variables→copy from cell view可以将上述参数导入ADE中，在后续的仿真可以直接给参数赋值进行仿真，其中赋值也可以赋逻辑运算的关系式

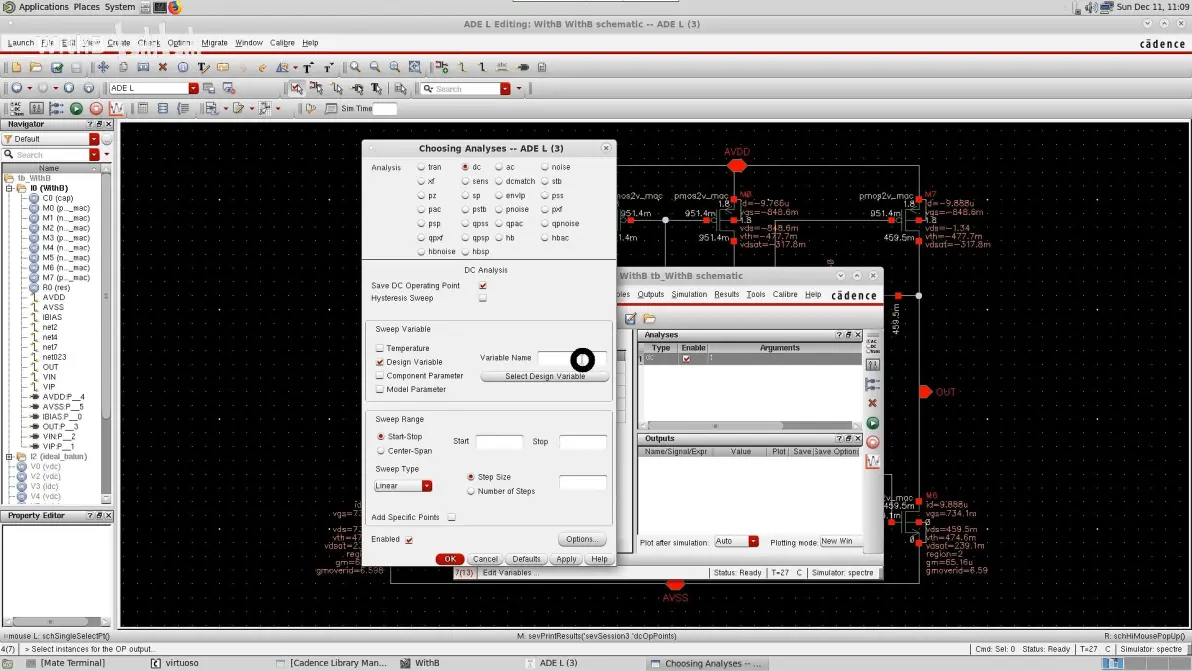

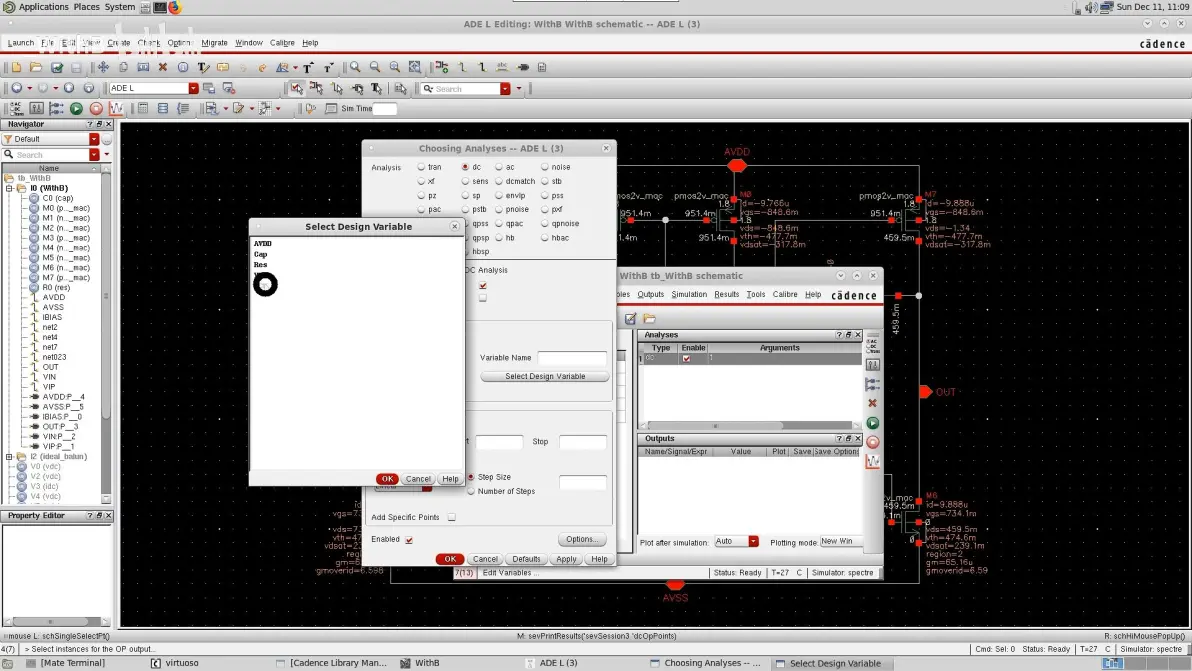

12:08 单一参数扫描

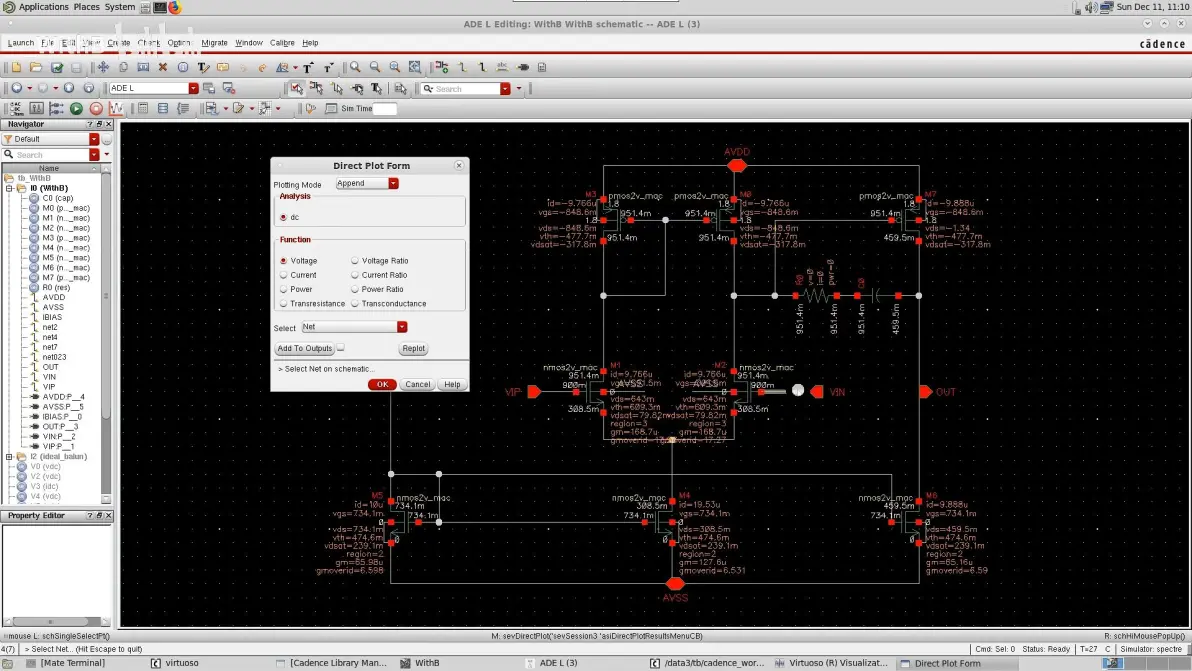

扫描完后，想要知道某一条线的电压变化图等

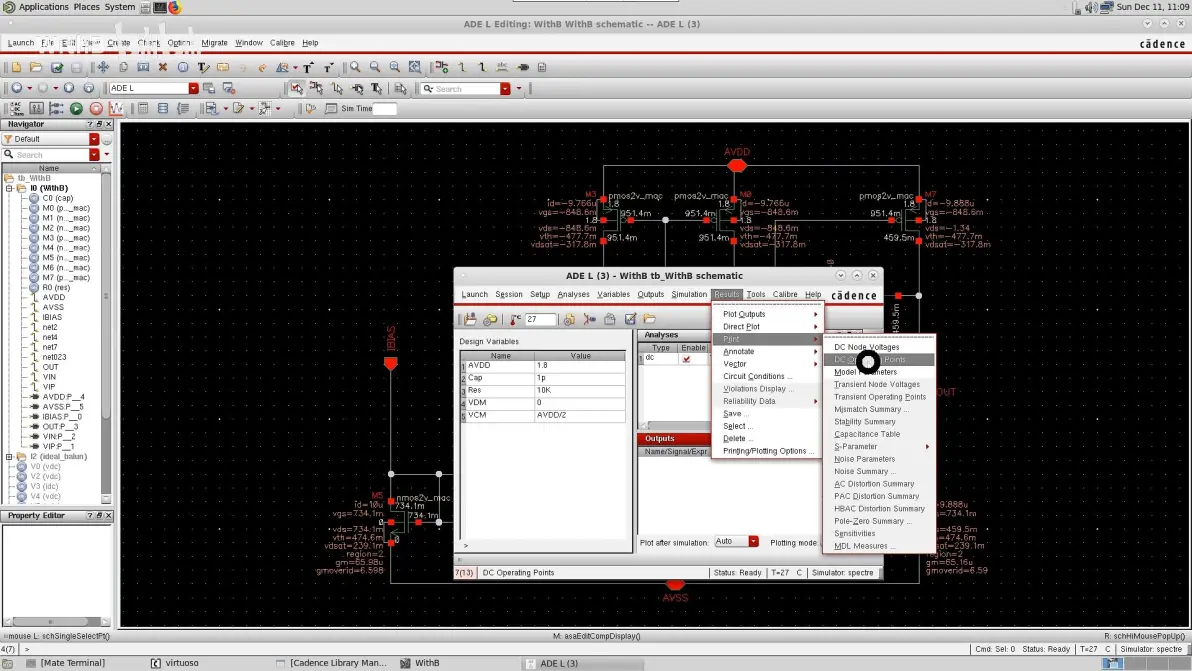

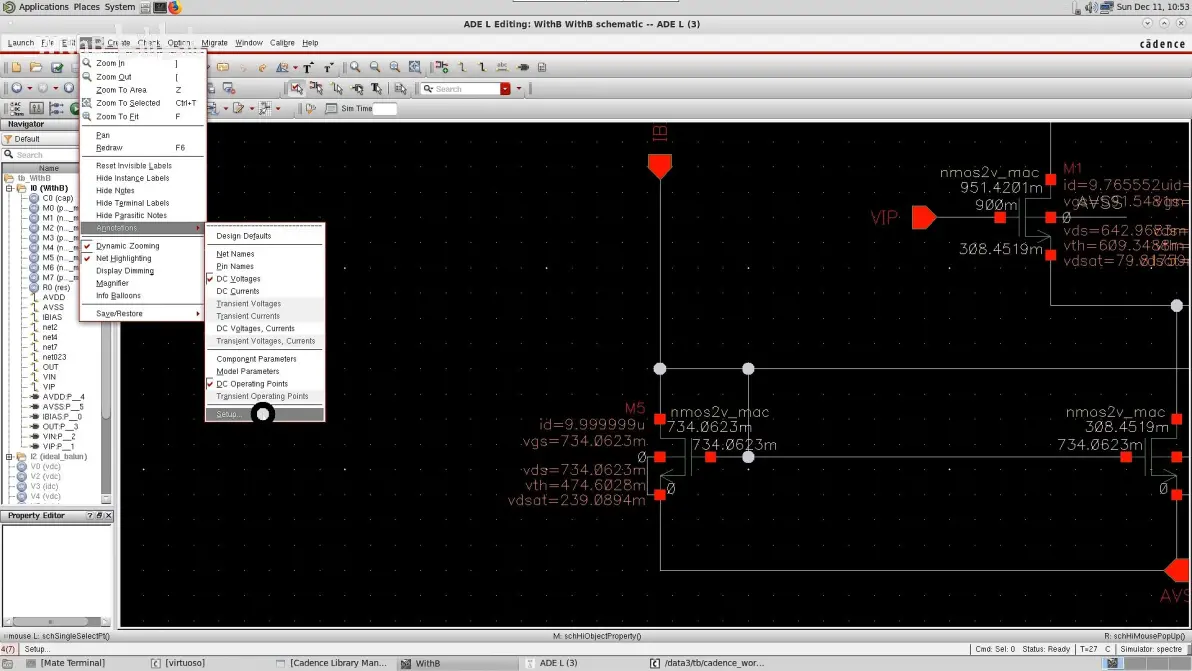

• DC仿真运行完后，想观察每个管子的工作电流电压等参数时，选择

或者

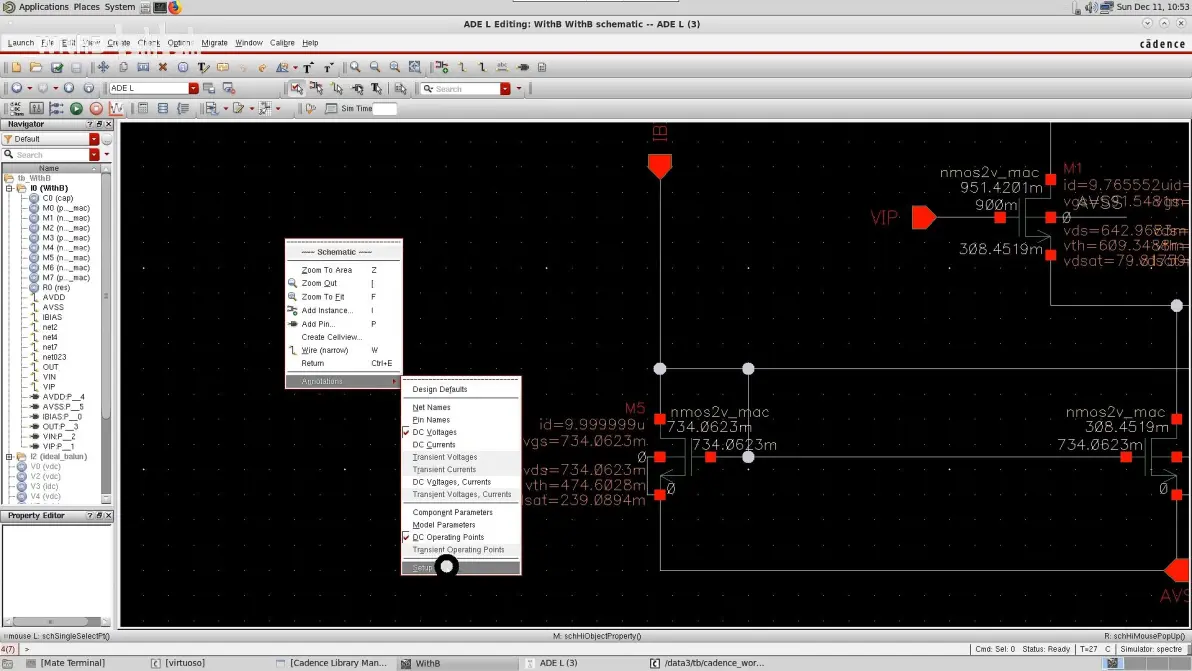

可以进行对参数的任意增加或减少

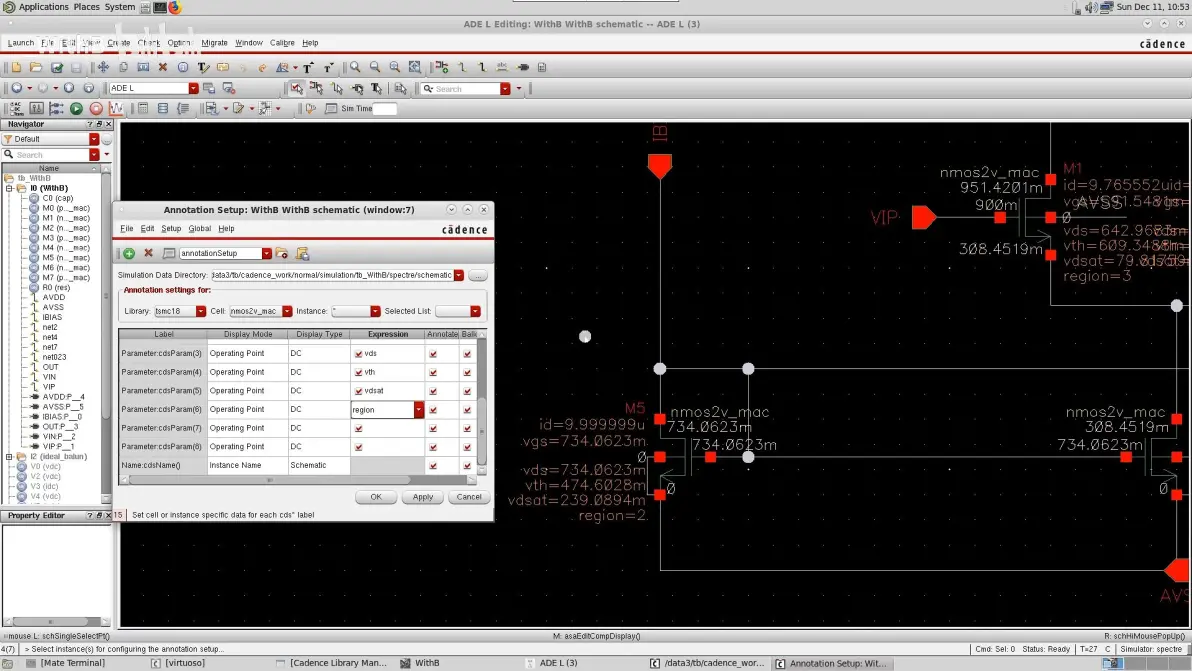

例如：增加对管子区域的显示：

Library对应工艺库 Cell对应选取的管子 Instance可以具体到单独一个管子

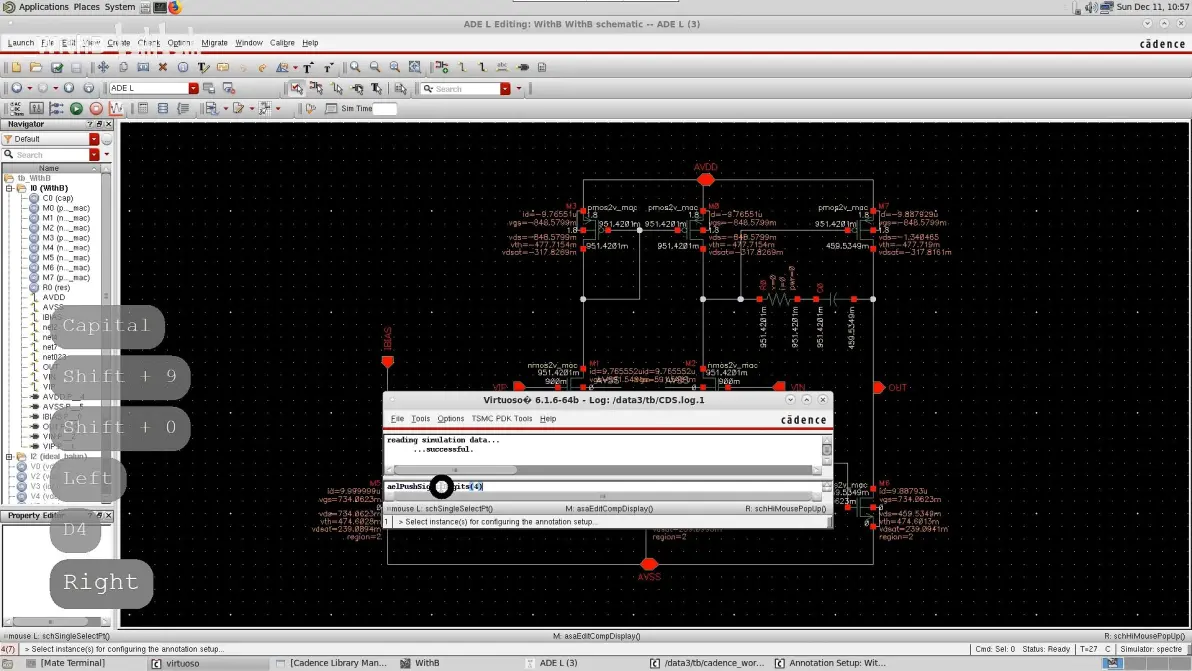

09:28设置参数显示的位数

输入字符串aelPushSignifDigits(n)

括号中的n代表总位数

11:38 观察全部的参数

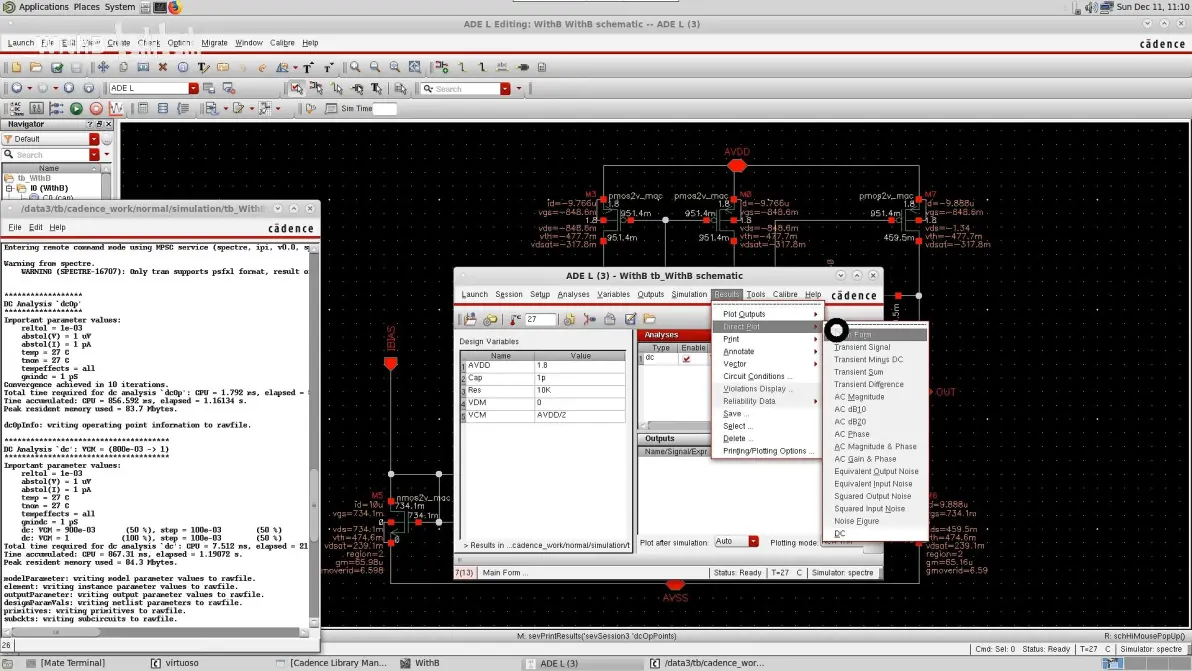

如果想看全部的DC参数（前提是完成了DC仿真后），选择：

点击想要观察的管子即弹出对应参数窗口

15:41 快速打Label

点击对应元件后按空格，此步骤应在未连线前进行，否则打不上Label

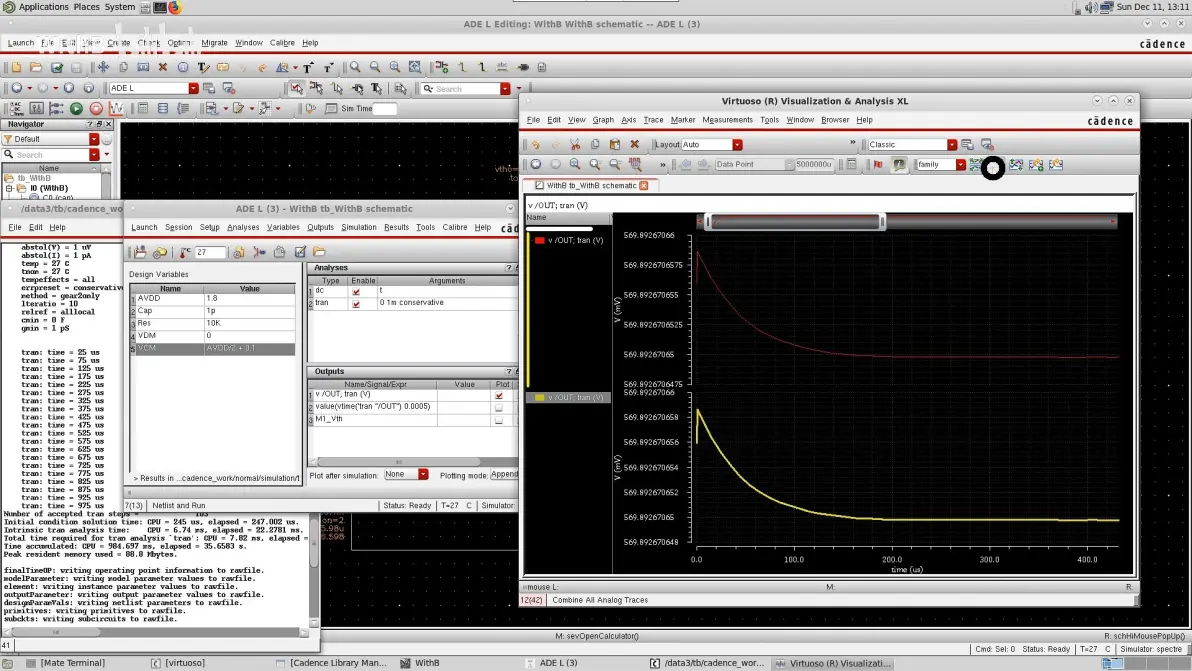

18:52 trans仿真

21:21 输出图形及窗口设置

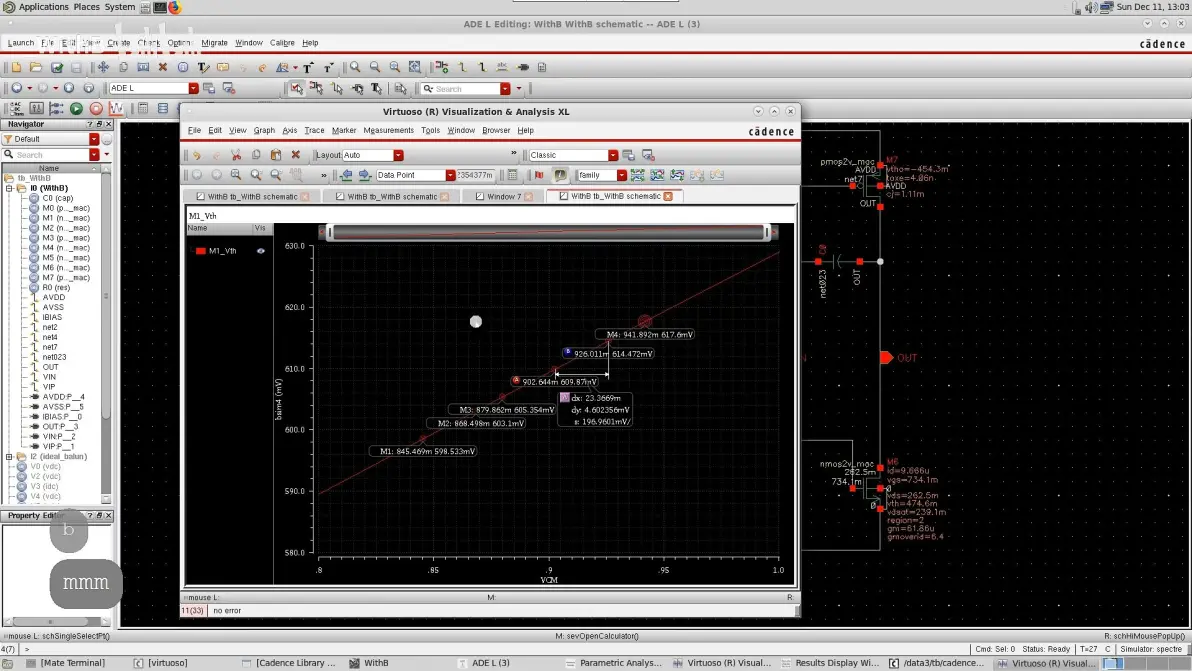

• 多点标记：按M

29:06 图形合并或分散

29:22 图形颜色与曲线颜色设置

29:55 电压和电流信息保存显示问题

32:43 电压电流注意事项

36:22 AC仿真
