Cadence电磁仿真插件EMX安装指南

一些安装前的小tips：

1.      建议在root账户下进行安装操作

2.      在提示缺乏权限的时候可以在当前目录下使用sudo chmod 777 /文件路径/ 来设置权限

3.      在终端里面的粘贴快捷键是CTRL+shift+V

4.      本教程假设已经参考https://blog.csdn.net/qq_40987215/article/details/104722352中的流程，安装好了所需的基本环境和软件

5.       安装文件我会尝试发在评论区，如果被吞了就只能找我要了。

一、 EMX安装过程（以下过程全部在root账号下进行）

1.      在Centos中右键选择“open with disk image mounter”挂载软件镜像，桌面上会出现挂载好的镜像，将镜像中的文件复制到系统中一个路径中，例如：/opt/EMX

2.      在/opt/EMX中右键打开终端，输入tar xf Base_INTEGRAND60.00.000_lnx86_lof1.tar解压，在该目录下会生成INTEGRAND60.00.000_lnx86.Base文件夹

3.      按照 https://blog.csdn.net/qq_40987215/article/details/10472235 中安装好InstallScape 并使用命令sh /opt/cadence/installscape/iscape/bin/iscape.sh启动InstallScape

4.      和安装IC617一样选择Local directory Media install，路径选择到 /opt/EMX/INTEGRAND60.00.000_lnx86.Base/CDROM1 一路继续，确认安装路径应该是/opt/cadence/INTEGRAND60 ，安装完成后退出InstallScape 这时候在/opt/cadence/INTEGRAND60里面就会有安装好的EMX，接下来就是将EMX集成到cadence

5.      在home文件夹下选择显示隐藏文件，打开.cdsinit文件。在最后添加加载路径(分号后面的内容只是注释)

;;; EMX initialization start

(load "/opt/cadence/INTEGRAND60/virtuoso_ui/emxinterface/emxskill/emxconfig.il")

;;; EMX initialization end

然后保存对文件的修改

6.      配置第五步中的emxconfig.il 文件。在/opt/cadence/INTEGRAND60/virtuoso_ui/emxinterface/emxskill中找到并打开emxconfig.il文件。最主要的是在第三行 EMX_interface_path=()的位置添加路径，需要修改为：EMX_interface_parh=” /opt/cadence/INTEGRAND60/virtuoso_ui/emxinterface” 这里原来是有括号的，需要把括号删掉。

然后在该文件中找到EMX_path修改为：EMX_path="/opt/cadence/INTEGRAND60/bin"

找到EMX_ps_viewer设置为：EMX_ps_viewer="gv"

7.      破解EMX。EMX使用的是和cadence一套的license，这里使用1patch进行破解。1patch由https://bbs.eetop.cn/forum.php?mod=viewthread&tid=896342&highlight=1patch提供，也可以参考论坛的安装方法

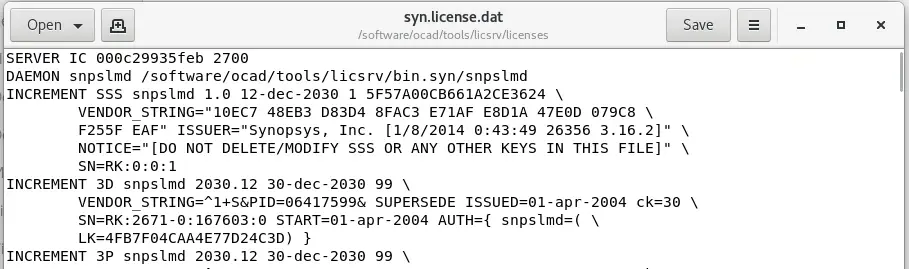

8.      在Windows系统下打开\EMX6.0_withCrack\Crack\1patch\ocad\ocad\tools\licsrv\generator\synlic.gen 中的scl_keygen.exe 在软件的HOST ID Daemon和HOST ID Feature中都填入你的hostid，在HOST Name中填入你的hostname，如果不知道可以在centos中输入hostname和ifconfig（ether后面那个是hostid）查询。在目录下会生成一个Synopsys.dat 把他拖到fix.bat上，然后把文件中第二行路径改为在centos下patch的路径，比如：./EMX6.0_withCrack/Crack/1patch/ocad/ocad/tools/licsrv/bin/bin.syn/snpslmd

像这样

9.      在centos中把生成好的文件保存为 ?/ocad/tools/licsrv/licenses/license/syn.license.dat（这里修改过文件名）。

10.   在?/ocad/tools/licsrv/bin中打开终端，输入 ./licsrv-start 启动服务

//这里可能会报错，说给的路径是在/software/..下面没有文件。这样可以把ocad这整个文件夹放到根目录中新建一个software文件里面。

11.   在?/ocad/bin/中打开终端，输入./1patch -noecc /opt/cadence/INTEGRAND60 （这里noecc也可以换成ecc，不行的话可以多试试）（后面的目标路径最好修改成/opt/cadence 再跑一次因为我也不是很清楚到底是patch在哪里，好像和安装IC617时的破解过程重复了？//也许7-11可以不用执行？没试过//原破解软件还有几步我没有执行好像也没问题，可以按照原破解流程）

这里重复确认了一下，就是patch的上面那个目录。即使是显示0files changed好像也是没问题的

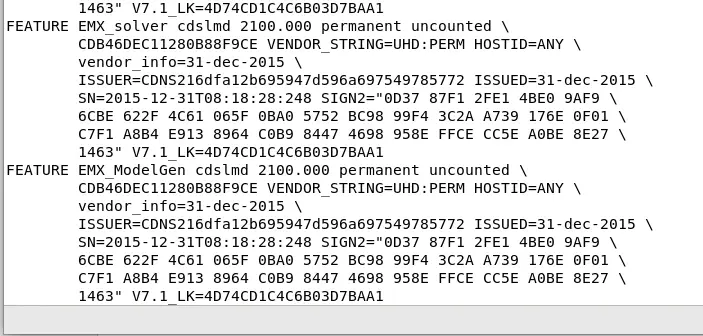

12.   破解最后一步。打开/opt/cadence/IC617/share/license/license.dat 拉到最后，直接复制一段前面的feature并把第一行修改为

FEATURE EMX_solver cdslmd 2100.000 permanent uncounted \

同样再复制一段，把第一行修改为：

FEATURE EMX_ModelGen cdslmd 2100.000 permanent uncounted \

如图：

最后一段

13.   验证EMX是否能正确工作。在/opt/cadence/INTEGRAND60/virtuoso_ui/emxinterface/中打开终端，输入virtuoso& 启动virtuoso。在弹出的窗口中可以看到有关于EMX相关的自动配置。

点击tools>library manager 选择testdir>symind>layout打开了一个螺旋电感的layout。螺旋电感有两个port，右键选择properties把两个port的layer改为M9 Pin 。

//这里如果不使用root账户是只读的状态

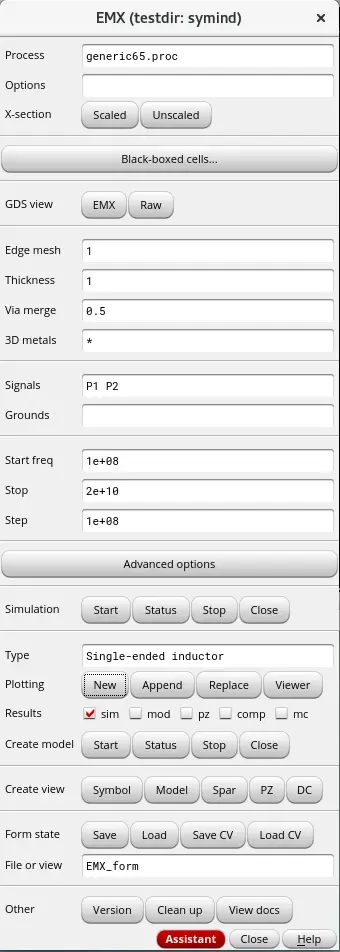

点击菜单栏的EMX>simulate 直接在simulation中点击start即可开始仿真。仿真成功后点击plotting>new即可查看仿真结果。如果破解不成功的话，在弹出的信息栏中会说license或者feature有问题啥的

仿真电感结果

14.   这个时候在EMX界面中第三行想要查看X-section，点击Scaled，在term显示报错gv command not found 因为前面已经设置为了gv，如果默认的话是显示ggv 这里我们使用gv。

按提示需要安装gv 浏览器打开网站https://www.gnu.org/software/gv/ 在downloading GV 中下载好gv-3.7.4.tar.gz

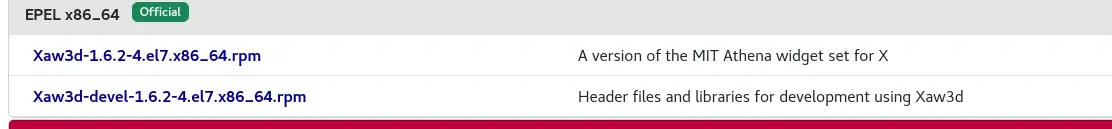

15.   安装gv需要使用Xaw3d这个库，故前往 https://pkgs.org/search/?q=Xaw3d 选择Enterprise Linux 7 (CentOS 7, RHEL 7, Rocky Linux 7, AlmaLinux 7)下的文件Xaw3d-devel-1.6.2-4.sdl7.x86_64.rpm

2023/9/12更新 现在发现pkg.org搜索xwa3d没有上面那个包了，因此要下两个包，一个是Xaw3d 一个是Xaw3d-devel ,前面一个是后面这个库的依赖。

这两个包都要下载

16.   通过 yum install 包名 安装这三个包libXmu-devel、libXpm-devel、和pkgconfig。

17.   在15中下载好的文件夹下打开终端，输入以下指令：

$ sudo rpm -ivh Xaw3d-devel-1.6.2-4.sdl7.x86_64.rpm 安装好Xaw3d

$ sudo rpm -ivh Xaw3d-1.6.2-4.el7.x86_64.rpm 安装好Xaw3d

$ sudo rpm -ivhXaw3d-devel-1.6.2-4.el7.x86_64.rpm 安装好Xaw3d-devel

要是装好了会显示100%的进度

18.   在14中下载好的gv-3.77.4.tar.gz目录下打开终端，输入 tar xf gv-3.7.4.tar.gz解压得到gv-3.7.4文件夹，在该文件夹中的终端输入：./configure;make;make install (可以在INSTALL文件中找到该命令) //有可能在root下安装后在只在root账号下有用，要是再普通账号下可能还需要安装一次gv

19. 在EMX中先点击Process光标再点击最下面的Assistance选择process文件，在INTEGRAND60/virtuoso_ui/emxinterface/processes 文件夹中有默认的一些process文件，这里选择generic65.proc展示。选择好process文件后点击Scaled可以看到工艺刨面图。process文件如果自己的加工厂商给的pdk里面不提供的话，就只能自己写的。网上有相关的教程。

20. 发现可能出现GDS view功能异常的情况，（打不开或者黑屏啥的）可以再在 /opt/eda/cadence/INTEGRAND60/bin 目录下有gdsview和gdsview-ogl两个文件，把他们的文件名互换一下就可以了
