模拟IC设计：虚拟机软件平台使用指南

        模拟射频IC设计实践软件平台为vmware虚拟机平台，该虚拟机包含Linux操作系统、cadence IC仿真设计软件、版图验证软件、CMOS RF工艺PDK。该平台仅限用于个人IC设计学习目的。

可以通过123网盘下载虚拟机软件平台（不限速），下载地址：

https://www.123pan.com/s/Fs9Djv-G1B93.html 提取码:2024

 也可以通过百度网盘下载虚拟机软件平台，下载地址：

https://pan.baidu.com/s/1plAEHZqjcJnK7nU63tDpkg?pwd=2024 提取码: 2024

模拟射频IC设计实践视频课程：已入住bilibili课堂

模拟IC设进阶 https://www.bilibili.com/cheese/play/ss678075723

射频IC设计实践—基于蓝牙BLE实例 https://www.bilibili.com/cheese/play/ss856046952

芯片设计中的EMX和EMIR仿真 https://www.bilibili.com/cheese/play/ss663817405

百度网盘下载有时会出现crc校验错误，因此压缩文件包添加了恢复记录，可以采用winrar的工具——修复压缩文件来尝试修复一下后再解压。

一、本软件平台运行于vmware workstation虚拟机软件中，因此首先需要安装vmware workstation9或更高版本的软件。安装虚拟机vmware workstation9过程中出现“failed to create the requested registry key Key:installerError:1021"的解决方法：

1. 在注册表（开始--运行[win+r]--输入regedit）中找到hkey_local_machine\software\vmware, inc。将vmware, inc直接删除以后重新安装即可。

2. 因为系统（32位，64位）的不同，可能会出现找不到的情况，例如64位win7，就是在hkey_local_machine\software\wow6432node\vmware,inc.中找到的，还有在hkey_curret_user\software\vmware, inc.也找到了，将其全部删除以后重新安装即可。

    杀毒软件经常会禁用Vmware的一些服务进程，导致虚拟机系统的calibre验证软件license出错，因此建议在安装vmware的时候先关闭杀毒软件，安装完成以后将vmware的安装目录加入到杀毒软件的白名单里，然后再开启杀毒软件。

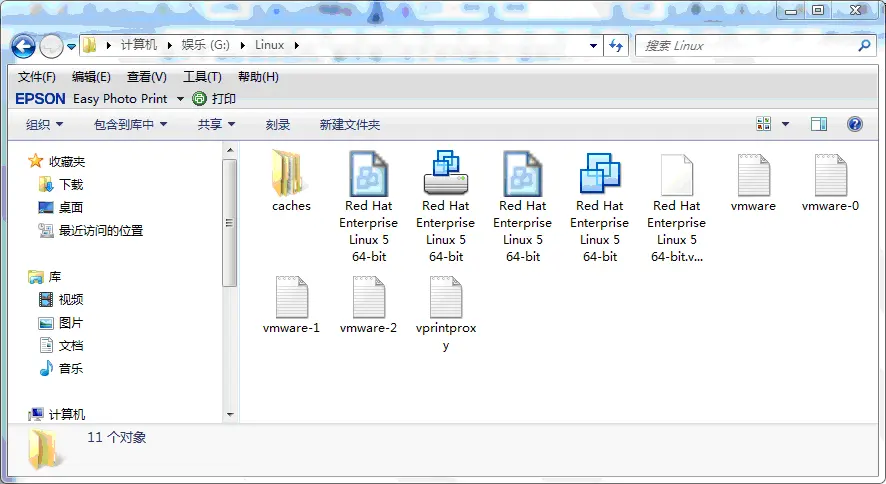

二、下载本软件平台压缩包文件“AnalogIC_Linux平台_V2.0.rar”，将其解压缩到一个剩余磁盘空间大于100G的分区内，解压缩以后文件列表如下图所示：

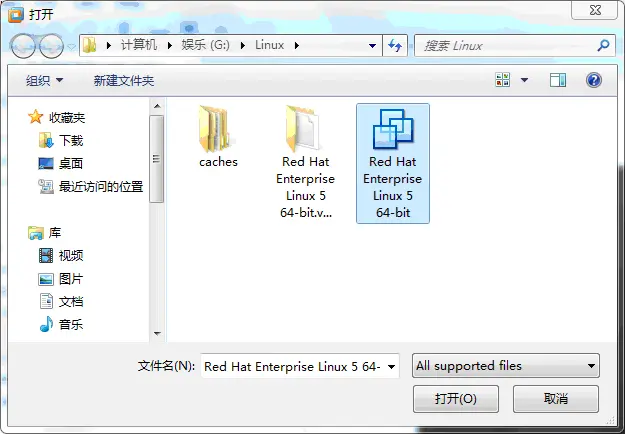

三、启动vmware虚拟机软件，选择菜单File—Open...弹出窗口中选择第二步骤解压后的文件夹内的“Red Hat Enterprise Linux 5 64-bit”打开，如下图所示：

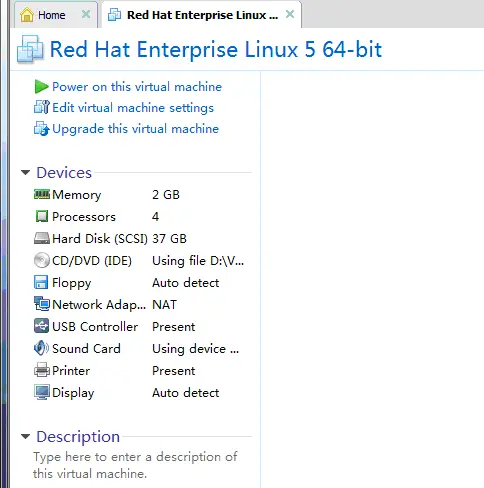

四、打开以后vmware中将显示该虚拟机软件平台的基本配置信息，如下图所示，在该页面可以配置虚拟机的内存大小、处理器核心数、虚拟硬盘空间等信息。如果个人电脑的配置较高建议提高虚拟机的内存和处理器核心数配置。

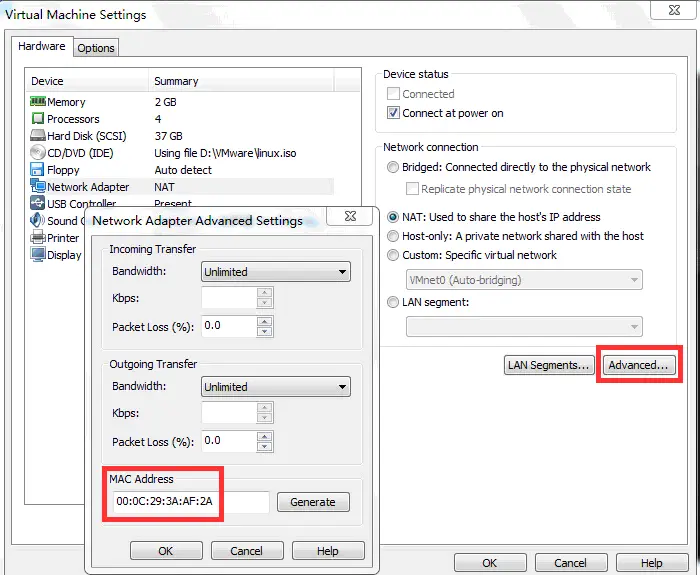

最需要注意的是其中Network Adapter配置里面的Advanced…选项中一定要将MAC Address配置为00:0C:29:3A:AF:2A，否则会由于虚拟机MAC地址不对而导致calibre版图验证设计软件license无法正常使用。

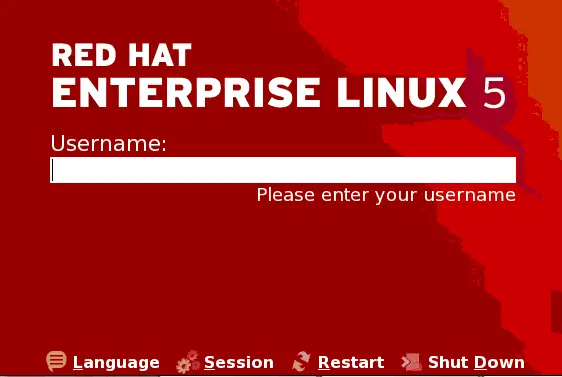

五、返回vmware虚拟机软件，鼠标点击“Power on this virtual machine”启动该虚拟机IC设计软件平台。启动完成以后在虚拟机的左下角有账号登录框，如下图所示：

（如果看不到该登录框，请将虚拟机右侧的滑动条拉到最底下）

输入账户名：chris 密码：chris登录Linux系统，此外该Linux系统的root账号密码为：chris

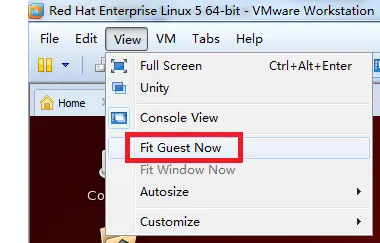

六、登录Linux系统以后将vmware软件窗口最大化，同时选择View—Fit Guest Now将Linux桌面自适应最大化，如下图所示。注意：这里没有将虚拟机桌面全屏化，因为全屏化时虚拟机桌面不流畅，经常出现画面拖影现象，影响实际操作。

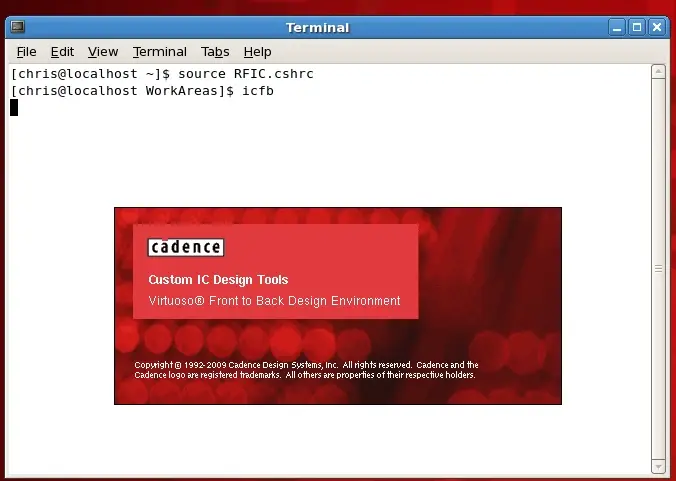

七、启动IC5141版本设计软件操作：在Linux桌面点击鼠标右键--选择Open Terminal打开命令终端，输入命令source RFIC.cshrc回车，（此时会自动进入到IC5141版本的WorkAreas的目录），再输入icfb回车启动设计软件。如下图所示：

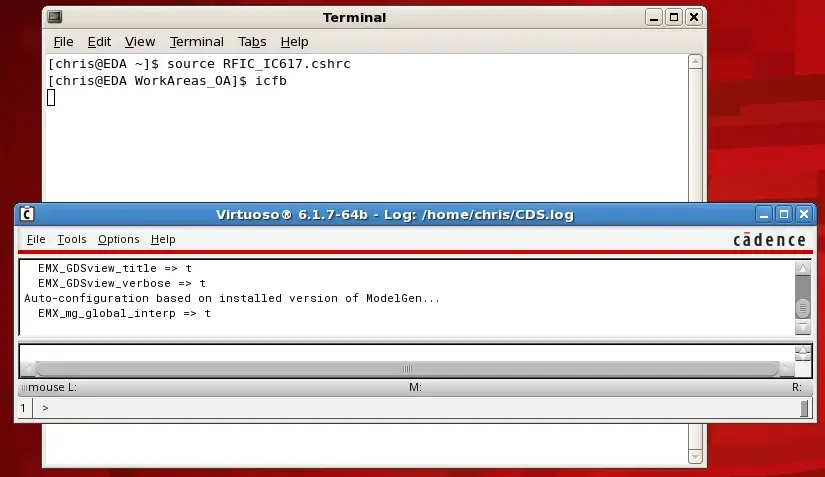

八、启动IC617版本设计软件操作：在Linux桌面点击鼠标右键--选择Open Terminal打开命令终端，输入命令source RFIC_IC617.cshrc回车，（此时会自动进入到IC617版本的WorkAreas_OA的目录），再输入icfb回车启动设计软件。如下图所示：
