网格划分与生成技术基础


网格划分或网格生成可将几何表面和立方体分割成多个单元。根据这些单元,使用偏微分方程计算所需的变量。在网格划分过程中,二维表面用三角形和四边形来表示,而三维立方体被分割成四面体、四棱锥、三棱柱和六面体。

网格划分有三种类型:

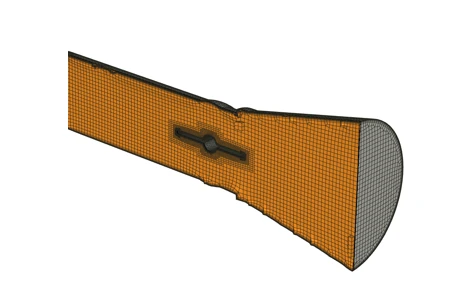

  1. 结构化网格划分 结构化网格的基本表示形式是三维数组,也就是说,将单元中心的 (x,y,z) 位置简单映射到数组中的 (i,j,k) 数值。因此,如果我们知道某个单元的 (i,j,k) 坐标,就自然会知道相邻单元位于 (i±1,j±1,k±1)。结构化网格非常有助于进行高速仿真,因为求解器不需要存储相邻单元的查找列表,这将降低大量的成本。


从几何角度看,结构化网格的模块仅限于二维四边形或三维六面体单元,这些单元是用各种明确定义的数学技术生成的,从代数到共形映射再到偏微分方程的解。不过,结构化网格在几何上受限,对于复杂的形状,难以生成网格。现代的结构化网格通常是模块结构,包含多个缝合在一起的结构化网格。我们经常会发现,与其他单元类型相比,在四边形和六边形结构化网格上计算 CFD 的解要更为精确。

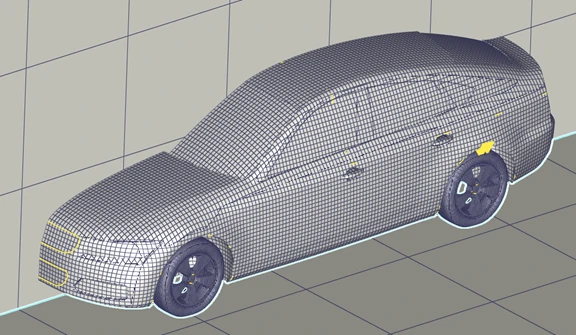

2. 非结构化网格划分

非结构化网格是指其基本表示方式中包括一个相邻单元的查找列表。非结构化网格在几何上是不受限制的,可以包括多边形(二维)或多面体(三维),面和边的数量不受限制。最常见的是借助 Delaunay 或阵面推进法生成的四面体网格。然而,纯六面体网格仍然可以是非结构化的,如果它们没有 (i,j,k) 坐标,将其称为“结构化网格”在形式上是不正确的。非结构化网格在工业 CFD 领域很受欢迎,因为可以相对容易地在复杂的几何形状上生成这类网格。然而,由此生成的单元往往属性不够完美,如偏斜过大和对齐效果欠佳,因此由于截断误差高和数值扩散,这往往会降低求解器的准确度。

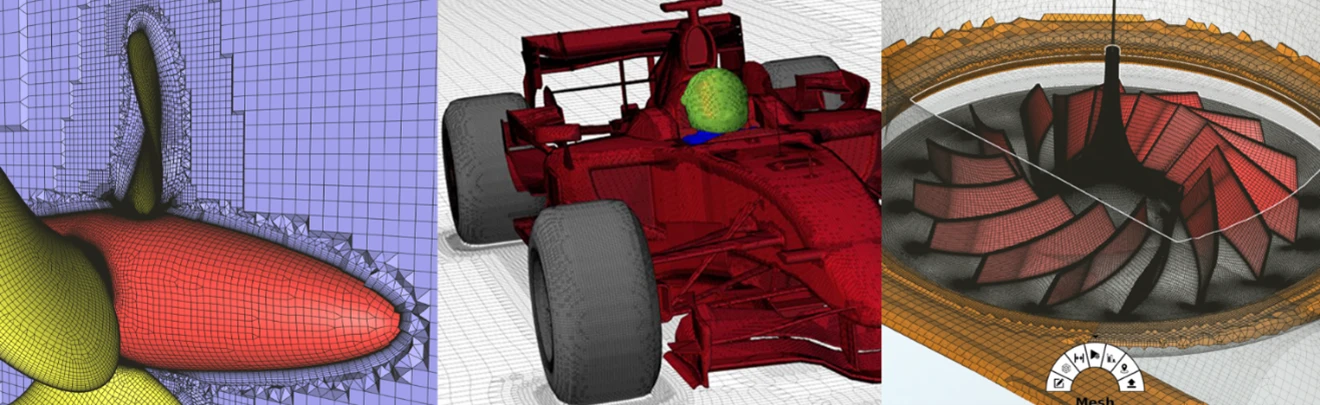

3. 混合网格划分

为了完美兼顾准确度、速度和灵活性,一些现代 CFD 求解器会使用混合网格,它们由结构化模块和非结构化区域以及许多不同的单元类型组成。通常情况下,近壁面网格将使用棱柱层来表示边界层,然后随着网格不断偏离几何模型而过渡到其他单元类型。


                                                   为什么网格划分很重要?

网格的质量(由网格中每个单元的几何指标衡量)会影响 CFD 解决方案的准确性和收敛性。要想实现良好的仿真效果,在准确度和计算资源之间取得平衡非常重要,为此,要进行网格敏感性测试。对于某些几何形状,粗糙的网格就足以满足仿真需求。因此,CFD 应用的要求决定了所需的网格质量和求解准确度。

                                                    如何生成高保真网格?


网格划分是 CFD 工作流程中最耗时的部分,对仿真结果影响很大。

以下三个步骤可以确保生成高质量的网格:

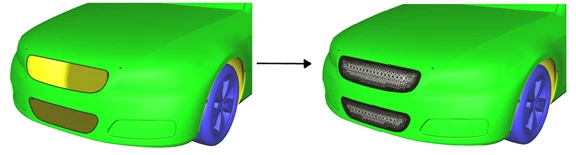

1. 几何清理和水密几何体

清理几何体有助于节省仿真时间,这也是 CFD 分析的关键步骤,通常需要耗费几天甚至数周的时间,具体取决于几何体的复杂程度。确保几何体没有无关的特征、层和表面,有助于得出更精确的流体流动解。此外,水密几何体有助于求解器针对不同的流域进行仿真。


2. 物理学关键区域的网格细化

网格间距如果不能求解流体变量的局部变化,就会引入离散化误差。然而,如果网格过于精细,就会增加不必要的计算时间和工作量。因此,必须根据几何形状和应用来选择合适的网格大小。推荐利用网格细化来捕捉近壁面行为和复杂几何区域的物理现象。


3. 网格收敛性研究

网格收敛性研究是指在越来越精细的网格上运行仿真,直到流动变量不再有明显变化。通常需要对一个新的几何体进行一次研究,以确保网格足够精细,能够提供有价值的结果,同时不会过于精细,以至于需要过多的计算时间和内存。


                                                    通过 Cadence 进行网格划分

Cadence Fidelity Pointwise 是一个独立的 CFD 网格生成器,提供全面的功能,包括几何模型准备,使用各种技术生成网格,并与各种流体求解器兼容。在生成网格时,低层级实体将高层级实体粘合在一起,形成一个连续的网格,为网格构建技术和风格带来了很大的灵活性。这种灵活性根植于 Fidelity Pointwise 产品的网格划分理念,使其能够涵盖广泛的工作流程。此外,网格拓扑结构与 CAD 的几何形状无关,非常灵活。Fidelity Pointwise 的不同网格划分技术可以解决不同应用中的网格离散化问题。


   Fidelity Pointwise 提供卓越的 CFD 网格划分技术


   -支持多种网格类型


   -几何模型修复


   -支持任何 CFD 求解器格式的网格划分

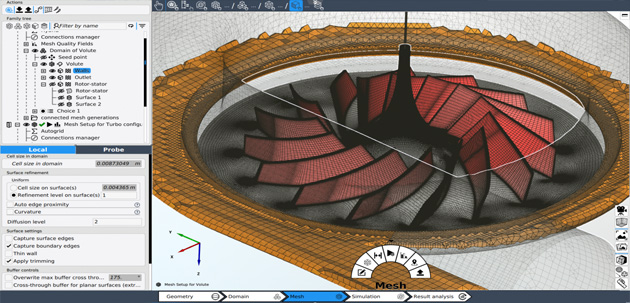

Fidelity Automesh 技术可以自动执行原本费时费力的几何体准备过程,同时不会损失任何几何体细节,近乎实时地为 CFD 分析提供高质量网格。Fidelity Automesh 解决方案将不同的网格划分技术整合到了一个工作流程之中。用户可以在 Fidelity 环境中轻松地将流动求解器与 Fidelity 网格划分技术结合使用,体验高度简化的工作流程。


          Fidelity Automesh:


   -精简至自动化、可定制的工作流程


   -加速工程进度


   -整合S2V和V2S网格技术


   -混合结构-非结构网格划分无缝整合


无论是哪种类型和复杂程度的几何形状,Cadence 的网格划分软件都可以快速生成高质量的网格,供计算流体力学分析使用。
