OrCAD Capture 17.4 实时在线的DRC错误检查与管理设置方法

Cadence OrCAD Capture 是一款多功能的PCB原理图输入工具。新发布的OrCAD Capture17.4作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一，具有简单直观的用户设计界面。

OrCAD Capture 具有功能强大的元件信息系统，可以在线和集中管理元件数据库，从而大幅提升电路设计的效率。OrCAD Capture CIS提供了完整的、可调整的原理图设计方法，能够有效应用于PCB的设计创建、管理和重用。将原理图设计技术和PCB布局布线技术相结合，OrCAD能够帮助设计师从一开始就抓住设计意图。

不管是用于设计模拟电路、复杂的PCB、FPGA和CPLD、PCB改版的原理图修改，还是用于设计层次模块，OrCAD Capture都能为设计师提供快速的设计输入工具。此外，OrCAD Capture原理图输入技术让设计师可以随时输入、修改和检验PCB设计。OrCAD Capture 与OrCAD PCB Editor的无缝数据连接，可以很容易实现物理PCB的设计；与Cadence PSpice A/D高度集成，可以实现电路的数模混合信号仿真。

OrCAD Capture 17.4有很多新功能更新，今天我们一起来学习实时在线的DRC错误检查与管理设置功能，该功能可以让工程师在原理图设计中实时的发现设计过程中存在的错误，并督导工程师及时纠正这些设计错误和存在的问题，为电路的原理图设计打好坚实基础。今天接下来我们就一起来学习如何使用实时在线的DRC错误检查与管理设置功能。

（1）OrCAD Capture 17.4实时在线查看和修改在原理图创建过程中的DRC规则检查结果，能够支持实时在线的DRC检查结果，并用专用的管理窗口给出DRC的检查规则结果。

（2）打开.opj或者.dsn文件以后，OrCAD Capture软件会自动显示给出DRC规则检查的窗口Online DRCs，并在窗口中能清晰的看到原理图设计过程中存在的错误和警告信息。

（3）在Online DRCs窗口中双击其中的某个错误或者警告信息，导航窗口会自动跳转到对应的错误图出处，并处于选中状态。如下图中给出的电气DRC警告信息为U2A缺少Footprint的信息，鼠标点击DRC警告信息后会自动跳转到U2A的原理图处并高亮选中。

（4）鼠标在U2A元件上点击右键选择Property Editor窗口，可以看到PCB Footprint中缺少封装参数的定义

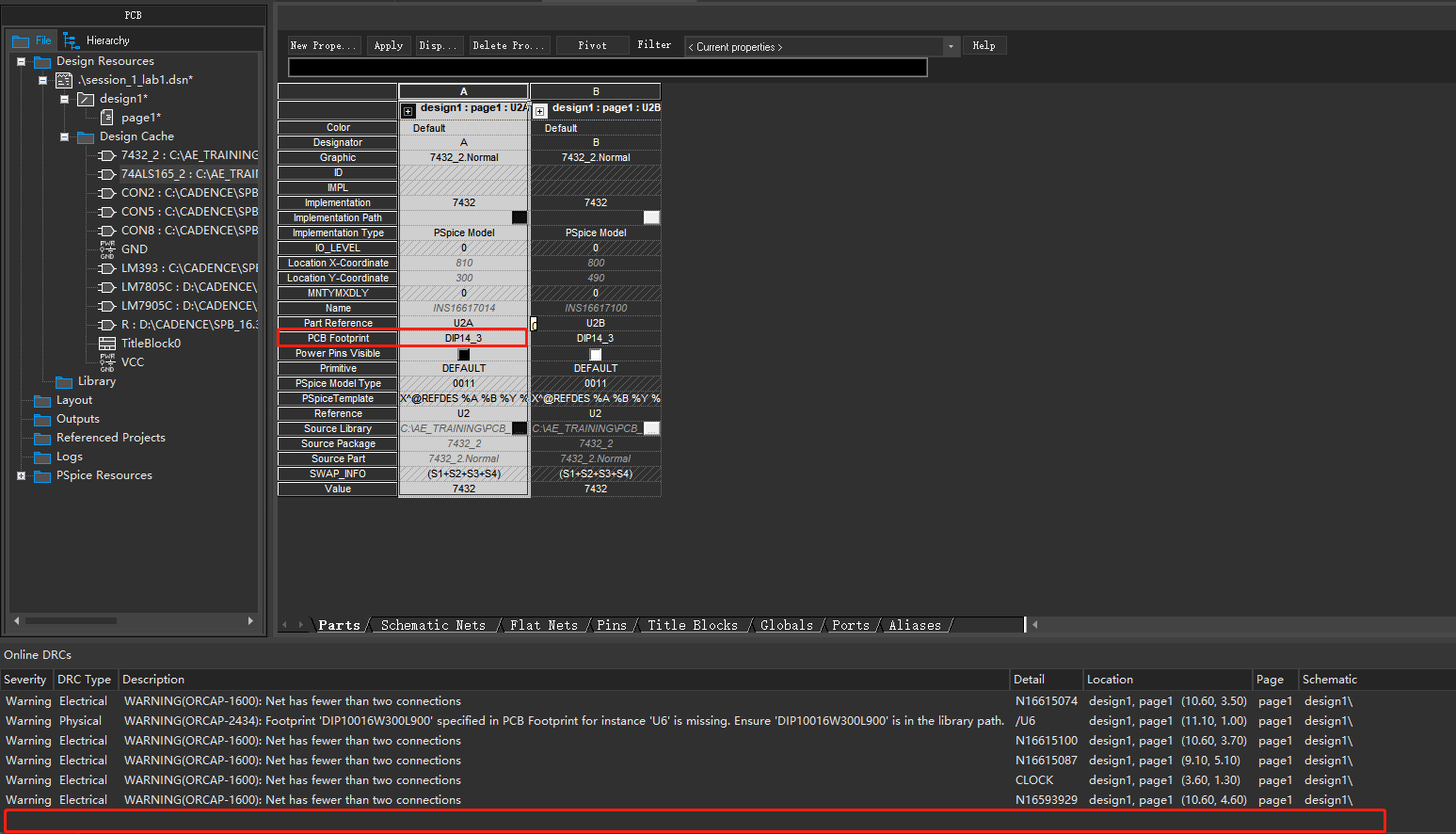

（5）在PCB Footprint窗口中输入元件的封装DIP14_3，然后可以看到Online DRCs窗口中U2A的封装属性缺失的警告信息自动消失，说明此错误已经解决。

（6）Online DRCs窗口有电气警告信息，有些网络是悬空的单网络，比如点击N16615100的网络错误信息，自动跳转到该网络的错误处并高亮显示。

（7）移动U6元件到原理图悬空网络链接处，引脚出现红点后栅格自动对齐链接上网络。

（8）放下鼠标后，Online DRCs窗口警告信息中，N16615100 等几个单根浮空的网络信息已经自动消失了，说明该部分的警告信息已经解决。

（9）接下来看看DRC的规则设置和检查方法。点击图标或者执行PCB Design rules check命令可以打开DRC的规则设置窗口。

（10）在Options菜单中，Online DRC是开启实时DRC检查的总开关，设置成ON后开启了实时DRC规则检查，设置成OFF后，就关闭了实时进行DRC检查的功能。Batch DRC中是设置的DRC的区域，检查标记，检查的输出的报告，检查的输出的报告等。

（11）在Rules Setup菜单中，可以设置电气规则和物理规则，Batch是执行命令后的批量检查开关，Online是在线的检查开关，勾选后将表示该项执行在线的DRC检查。

（12）比如勾选Check power ground short功能的Online，后可以执行实时检查原理图设计中是否有电源和GND短路的错误，勾选后执行可以看到当前的原理图中存在有电源和GND的错误，在Online DRCs窗口已经给出警告信息。D_VDD和GND的两个网络短路。

（13）在Online DRCs窗口已经给出警告信息处点击，可以跳转到原理图中错误处高亮显示。

（14）删除该处短路的错误网络后，可以看到在Online DRCs窗口给出警告信息已经自动消失，表明该问题已经排除。
