Cadence Virtuoso反相器设计全流程上篇：DRC检查步骤与常见报错处理

最近在忙考试，没有更新到DRC的内容，我后面考虑了一下，以后会陆陆续续出各种逻辑门电路的设计，全加器或者触发器之类的电路。

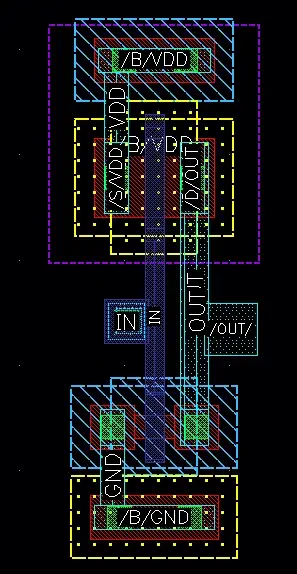

我更改了一下反相器的版图，使其更加标准，方便后续组合出逻辑。

然后在菜单栏中点击Calibre-Run nmDRC，如果你之前跑过DRC检查，并保存有RUNSET（DRC初始设置文件）的话，在弹出的RUNSET对话框可以选择，若你是第一次运行DRC，就无需选择，直接关闭该弹窗即可。

关闭之后，如果你出现License错误，说明是你的网络端口没有设置好，原理就是License的文件中记录的是原来虚拟机机主的网络端口，你从别处下载过来的资源在打开时会生成一串新的端口，新的端口与License中的端口不一致，导致Calibre报错，所以你需要修改License文件里的端口名，使其与你的地址一致。

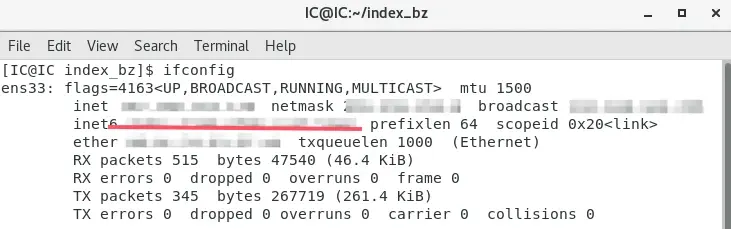

在主页面右键打开控制端，输入ifconfig，找到ens33，在ens33中有一行以ether开头的，后面接着12位地址，将其复制后去掉冒号（xx:xx:xx:xx:xx:xx变成xxxxxxxxxxxx）

然后在/opt/eda/cadence/license中找到license.dat文件，用你复制的地址替换license.dat中HOSTID=后的地址，注意需要使用Find and replace工具，将原来的hostid复制进find里，replace成你的hostid。

此时license.dat应该是read-only（只读）文件，需要修改文件的编辑属性，要进入管理员模式。

IC618虚拟机的管理员密码通常为123456

在控制端中输入命令su后，输入密码123456，即可进入管理员模式，之后再在控制台中输入gedit license.dat，就可以编辑了。编辑好了之后点击Save保存。

重新启动Virtuoso后，打开DRC发现问题已经被解决。

下一篇章详细介绍DRC的设置。
