Cadence 17.2原理图DRC检查步骤

前提:

1、打开 ORCAD 软件,先选中整个 dsn 文件;

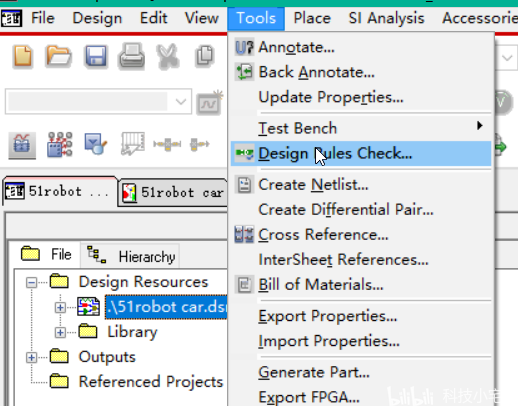

2、在Tools中点击Design Rules Check;

3、进入设计规则检查界面


1、设计规则


   设计规则检测界面



①Scope:范围,是检查整个设计,还是只检查选中的部分;

②Mode:模式,是用事件还是实例,默认是实例(不明白啥意思),默认好了;

③Action:操作,第一个是要不要检查整个设计;第二个是在警告出做DRC标记;第三个是删除存在的DRC标记;第四个,不明白,保留DRC?放弃DRC?没选。

④Design Rules:设计规则,第一个是运行电气规则;第二个是运行物理规则。


2、电气规则

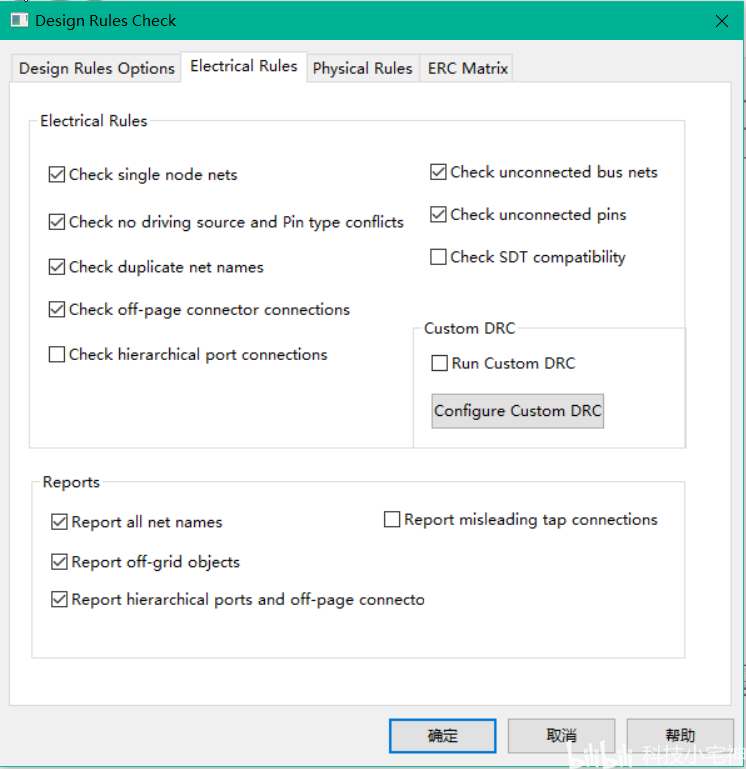

   电气规则检查界面


check single node nets——检查单节点网络;
check unconnected bus net——检查未连接的总线网络;
check no driving source and Pin type connect——检查驱动接收等Pin Type的特性,这些在高速仿真时用到;
check unconnected pins——检查未连接的管脚;
check duplicate net names——检查重复的网络名称;
check SDT compatibility——检查SDT兼容性;
check off-page connector connect——检查跨页连接的正确性;
check hierarchical port connect——检查层次图的连接性;

Reports:
Report  all net names——导出所有网络的名称;
Report misleading tap connection——导出误导的分接连接,不明白;
Report off_grid object——导出网格对象;
Report hierarchical ports and off-page connection:导出分层端口和分页图纸间接口的连接

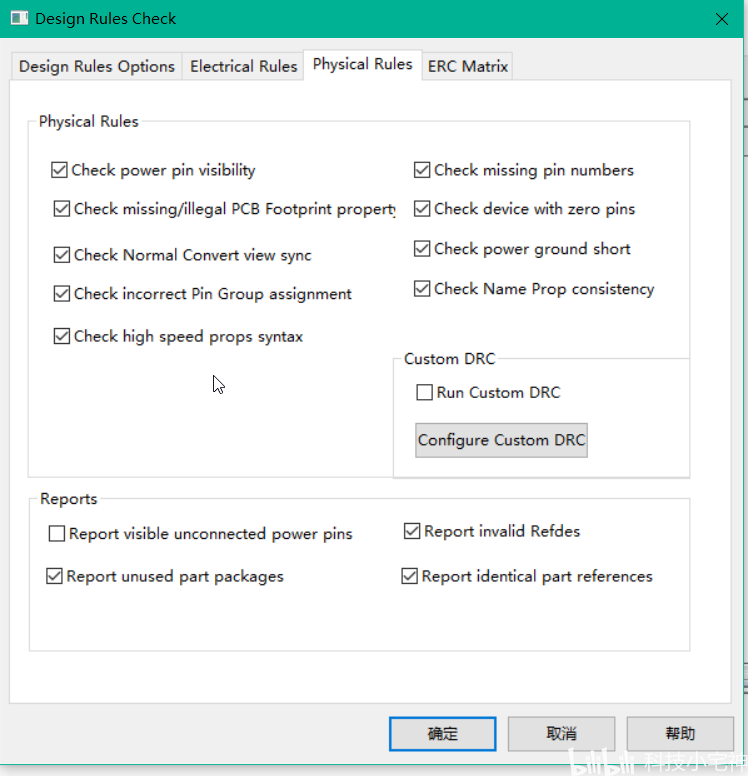

3、物理规则



check power pin visible——检查电源引脚可视性;
check missing pin number——检查是否有丢失的Pin numbers;
check missing/illegal PCB footprint property——检查缺失或者不符合规则的PCB封装库定义。没有此项规则导入原理图导入PCB时可能会出项许多问题。
Check Normal Convert view sync ——检查不同视图下的Pin numbers的一致性。
Check power ground short——检查电源、地短接。
Check incorrect Pin_Group assignment——检查Pin_Group属性的正确性;
Check Name Prop consisrency——检查名称属性的一致性;(猜的,Prop=Property)
Check high speed props syntax——检查高速props语法有无错误;
Custom DRC——自定义的DRC;


Reports
Report visible unconnected power pin——导出可见的未连接电源引脚;
Report invalid Refdes——导出无效的参考编号;
Report unused part package——导出未使用的部分封装;
Report indentical part reference——导出相同元件的编号;

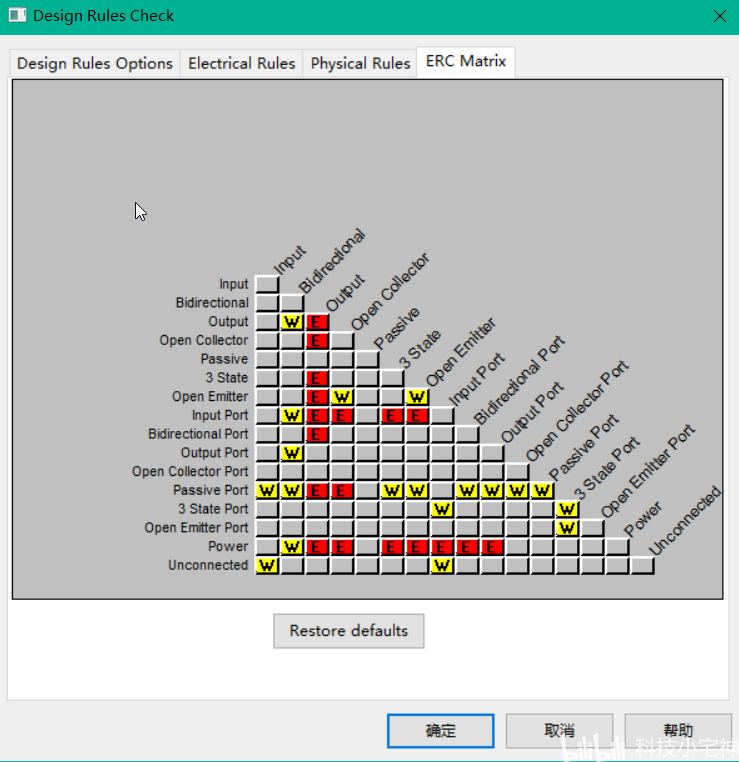

4、ERC Matrix



Input:输入引脚;
Bidirectional:双向引脚;
Ouput:输出引脚;
Open Collector:集电极开路引脚;
Passive:无源引脚;


3 State:三态引脚;
Open Emitter:射极开路引脚;
Input Port:输入端口;
Bidirectional Port:双向端口;
Ouput Port:输出端口;
Open Collector Port:集电极开路端口;
Passive Port:无源端口;

3 State Port:三态端口;
Open Emitter Port:射极开路端口;
Power:电源引脚;

Unconnected:未连接;
