Cadence Virtuoso反相器设计全流程：瞬态仿真波形分析与延迟提取

本篇笔记记录如何使用virtuoso的ADE对CMOS反相器进行瞬态仿真

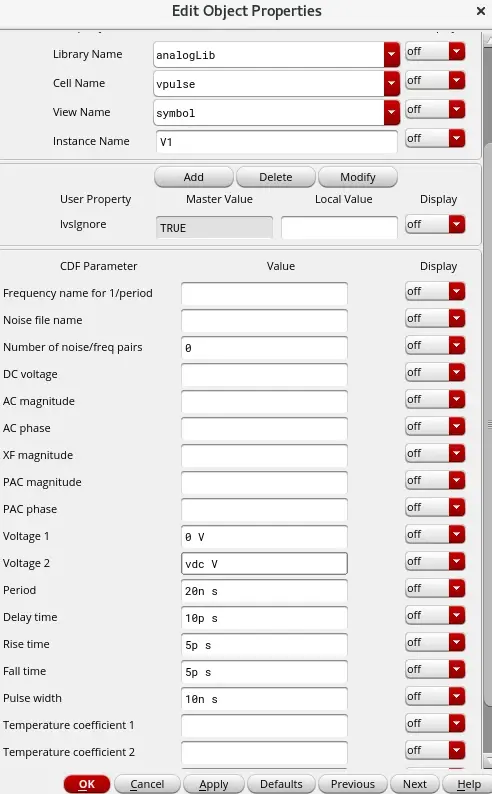

打开我们之前静态仿真时使用的inv_tb，将输入的电源改为vpulse，并按如图设置vpulse参数

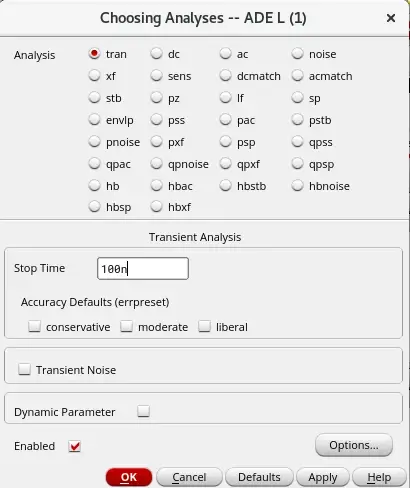

随后打开ADE窗口，在分析窗口中加上tran仿真，具体设置如图

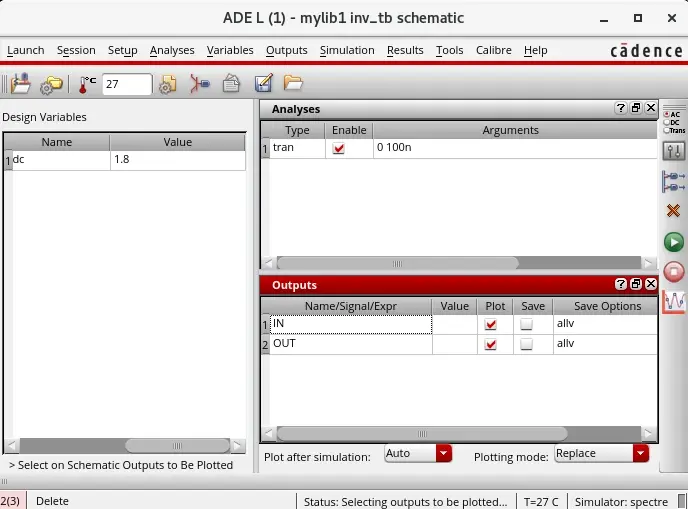

在Outputs中右键空白处Edit，From design，点击IN导线与OUT导线，左边变量设置vdc为1.8，最终的ADE窗口如下：

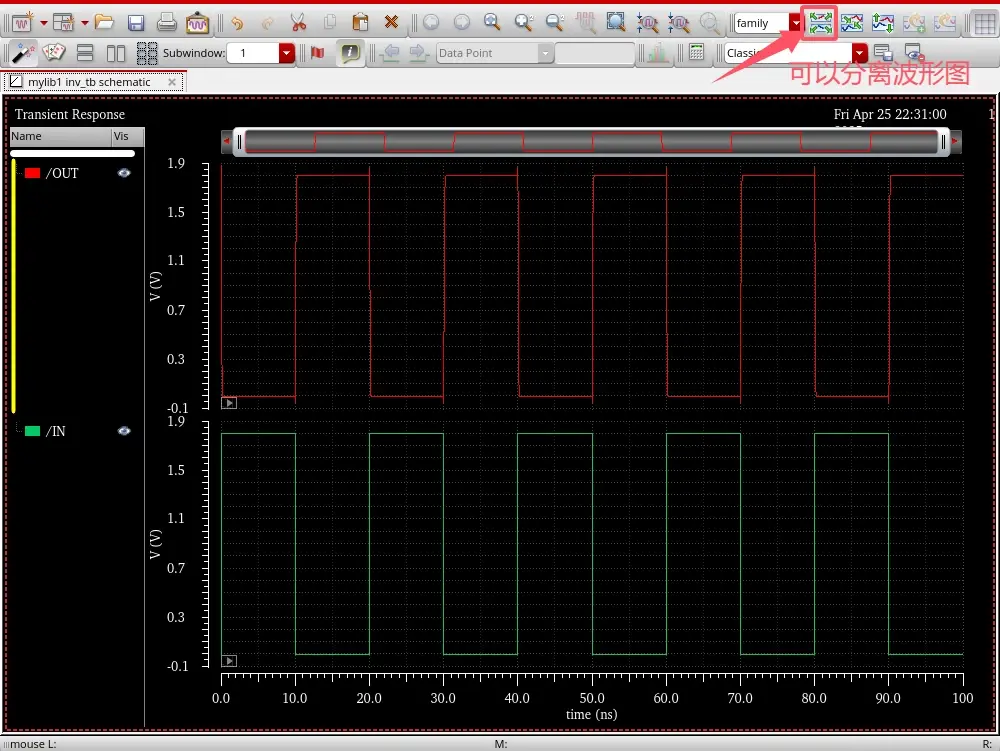

运行仿真之后得到如图结果，点击如图按钮可以分离波形图，可以看到成功对输入波形进行了反相：

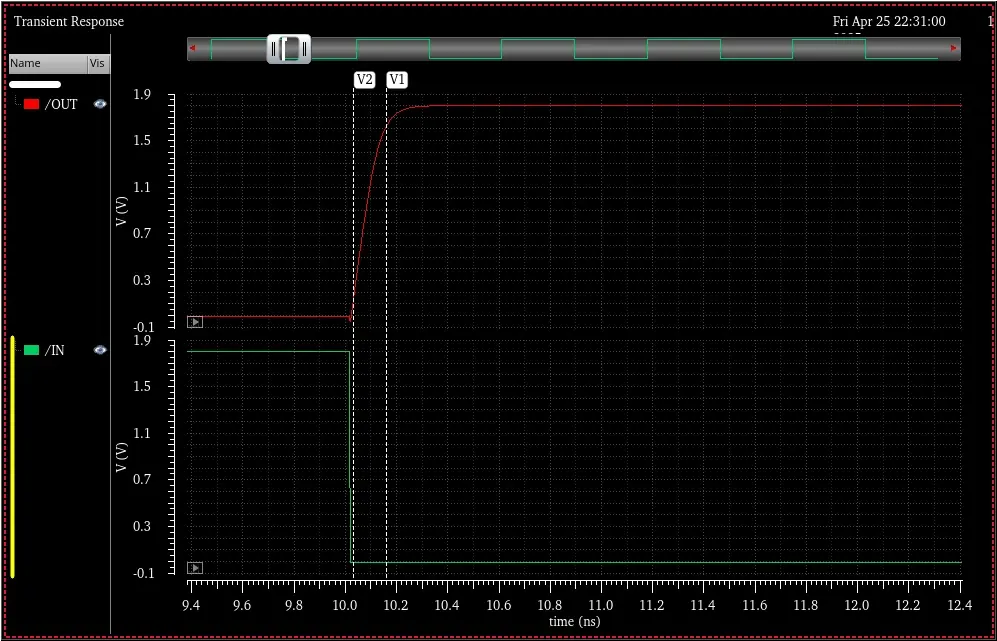

有观众就会注意到了，输出波形上升的时候会有一段“弧形”，而且输出波形下降的时候会有一段尖峰波形，我们把上升处放大，可以看到反相器输出波形在输入波形从高电平跳变至低电平时，不会马上跳变，这段时间称为tpLH（上升延迟），从图中可以读到tpLH为0.12ns：

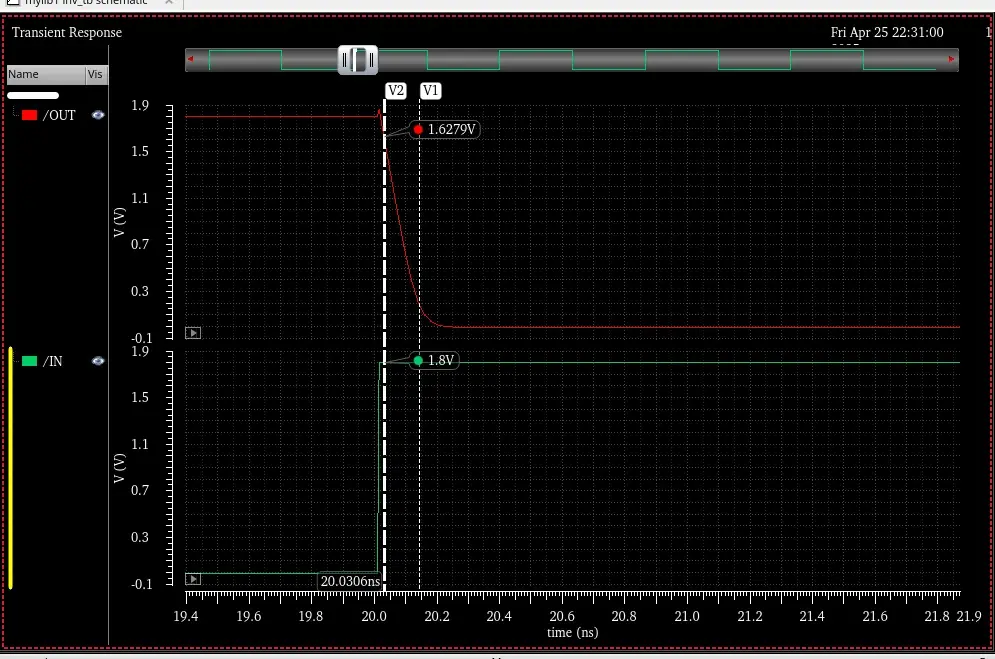

下降延迟tpHL约为0.11ns

出现尖峰的原因：当输入信号（如方波）的上升/下降时间（​​tr/tf​​）非常短（高频或陡峭边沿）时，反相器内部的晶体管（NMOS/PMOS）会短暂同时导通，形成一条从电源（VDD）到地（GND）的​​直流通路​​，产生瞬态电流（​​穿透电流，Crowbar Current​​）。
