Allegro布线后处理工作的技巧

Cadence Allegro布线后处理工作

   一、生成检查报告，主要用于检测一些关键的数据（不管用什么设计工具，都要检查的一些东西）：

1. 是否有未放置的元器件；
2. 是否有未连接的电气网络；
3. 设计中是否有DRC错误；
4. 设计中的shape铜皮是否smooth；
5. shape铜皮是否存在孤岛（island）；
6. 是否存在不允许的未赋网络的铜皮；
7. 等等（自定义）；

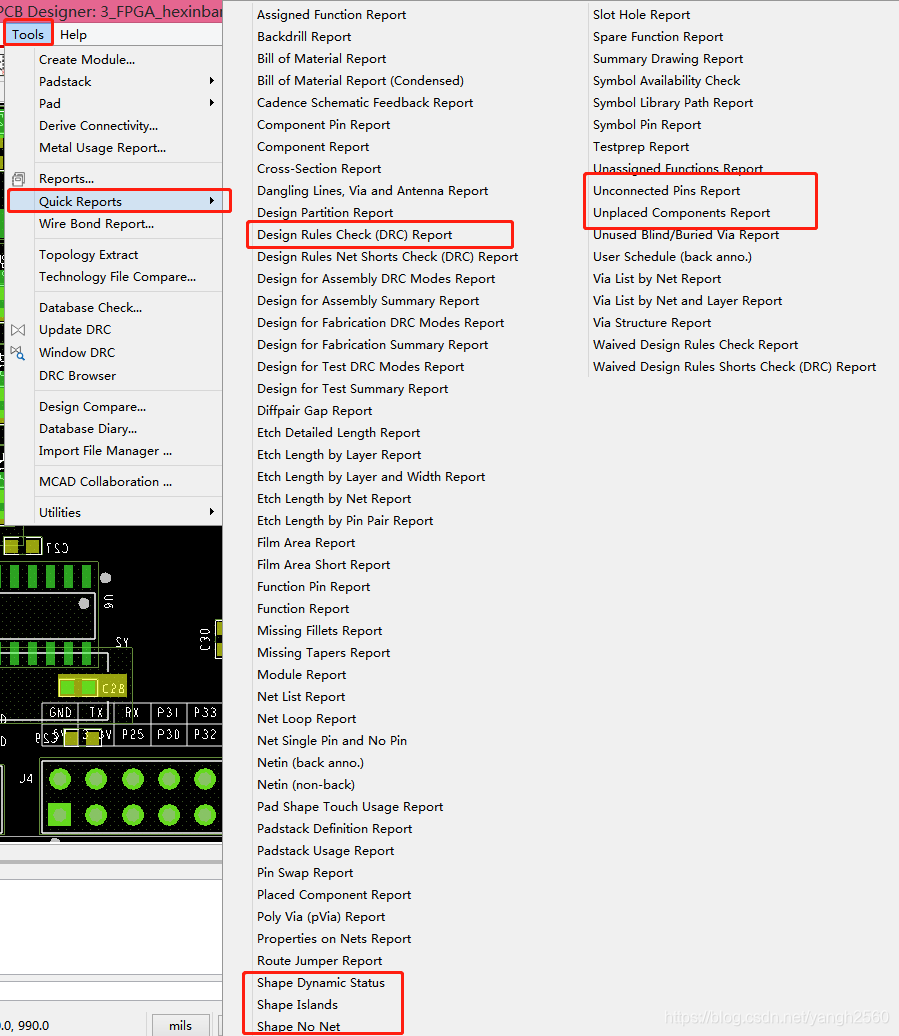

方法一：使用Tool->quick report

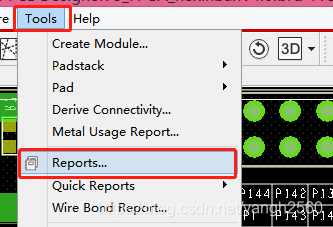

方法二：使用Tool->reports

双击自己想检查的项目，添加完成后点击Generate Reports，将会弹出reports

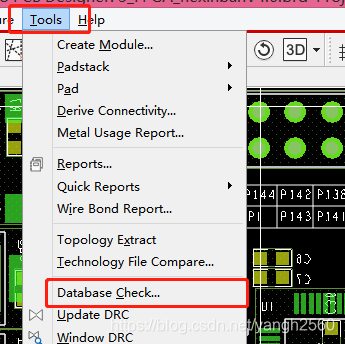

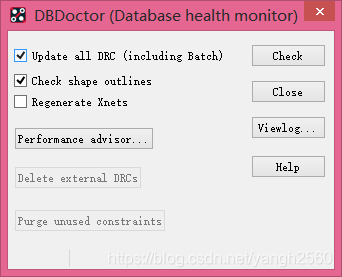

二、检查数据库：Tool->database check,选择好选项，点击check，完成后可以点击viewlog看一下说明。

三、处理丝印：

1. 将一些不必要的层可以关掉；
2. 打开Manufacting中的Autosilk_top、Autosilk_bottom，因为我最终生成的丝印在这两个层上；
3. Manufacture->Silkscreen


选好之后，点击silkscreen即可，

然后自己也可以加一些文字啊，logo啊放在在Autosilk_top、Autosilk_bottom这两层就行了；

   调整丝印的位置，大小等，主要能看清就行，这个要求不高，看个效果图：

四、生成钻孔文件，钻孔文件就是pcb板上要打的孔；

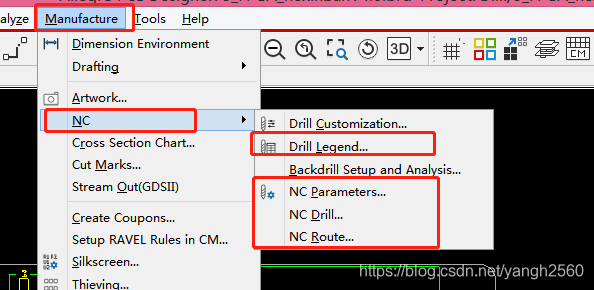

manufacture->NC->NC Parameters //钻孔参数设置

   manufacture->NC->NC Drill //生成规则钻孔文件

   manufacture->NC->NC Route //生成异形钻孔文件

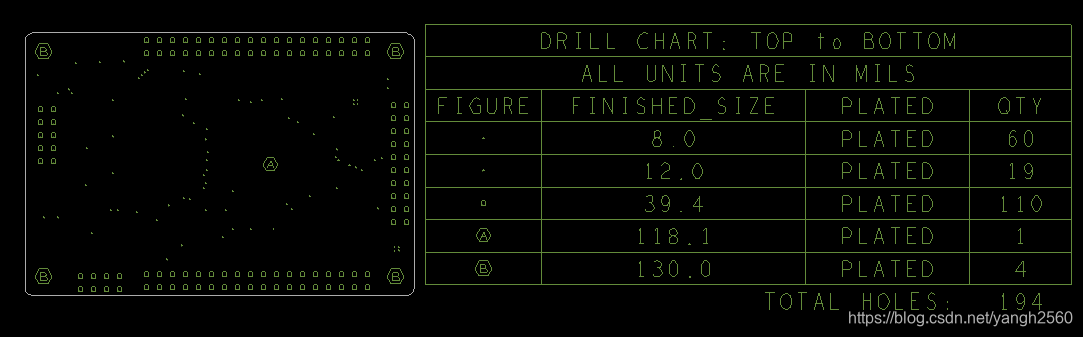

   manufacture->NC->Drill Legend //生成钻孔表，放置到pcb板旁边就行
