Altium Designer到Cadence的转换指南

Altium Designer转Cadence方法

从OrCAD Capture 17.2版本开始提供了Altium原理图文件和符号库的完整迁移转换方法。可以利用该方法将Altium的原理图文件迁移转换进入OrCAD Capture 17.2，让工程师以随时输入、修改、管理、复用于自己的原理图设计。

Cadence的Capture CIS可以导入AD软件的原理图，而Cadence的Allegro PCB Editor可以导入AD软件的PCB文档,下面就说下转换方法。

1.原理图转换

将Altium Designer(AD)的原理图所有文件另存为ASCII文件，如下图中所示。

在这里插入图片描述

注意 所有的文件均要保存为这种文件。

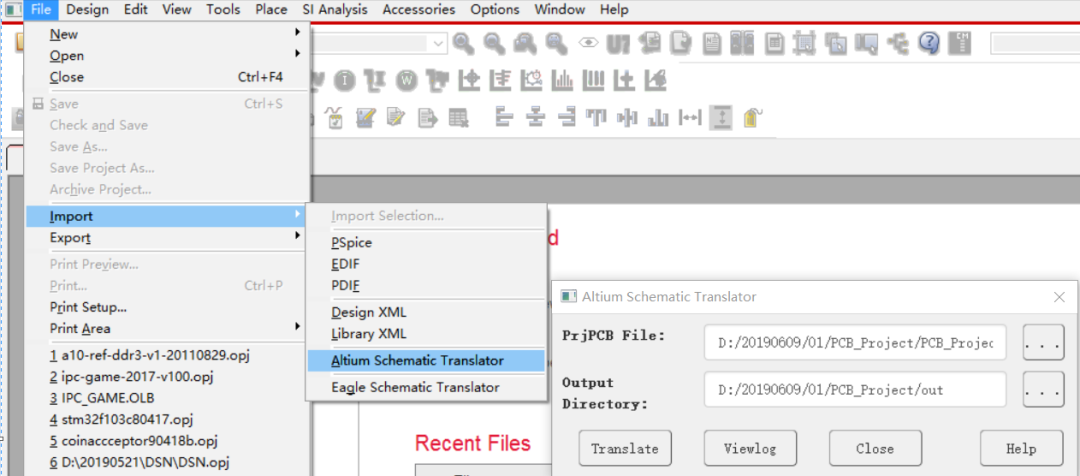

打开OrCAD Capture 17.2选择File-Import-Altium Schematic Translator命令，将会弹出转换设置对话框。

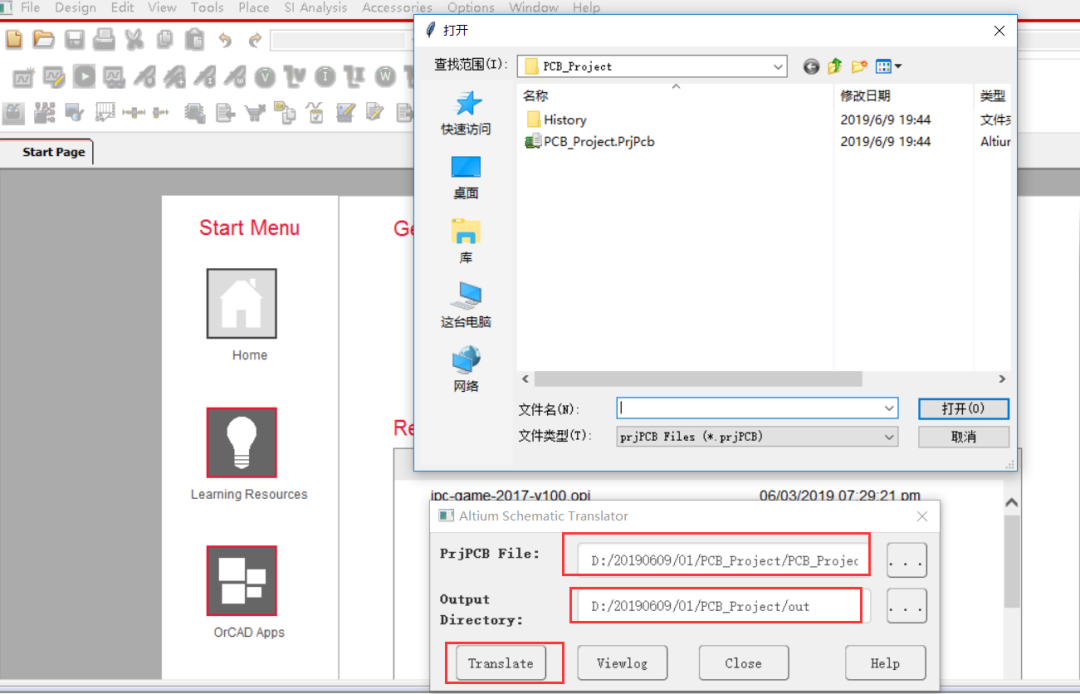

选择需要转换工程文件，设置转换输出的路径。注意路径里面不能有中文，不能有非法字符。

注意，上面PriPCB File是原理图的工程文件，非原理图页，工程需要要和上面另存为的原理图放在同一页面下（注意工程文件只需要添加原理图，不要添加其他PCB或者库），下面Output Directory是转换后的DSN输出目录。

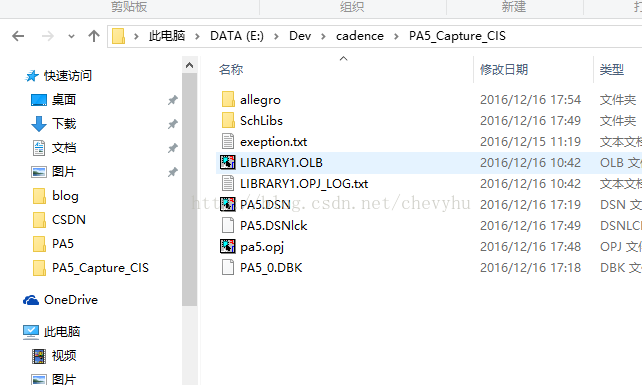

点击“Translate”进行转换，转换成功后，会生产相应工程的DSN文件和库文件：

（有的显示Could not find XXXXXX.dsn，不用管，因为你没有创建orcad工程，orcad会自动帮你创建一个工程文件，进去文件夹打开即可）

      注意：以上步骤中每一个环节都不可少，使用的路径和文件名最好不要包含中文。一次只能转换一张原理图，多张原理图需要分开转。

到此，原理图转换完成。

注意事项。若需要转换的文件里面有中文的名称，或者中文的路径，或者有其他非法字符，为了能够保证转换的正确性，请在转换前将这些问题都修改掉，以便于提高转换的正确性。

2.AD PCB文件转换成Allegro文件。

首先需要将AD PCB文件另存为ASCII文件，如下图中所示。

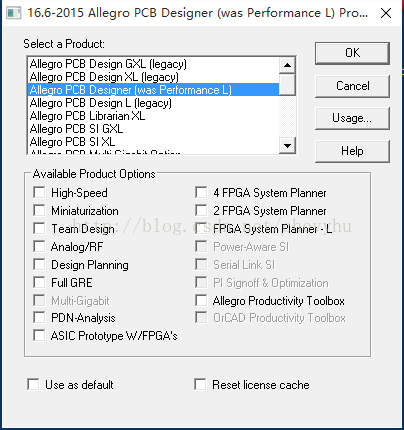

然后打开一个空的Allegro工程，注意是空的board，

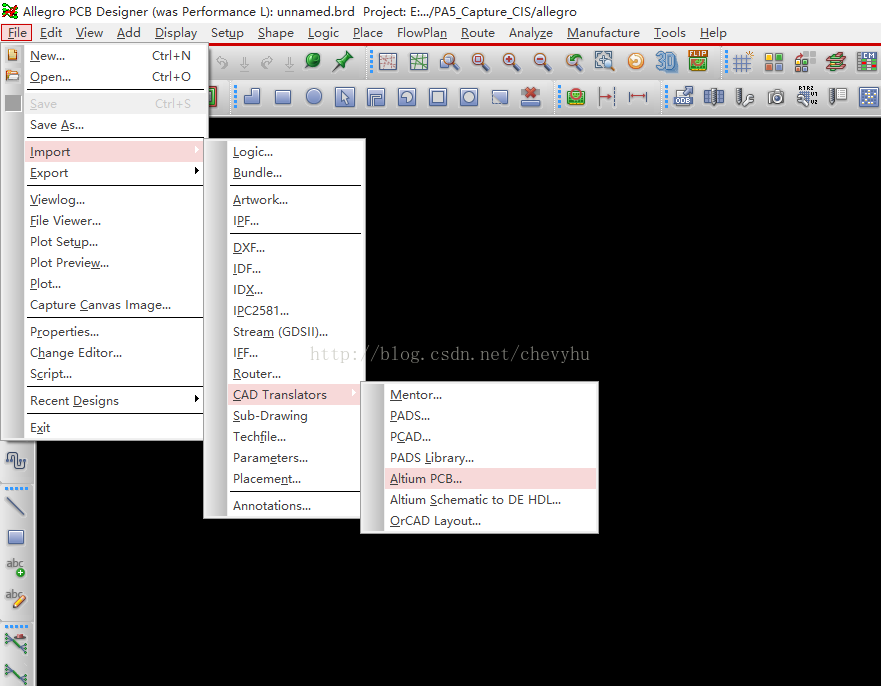

选择AD转换。选择File -> Import -> CAD Translators -> Altium PCB

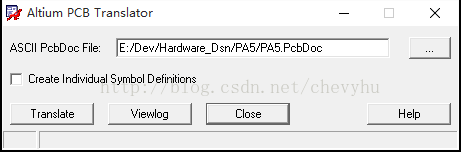

选择刚刚保存的文件，然后保存即可。

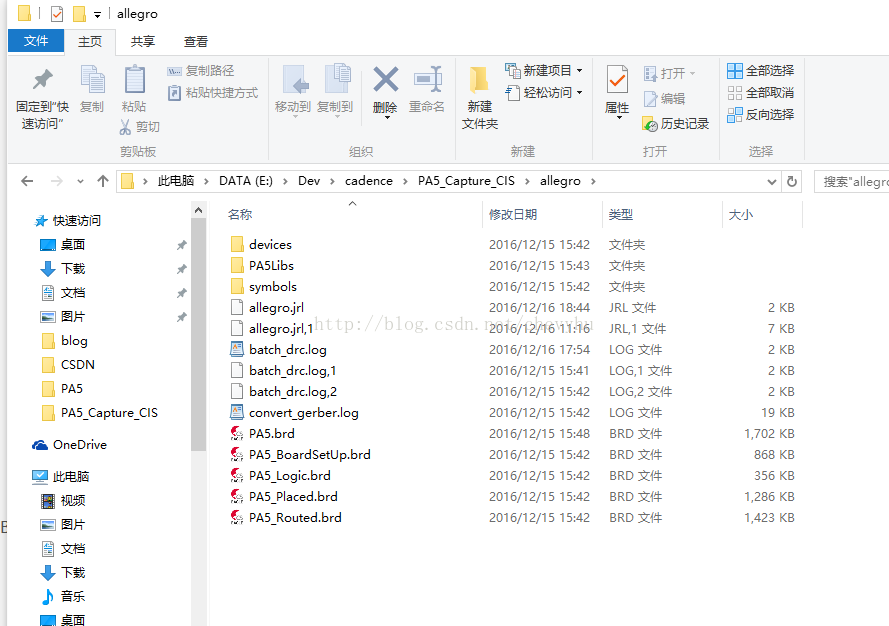

如图，PA5.brd是转换成功的最终PCB图，其他几个为转换过程中的几个PCB图，如没有布线的、没有布局的等等，可以用来给客户自行修改。

到此AD文件转Allegro的文件就完成。
