Altium Designer系列学习指南

对于很多的电子行业从业者或者是在校电子类专业的大学生,那一定有听过鼎鼎大名的Altium Designer软件了,这个软件可以说是五脏俱全,涵盖了电子行业从业者大部分的设计内容。

所以了解这个软件的使用就显得尤为重要了,所以新开一个坑,就是关于Altium Designer的使用教学与技巧分享了,会一直更新,码住收藏。

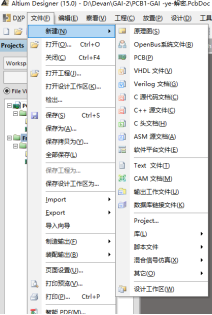

一个完整的Altium Desinger项目一般会包含3个文件,分别是工程文件,原理图文件和PCB文件,在使用中依次点击“文件”“新建”即可。

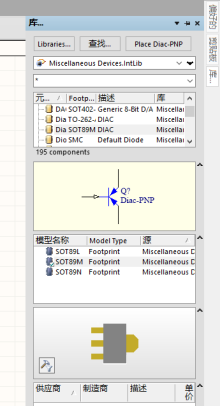

创建完成之后就可以开始元器件的添加了,点击右边的库,会自动弹出库文件目录,选择需要的元件进行拖动即可。



这些都是软件自带的一些库,后期会分享个人单独库的创建。

随便拖几个元件,比如下图所示,就算是一个不成形的原理图了,当然,实际中肯定是要合理进行设置的。

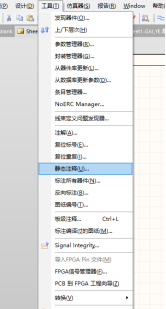

当有多个元器件被选择后,如果需要快速给元器件进行标号,则可以利用工具中的静态注释进行设置,效果是自动进行元器件的编号。

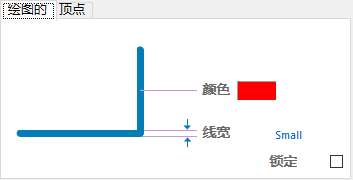

在原理图的布线中,双击走线,可以改变走线的颜色,从而区分不同的信号,电源等等。

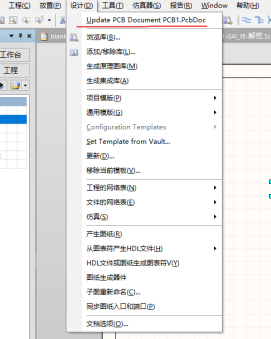

然后一起来看下PCB的设计,在设计完原理图之后,其实可以直接使用“设计”中的Update PCB Document进行PCB的元件导入。

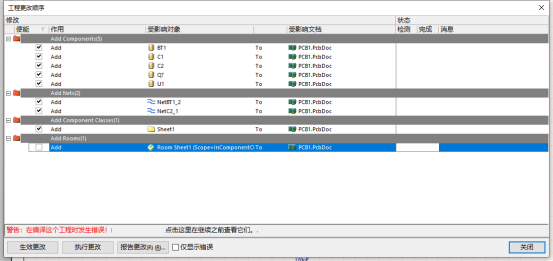

导入时,有很多地方是默认勾选的,其中一个需要进行取消,就是Room Sheet。



导入之后的效果就是所有的元器件都会堆叠到右下角,这个右下角。



然后移动右下角的元件就可以完成元器件的布局。

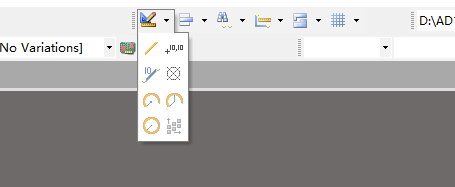

不过按照产品硬件开发的正常流程,是需要先设置形状大小的,而这部分在Keep-out Layer层中进行,选择图形工具进行绘制。



绘制完成之后,拖动线段可以改变图形的形状。

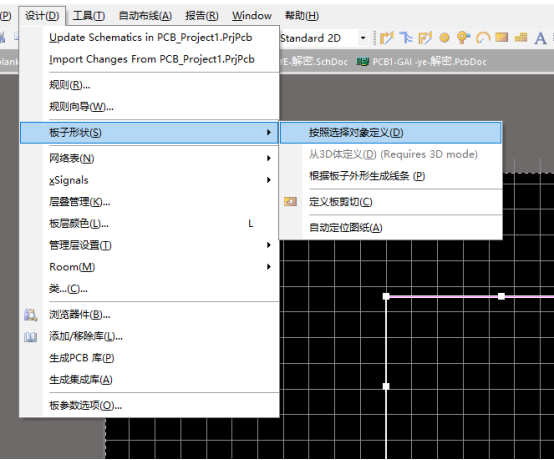

然后全选设计好的形状,依次点击设计,板子形状,按照选择对象定义,就可以把PCB图纸变成所设计的形状的样子。

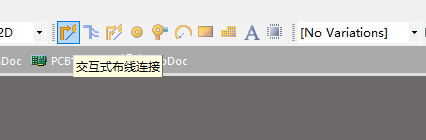

然后就可以开始进行PCB的设计了,选择交互式布线连接,可以进行相应的走线。

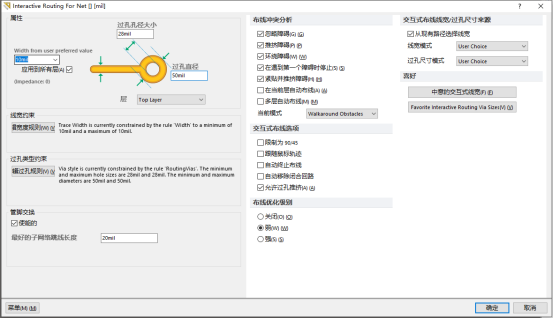

在走线时点击Tab键,可以更改线宽,以及过孔的大小与直径。



对于一些IC的小引脚,需要将线宽更改为合适的数值。

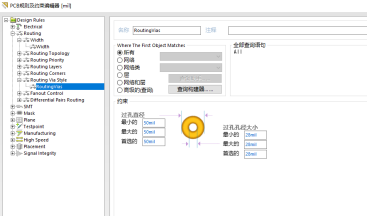

当需要进行一些高级操作时比如过孔分层走线时,可以使用数字2进行过孔的设置,对于过孔尺寸的规则,可以在“规则”中进行相应的设置。



在按完2放置完过孔后,按L键就可以跳转到底层进行走线。
