Altium Designer学习笔记：Day 4学习进展

原理图页面的大小设置？

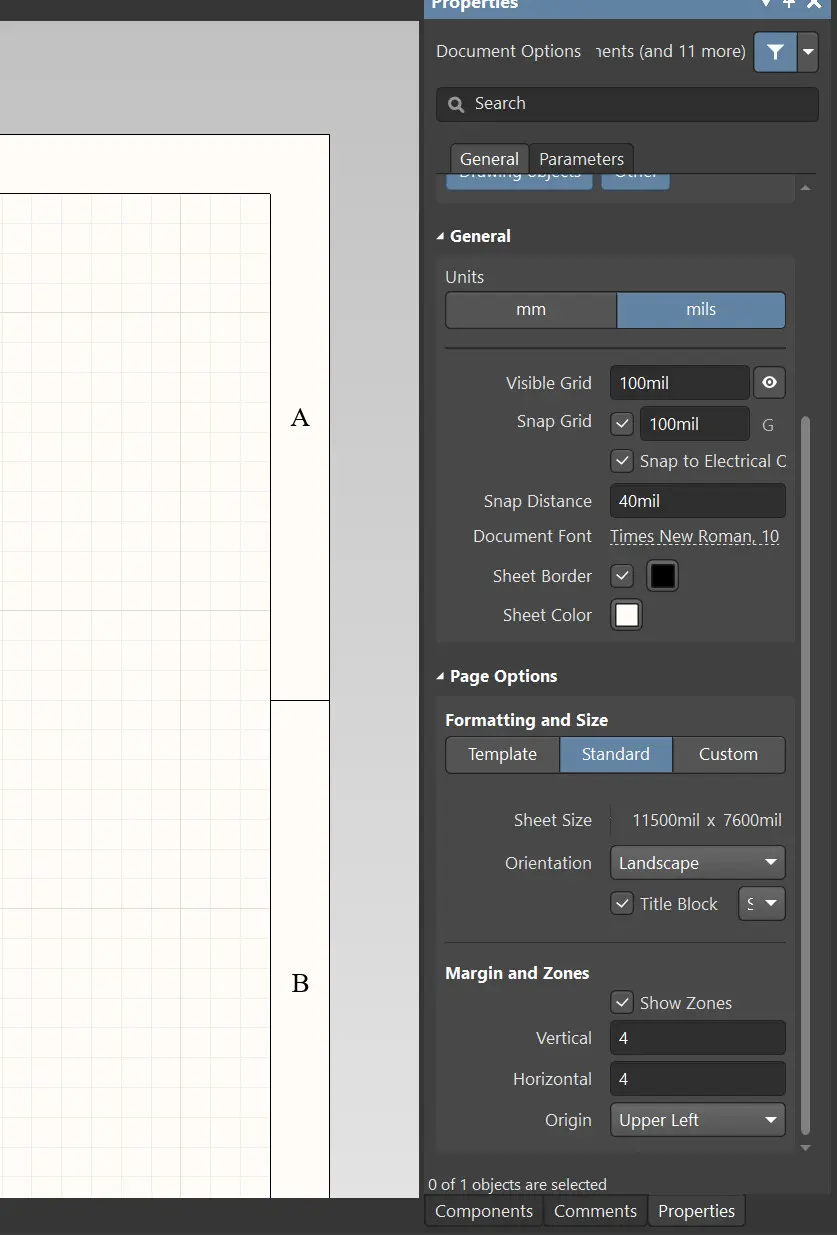

默认的原理图图纸比较小，需要对其加大：找到图纸页的边缘，双击，右侧有属性对话框，可以对图纸页面的page opinion进行选择：

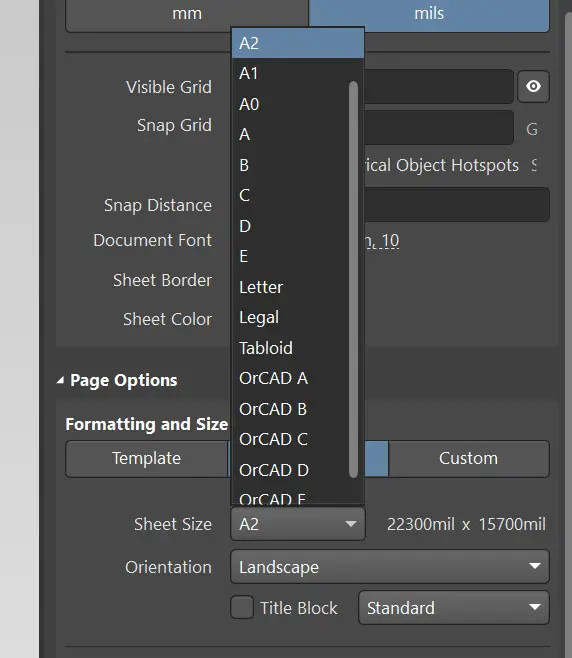

在standard下选择不同的纸张即可，比如：

通常来说A3就够了

还可以选择custom（自定义），也可以选择template（模板）

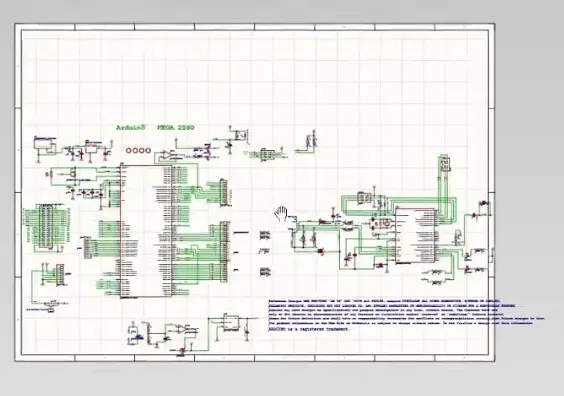

比如，如果出现以下这种情况，就需要进行自定义：

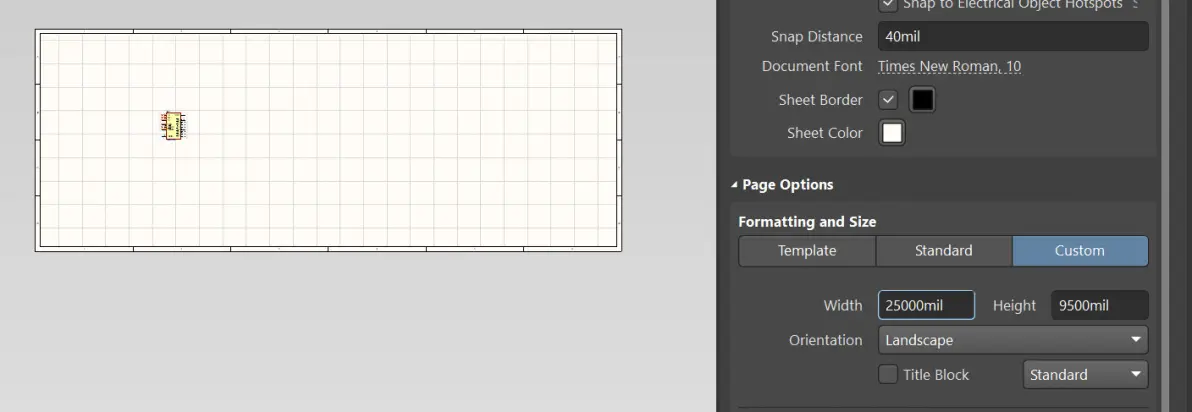

选择用户自定义之后，自行调节宽度（左右长）和高度（上下长）。

比如这样：

设置格点的时候，设置为100mil较为合适。

原理图库的调用与器件的摆放？

将原理图库调用到PCB中。这个其实前面教过，就是在schlib里面找到一些器件，点击左下角的“放置”就可以了。这个方式比较原始。

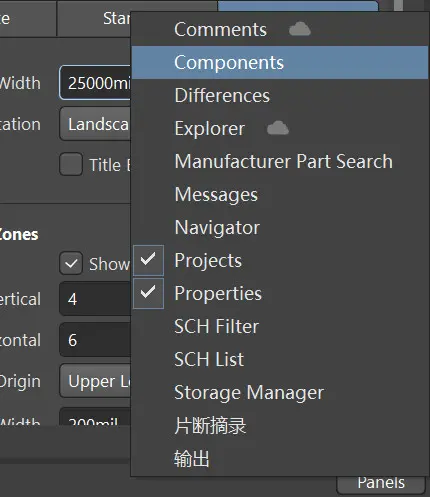

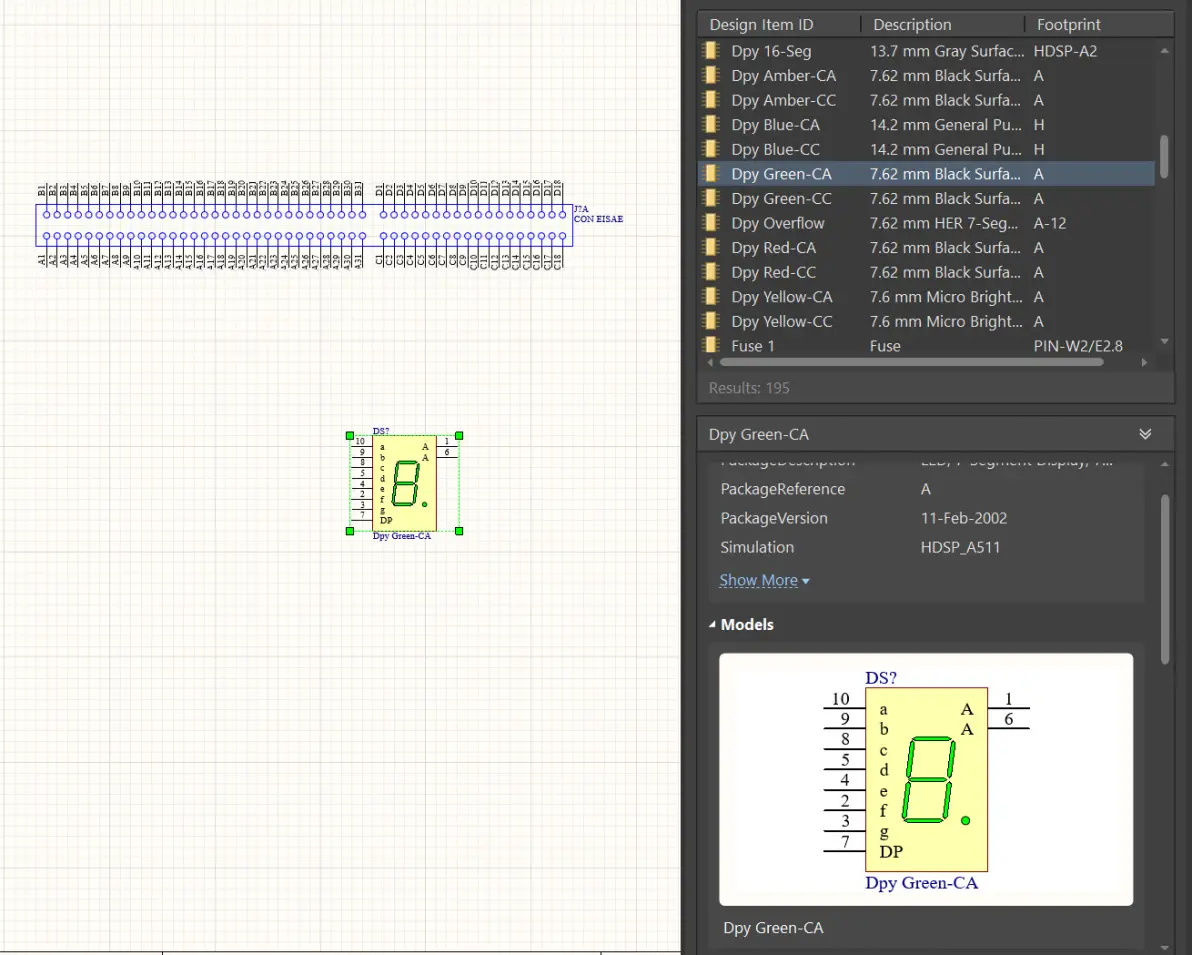

另一种方法：在右下角的panels里面找到components选项

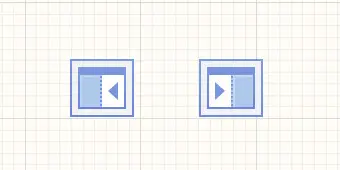

可能会出现这么两个东西

左边那个是让这个components吸附到左边，右边那个是吸附到右边。这样后面操作的时候可以直接拖拽过去就行了。

经过观察，感觉这些元器件的名字还是不大好记的，需要做不少记忆工作了

另外一个比较现实的工作就是如何找到更多的库。之前说是要把这些.schlib文件放到这个工程的目录下面，现在还有一个办法就是：

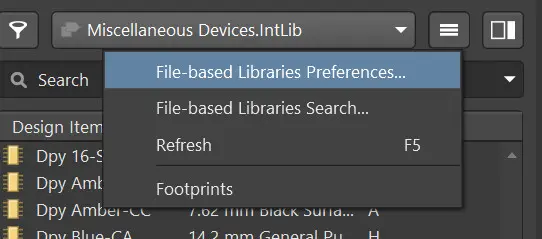

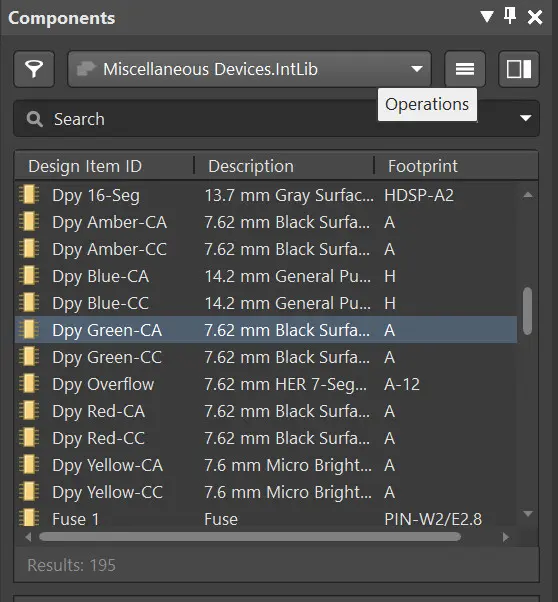

点击那个operations

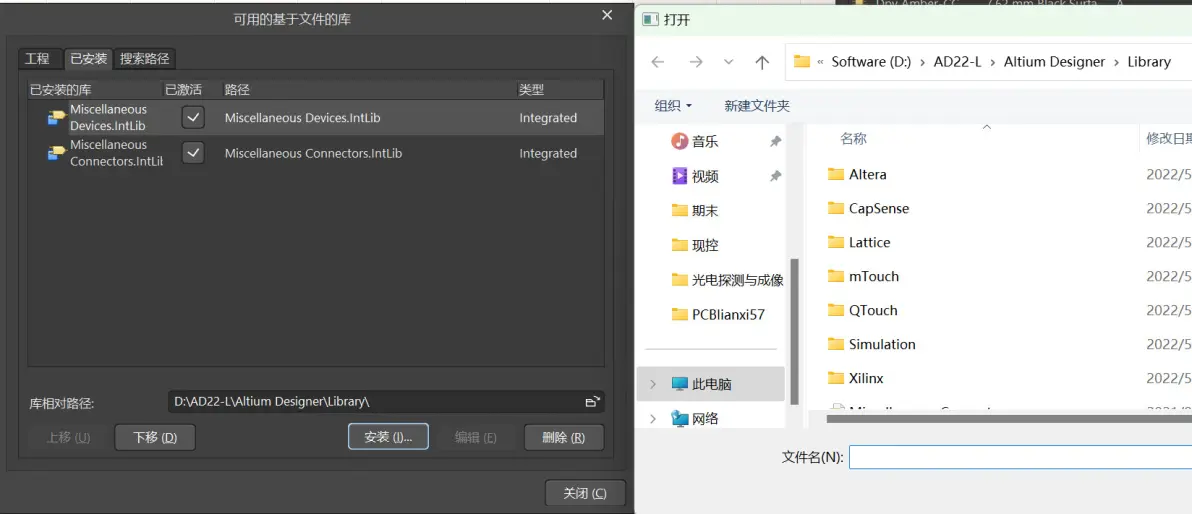

找到“安装”，然后去自己下载好的库的路径下面，把库导进来。

注意在找文件后缀名的时候选择“all files”

最后，就是怎么去获取这样的东西。经贾总介绍，知道了这东西也可以在立创商城找：

https://blog.csdn.net/sinat_26528193/article/details/108468473

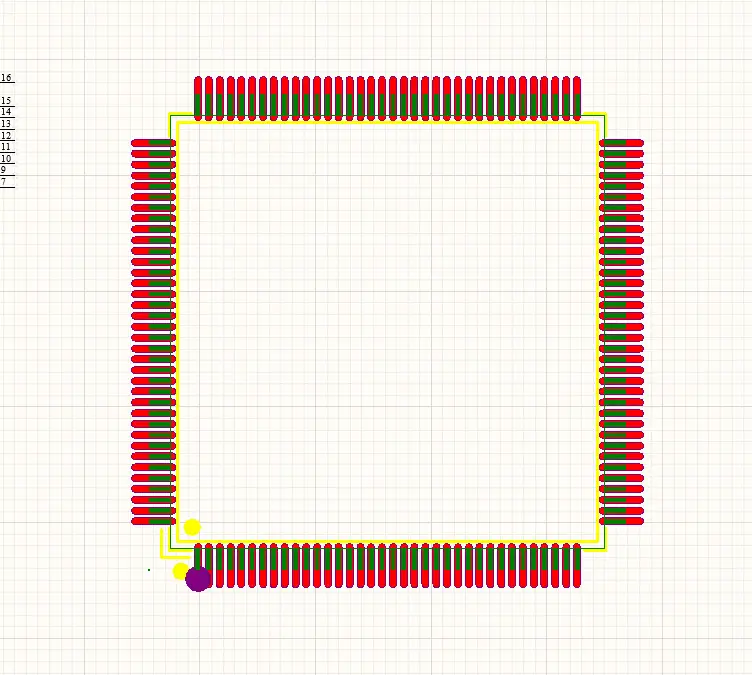

我试一试，就以stm32f103zet6为例：

嗯，成功了，立创好牛逼。

原件的复制，旋转，剪切，镜像？

绘制原理图的过程中，

复制的操作比较简单：按住shift键，拖动，就复制完了。

旋转：鼠标左键按住要旋转的元器件，按空格键即可完成旋转

剪切：和word一样，就是ctrl+x

镜像：鼠标左键按住要旋转的元器件，按x键就可以完成左右镜像，按Y就可以完成上下镜像。

学会这几个可以画的更规范一些

今天先到这里！
