Altium Designer学习心得与笔记

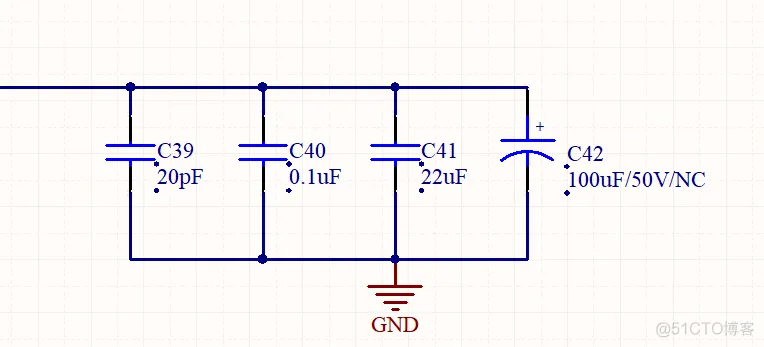

一. Altium Designer原理图元器件位号左下角加点

作用:元器件小型化

(如图所示)

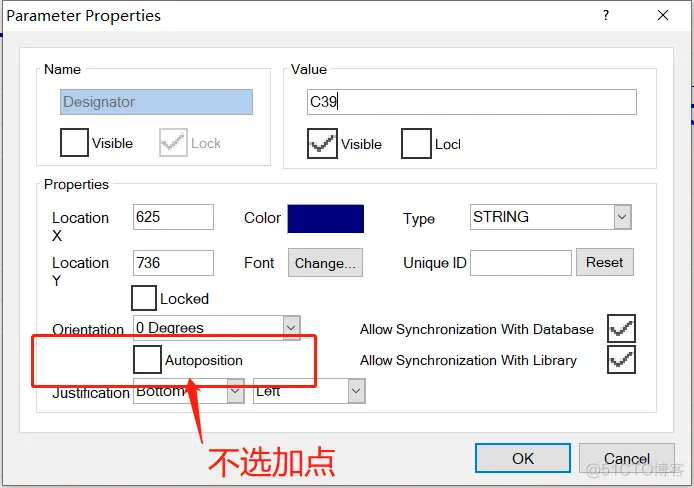

双击位号弹出属性窗口

二.AltiumDesigner画原理图时十字交叉线怎么加结点

十字交叉线就直接调用place-->wire画线就可以了。系统默认画的是不相连的十字交叉线，如果两根线相连在交叉点，可以手动放置连接点，在place-->Manual Junction,放置一个点在交叉位置就可以了。

三.Altium Designer如何在原理图中修改元件移动间隔、修改捕捉栅格/跳转栅格

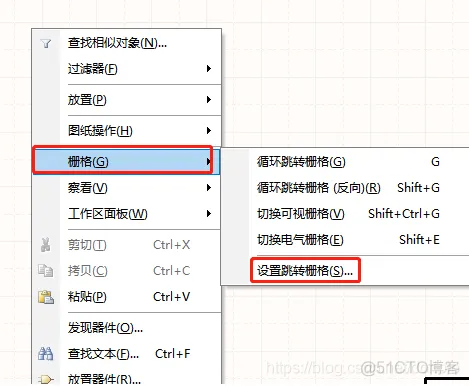

右击原理图空白处——栅格——设置跳转栅格

数值越小，移动精度越高。

四. Altium Designer原理图如何去除右下角的便签栏

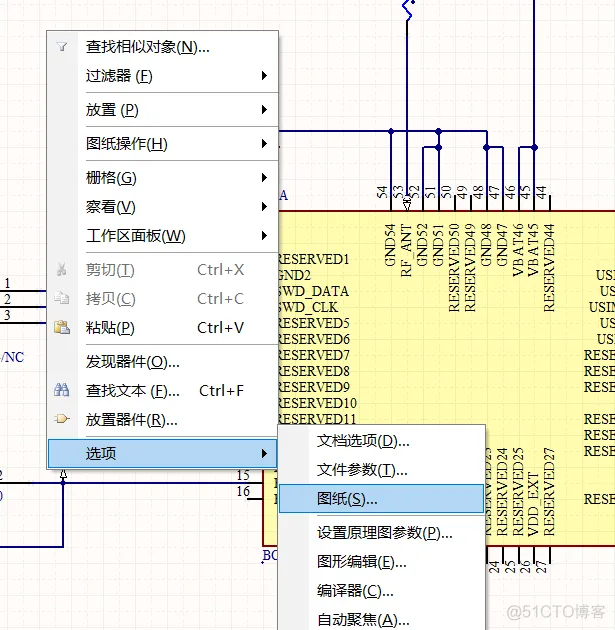

右键->选项->图纸

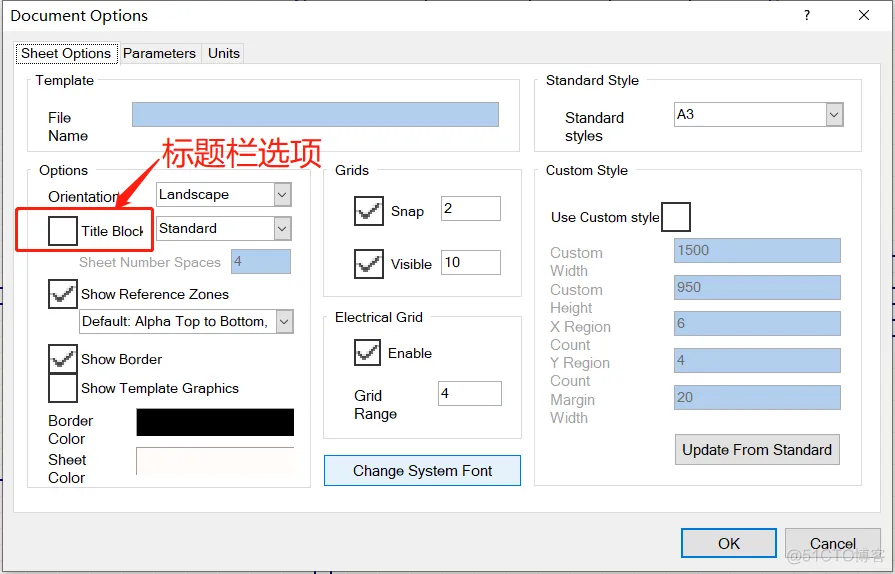

选中显示标题栏,相反,然后点击OK就行了
