Altium Designer（AD）学习心得与笔记

简介

  Altium Designer 提供了唯一一款统一的应用方案，其综合电子产品一体化开发所需的所有必须技术和功能。Altium Designer 在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处理器的嵌入式软件开发以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得Altium Designer成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的解决方案。


  这套软件通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大。


新建

首先依次点击 文件→新建→工程→集成库，来建立一个集成库文件

保存工程

然后右键此integrated library图标依次点击 给工程添加新的→schematic library来新建一个原理图库

在我们绘制原理图的时候就会调用其中的元器件库

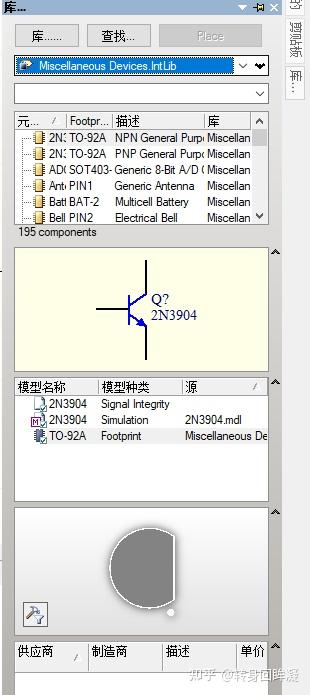

当然软件本身的库中也有一部分常用的元器件

绘制原理图

单片机的绘制

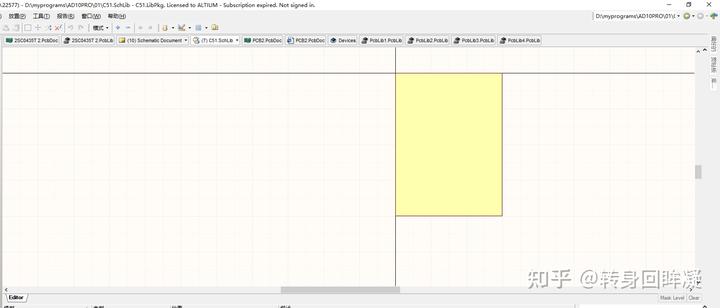

1.点击菜单栏的放置选择矩形框，绘制单片机的外框。

2.点击菜单栏的放置选择引脚给单片机加上引脚。

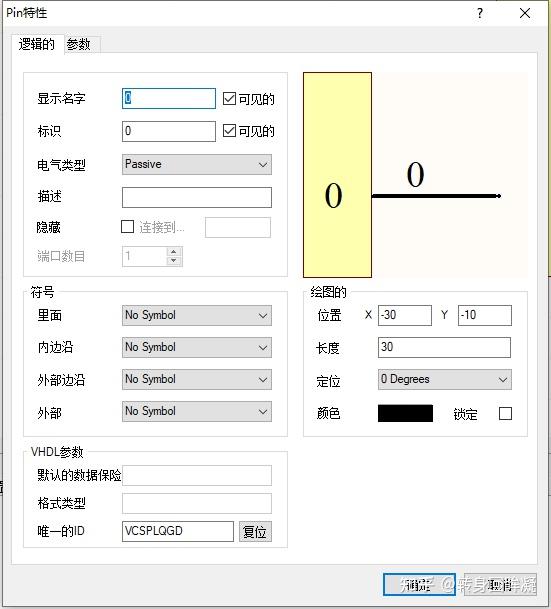

在放置前按下tab键可以更改引脚的参数。第一个引脚名称为P10，标识为1。值得注意的是要将带叉叉的一段放在外侧，因为此侧是用来连接导线的。

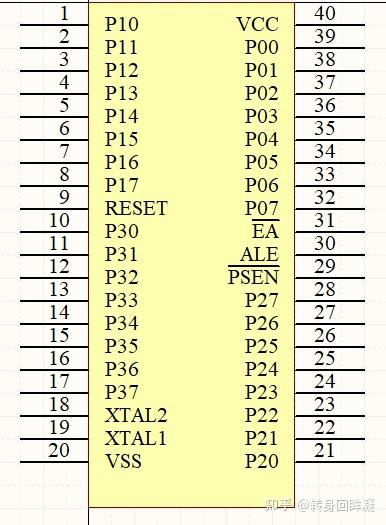

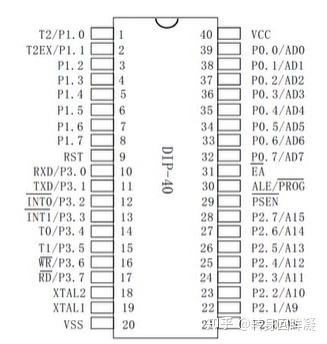

接着我们根据芯片来绘制一个个引脚

tips：在每个字母后输入\可以在字母上方显示横线

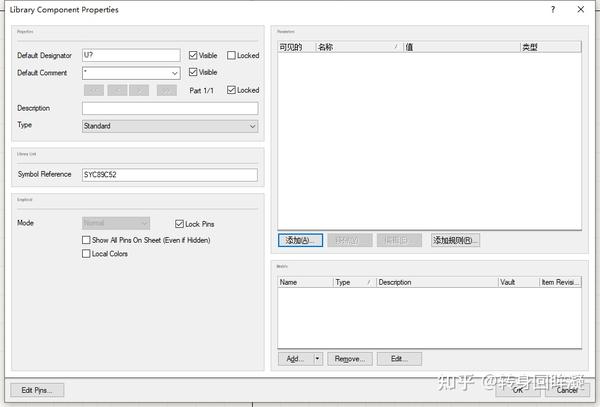

依次点击工具→器件属性，在以下界面可以对器件的属性进行编辑。

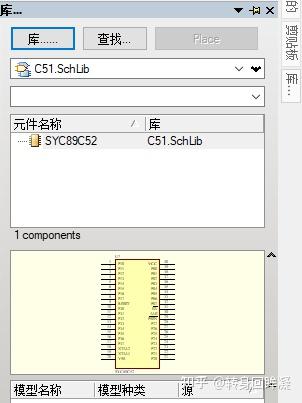

保存后即可在库中找到我们绘制的芯片原理图。
