Altium Designer学习笔记：Day 6学习回顾

BOM物料表的导出

当原理图设计完成之后，就可以开始整理物料清单准备采购元件了，如何将设计中用到的元件的信息进行输出以方便采购？这时候要用到bom表

AD有一个比较好用的工具。

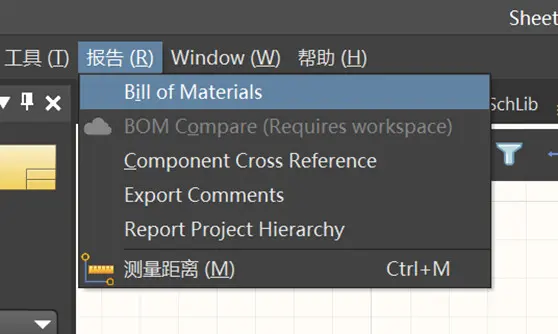

物料清单。找到报告栏，点击下面这个，

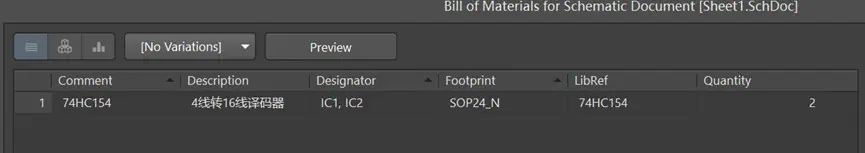

这里面会提供所有器件的属性，comment值，description描述，designator位号，footprint封装型号，libref封装参考，quantity数量

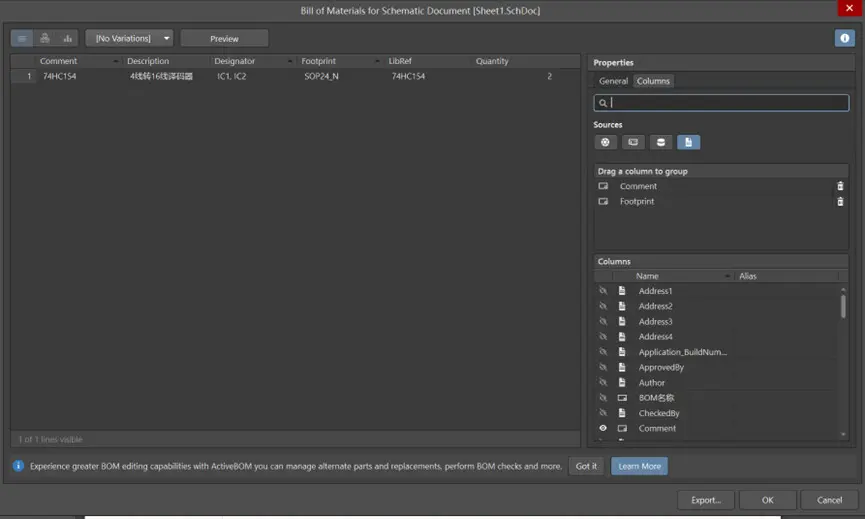

这些都是我们需要用到的 如果需要其他的一些信息，可以在这个框的右下角看到，点那个小眼睛就可以了。

然后就可以导出了，通常用excel格式输出就行。

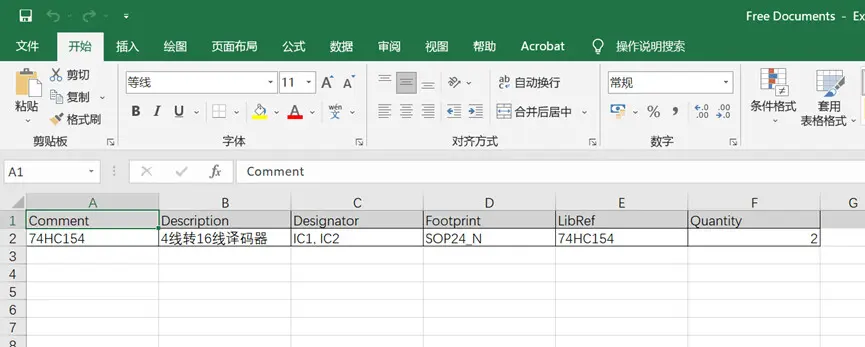

搞出来是这个样子的

原理图的PDF打印输出

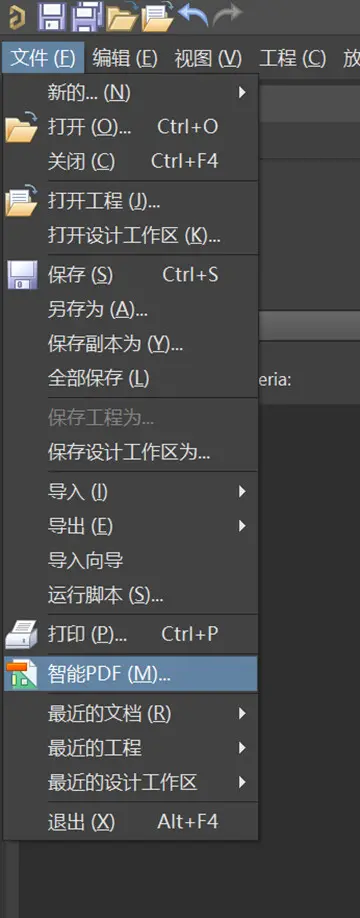

找到左上角的文件，点击智能pdf

点进去之后，打印一般采取默认就可以

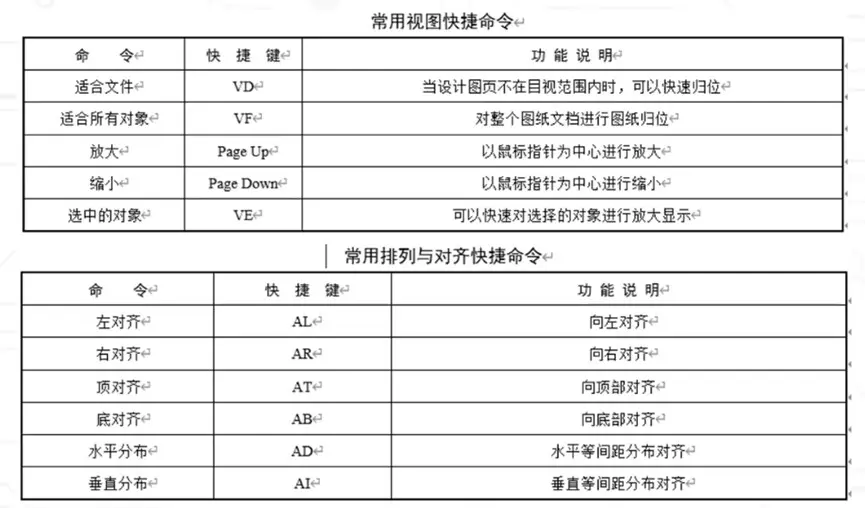

接下来汇总一下快捷键

可以去淘宝买个专门记录快捷键的鼠标垫

今日厌学，学到这里吧
