Altium Designer 21学习记录2：回顾与总结

1 学习 资料

1.1 AD21 下载  和安装

详细参考：Altium Designer21学习记录1：软件安装（官网安装包）仅供学习使用

https://blog.csdn.net/qq_40535884/article/details/120027510

1.2 学习视频

Altium Designer 20 19（入门到精通全38集）四层板智能车PCB设计视频教程AD19 AD20 凡亿

https://www.bilibili.com/video/BV16t411N7RD?spm_id_from=333.1007.top_right_bar_window_default_collection.content.click

1.3 练习资料

①4层智能车素材（@凡亿教育）链接 提取码: t7ye

   ②Libraries（@凡亿教育）链接提取码: hgmx

   ③铺铜 脚本 （@凡亿教育）链接提取码: rm5b

   ④Logo导入脚本（@凡亿教育）链接提取码: 2cb3

2 过程回顾（0923-1008）

总体：一刷凡亿教育的PCB视频，先看后练+边看边练

2.1 扫盲+基础知识准备

一定的电脑操作能力、文档规整能力、简单的电子电路知识

2.2 学习思路和流程

①搭建工程文件

   ②原理图库搭建

   ③原理图绘制

   ④PCB库搭建

   ⑤PCB绘制

   ⑥资料输出

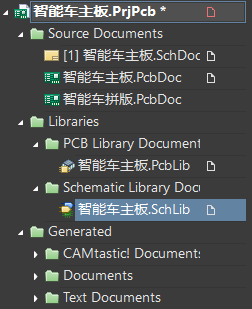

2.3 搭建工程文件

Source Documents（原理图.SchDoc、PCB.PcbDoc）

   Libraries（原理图库.SchLib、PCB库.PcbLib）

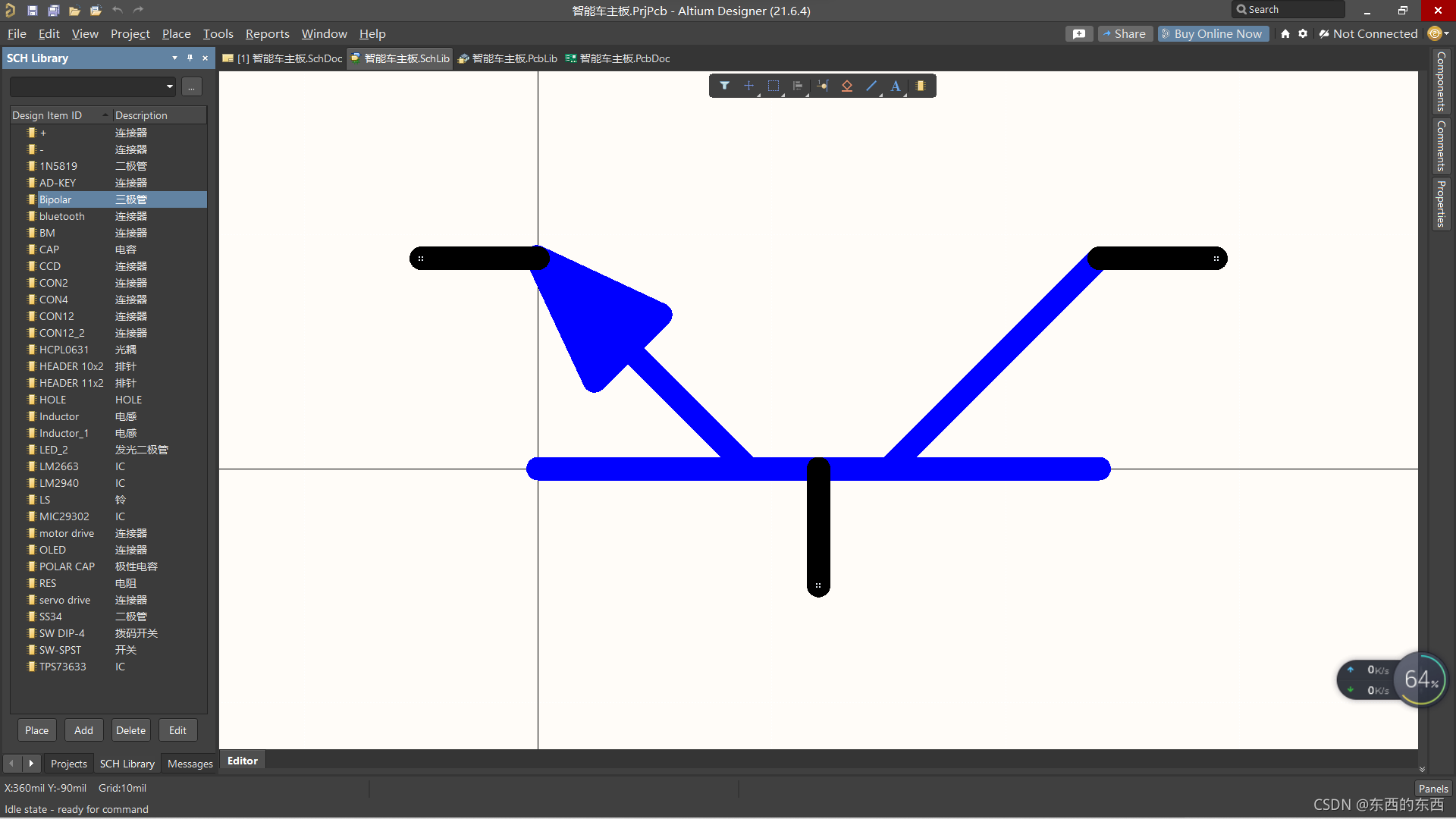

2.4 原理图库搭建

原理图库绘制（RES、CAP、IC、HEADER、D、Q等） or 库导入

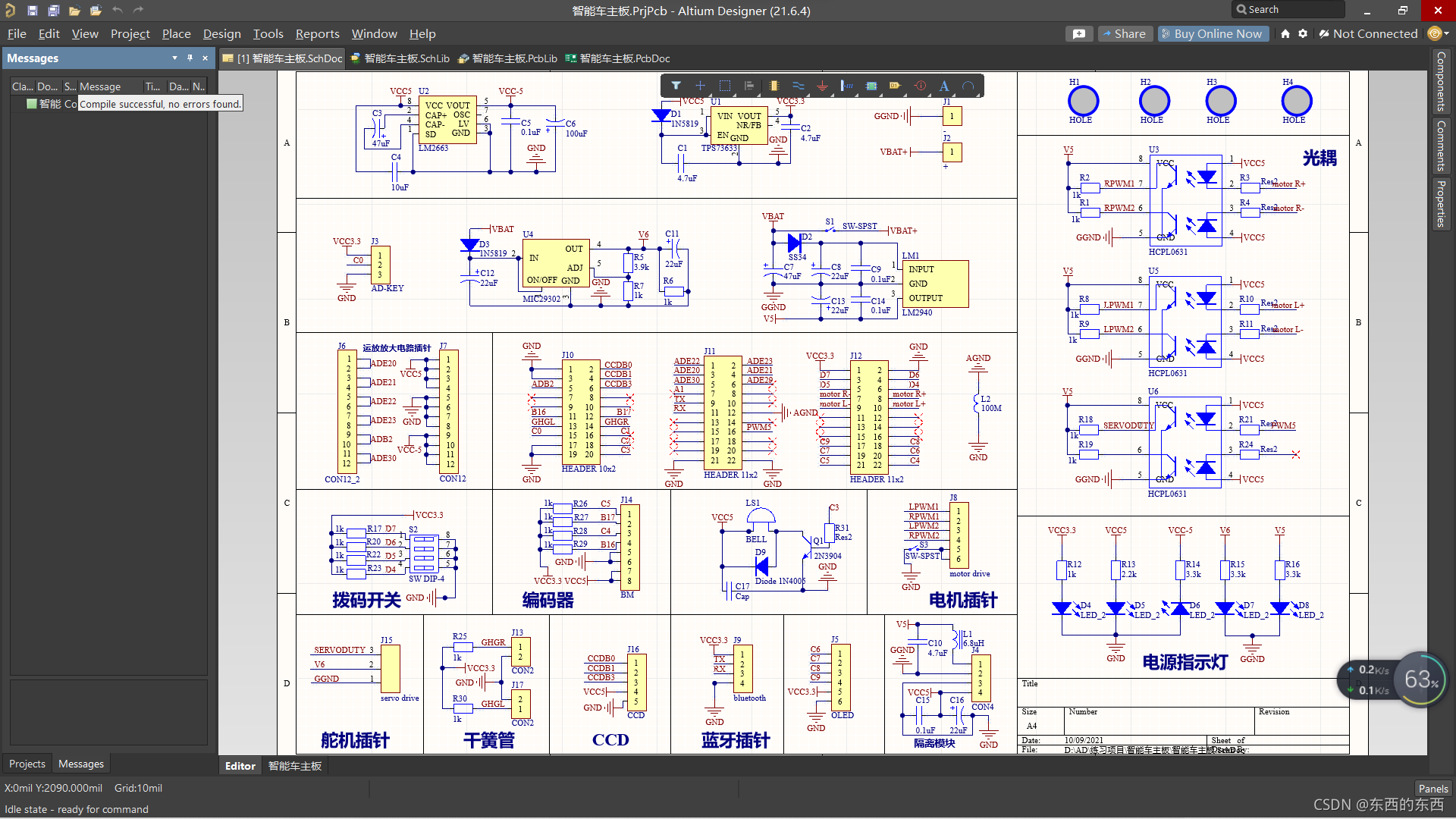

2.5 原理图绘制

元件放置、导线放置、NetLabel添加、封装添加和管理、原理图编译和检查

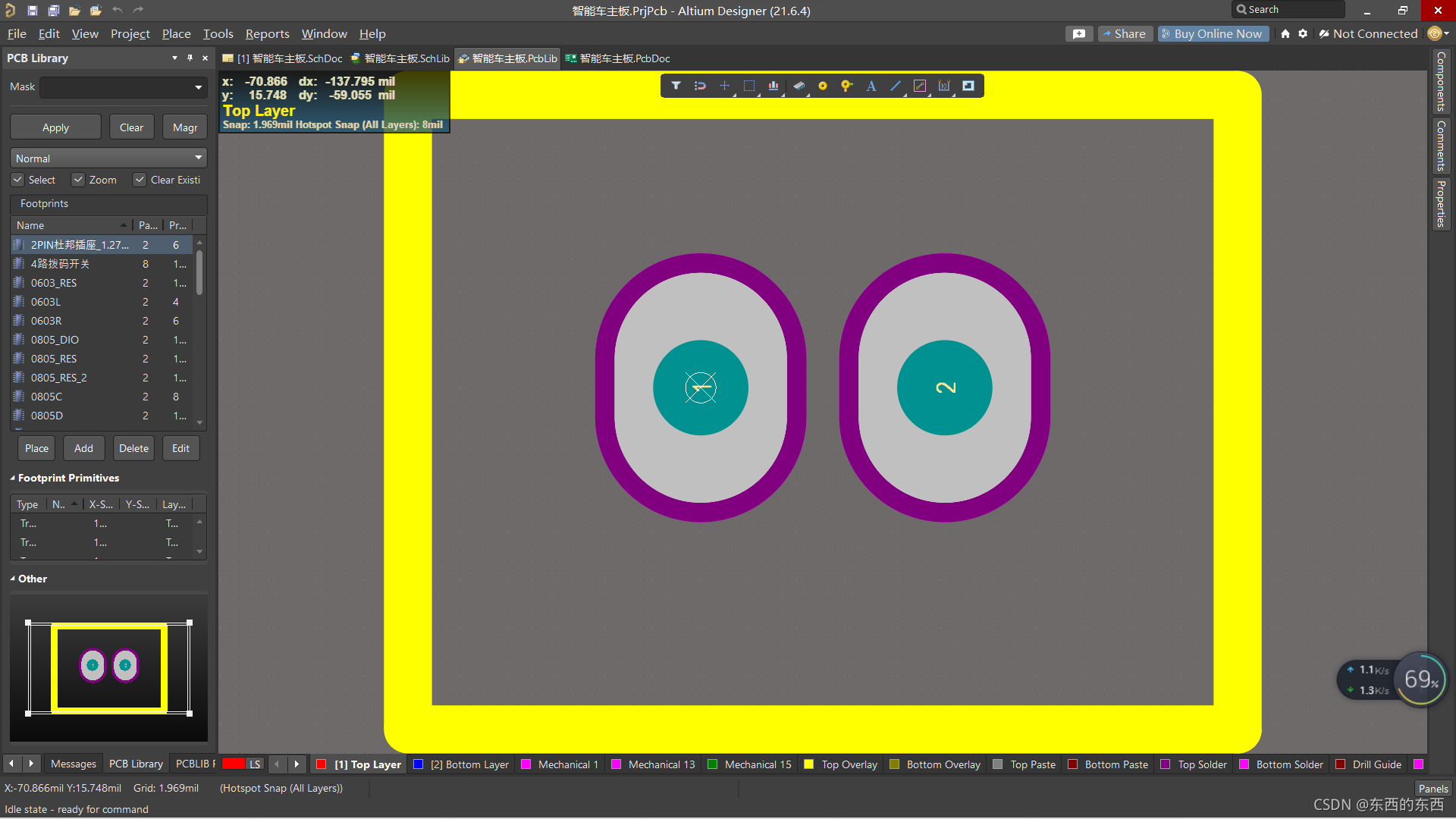

2.6 PCB库搭建

PCB库绘制（RES、CAP、IC、HEADER、D、Q等） or 库导入

   Tip：PCB超级库见 1.3 练习资料②

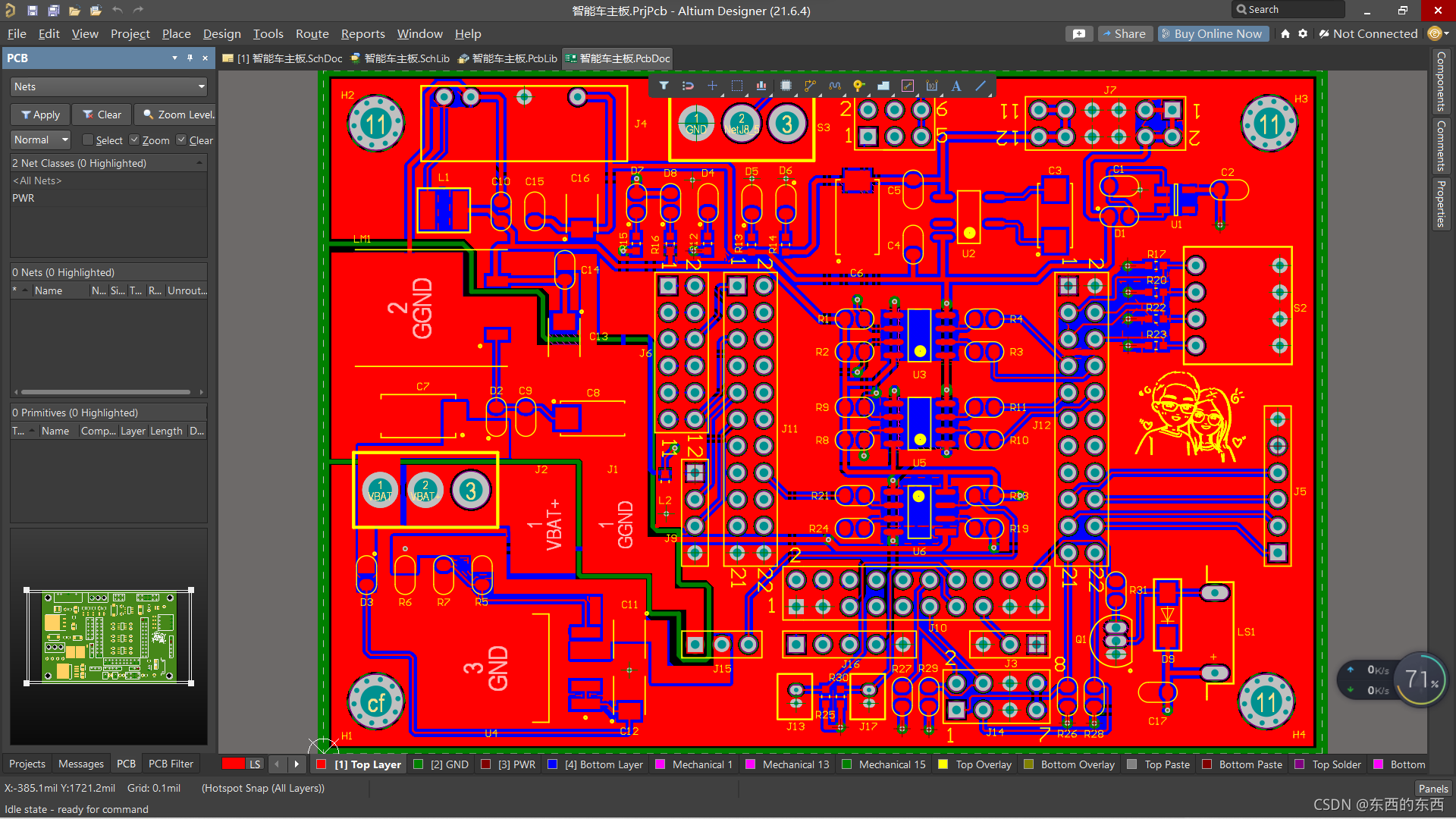

2.7 PCB绘制

①导入、简单绿色报错消除、叠层设置、快捷键设置

   ②布局（模块化布局）、Class&设计参数&DR设置、敷铜插件使用（见 1.3 练习资料③）

   ③布线（信号线、电源线）

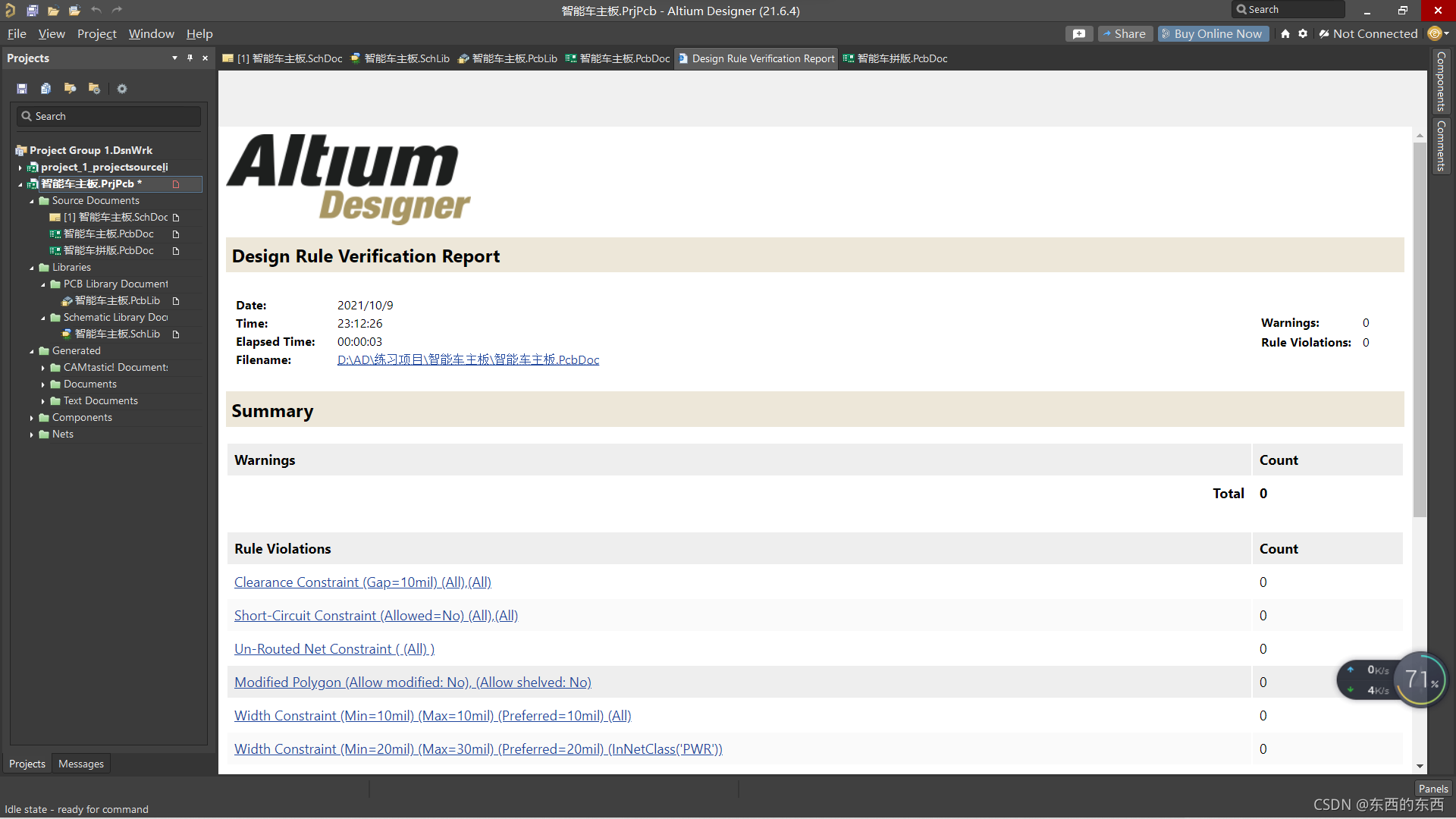

   ④DRC

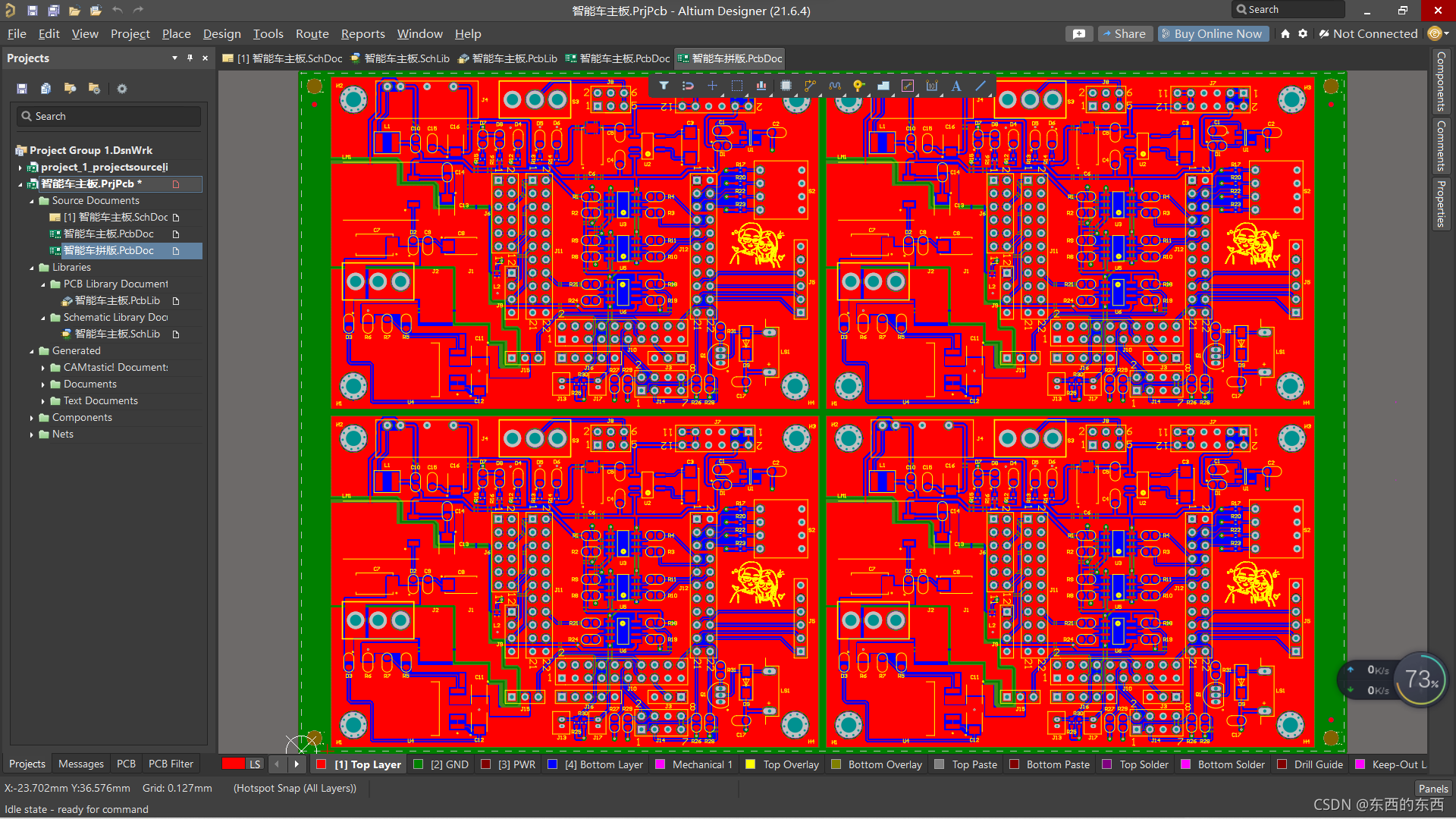

   ⑤拼版等

2.8 资料输出

①BOM表

   ②装配图（2种方法）、坐标文件

   ③Gerber文件、NC Drill File、IPC文件

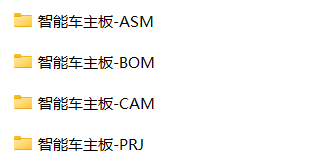

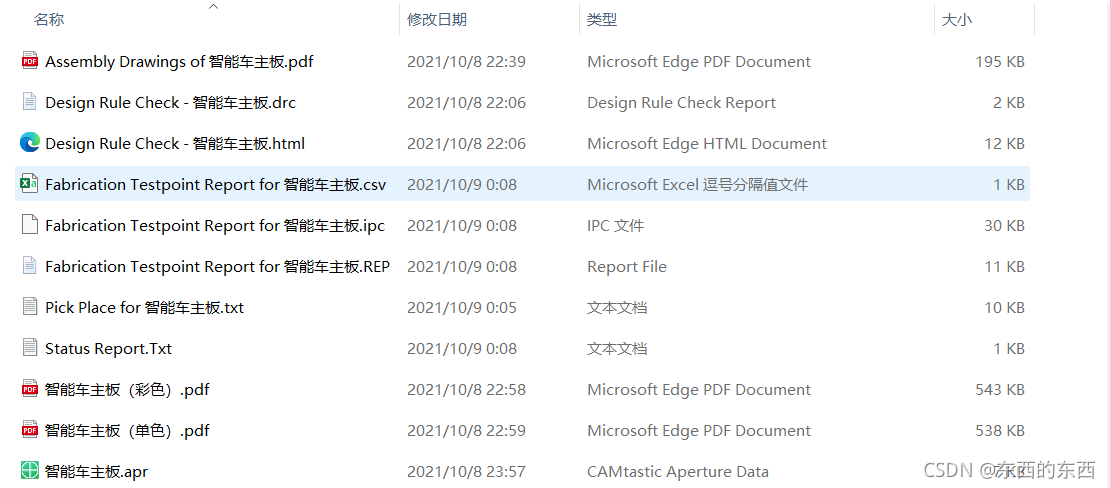

2.9资料整理

①ASM

   ② CAM

   ③BOM

   ④PRJ

3 总结

系统学习+动手实操+熟能生巧（欢迎交流）

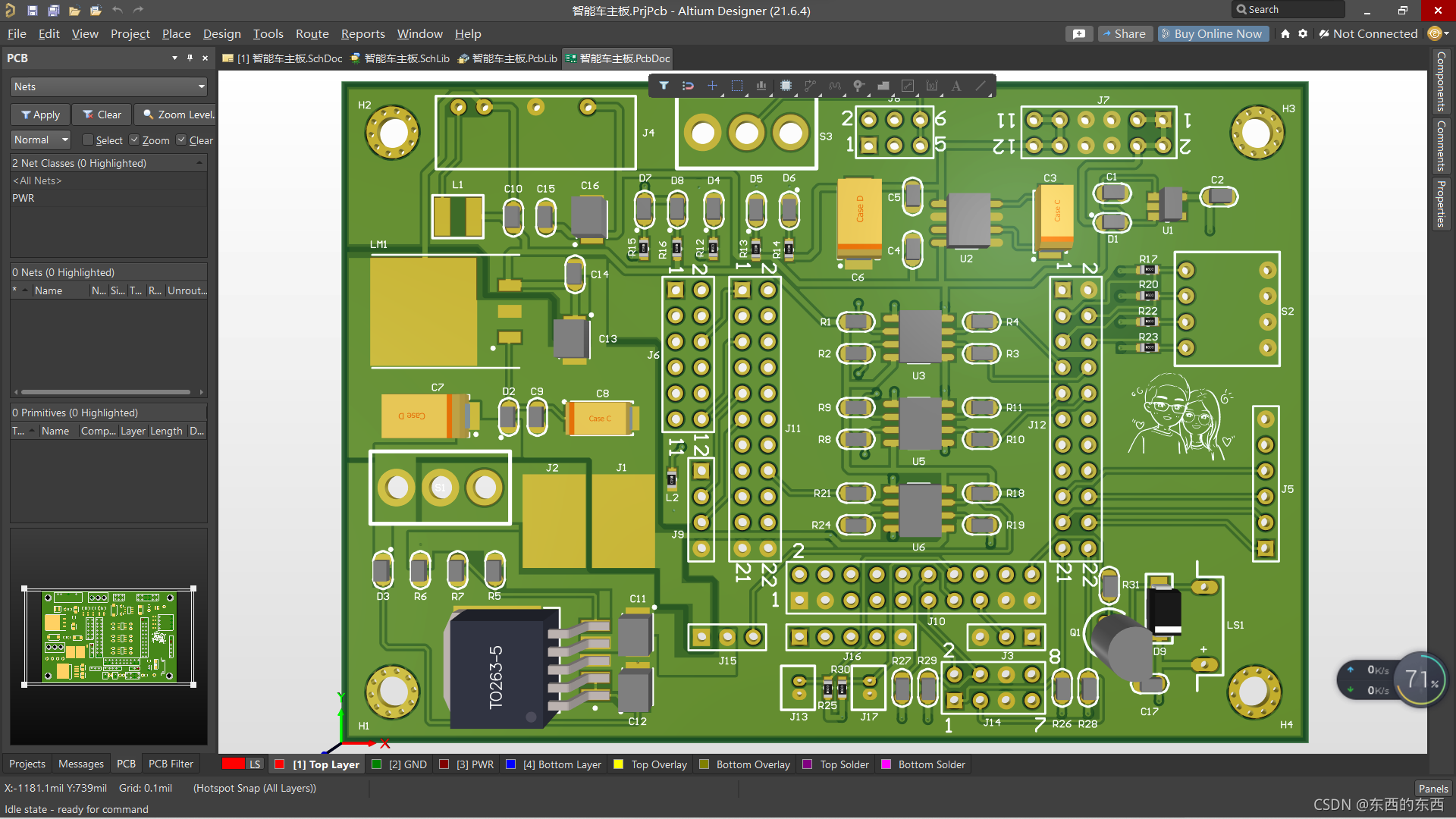

4 展示

原创：东西的东西
