Altium Designer操作记录汇总

仅作为操作记录，大佬请跳过。

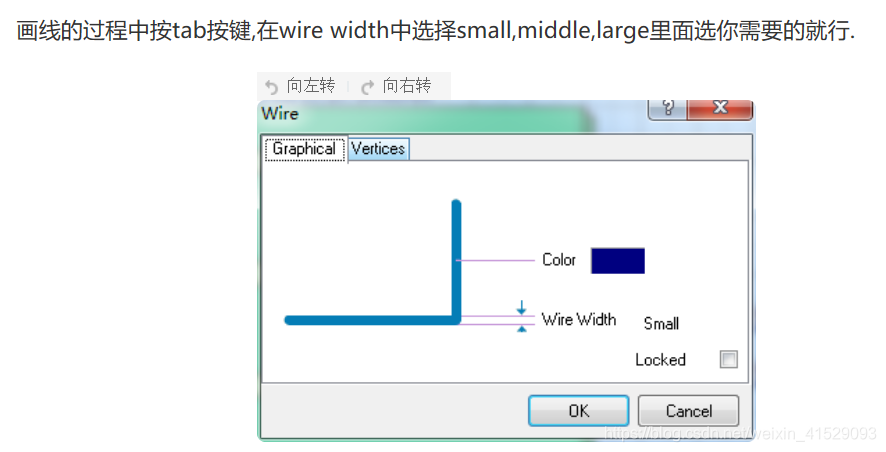

1、altium designer放置引脚线 ，画出来的线非常细 怎么调整啊

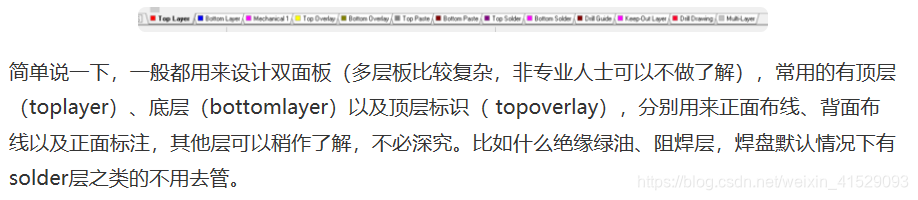

2、altium designerPCB各层的意思

常用的有顶层（toplayer）、底层（bottomlayer）以及顶层标识（ topoverlay），分别用来正面布线、背面布线以及正面标注，


   其他参考文章：
小白理解

**3、altium designer切换单位

   **altium designer切换单位

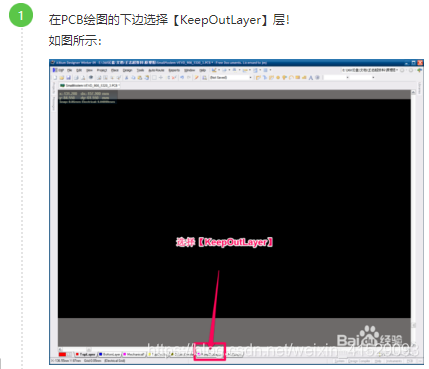

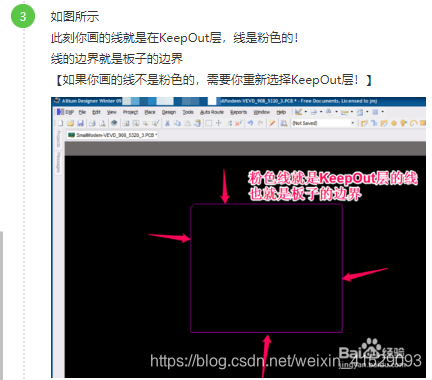

（4、altium designer如何确定板子大小】

P.S.

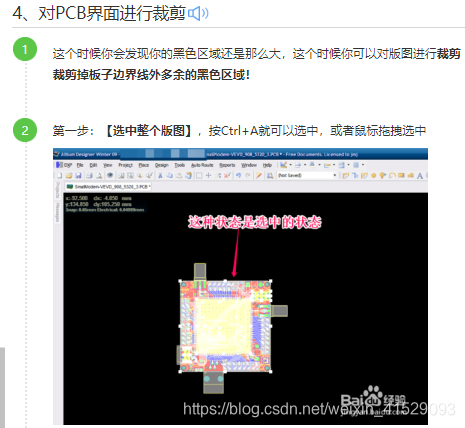

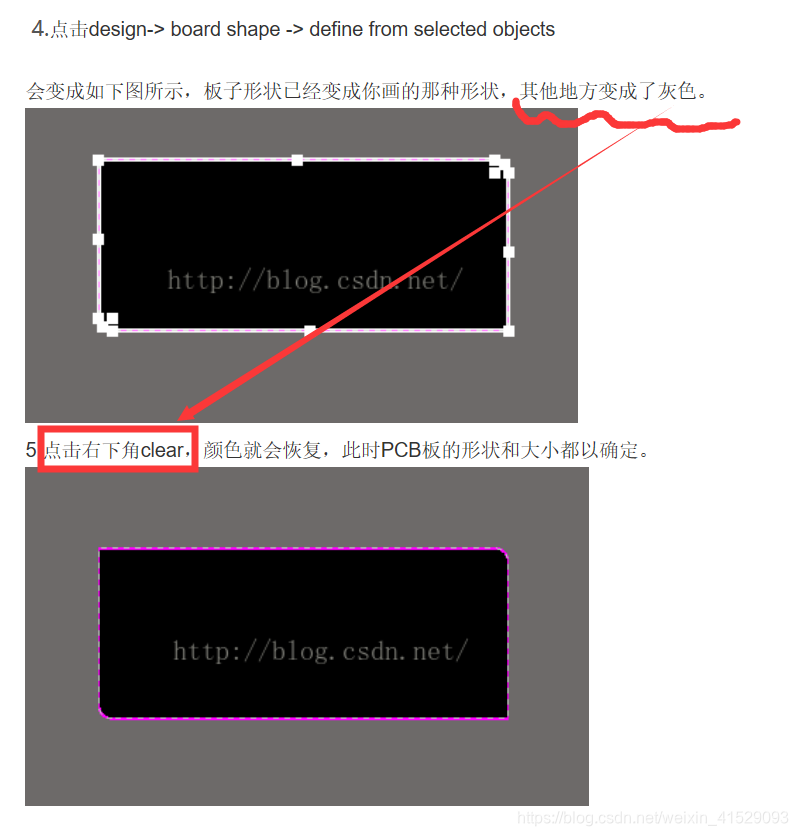

   若板子形状确定好后——其他地方变成了灰色的 解决
解决方案

过程参考

5、PCB如何旋转
在AD中画好的PCB怎么将PCB板子旋转90°

   任意角度：
Altium Designer(AD)将PCB旋转任意角度

6、在pcb上怎样锁定元器件

   双击后——进入该元器件属性——弹出的对话框的左上方一栏“元件属性”中的“锁定”打勾即可；

怎样批量锁定元器件：

   按住SHIFT键一次性全部选择所需要锁定的器件，按F11键，在弹出来的对话框中LOCK选项打勾，ENTER即可。

7、pcb界面的单位变换快捷键

   强调在pcb界面，ctrl+q

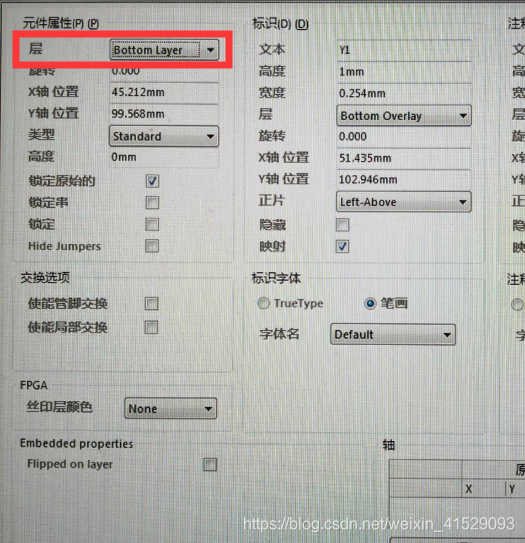

8、怎样把板子反转到背面布局

   双击元器件打开属性——选择bottom layer  ：


9、怎样给电阻添加0805封装

   在pcb界面双击元器件——属性的左下方——封装名称——…图标（三点形状图标）——选择

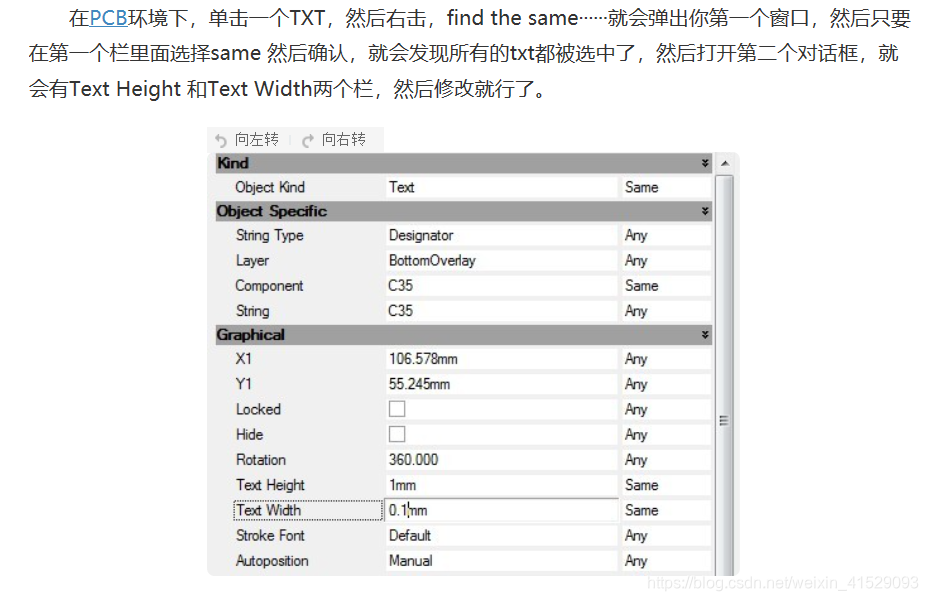

10、批量修改标识字体

回答链接

附：批量修改PCB丝印——namely pcb元器件的名字
链接

5plus：pcb界面的元器件名称如何旋转：

   点击元器件名称

11、布线带有叉号

说明布线间距太小，超出既定规则；（因为博主知道某元件的间距小是可以的，所以博主更改一下规则：设计——规则——Electrical->Clearance->Clearance; 然后更改间距即可）

链接

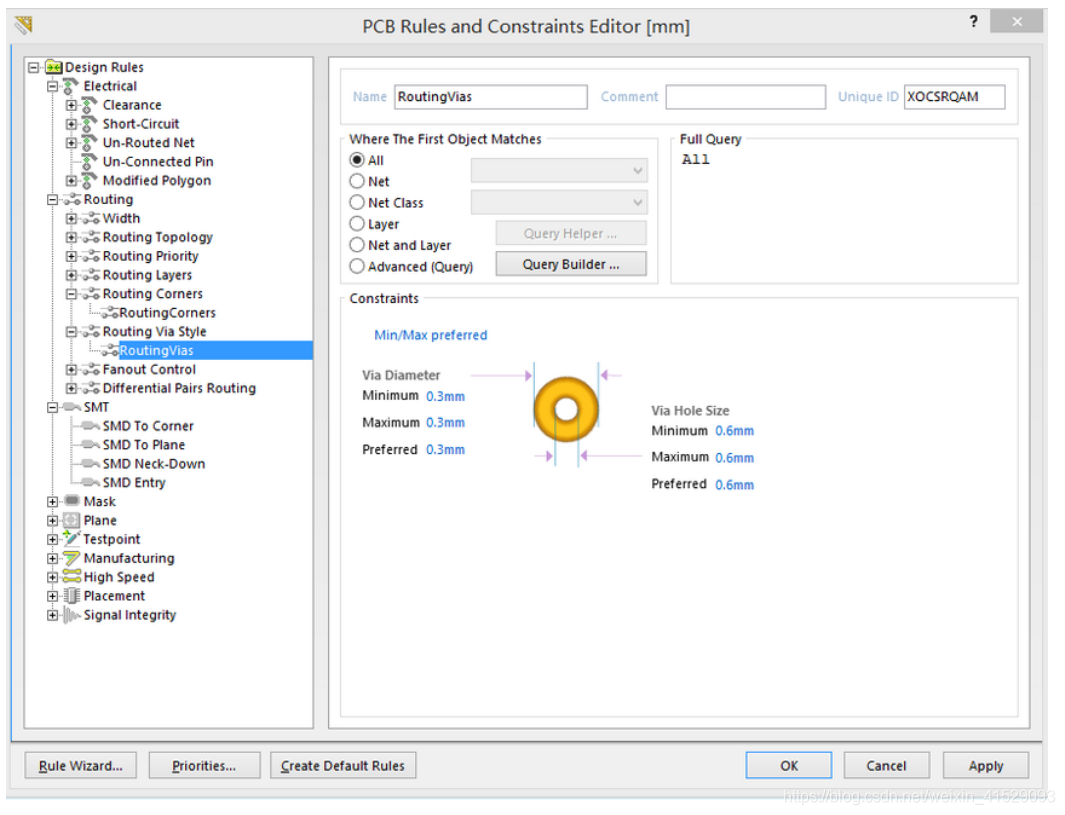

12、过孔大小的规则设置

链接

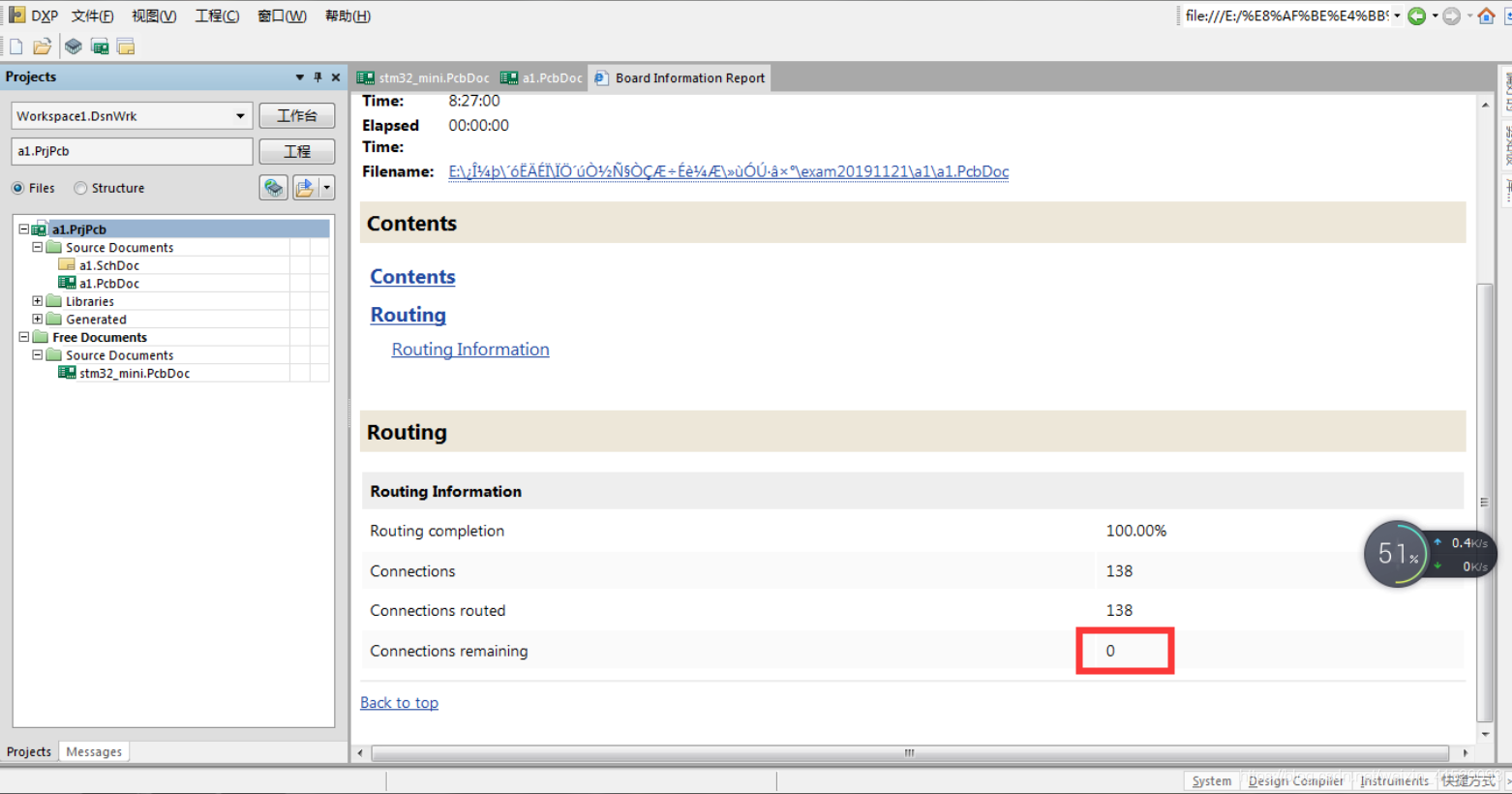

13、altium designer如何检测pcb布线完成

链接

14、如何检测pcb布线完成

链接

15、altium designer的铺铜怎样取消隐藏

链接

16、布线只剩下GND——使用覆铜的方法——但最后检查漏线报告中还是有遗漏的GND的解决方式：

把覆的铜全部撤销，自己手工布GND线——布几条GND线之后——再次覆铜；再观察检查报告的漏线情况；

16、原理图如何生成pdf

链接

彩色pdf原理图的导出

链接

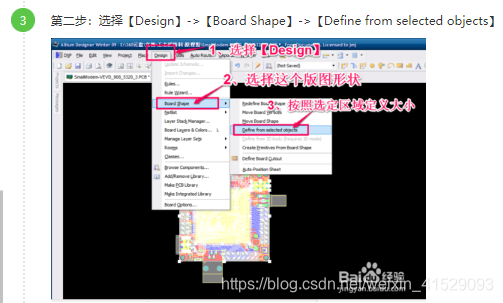

17、ad如何确定板子的大小
传送门






   （选择【Design】->【Board Shape】->【Define from selected objects】）
