Altium 常用操作技巧汇总

快捷键E 出现Edit菜单

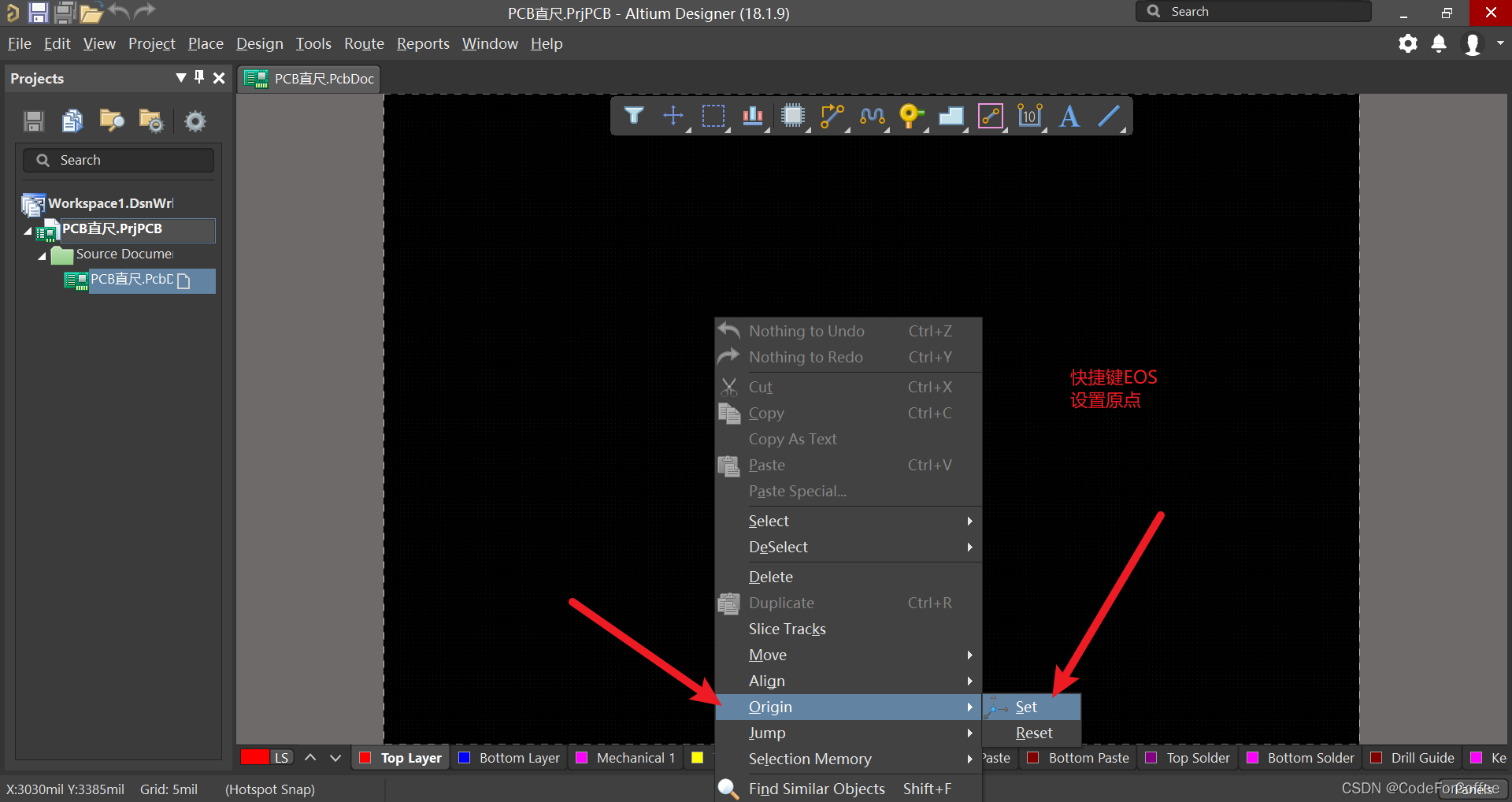

快捷键EOS 快速设置原点

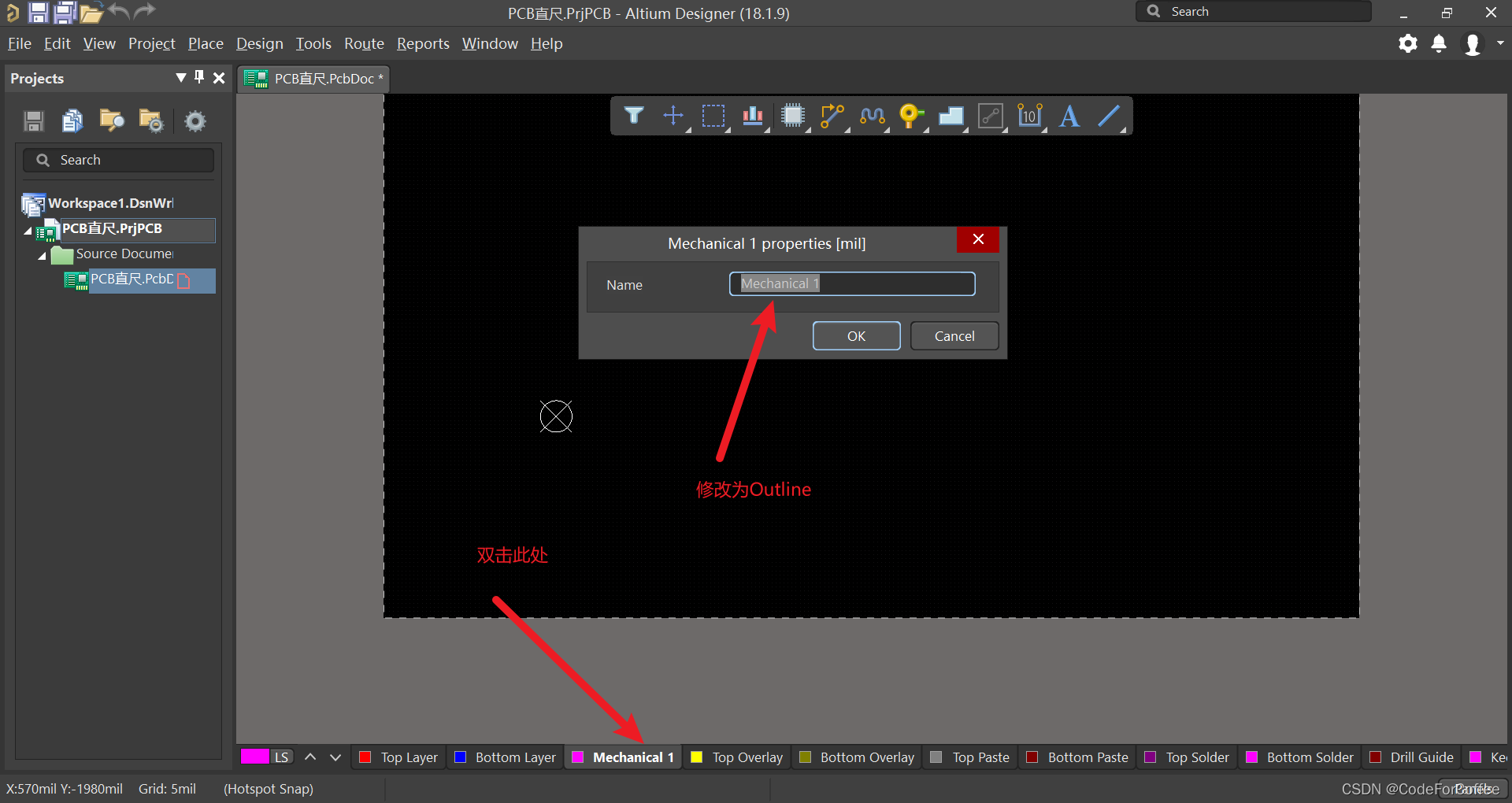

双击层名称 可以修改层的名称

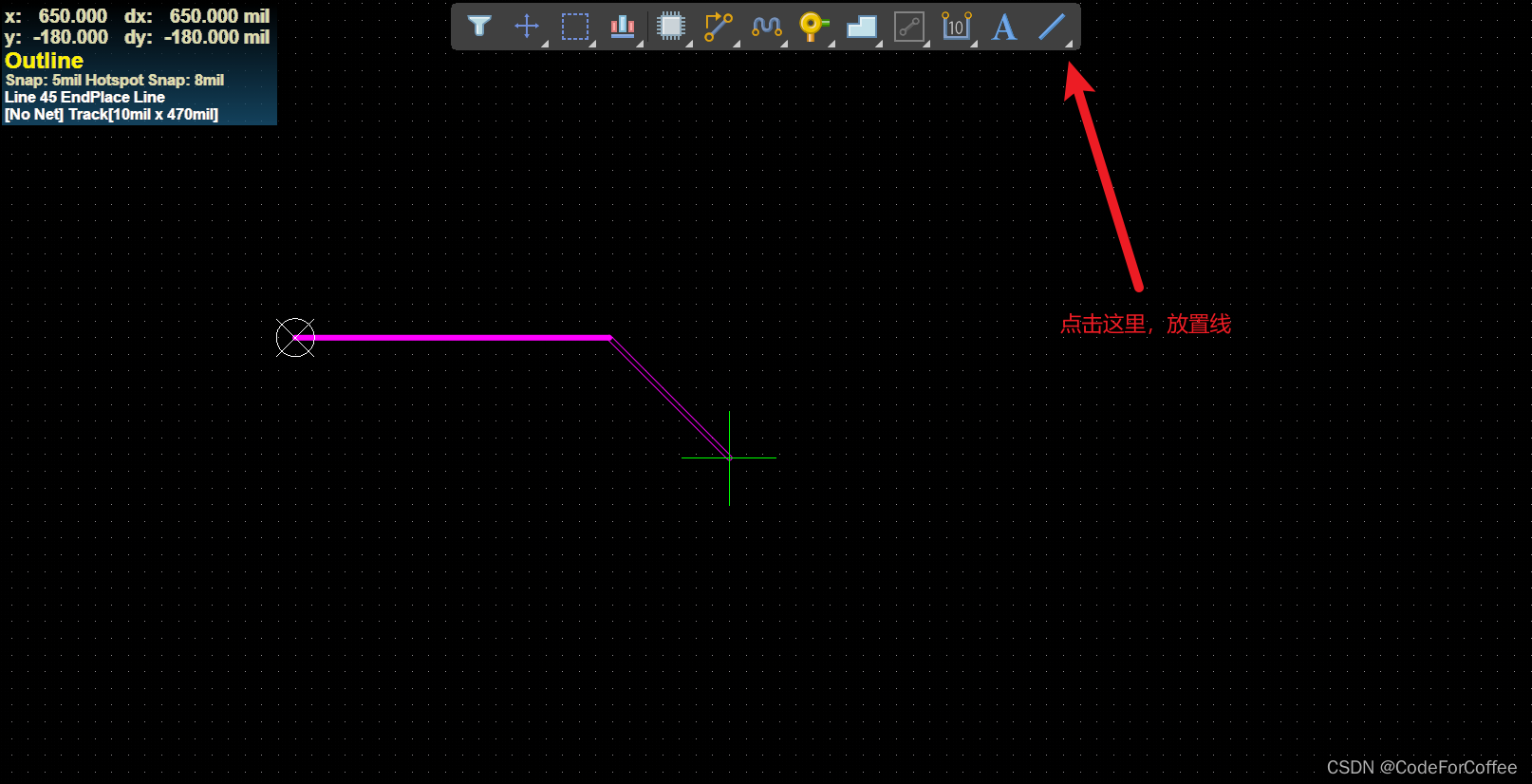

快捷键PL放置线  Place Line

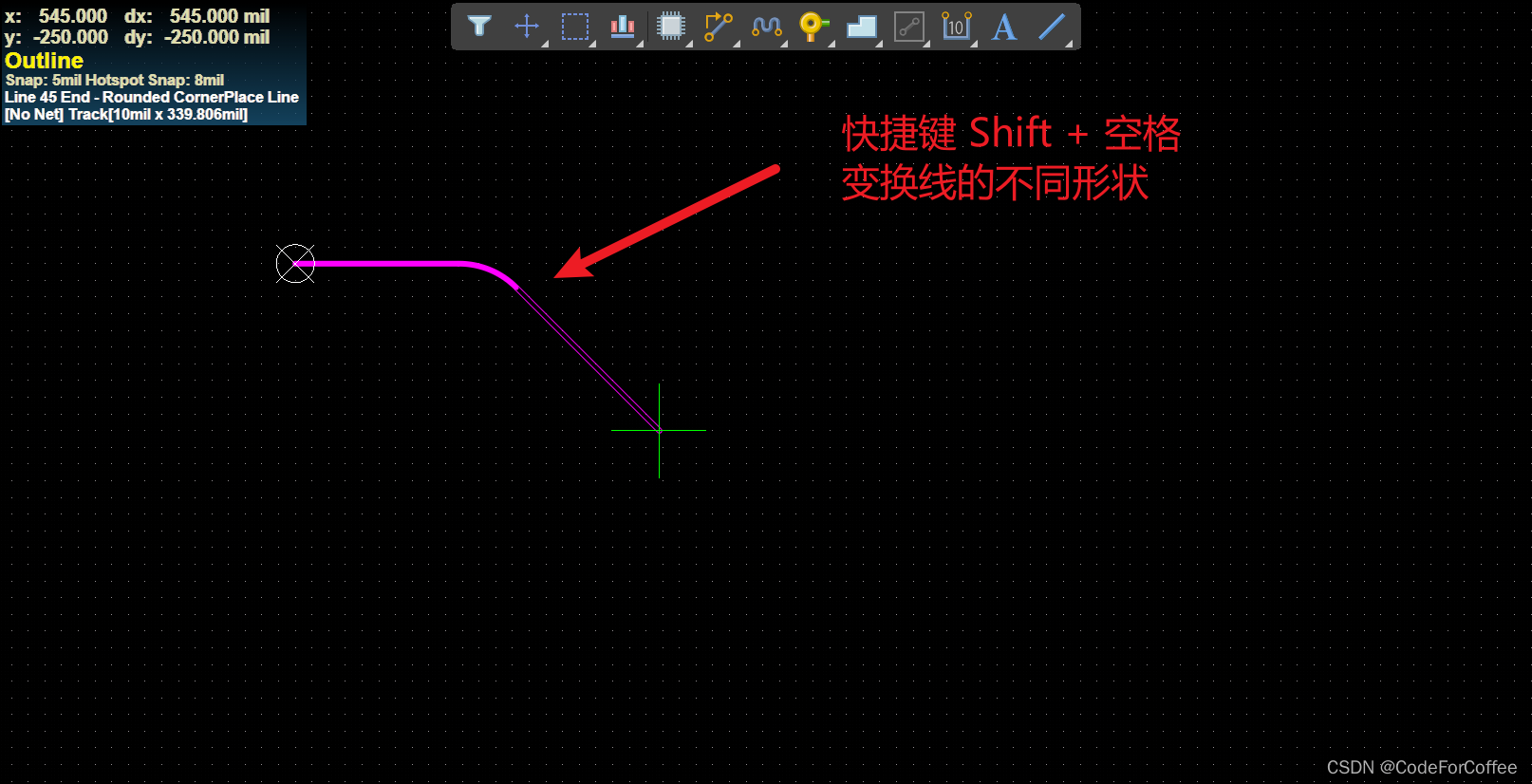

Shift + 空格 切换线的形态

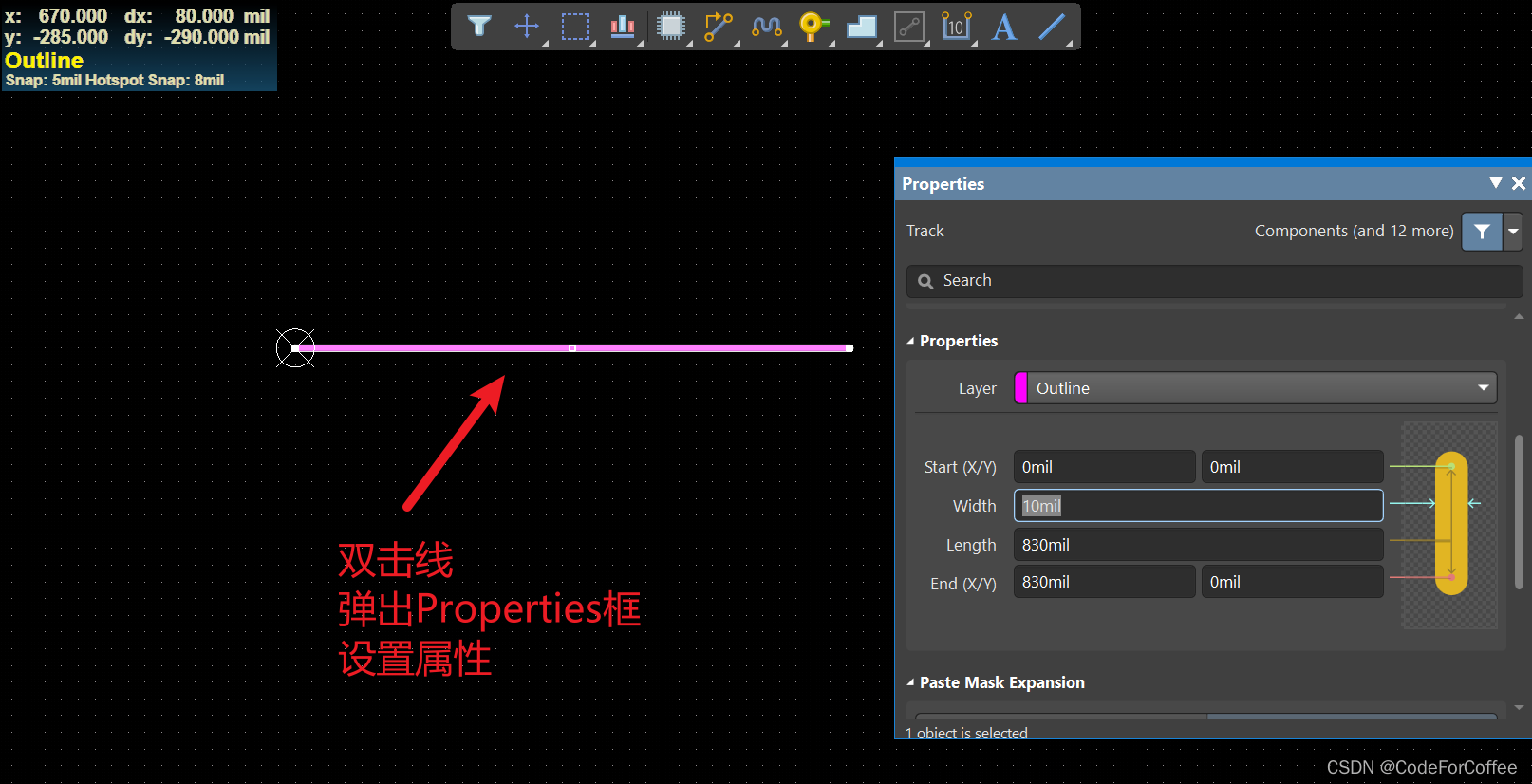

双击线  弹出Properties框设置属性

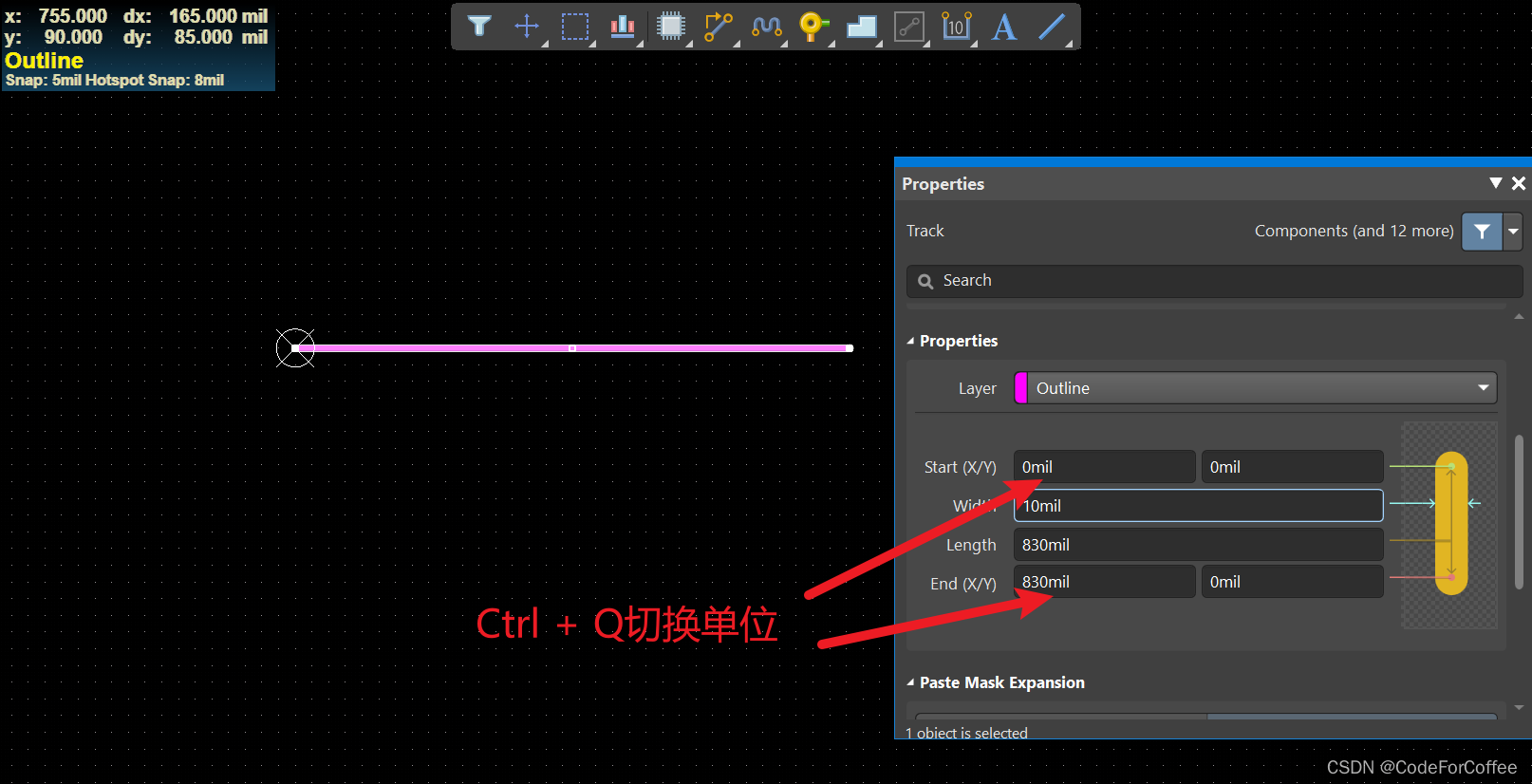

Ctrl + Q 切换单位

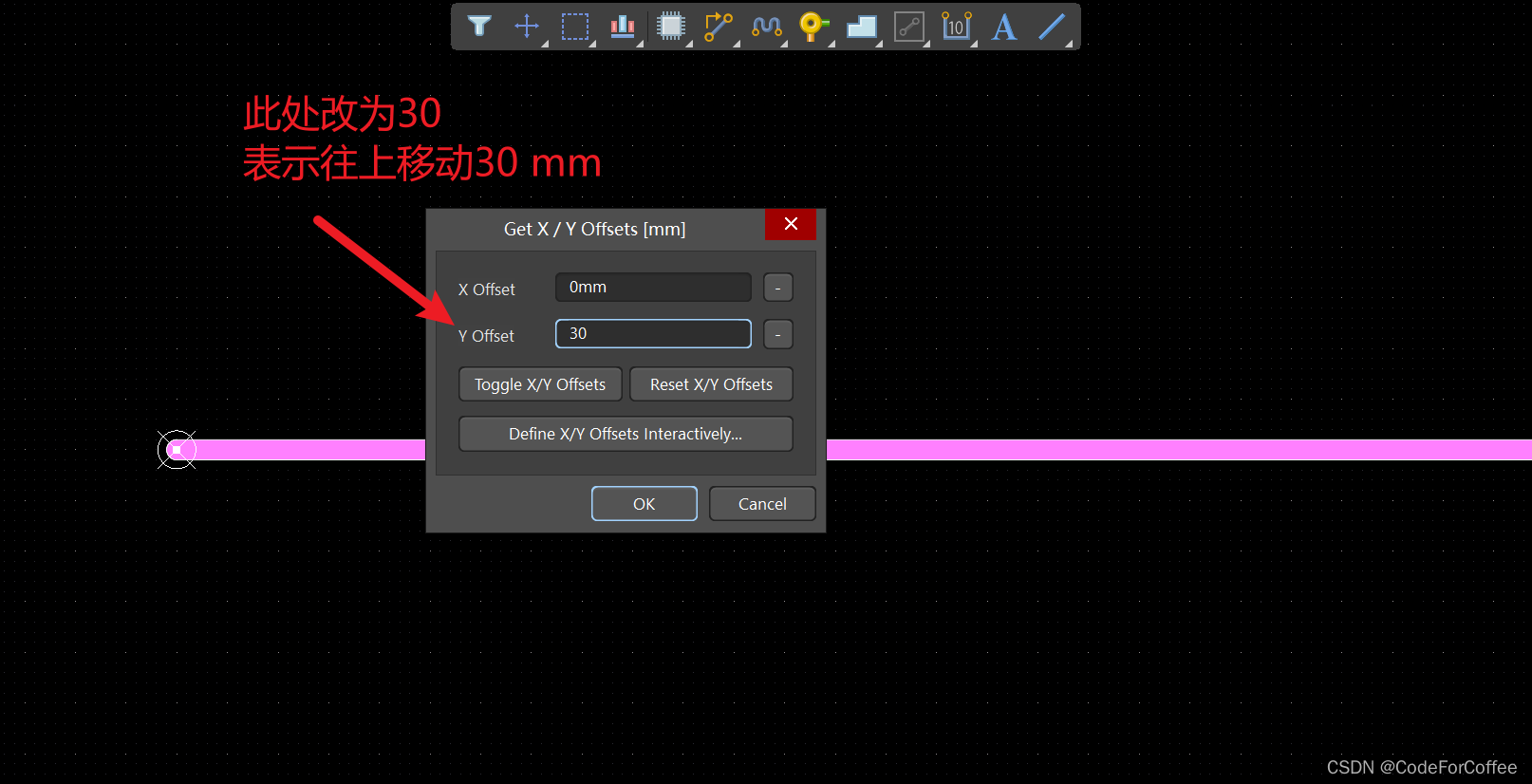

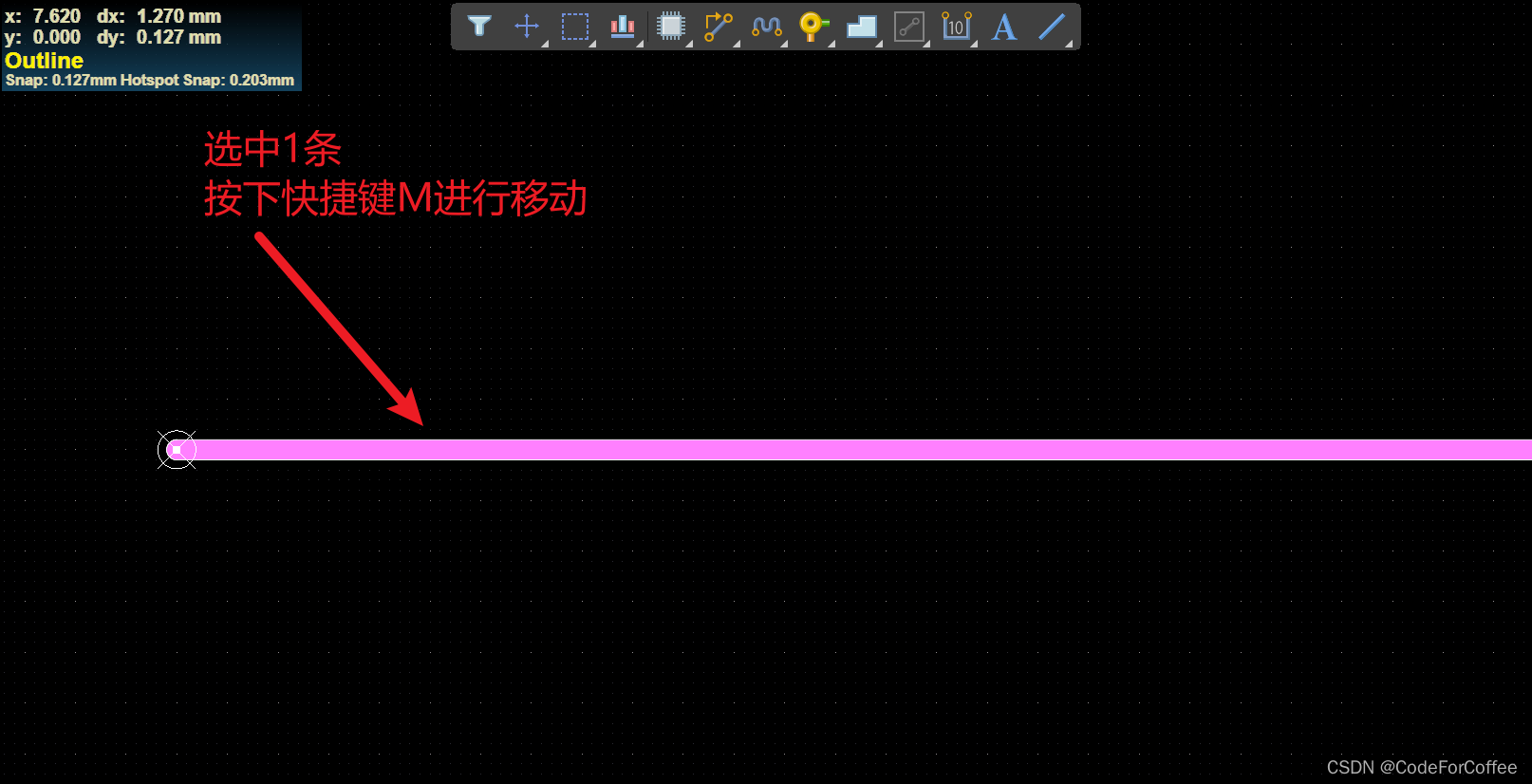

选中对象后，按下快捷键M进行移动，可以精确设定移动的距离

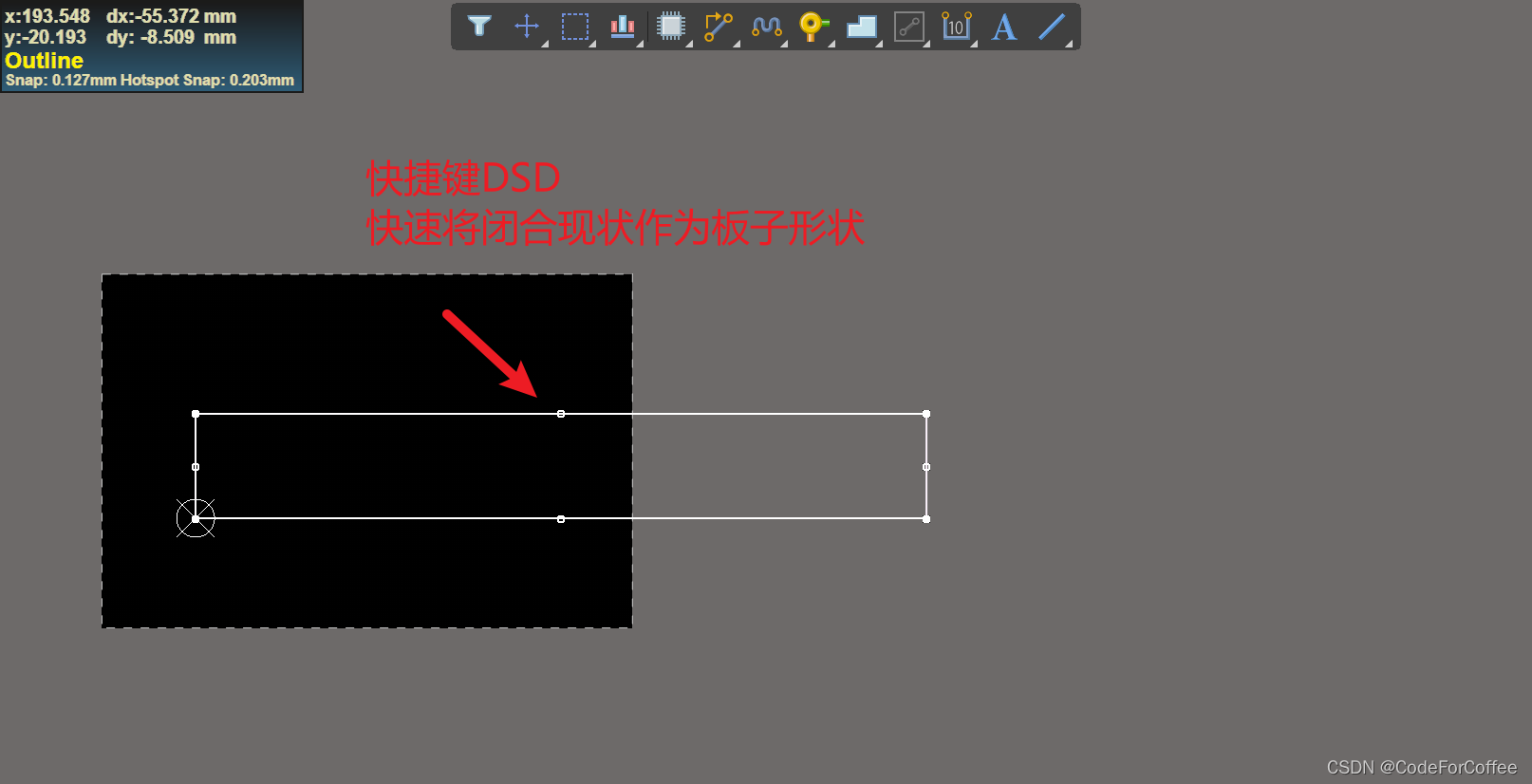

快捷键DSD 将当前选中的闭合形状作为板子形状

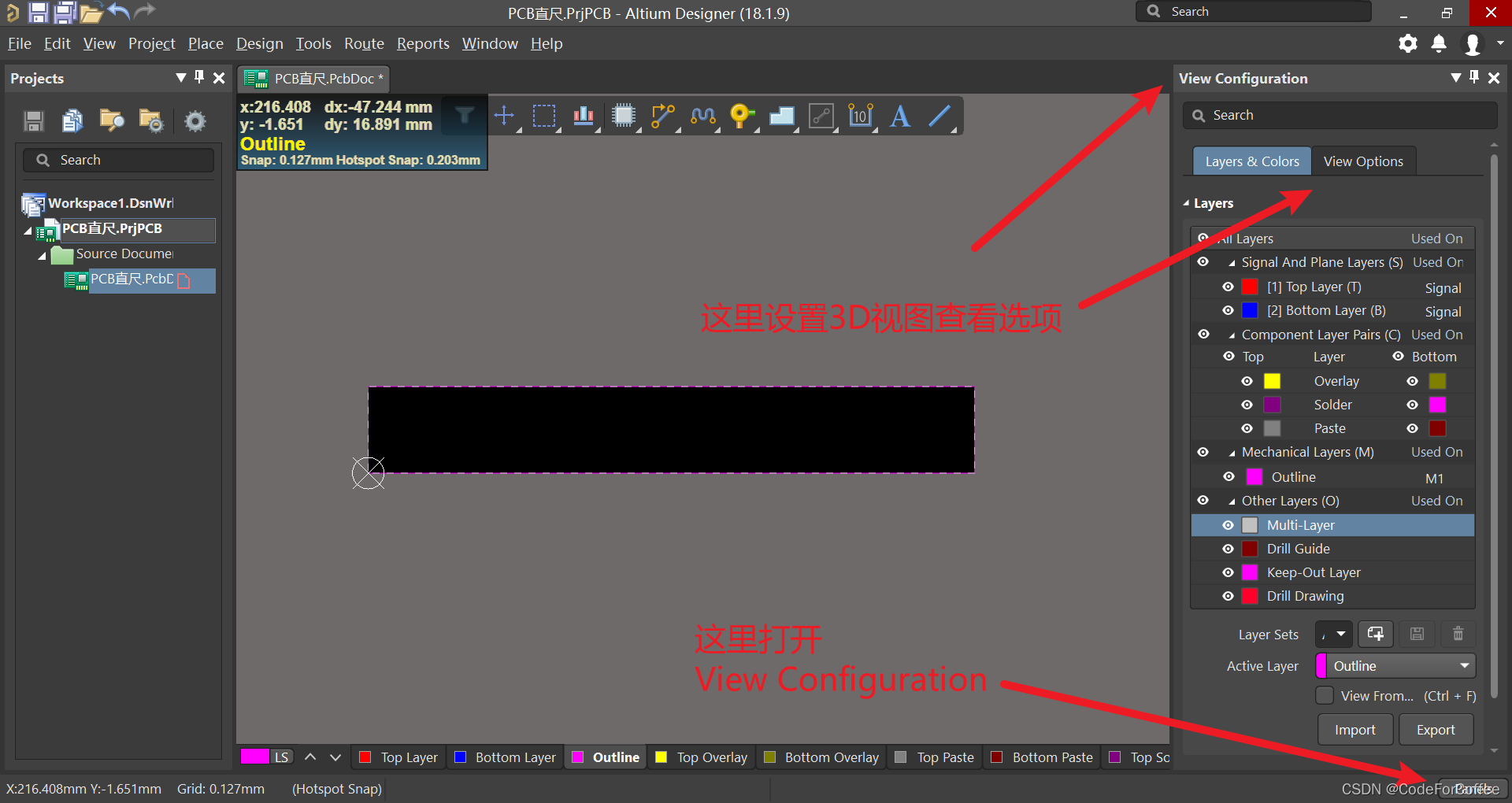

快捷键L  打开View Configuration

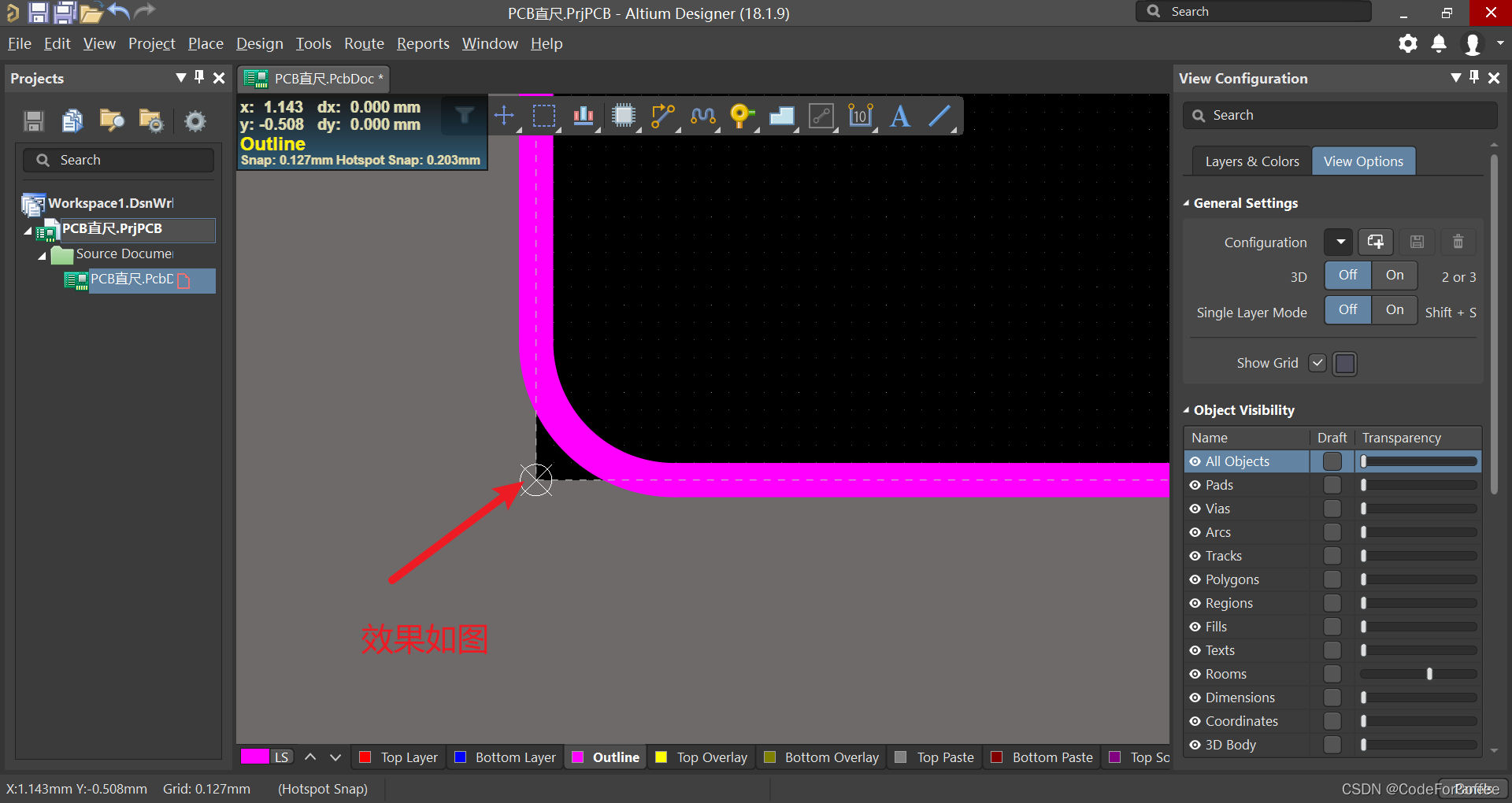

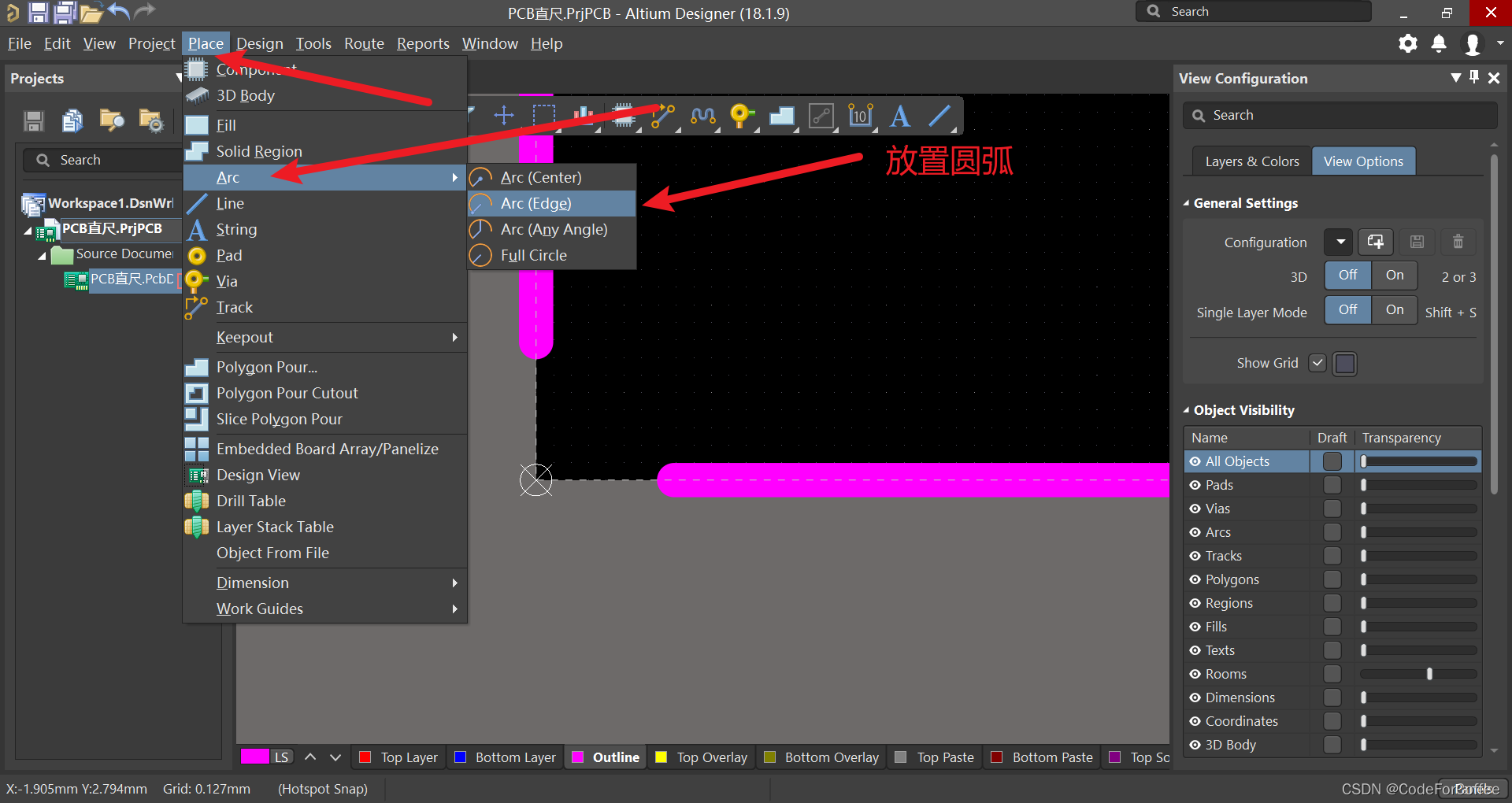

设置倒角大小

Outline 宽度： 10 mil

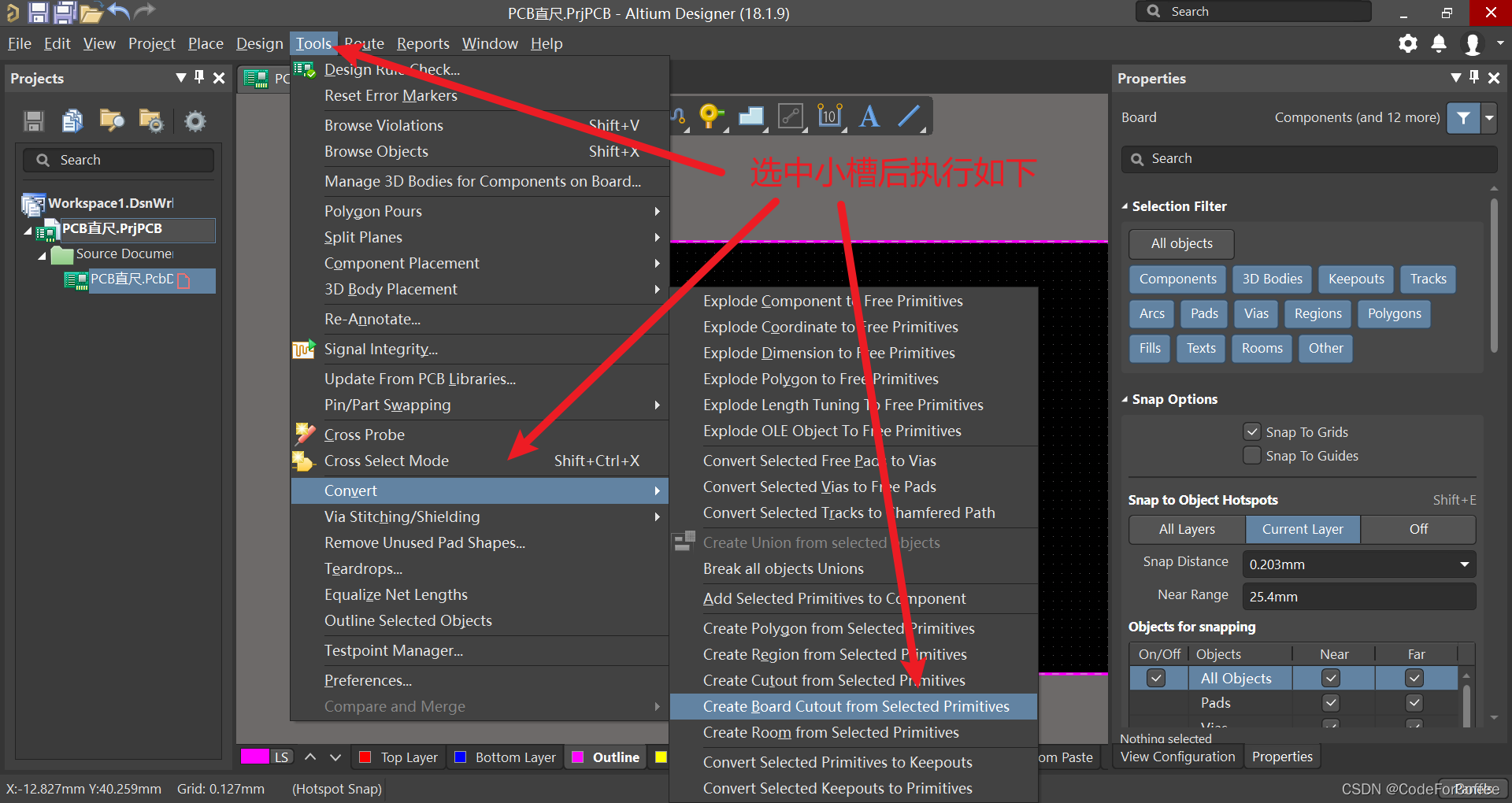

或快捷键TVB    切槽

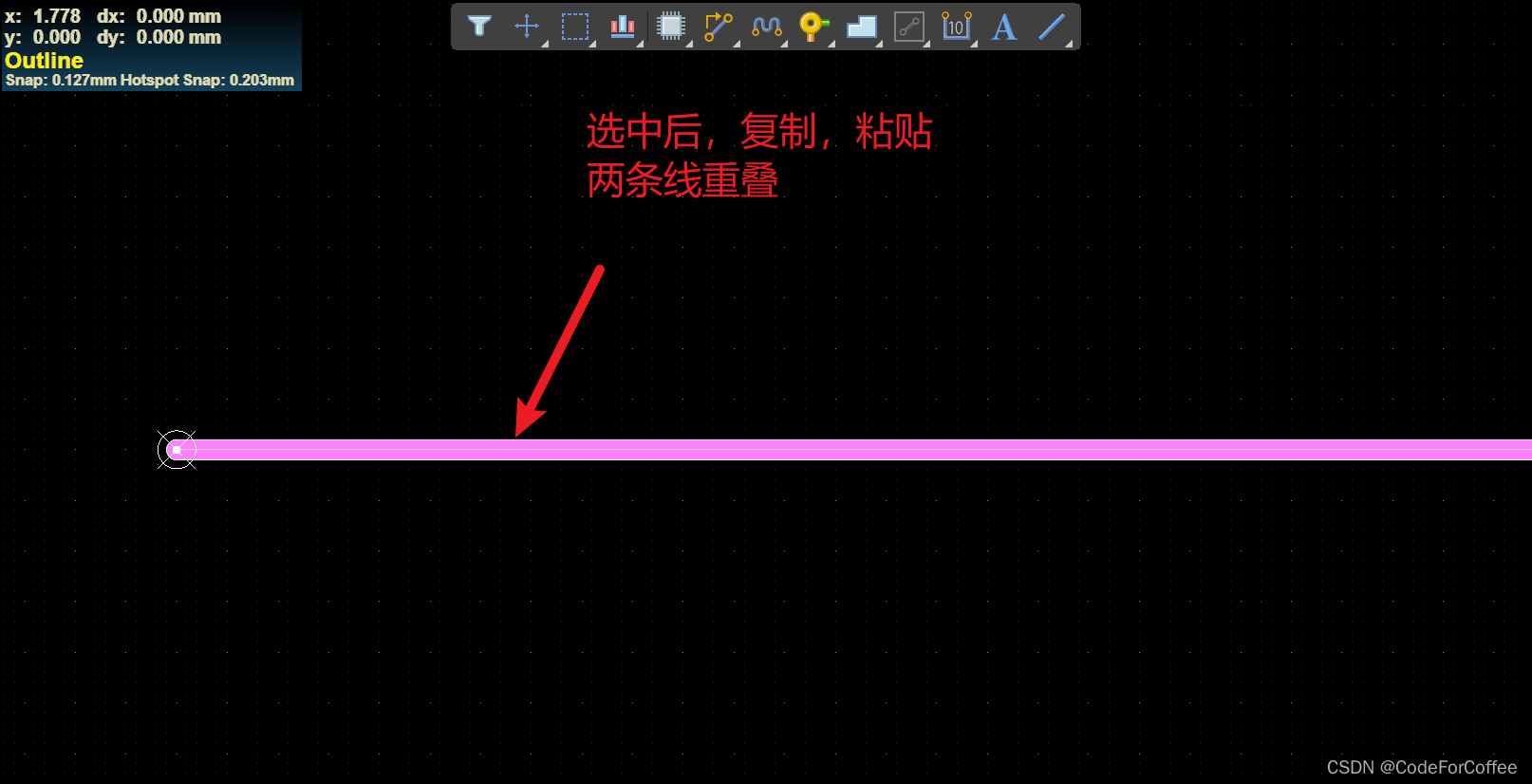

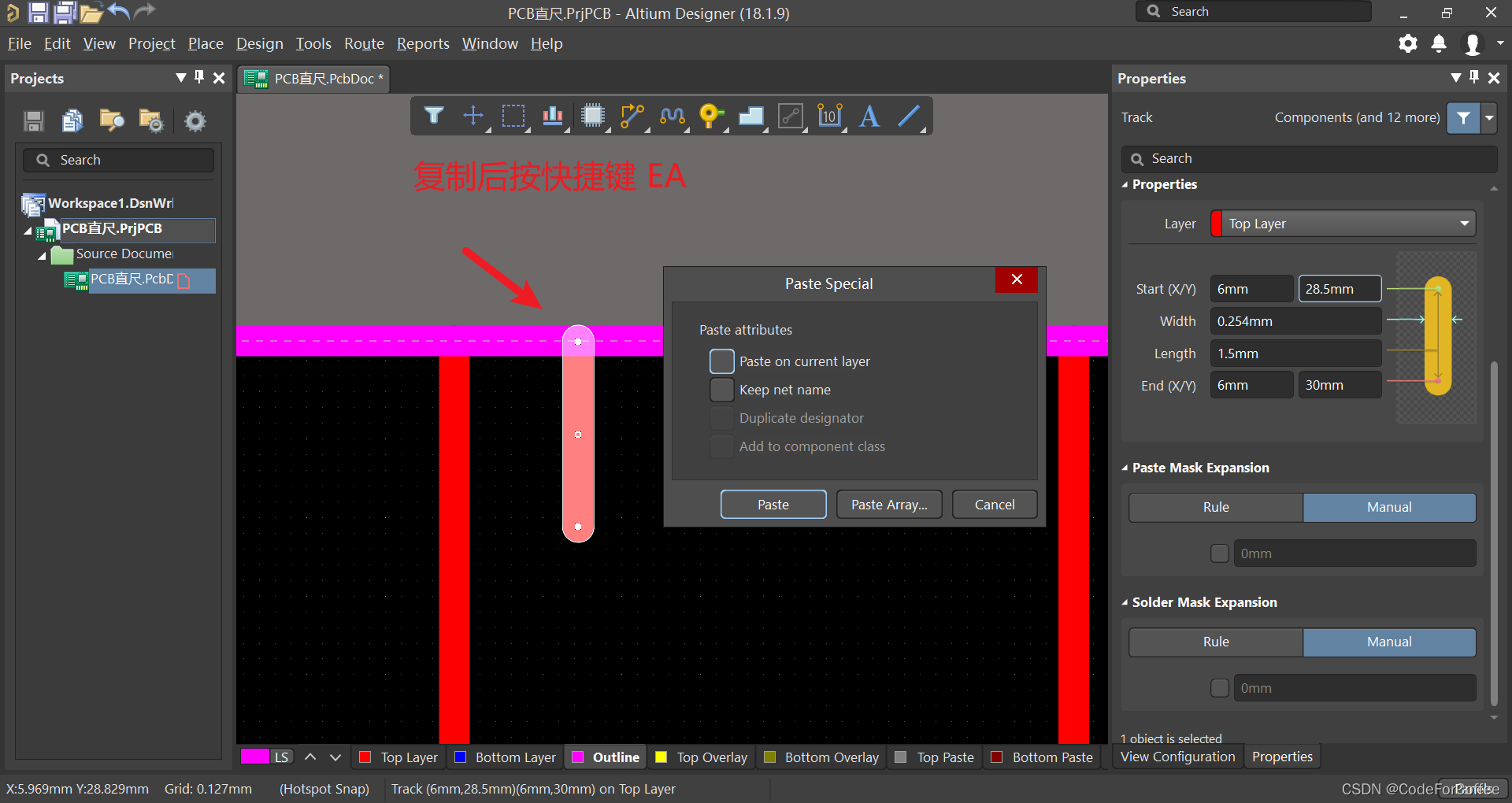

先选中，复制，切换到Top Solder，快捷键EA，粘贴到当前层即可
