Altium Designer AD办公常用快捷键汇总

通常原理图设计完成后，就开始PCB设计。有几个地方需要注意：

1.原理图设计完成后一定要先评审，确保无误后再进行PCB设计。

2.PCB布局（保证 USB ，RJ45及其它连接器位置合适），这些都需要跟结构工程师一起确认。

3.设置好走线规则，否则事倍功半。

4.覆铜前一定要记得补泪滴。

以上就是PCB设计前的一些准备工作。

PCB设计过程中的一些快捷方式有助于提高画板效率。

Ctrl+鼠标左键 对正在布的线完成自动布线连接（如果走线比较长，这个快捷键挺好用）。

E +M+C 点击空白处可迅速找到PCB上想要的元件。


J+C 弹出对话框输入元件位号，可直接找到元件位置。


E+O+S 设置原点（一般设置在PCB左下角，方便贴片的时候导出元件位置）

P+T 布线

选中 + 空格 旋转 元器件

V + F 整个PCB全局最大显示

V + B 查看PCB反面布局

T+E 补泪滴

P+G 铺铜

Ctrl + M 测量距离

Shift + C 取消高亮（也可以取消测量距离的显示）

Ctrl + H 删除同一网络的走线（这个用起来比较方便，也可用T+U+N）

Q 快速切换公制/英制单位（在对话框中快速切换快捷键为CTRL+Q）

Shift+S 切换单层显示和多层显示（在画完PCB检查的时候用起来比较方便）

shift+ctrl+空格 切换布线形式（45度，任意角度或弧形走线）

Ctrl + Shift + L/R/T/B 两个及以上元件的左/右/上/下对齐

Ctrl + Shift + H,V 两个及以上元件的水平对齐/垂直等距离对齐

T + U+A 删除所有走线

Ctrl + (shift) + Tab 切换文档显示

P+L+D 板框尺寸标注

T+G+E 显示覆铜

T+G+H 隐藏覆铜

T+G+A 重新覆铜

注意：

1.覆铜（地上的过孔一般跟都是直连，连接器，插件等为了焊接方便，需设置为花焊盘）

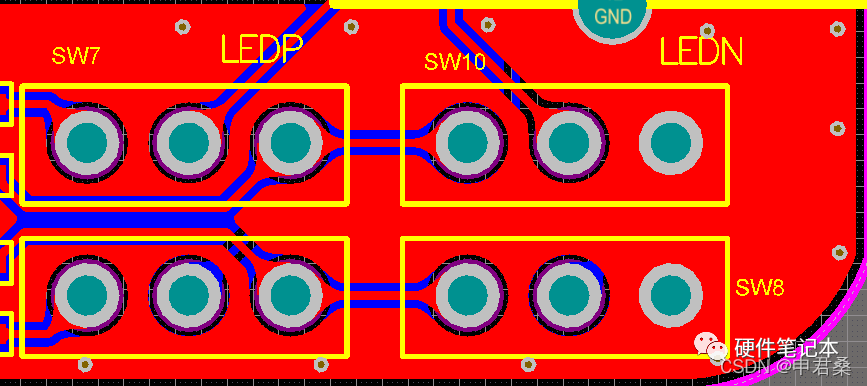

焊盘设置前（插件直连）

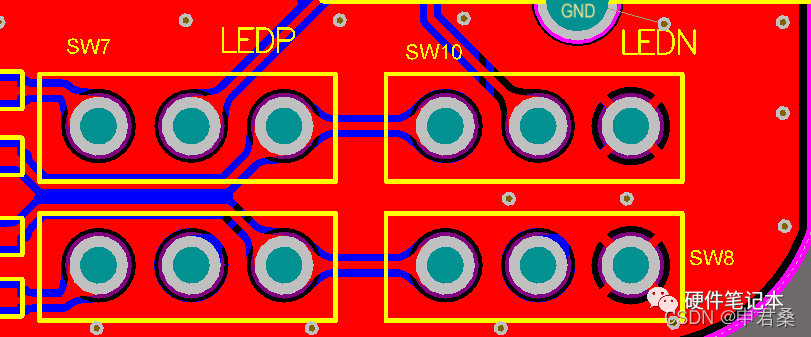

焊盘设置后（插件花焊盘）
