Altium Designer（AD）常用快捷键总结大全

阅读数 8

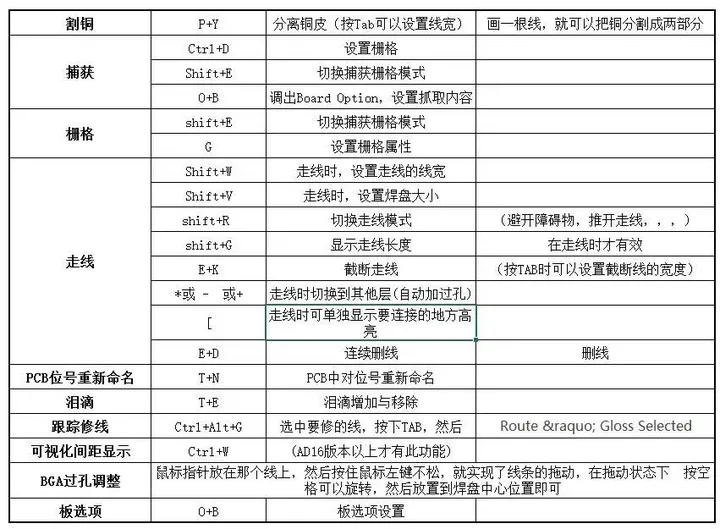

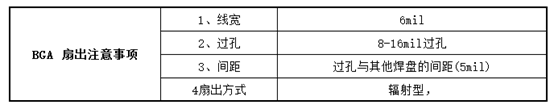

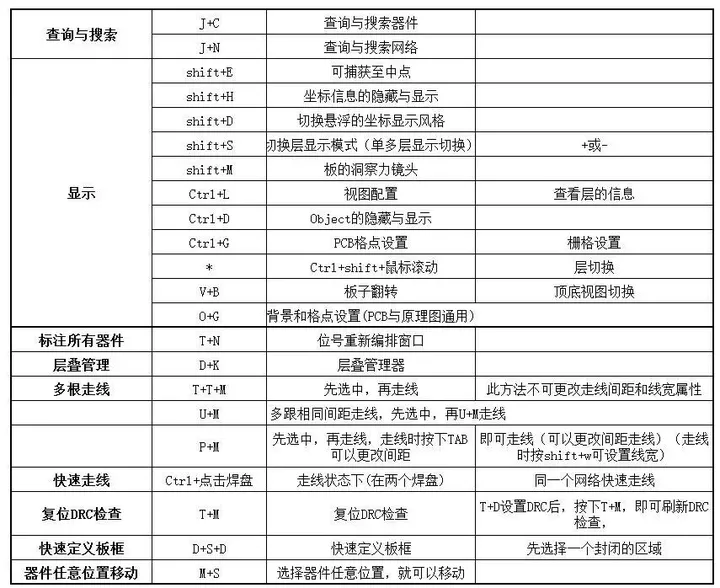

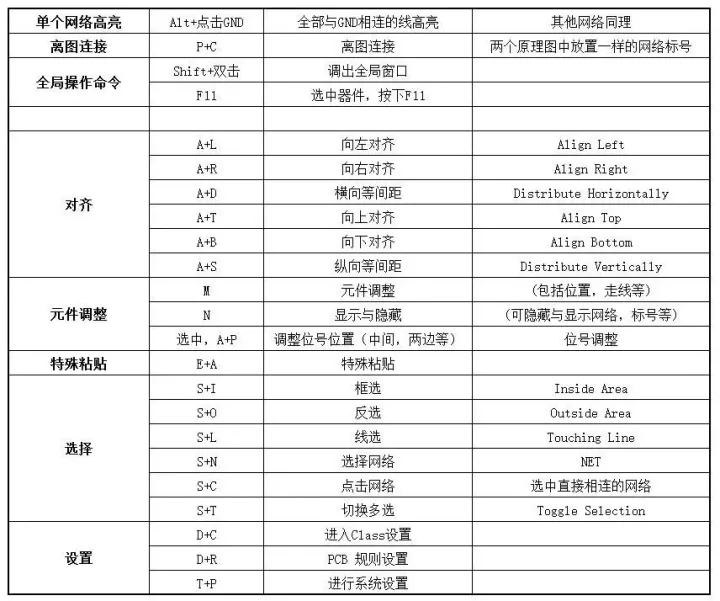

1：shift+s 键 切换单层显示

2：q（Ctrl+Q）英寸和毫米尺寸切换

3：D+R进入布线规则设置。其中 Clearance 是设置最小安全线间距，覆铜时候间距的。比较常用

4：CTRL+鼠标单击某个线，整个线的NET 网络呈现高亮状态

5：小键盘上的 * （星号键）可以在top、bottom layer切换，达到快速切换上下层。另外 + - 可以把所有显示的层轮流切换。

6：CTRL+SHIFT+ T 、B、L、R 可以快速对齐所选中的元件上下左右。

7：M+I 可以把选中所有的元件，翻转过来。这样可以在上下层切换，方便布线，调整印丝层。 很实用的一个操作。

8：如上所述，还可以查看板子底部，就点击查看翻转板子板子就反过来，但是属性还是一样。只是从板子底部看了。

9：器件联合选中两个器件然后右击选择联合-从选中的器件生成联合这样可以操作两个位置在一起的器件

当要去掉时候选中器件右击联合-从联合打散器件那么连接在一起的就能够单独操作了。

当选中联合的器件，右击选择联合，有个选择所有的联合这样一下子选择所有联合的器件。固定的外框就可以联合起来移动操作。

10：多根线同时画的时候，每个先画个短的线，按SHIFT 选中所有一起画的线，选好，松开SHIFT. 鼠标移动到线头白点处，然后拖动，那么所有线就一起拖动。转弯一次，松开，在拖，又可以转弯。

11: 快捷键 t c交叉探针看到寻找原理图和 PCB 的元件位置选下，然后跑到PCB 就能看到原理图那个元件的位置。

12: ed 删线

13: 捕获焊盘查看——网格——切换电气网格（shift + E）

方格与格点的切换:View-Grids-ToggleVisible Grid Kind

原点： Edit -Origin-Set

边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽

选取元件：PCB-PCB Filter-IS Component

逐个放置元件：TOOLS-Component Placement-RepositionSelected Components

自动布局：ToolS-Component Placement--Arrange Within Room

自动布局器：ToolS-Component Placement--Auto Placer

元件排列：选中元件右键Align- 或Alignment Tools--

元件在层之间的快速切换：拖动元件的过程按L键

让焊盘放在格点上：选中元件，右键-Component Actions-Move ComponentOrigin To Grid

移动元件的远近："G"键选择mil

刷新屏幕： END

改走线模式：shift+空格键

（“45°线性” “45°+圆角” “90°”“ 任意角”“90°+圆弧 ”“圆弧”）

遇障碍物：右键-Options-Preferences-...

推挤： Shift+R

布线快捷菜单：“~ ”键

线宽设置：“Shift+W”

过孔修改规则:Design-Rules-HoleSize;

板边5mm圆弧:Place-KeepOut-Arc

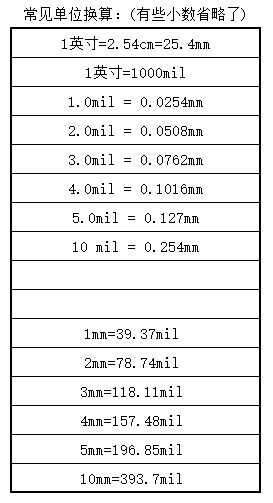

切换英美单位制度：Ctrl+Q

保护元器件位置：锁定双击-Lock打钩

保护已锁定物体：Tools-Preference-PCB Editer-General-ProtectLocked Objects 打勾；

显示布线快捷菜单：键盘左上角快捷键“~ ”

层间切换："+""-"

字体（条形码）放置："A"-Place String；

对板的定义：Designers-Board Shape-R/D；

尺寸标注：Place Dimension-Place Linear Dimension

工具栏恢复原始状态:在工具栏处右键CustomizingPCB Editor-Toolbar-Restore；

填充：Place Fill；

复制粘贴：选中-Edit-Rubber Stamp-单击

粘贴特殊形状：选中-Edit-Paste Special

选择一组 Select ：“S键”-Touching Liner线/Rectangle矩形

或Shift 一个个选

移动Move:"M"

整体移动：选中-右键-Unions-Create Union fromselected object/break

解脱从联合体

弱小信号线包地：选中-“s”select net,Tool-Outline-Selected Objects

查找相似物体：右键-Find SimilarObject

测距离：Report-Measure Distance

自动布线:Auto Route:Net/NetClass/Connection/Area/Room

查看布线层：Shift+F或“*”切换层

切断线：Edit-Slice Tracks

布完线进行规则检查：Tools-Design Rule Check-Run D_R_C_

3D视图：数字键“3”或View-Switch to3D,Shift+右键旋转；

铺铜：Place-Polyon Pour

去死铜：双击铜区，Remove Deader Copper 打勾

原理图和PCB的双向同步更新：

检测PCB与原理图的不同处：Project-Show Differences

在原理图里更改后更新到PCB:Design-Update PCB Document in

在PCB里更改后更新到原理图:Design-UpdateSchematics in

标号Designator显示：PCB FilterISDesignator 然后PCB Inspector Hide

重新标注：Tool- Re Annotate

元器件标号自动排列：选中器件-右键-Align-Position Component Text

补泪滴：Tool-Teardrops，焊盘与导线连接更牢固

生成生产制造文件：File-Fabrication Outputs

生成PDF文件：File-Smart PDF

翻板：View-Flip Board

打开层对话框：L

打开选择：S

跳转：J

英寸和毫米切换：Q

翻转元器件：空格

改变线宽，孔径：选中导线或过孔,同时按下Tab键

选中目标：shift+单击

PCB换层并自动添加过孔：小键盘上的“*”

系统设置：DXP->preferences

其中General--Use localized resources 中文

其中Backup ：设置备份时间

树形图标：home

快捷键：右下角help-shortcuts

默认布局：View-Desktop layouts--Default

窗口缩回的速度：DXP->preferences->system->view--Hidedelay

打开不同面板：右下角System等等

切换不同窗口：ctrl+tab

放大和缩小：ctrl+鼠标中键滚轴

修改右下方的边框(title，日期)格式：DeSign-Template-Set Template File Name...A4

走线自动延长： Drag---ctrl+鼠标拖动

复制目标：选择目标，按住shift拖动

自动添加元件编号：Tools->Annotate Schematics

Preferences-->Schematic-->Graphical Editing Convert Special Strings 转换特殊字符串

如何全局修改

例如：单击电容C1选中，鼠标右键选择Find Similar Objects (Select Matching 选中，二步骤可以跳过

(1) Part Comment ---same Current Footprint ---same ,点击OK按钮

(2) Select ALL

(3) SCH Inspector 窗口修改 Footprint

Tools-->FootPrint Manager

分层设计

(1)一种水平设置，N个分图，net设置全局(project-->project options-->http://www.wenkuxiazai.comIdentifier Scope..Gloal) 不推荐

(2)一种垂直设置

，一个总图(Sheet Entry),N个分图(PORT) 连接只能Sheet Entry到PORT

第二种方法：

(1)Place sheet Symbol(方框) 和sheet Entry(放在方框边界内侧)

(2)选择sheet Symbol，右键选择"Sheetsymbol actions"--creat sheet from symbol

原理图库

(1) File-->New-->Library-->sch..

(2) 右边下方SCH打开SCH Library

窗口

(3) Place->RecTangle,注意放在原点

(4) Library Components Properties

Designator U?

Comment max232

Symbol Refernece max234

(5) 可将一个元件库分为两个Part,例如parta,partb(通过Tools-->new part)

特殊用途：选择该元件，按F1打开该元件的pdf文档

Library Components Properties-->Parameters for Component -->Add..

Name: HelpURL Value: C:\zy\abc.pdf#page=5

PCB库

(1) File-->New-->Library-->pcb..

(2) 右边下方PCB打开pcb Library 窗口
集成库

(1) File-->New-->Project-->Interger Library

(2) 新建sch.lib和pcb.lib, 在sch.lib中选择Tools-->Model Manage....

(3) Project-->Compile Integrated Library

盲孔（BIINDVIA）：从印制板内仅延展到一个表层的导通孔。

埋孔（BURIEDVIA）：未延伸到印制板表面的一种导通孔。

PCB绘制

(1) 在PCB中 Design-->ImportChanges From.....

(2) S+N 选择相同net的线

(3) Design-->Board layers & color-->show/hide polygons hide (将覆铜隐藏) （L快捷键）

(4) 查看PCB元件，通过打开PCB窗口，选择Components

(5) shift+S 单层打开或关闭

(6) 对弱小信号可选择包地处理(Tools-->Outline Selected Object)

(7) Tools-->Design Rule Check...

(8) File-->Fabrication Outputs-->Gerber Files

覆铜：

place-->polygon Pour...

1. Pour Over Same Net Polygons Only 相同net铜箔覆盖

2. Pour Over All Same Net Objects 铜箔覆盖相同net部分（将相同net的导线等等融合了)

注意：如果要保存为PCB4.0 Binary File(*.pcb), 覆铜要选择网格式，(可将网格Track With和GridSize设置一样，就如同Solid格式了)

如何隐藏所有Designator(即u1,r1,r2....)

(1) PCB filer-->IsDesignator 选择所有Designator

(2) PCB Inspector-->Hide

如何将Designator(即u1,r1,r2....)自动放置在元件附件

(1) PCB filer-->IsComponent

(2) Align-->Position Component Text....

将PCB翻转查看反面方便 view-->FilpBoard

PCB查看层数 Design-->Layer Stack Manager

"类" Design-->class

比如新建一个net class ,把Vc3.3 VC5等加入，然后在rule中选择Net class,这样规则适用范围就是自己定义的类了

按键2--2D 按键3--3D
