Altium Designer使用笔记：实用技巧汇总

目录

• 原理图
• 如何放置电源端口 如何划分区域 画线的时候没有用到的别引出来 P？C? U? D?这些不能重复
• PCB
• 画PCB的时候原点怎么设定 如何拉出有网格的线 铺铜注意 DEBUG 如何切割板子 底部丝印 小TIPS 关闭GND预连接线 把元器件布到底层 嘉立创商城找PCB封装 统一调整丝印的规格 如何去除死铜 如何写入中文丝印

原理图

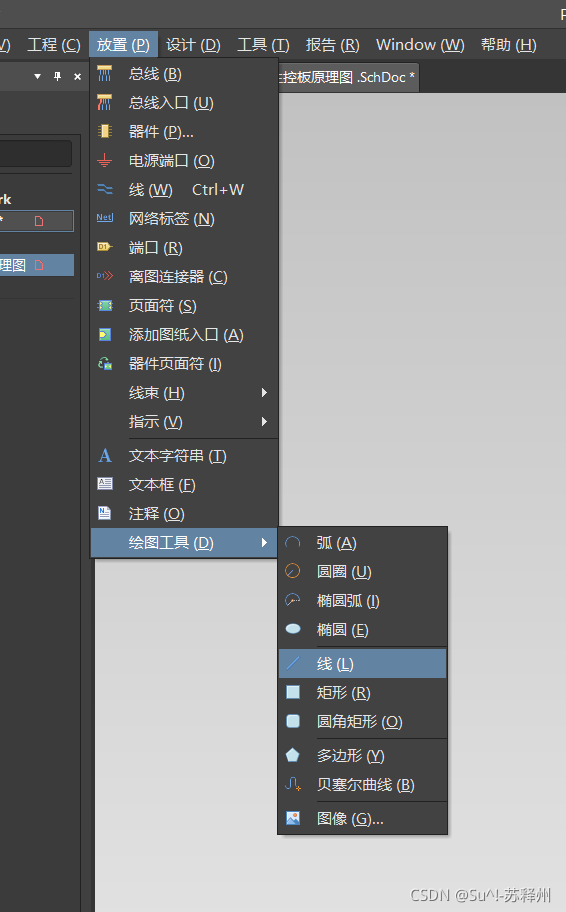

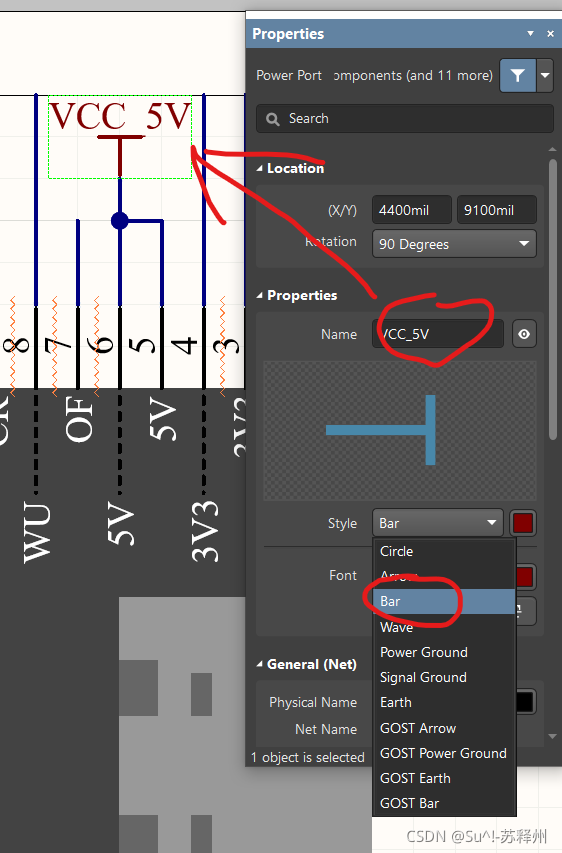

如何放置电源端口

如何划分区域

画线的时候没有用到的别引出来

P？C? U? D?这些不能重复

PCB

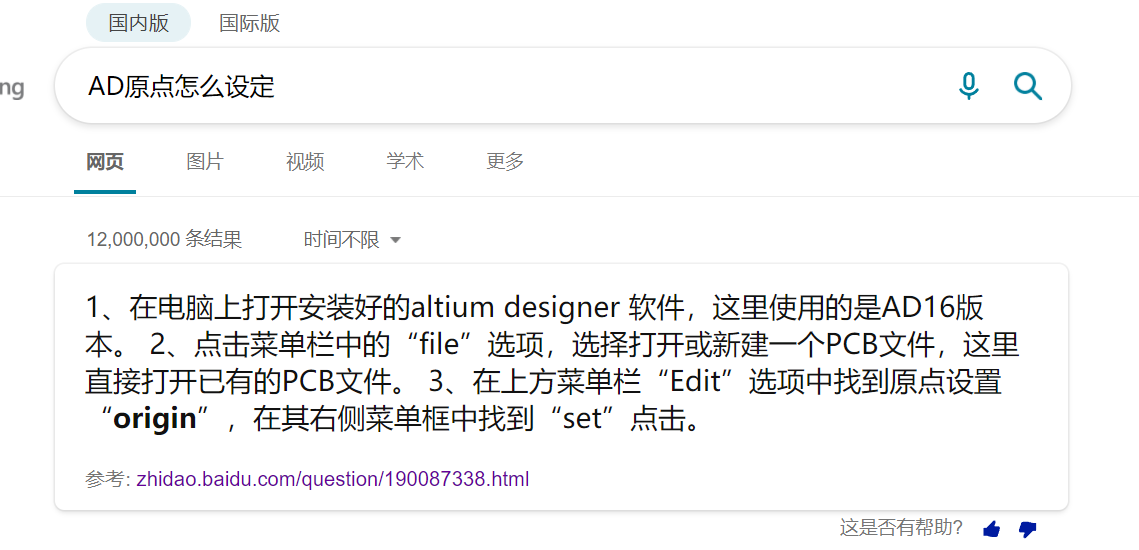

画PCB的时候原点怎么设定

如何拉出有网格的线

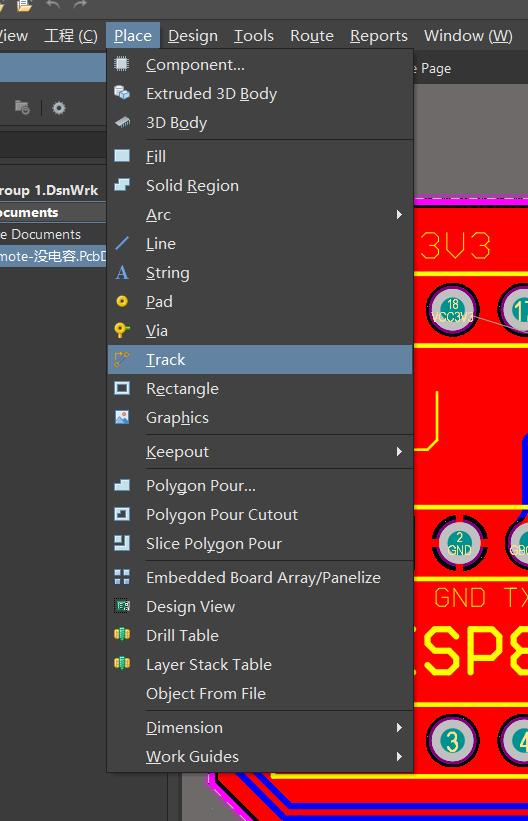

点这个Track不是点线，在原理图中给你的端口表上2网络就好

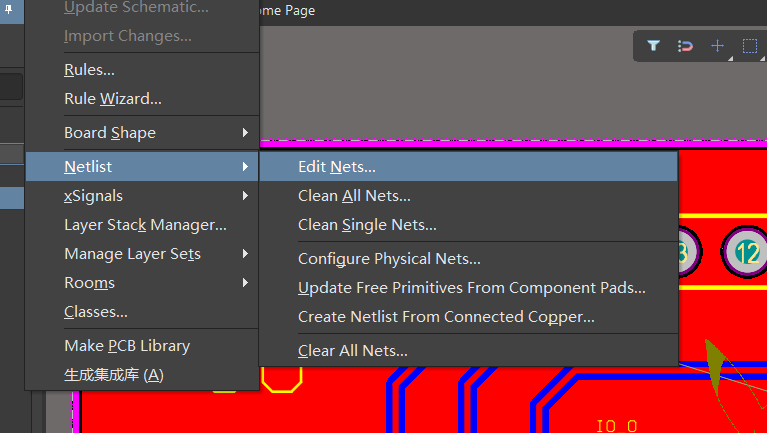

添加网络在这里添加就好，如何自己放焊盘，然后双机修改网络

铺铜注意

这个最小间距要放在6mil以上

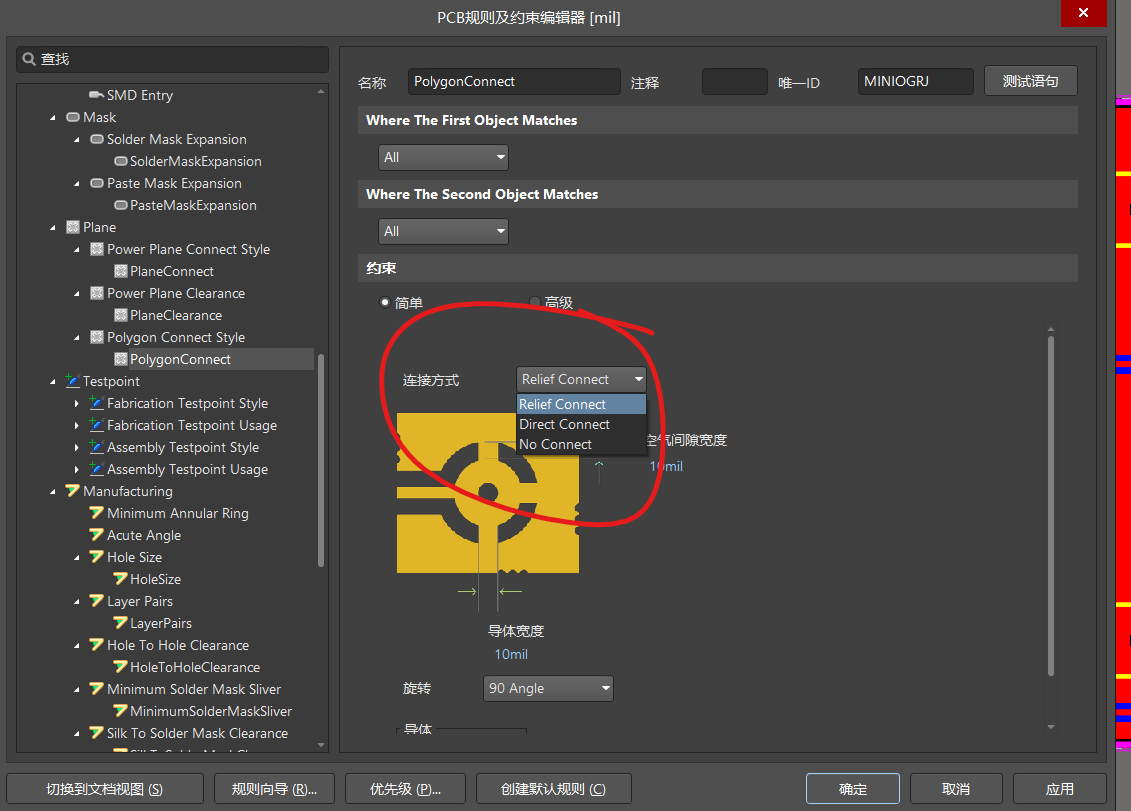

这里可以改是否需要热焊盘

DEBUG

运行DRC之后，在错误的地方shift+v可以查看具体错误

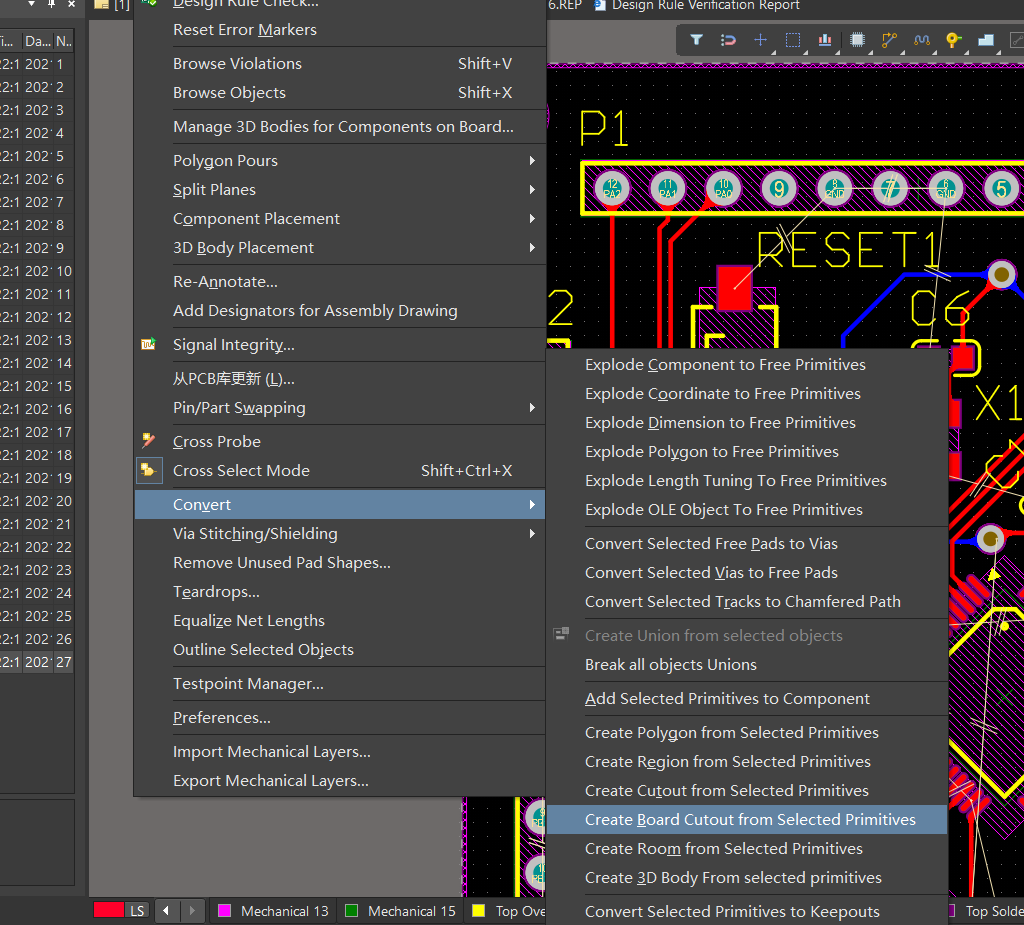

如何切割板子

(19条消息) ad16以上的版本中怎么裁剪PCB板_Sier521的博客-CSDN博客_ad软件pcb板怎么裁剪

切割圆

底部丝印

(25条消息) ltium designer 怎么在底层加丝印？_weixin_30246221的博客-CSDN博客

小TIPS

• 在画芯片引脚时，最好先把芯片的每个引脚都拉出来一段，这样可以避免画完只会，有走线和引脚小于6mil这样的情况
• 同时画的时候，最好把芯片倾斜45度角，这样会比较好看，关于修改空格倾斜角度 (26条消息) 如何在Altium Designer中设置单机空格键的旋转角度_smartking2的博客-CSDN博客_ad空格旋转角度
• 以及排母可以两个排母合并起来画集成度会比较高，还有有时候可以把一些元件放到底层，一些电阻啊，电容什么的，就是不需要跟引脚相连的，同时芯片内部也是可以打过孔的，多打孔可以增加散热，所以最后面还会打一些没用的孔

关闭GND预连接线

(26条消息) Altium Designer 隐藏GND 预拉线 隐藏网络_拓思创测控的博客-CSDN博客

把 元器件 布到底层

(26条消息) AD二层板把元器件放到背面_朝气蓬勃-CSDN博客_朝气蓬勃

嘉立创 商城  找PCB封装

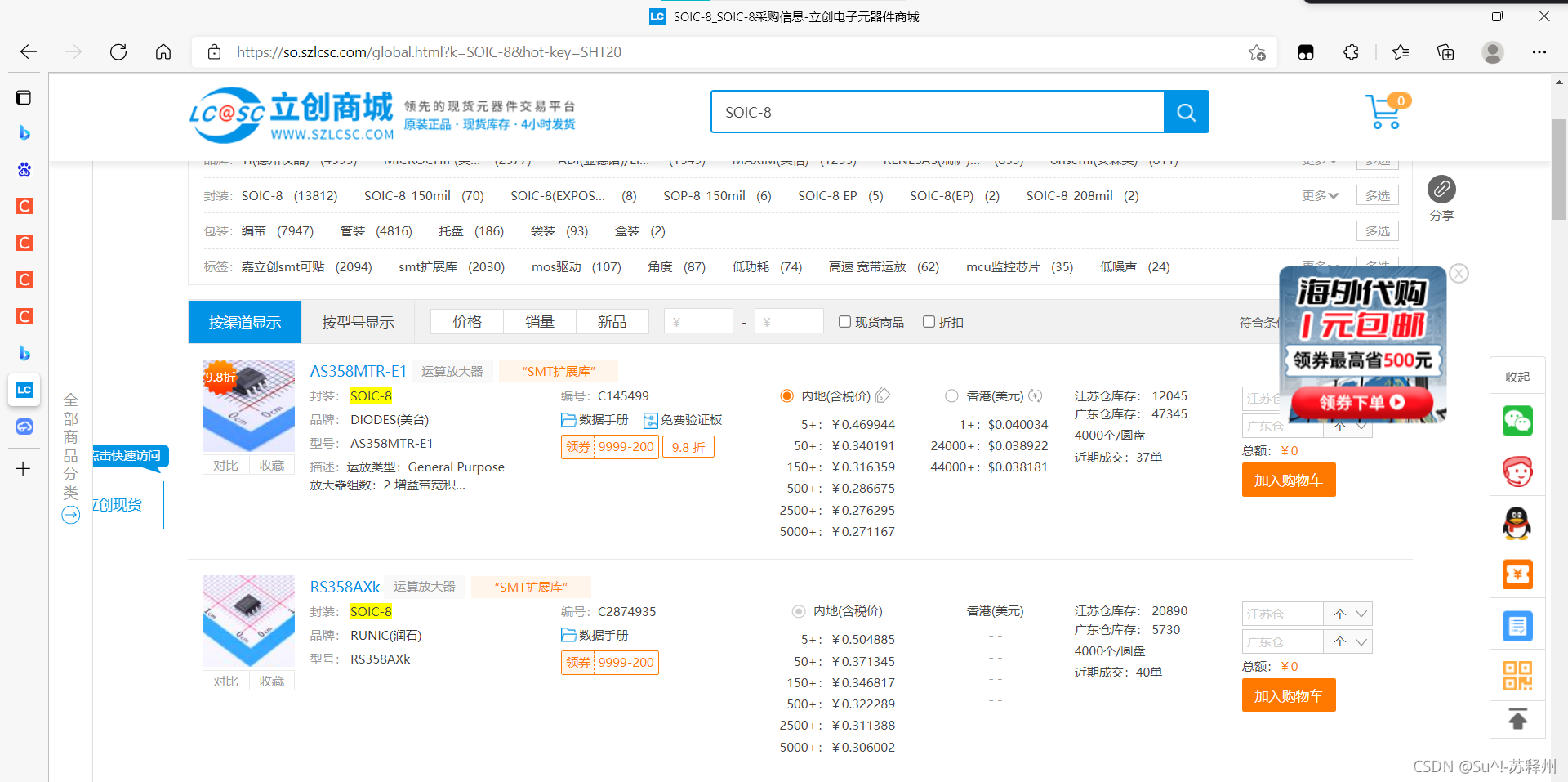

1. 立创商城中找到元件，点击数据手册

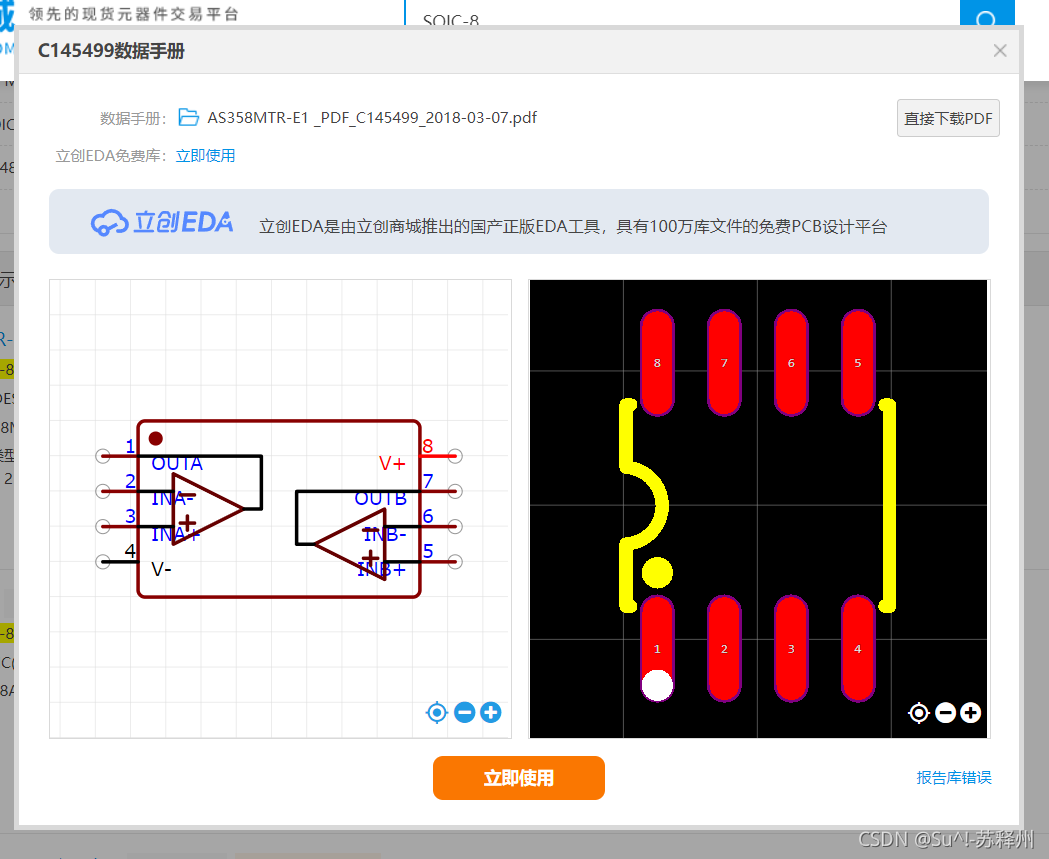

2. 点击立即使用

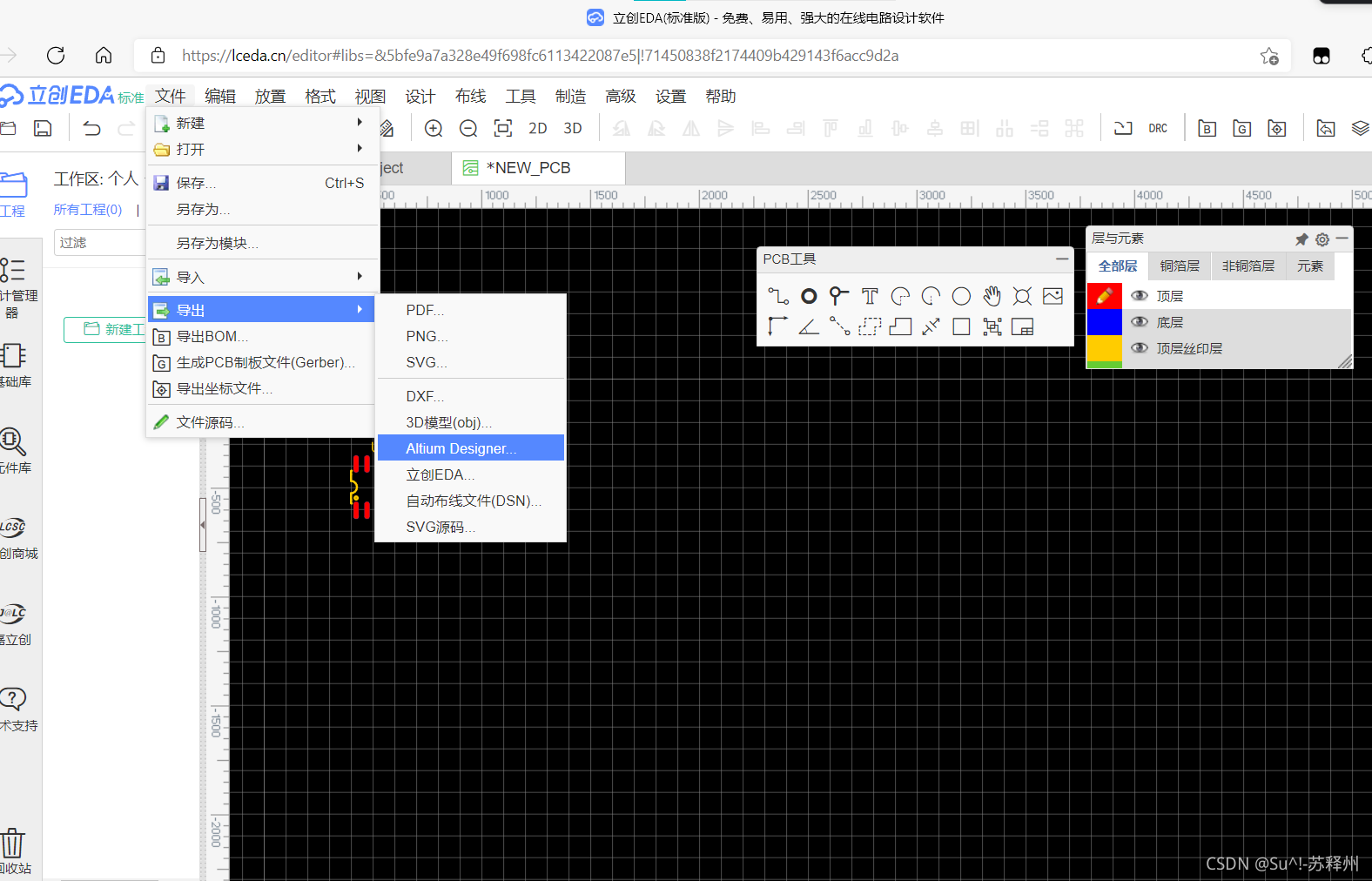

3. 登录后导出

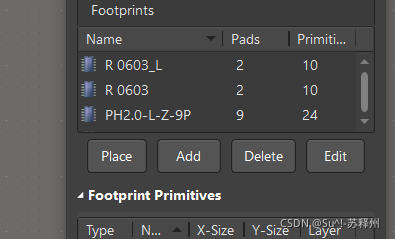

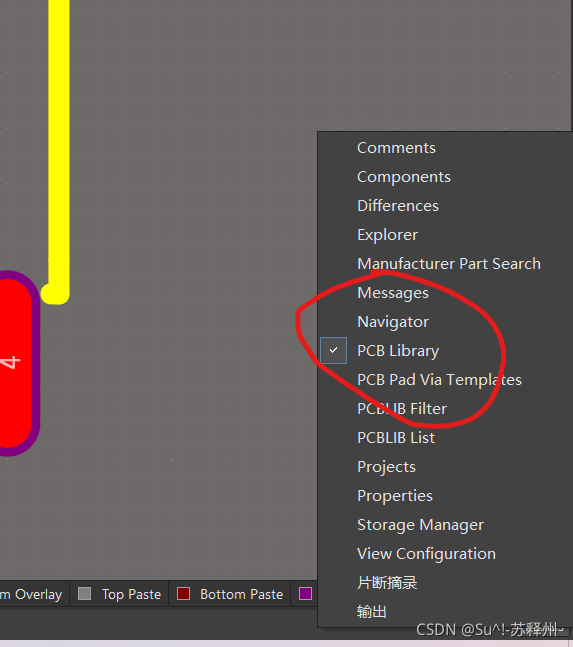

4. 右下角点出PCB库

5. 去导出的PCB那里CV过这里

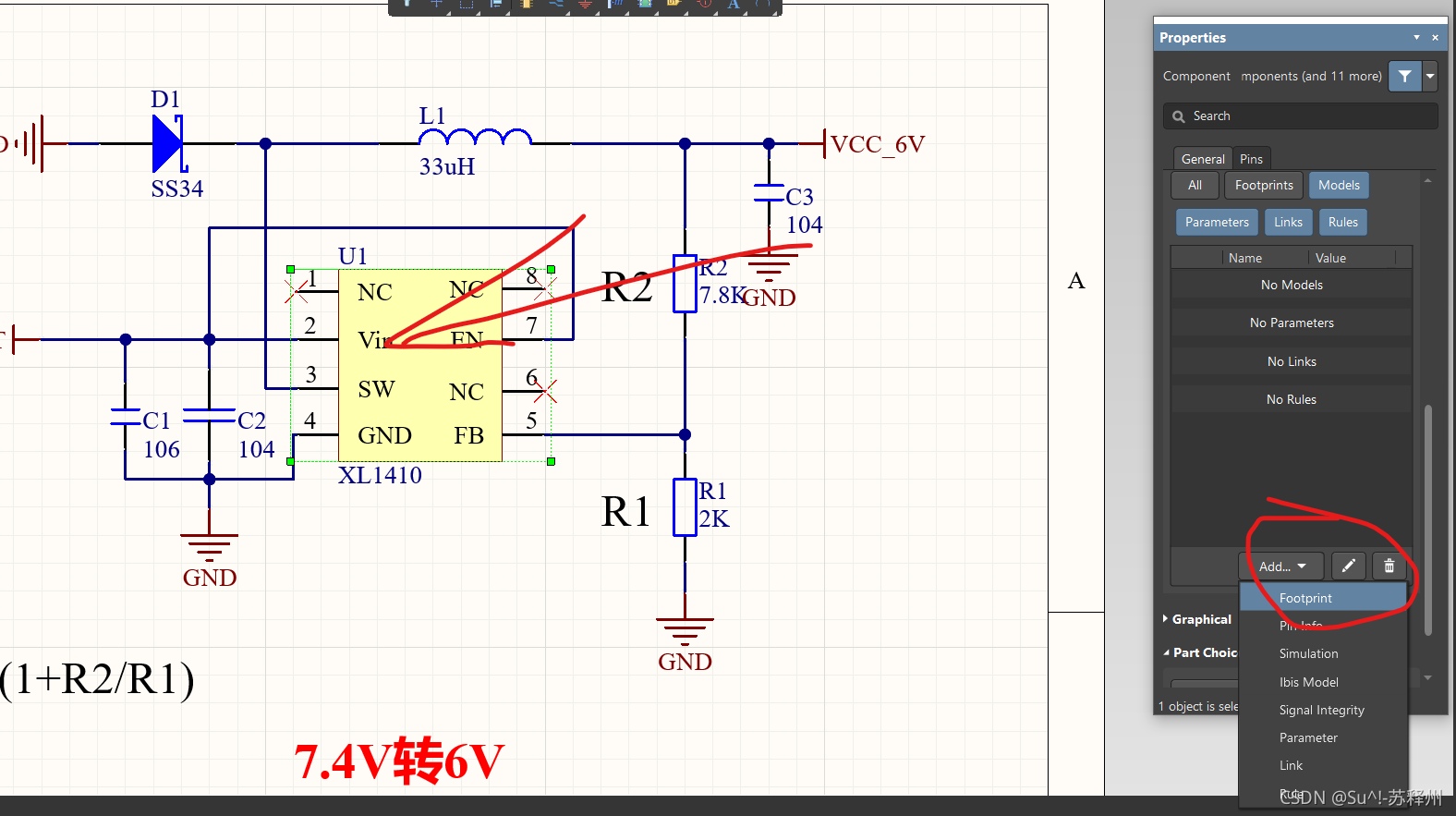

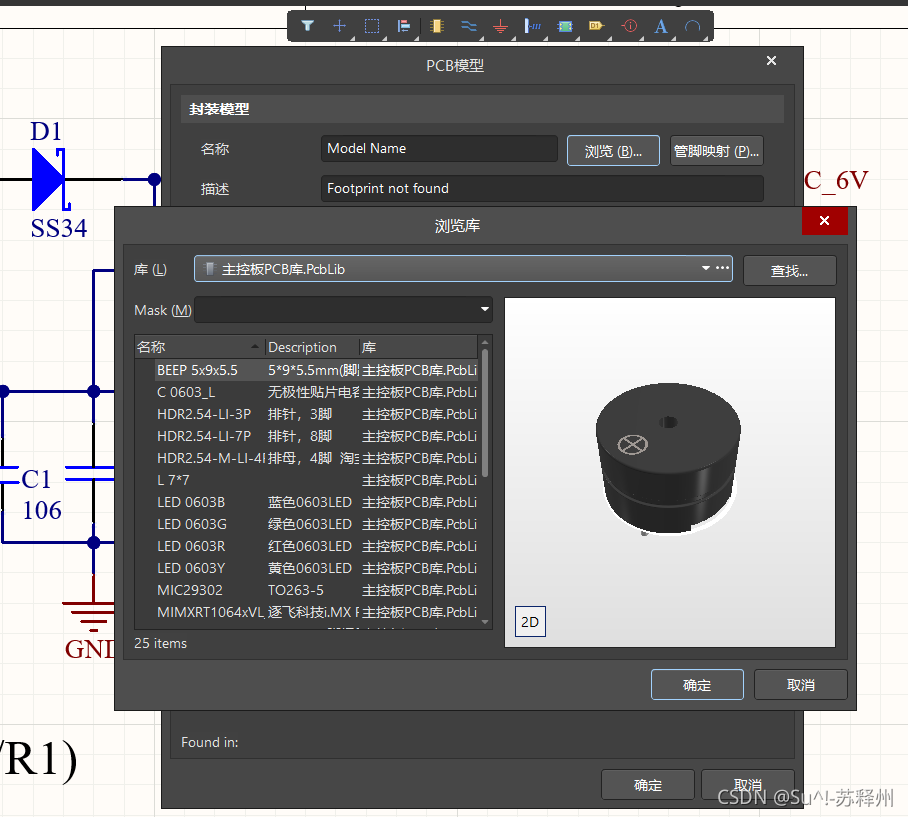

6. 双击原理图里没有封装的元件把原理图关联PCB库



统一调整丝印的规格

PCB布局中丝印大小及位置调节方法

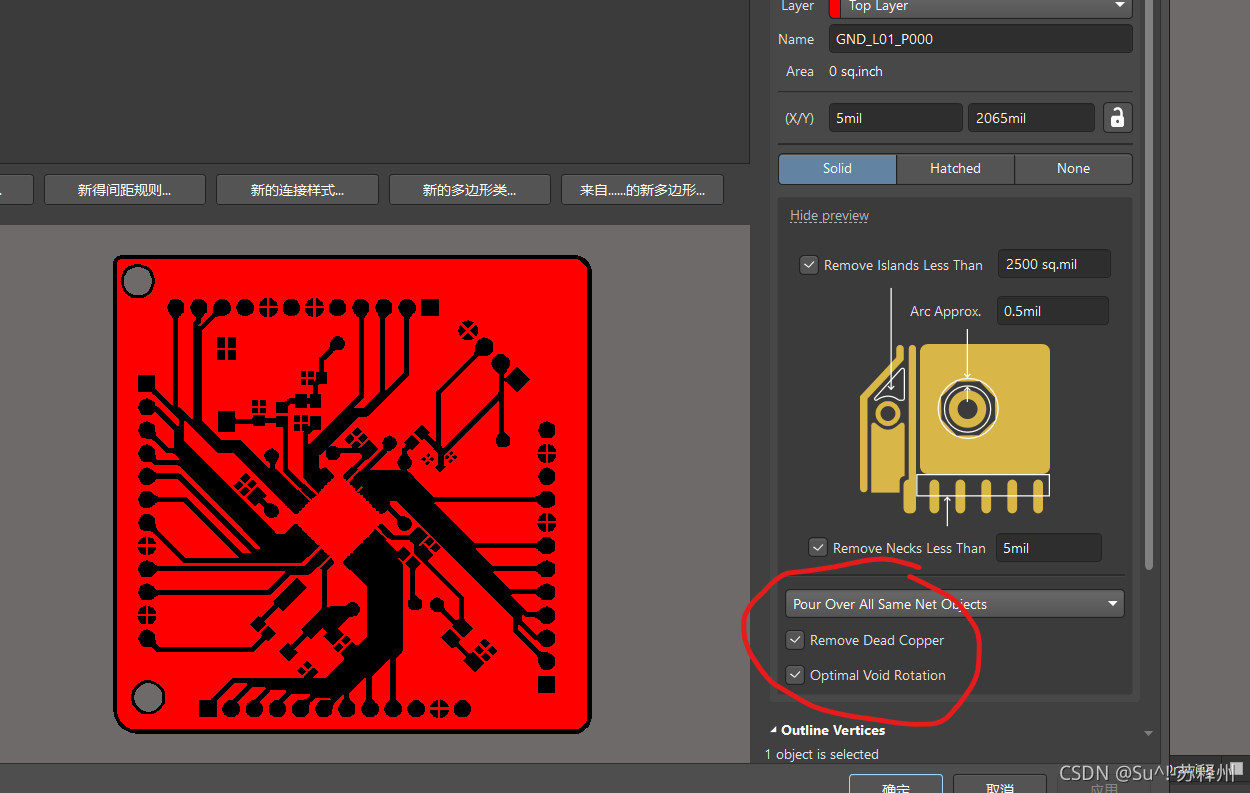

如何去除死铜

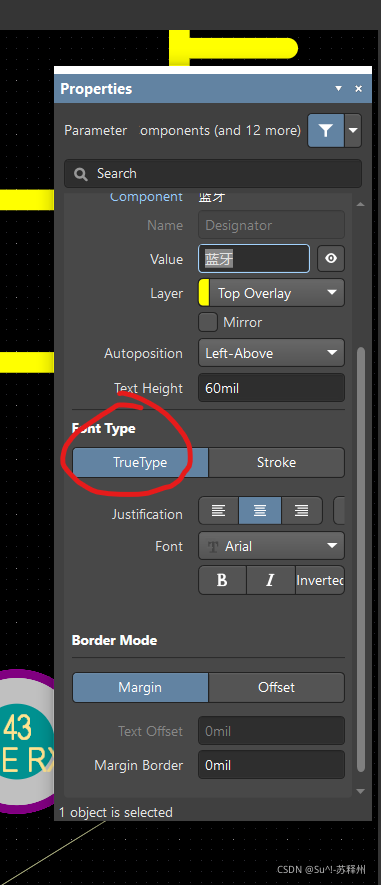

如何写入 中文 丝印
